8. Une fois que le toit convertible a été
replié, appuyer sur l'extrémité arrière
du toit convertible replié jusqu'à ce
qu'un déclic se fasse entendre, puis sur
l'extrémité avant.
Faire balancer légèrement le toit
convertible rétracté pour s'assurer qu'il
est bien verrouillé.
9. Au besoin, relever le coupe-vent.
REMARQUE
Le coupe-vent diminue la quantité de vent
s'infiltrant dans l'habitacle par derrière lors de
la conduite avec le toit convertible ouvert.
Se référer à Coupe-vent à la page 6-93.
qRelever le toit convertible
1. Veiller à ce que le frein de
stationnement soit appliqué.
2. Ouvrir complètement les vitres gauche
et droite.
3. Arrêter le moteur.4. Tirer le levier de déverrouillage pour
libérer le verrou.
Levier de déverrouillage
5. En se tenant debout à l'extérieur du
véhicule, tenir le toit convertible le
long du bord central et le tirer vers
l'avant du véhicule.
Bord central
Bien connaître votre Mazda
Portières et serrures
3-53
MX-5_8EN8-EC-14E_Edition2 Page113
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (114,1)

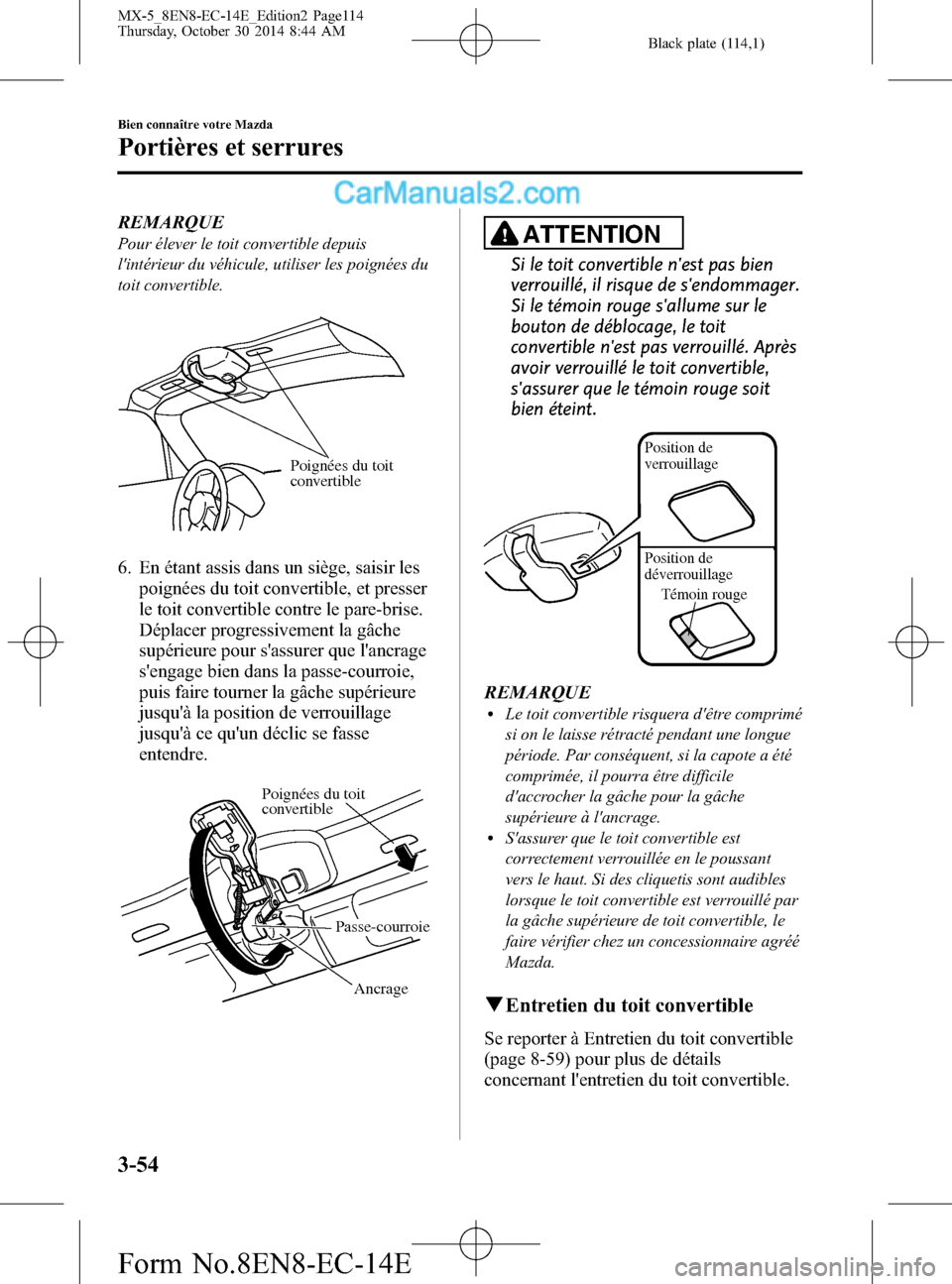

REMARQUE
Pour élever le toit convertible depuis
l'intérieur du véhicule, utiliser les poignées du
toit convertible.
Poignées du toit
convertible
6. En étant assis dans un siège, saisir les
poignées du toit convertible, et presser
le toit convertible contre le pare-brise.
Déplacer progressivement la gâche
supérieure pour s'assurer que l'ancrage
s'engage bien dans la passe-courroie,
puis faire tourner la gâche supérieure
jusqu'à la position de verrouillage
jusqu'à ce qu'un déclic se fasse
entendre.
Passe-courroie
Ancrage
Poignées du toit
convertible
ATTENTION
Si le toit convertible n'est pas bien
verrouillé, il risque de s'endommager.
Si le témoin rouge s'allume sur le
bouton de déblocage, le toit
convertible n'est pas verrouillé. Après
avoir verrouillé le toit convertible,
s'assurer que le témoin rouge soit
bien éteint.
Position de
verrouillage
Position de
déverrouillage
Témoin rouge
REMARQUElLe toit convertible risquera d'être comprimé
si on le laisse rétracté pendant une longue
période. Par conséquent, si la capote a été
comprimée, il pourra être difficile
d'accrocher la gâche pour la gâche
supérieure à l'ancrage.
lS'assurer que le toit convertible est
correctement verrouillée en le poussant
vers le haut. Si des cliquetis sont audibles
lorsque le toit convertible est verrouillé par
la gâche supérieure de toit convertible, le
faire vérifier chez un concessionnaire agréé
Mazda.
qEntretien du toit convertible
Se reporter à Entretien du toit convertible
(page 8-59) pour plus de détails
concernant l'entretien du toit convertible.
3-54
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page114
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (115,1)
Toit convertible (Pavillon rétractable électrique)í
Le pavillon rétractable électrique s'ouvre/se ferme électriquement grâce aux interrupteurs à
l'intérieur du véhicule. Lors de l'ouverture/fermeture du pavillon, le pavillon, la plage et la
vitre fonctionnent conjointement. Le pavillon est rangé dans l'espace de rangement se
trouvant sous la plage.
Ensemble de
gâche supérieure
Interrupteur de fermetureInterrupteur d'ouverture
Plage Témoin
Pavillon
Bien connaître votre Mazda
Portières et serrures
3-55íCertains modèles. MX-5_8EN8-EC-14E_Edition2 Page115
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (116,1)
qPrécautions relatives au pavillon rétractable électrique
PRUDENCE
Avant d'actionner le pavillon, s'assurer toujours qu'il n'y ait personne à proximité du
véhicule:
Si le pavillon est actionné par mégarde, ceci pourrait causer un accident et blesser
gravement une personne qui se trouverait coincée dans le mécanisme.
Toujours conduire prudemment et respecter les limites de vitesse:
Le retournement d'un véhicule avec pavillon est dangereux. Le pavillon détachable
n'est pas aussi résistant qu'un pavillon non détachable en acier. Le retournement du
véhicule peut déloger ou écraser le pavillon détachable et causer de graves blessures
voire mortelles, comme si il n'y avait pas de toit.
S'asseoir avec la ceinture de sécurité correctement bouclée lorsque le véhicule est en
mouvement:
Le fait de se tenir debout ou de s'asseoir sur la plage ou sur la console centrale dans
le véhicule en mouvement est dangereux. Lors d'une manœuvre brusque ou en cas
de collision on risque d'être gravement blessé ou même tué.
Toujours garder les mains et doigt éloignés des mécanismes de fixation lorsque l'on
manœuvre le pavillon:
Il est dangereux de placer les mains ou des doigts près des mécanismes de fixation.
Les mains ou doigts peuvent se faire pincer par le mécanisme et subir de graves
blessures.
3-56
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page116
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (117,1)
ATTENTION
ØNe pas conduire avec le pavillon partiellement ouvert: cela peut l'endommager ou
même provoquer un accident.
ØLes enfants ne doivent pas être autorisés à jouer avec l'interrupteur d'ouverture/
fermeture.
ØNe pas placer d'objets ou de bagages autour de la plage, de la vitre arrière ou de
la zone de rangement du pavillon.
Même de petits objets risquent de gêner le fonctionnement et de causer des
dégâts.
ØRetirer les feuilles accumulées sur et autour du pavillon. Sinon, elles risquent de
boucher les tuyaux d'écoulement d'eau.
ØAvant d'ouvrir le pavillon, s'assurer que l'interrupteur de désembuage de lunette
arrière (dégivreur) soit bien sur la position d'arrêt. Sinon, la chaleur produite par
le désembueur risquerait d'endommager le pavillon et le matériau interne.
ØLors de l'ouverture/fermeture du pavillon, s'assurer qu'il n'y ait aucune
obstruction au-dessus du pavillon (à environ 1,5 m du sol) afin de ne pas
endommager le pavillon ou l'objet qui fait obstruction.
ØLors de l'ouverture/fermeture du pavillon, ne pas appliquer de charge sur le
pavillon ou sur la plage. Le mécanisme d'ouverture/fermeture du pavillon
risquerait d'être endommagé.
lOuvrir/fermer le pavillon en prenant soin d'arrêter le véhicule sur un terrain plat à un
endroit sûr où le véhicule ne gêne pas la circulation. Si l'on ouvre/ferme le pavillon alors
que le véhicule est sur une pente ou sur une bosse, le mécanisme d'ouverture/fermeture
du pavillon risquera d'être endommagé.
lAvant d'ouvrir ou de fermer le pavillon, garer le véhicule dans un endroit sûr, à plat et
qui ne gêne pas la circulation.
lLorsque le pavillon est ouvert, s'assurer que les objets dans le véhicule ne sont pas
emportés par le vent.
lFixer tous les objets placés dans le véhicule afin d'éviter qu'ils ne soient emportés par le
vent avant de démarrer avec le pavillon abaissé.
lPour protéger le véhicule contre le vol et le vandalisme et pour éviter que l'habitacle ne
soit mouillé, toujours fermer le pavillon et verrouiller toutes les portières lorsque le
véhicule est laissé sans surveillance.
lNe pas passer le véhicule dans un lave-auto automatique; sinon cela risque
d'endommager le pavillon.
lNe pas ouvrir ou fermer le pavillon en forçant lorsque la température ambiante est basse
et que le pavillon ou la zone environnante est gelée, car ceci risquerait d'endommager le
pavillon.
lSi le pavillon est ouvert lorsqu'il est mouillé, l'eau risque de pénétrer dans l'habitacle.lNe pas ouvrir ou fermer le pavillon en cas de vent violent, car cela pourrait endommager
le pavillon.
Bien connaître votre Mazda
Portières et serrures
3-57
MX-5_8EN8-EC-14E_Edition2 Page117
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (118,1)
qTémoin de fonctionnement
Lorsque allumé
Ceci signal au conducteur que le pavillon
n'est ouvert que partiellement.
Lorsque clignotant
Cela indique que le pavillon est en train
d'être ouvert/fermé. (Pendant que les
touches sont utilisées)
Lorsque éteint
Cela indique que le pavillon est
complètement ouvert/fermé.
REMARQUE
Lorsque le témoin de fonctionnement clignote
rapidement, cela peut indiquer une anomalie
du système. S'adresser à un concessionnaire
agréé Mazda.
qConditions de fonctionnement
Si les conditions suivantes ont été
remplies, il est possible d'ouvrir/fermer le
pavillon.
lLe véhicule est garé sur une surface
horizontale, dans un endroit éloigné du
trafic, et le frein de stationnement est
fermement serré.
lLe contacteur est activé.lDans le cas d'une boîte de vitesses
automatique, passer en plage
stationnement (P) ou de point mort (N),
et dans le cas d'une boîte de vitesses
manuelle passer au point mort.
lLe couvercle du coffre est fermé.REMARQUE
Si le pavillon rétractable électrique ne peut
pas être fermé une fois que les conditions de
fonctionnement sont réunies, faire vérifier le
véhicule chez un concessionnaire agréé
Mazda.
Le pavillon peut être fermé manuellement en
temps que mesure d'urgence.
Se référer à“Pavillon rétractable électrique
ne se ferme pasӈ la page 3-62.
qOuverture du pavillon rétractable
électrique
1. Stationner le véhicule sur une surface
de niveau éloignée du trafic.
2. Dans le cas d'une boîte de vitesses
automatique, passer en plage
stationnement (P), et dans le cas d'une
boîte de vitesses manuelle passer au
point mort.
3. Appliquer le frein de stationnement
tout en enfonçant la pédale de frein.
4. Démarrer le moteur.
REMARQUE
Ne pas ouvrir/fermer le pavillon pendant que
le moteur est arrêté. Sinon, la batterie du
véhicule risquerait de se décharger.
3-58
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page118
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (119,1)
5. Tout en enfonçant le bouton de
déblocage, tirer la gâche supérieure
vers l'extérieur pour déverrouiller.
Bouton de déblocage
Gâche supérieure
6. S'assurer que le témoin de
fonctionnement est allumé et que le
verrou est détaché.
7. Maintenir la touche d'ouverture
enfoncée jusqu'à ce que le pavillon soit
complètement ouvert.
REMARQUElLorsque l'on appuie sur l'interrupteur
d'ouverture, un bip sonore retentit.
lLe pavillon continue à s'ouvrir et le témoin
de fonctionnement clignote pendant que
l'interrupteur d'ouverture est enfoncé.
lSi l'interrupteur est relâché pendant
l'ouverture du pavillon, celui-ci arrête de
s'ouvrir. Si l'interrupteur est de nouveau
enfoncé, le pavillon continue à s'ouvrir.
8. La plage s'ouvre.
REMARQUE
Si les fenêtres sont fermées, elles s'ouvrent
complètement de façon automatique lorsque la
plage s'ouvre.
9. Le pavillon s'ouvre.
Bien connaître votre Mazda
Portières et serrures
3-59
MX-5_8EN8-EC-14E_Edition2 Page119
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (120,1)
10. Le pavillon se rétracte dessous la
plage.
11. La plage se ferme.
REMARQUE
Lorsque l'opération est terminée, un bip
sonore se fait entendre et le témoin de
fonctionnement s'éteint.
qFermeture du pavillon
rétractable électrique
1. Stationner le véhicule sur une surface
de niveau éloignée du trafic.
2. Dans le cas d'une boîte de vitesses
automatique, passer en plage
stationnement (P), et dans le cas d'une
boîte de vitesses manuelle passer au
point mort.3. Appliquer le frein de stationnement
tout en enfonçant la pédale de frein.
4. Démarrer le moteur.
REMARQUE
Ne pas ouvrir/fermer le pavillon pendant que
le moteur est arrêté. Sinon, la batterie du
véhicule risquerait de se décharger.
5. Maintenir la touche de fermeture
enfoncée jusqu'à ce que le pavillon soit
complètement fermé.
REMARQUElLorsque l'on appuie sur l'interrupteur de
fermeture, un bip sonore retentit.
lLe pavillon continue de se fermer et le
témoin de fonctionnement clignote pendant
que l'interrupteur de fermeture est enfoncé.
lSi l'interrupteur est relâché pendant la
fermeture du pavillon, celui-ci s'arrête de se
fermer. Si l'interrupteur est de nouveau
enfoncé, le pavillon continue à se fermer.
3-60
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page120
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E
