2015 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Black plate (121,1)

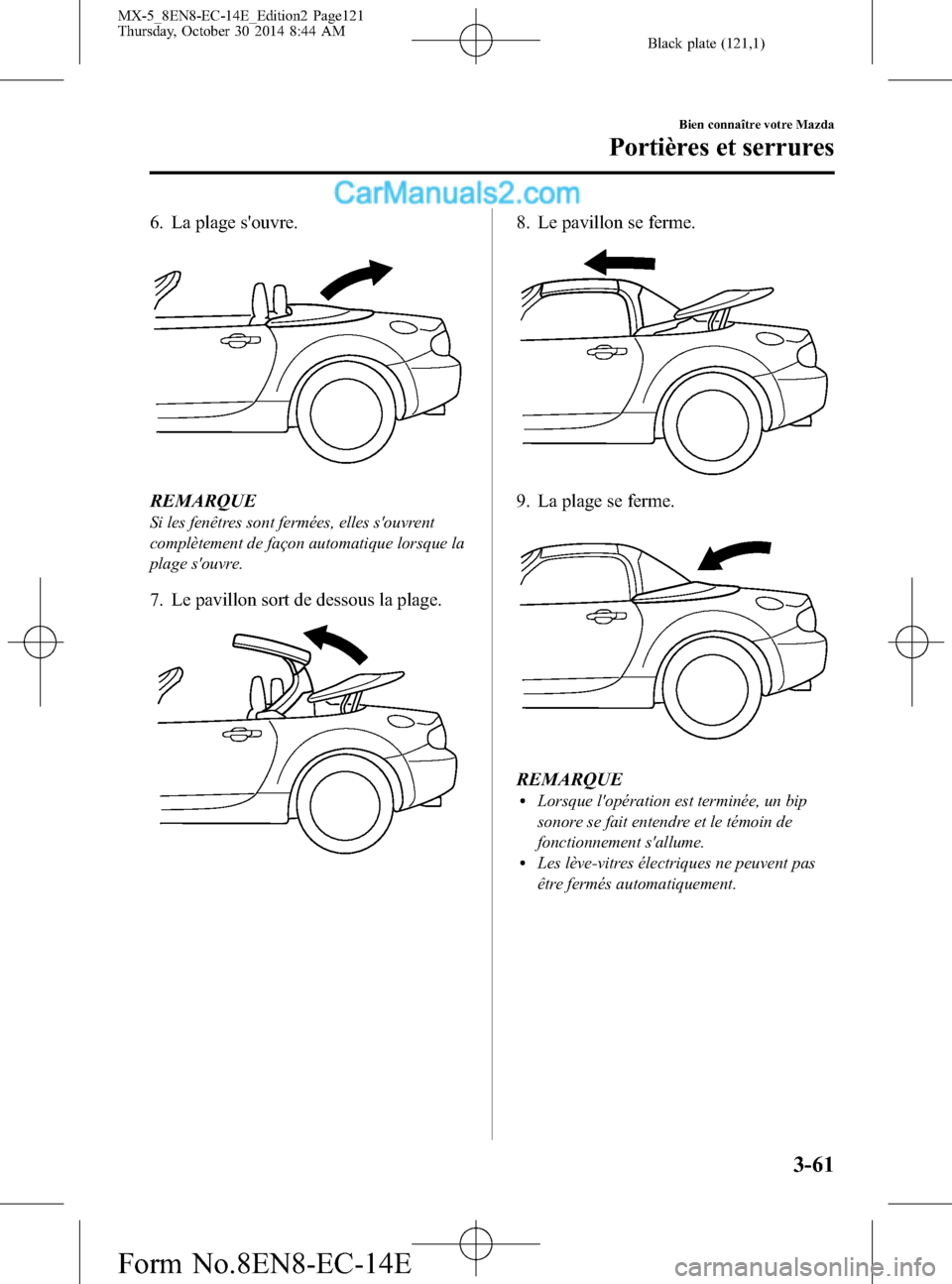

6. La plage s'ouvre.
REMARQUE
Si les fenêtres sont fermées, elles s'ouvrent
complètement de façon automatique lorsque la
plage s'ouvre.
7. Le pavillon sort de dessous la plage.
8. Le pavillon se ferme.
9. La plage se ferme.
REMARQUElLorsque l'opération est terminée, un bip
sonore se fait entendre et le témoin de
fonctionnement s'allume.
lLes lève-vitres électriques ne peuvent pas
être fermés automatiquement.
Bien connaître votre Mazda
Portières et serrures
3-61
MX-5_8EN8-EC-14E_Edition2 Page121
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (122,1)
10. Déplacer progressivement la gâche
supérieure pour s'assurer que
l'ancrage s'engage bien dans la passe-
courroie, puis faire tourner la gâche
supérieure jusqu'à la position de
verrouillage jusqu'à ce qu'un déclic se
fasse entendre.
Passe-courroie
Ancrage
ATTENTION
Si on conduit avec le pavillon mal
verrouillé, celui-ci risque de
s'endommager.
Si le témoin rouge est visible sur le
bouton de déblocage, alors le
pavillon n'est pas verrouillé. Après
avoir verrouillé le pavillon, s'assurer
que le témoin rouge n'est pas visible.
Position de
verrouillage
Position de
déverrouillage
Témoin rouge
REMARQUElLe témoin de fonctionnement s'éteint
lorsque le crochet du gâche supérieure est
verrouillé.
lSi le pavillon n'est pas fermé correctement
même lorsque la gâche supérieure est
verrouillée, le faire vérifier par Mazda.
qPavillon rétractable électrique ne
se ferme pas
Si le pavillon ne se ferme pas
électriquement en appuyant sur
l'interrupteur de fermeture, commencer
par vérifier les conditions de
fonctionnement du pavillon.
Se référer à Conditions de fonctionnement
à la page 3-58.
Si le pavillon rétractable électrique ne
peut pas être fermé une fois que les
conditions de fonctionnement sont
réunies, faire vérifier le véhicule chez un
concessionnaire agréé Mazda.
Si vous n'êtes pas à même de faire vérifier
le pavillon chez un concessionnaire agréé
Mazda, il est possible de le fermer
manuellement en temps que mesure
d'urgence.
Pour fermer manuellement le pavillon,
procéder comme suit:
1. Libérer les verrouillages de la plage et
l'ouvrir. (Se reporter à Ouverture de la
plage)
2. Soulever le pavillon et le refermer. (Se
reporter à Fermeture du pavillon)
3. Attacher les cordes aux liaisons de la
plage, et fermer la plage. (Se reporter à
Fermeture de la plage)
3-62
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page122
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (123,1)
ATTENTION
ØNe pas conduire lorsque le
pavillon est à moitié ouvert.
ØNe pas effectuer cette procédure
en cas de vent violent car cela
pourraient provoquer un accident
inattendu.
ØCette opération exige le concours
de deux adultes, en particulier
pour soulever le pavillon. Ne pas le
faire seul, pour éviter de se blesser
ou d'endommager le véhicule.
ØCertaines étapes de la procédure
nécessitent l'utilisation de
plusieurs outils au même moment
et un certain niveau d'expertise
technique. En outre, le fait de
maintenir le corps tendu au-
dessus du véhicule risque de
causer un froissement musculaire;
Mazda recommande donc de faire
vérifier le pavillon chez un
concessionnaire agréé Mazda.
REMARQUE
Lorsqu'on effectue cette opération, utiliser un
dispositif d'éclairage adéquat, tel qu'une
lampe de poche, pour améliorer la visibilité
sous le couvercle de la plage.
Avant de fermer manuellement
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic et appliquer fermement le frein
de stationnement.
2. Avec une boîte de vitesses automatique
passer en plage stationnement (P); avec
une boîte de vitesses manuelle engager
la marche arrière (R) ou la première
(1), et arrêter le moteur.
3. Éteignez le contacteur tout en appuyant
sur la pédale de frein.4. Au besoin, faire clignoter les feux de
détresse.
PRUDENCE
Vérifier que le contacteur est éteint
avant de faire fonctionner
manuellement le pavillon:
Il est dangereux de rétracter
manuellement le pavillon lorsque le
contacteur n'est pas éteint, car les
moteurs de l'enrouleur risqueraient
de se mettre en marche
soudainement et de causer des
blessures par pincement des mains
ou des doigts dans le mécanisme.
Fermeture manuelle
Préparation des outils
Vérifier la présence des outils suivants
dans la boîte à gants.
Se référer à Rangement des outils à la
page 7-3.
Corde Boulon à œil Clé Allen
Ouverture de la plage
1. Retirer l'antenne si elle est installée.
Se référer à Antenne de radio AM/FM
à la page 6-15.
Bien connaître votre Mazda
Portières et serrures
3-63
MX-5_8EN8-EC-14E_Edition2 Page123
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (124,1)
ATTENTION
Effectuer la procédure une fois que
l'antenne est enlevée. Si on laisse
l'antenne installée, celle-ci risque
d'être endommagée.
REMARQUE
lLes unités des rapports se trouvant des
deux côtés doivent être déverrouillées pour
libérer la plage avant de la soulever
manuellement. Comme la plage est lourde,
le concours de deux adultes est nécessaire
pour la soulever.
lVoici la procédure utilisée pour l'unité des
rapports sur un côté. Effectuer la procédure
des deux côtés.
2. Insérer une clé Allen dans la douille
hexagonale de la tête de boulon dirigée
vers l'avant de l'unité des rapports situé
sous le couvercle de la plage, comme
indiqué sur l'illustration.
Plage
Boulon
Unité des
rapports
Clé Allen
REMARQUE
Les unités des rapports se trouvent au-dessous
de la plage.
Boulon
3. Utiliser le boulon àœil pour obtenir un
couple suffisant sur le côté court de la
clé Allen, et tourner la clé Allen 4 fois
dans le sens contraire des aiguilles
d'une montre.
Clé Allen
Boulon à œil
3-64
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page124
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (125,1)
4. Déconnecter le boulon àœil de la clé
Allen tout en laissant la clé Allen en
place, et insérer l'extrémité filetée du
boulon àœil dans l'orifice situé
directement au-dessus de la douille
hexagonale, puis la serrer de deux tours
complets dans le sens des aiguilles
d'une montre.
Boulon à œil
Boulon Trou fileté
REMARQUE
Serrer le boulon àœil avec la clé Allen
insérée. La clé Allen peut servir de référence
pour insérer plus facilement le boulon àœil.
5. Retirer le boulon, qui est desserré à
l'aide de la clé Allen, en le tournant
dans le sens contraire des aiguilles
d'une montre.
REMARQUE
lUne fois que le boulon est dégagé de
l'orifice, garder la clé Allen bien
horizontale tout en la poussant vers
l'extérieur avec le boulon fixé, afin d'éviter
que le boulon percute le véhicule et tombe.
lApporter le boulon déposé chez un
concessionnaire agréé Mazda. Si on laisse
tomber le boulon dans le véhicule par
mégarde, consulter un concessionnaire
agréé Mazda.
6. Serrer le boulon àœil en le tournant 5
fois dans le sens des aiguilles d'une
montre.
Boulon à œil
7. Desserrer alors le boulon àœil en le
tournant dans le sens contraire des
aiguilles d'une montre.
8. Insérer l'extrémité filetée du boulon à
œil dans le guide.
Guide
Boulon à œil
Bien connaître votre Mazda
Portières et serrures
3-65
MX-5_8EN8-EC-14E_Edition2 Page125
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (126,1)
9. Appuyer le boulon àœil contre le
rapport du secteur.
Rapport de secteur
Boulon à œil
Guide
10. Appuyer et faire tourner le rapport du
secteur vers l'arrière pour relâcher le
verrou.
Rapport de secteur Boulon à œil
Guide
ATTENTION
Lorsqu'on libère le verrou du rapport
de secteur en utilisant le boulon à
œil, veiller à ce que le boulon à oeil
reste bien centré lorsqu'on le pousse
contre le verrou du rapport de
secteur. Si le boulon àœil glisse,
votre main risquerait de tourner et de
percuter le véhicule, ce qui pourrait
causer des égratignures ou des bleus
légers sur la main.11. Retirer le boulon àœil du guide
lorsque le verrou est enlevé.
12. Effectuer la même procédure de
l'autre côté.
13. Soulever la plage (cela demande deux
adultes, un de chaque côté du
véhicule) et ouvrir la plage
complètement.
ATTENTION
ØSoulever la plage complètement
(avec 2 adultes). Si l'on effectue
cette opération tout seul, on risque
de se blesser ou de tordre et
d'endommager le mécanisme du
couvercle de plage.
ØNe pas lâcher le couvercle de plage
des deux côtés avant qu'il soit
complètement ouvert. Si on le
lâche trop tôt, le couvercle de
plage pourrait tomber et causer
des blessures.
ØNe pas tenter de soulever la plage
en forçant. Si le verrou ne s'est pas
détaché et que l'on soulève la
plage en forçant, on risquera
d'endommager la plage.
3-66
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page126
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (127,1)
Fermeture du pavillon
ATTENTION
ØLa procédure doit être effectuée
par au moins deux adultes. Ne pas
le faire seul, pour éviter de se
blesser ou d'endommager le
véhicule.
ØCertaines opérations de cette
procédure exigent de se forcer à
garder le corps en position
inconfortable pendant longtemps,
ce qui peut causer des blessures.
ØFaire très attention lorsqu'on
ferme le pavillon, afin d'éviter
d'être pincé et blessé.
1. Saisir le pavillon le long des surfaces
latérales et frontales, et le soulever
suffisamment pour laisser un écart à
l'arrière du pavillon.
2. Saisir le pavillon le long des surfaces
latérales et frontales, et le soulever
suffisamment pour laisser un écart à
l'arrière de la vitre arrière.
3. Saisir le pavillon le long de sa surface
latéral et de la zone postérieure de la
vitre arrière, tirer le pavillon vers
l'avant du véhicule, et le fermer
complètement.
4. Verrouiller la gâche supérieure.
Se référer à Fermeture du pavillon
rétractable électrique à la page 3-60.
Bien connaître votre Mazda
Portières et serrures
3-67
MX-5_8EN8-EC-14E_Edition2 Page127
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (128,1)

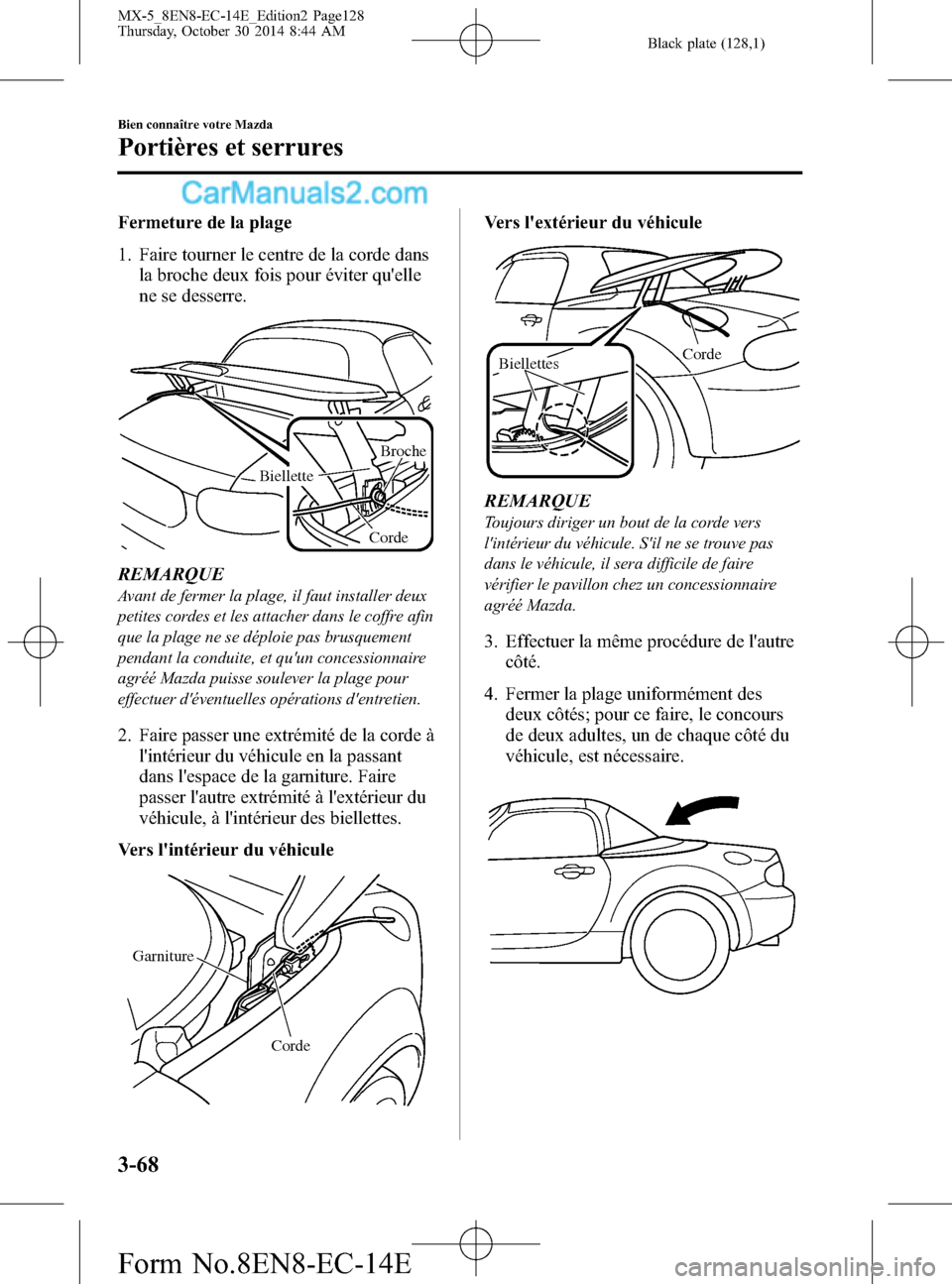

Fermeture de la plage
1. Faire tourner le centre de la corde dans
la broche deux fois pour éviter qu'elle
ne se desserre.
Broche
Corde
Biellette
REMARQUE
Avant de fermer la plage, il faut installer deux
petites cordes et les attacher dans le coffre afin
que la plage ne se déploie pas brusquement
pendant la conduite, et qu'un concessionnaire
agréé Mazda puisse soulever la plage pour
effectuer d'éventuelles opérations d'entretien.
2. Faire passer une extrémité de la corde à
l'intérieur du véhicule en la passant
dans l'espace de la garniture. Faire
passer l'autre extrémité à l'extérieur du
véhicule, à l'intérieur des biellettes.
Vers l'intérieur du véhicule
Garniture
Corde
Vers l'extérieur du véhicule
Corde
Biellettes
REMARQUE
Toujours diriger un bout de la corde vers
l'intérieur du véhicule. S'il ne se trouve pas
dans le véhicule, il sera difficile de faire
vérifier le pavillon chez un concessionnaire
agréé Mazda.
3. Effectuer la même procédure de l'autre
côté.
4. Fermer la plage uniformément des
deux côtés; pour ce faire, le concours
de deux adultes, un de chaque côté du
véhicule, est nécessaire.
3-68
Bien connaître votre Mazda
Portières et serrures
MX-5_8EN8-EC-14E_Edition2 Page128
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E
