2015 MAZDA MODEL 6 Upute za uporabu (in Croatian)

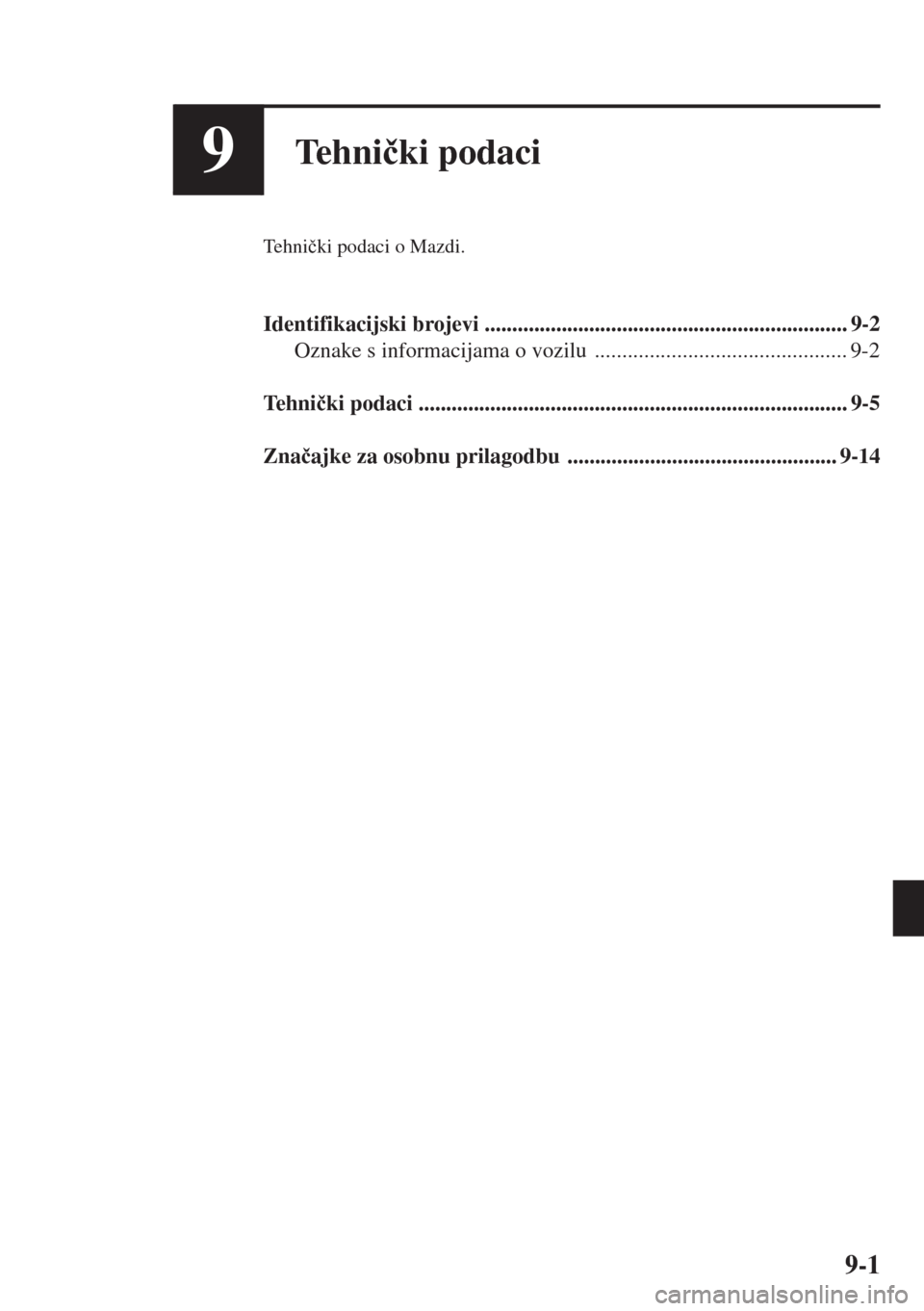

9-1
9Te h n iþki podaci
Te h n iþki podaci o Mazdi.
Identifikacijski brojevi .................................................................. 9-2
Oznake s informacijama o vozilu .............................................. 9-2
Tehniþki podaci .............................................................................. 9-5
Znaþajke za osobnu prilagodbu ................................................. 9-14

9-2
Identifikacijski brojevi
tIdentifikacijski broj vozila
(Južnoafriþka Republika, Vijeüe
za suradnju u Arapskom zaljevu)
Identifikacijski broj vozila pravno
identificira Vaše vozilo. Broj se nalazi
na ploþici koja je postavljena na poklopac
koji se nalazi na gornjoj lijevoj strani
ploþe s instrumentima. Ta se ploþa lako
može vidjeti kroz vjetrobransko staklo.
tPloþa modela
tBroj šasije/Identifikacijski broj
vozila (europski modeli
s upravljaþem na desnoj strani)
Broj šasije
Otvorite poklopac prikazan na slici kako
biste provjerili broj šasije.
Identifikacijski broj vozila
Oznake s informacijama
o vozilu

9-3
Identifikacijski brojevi

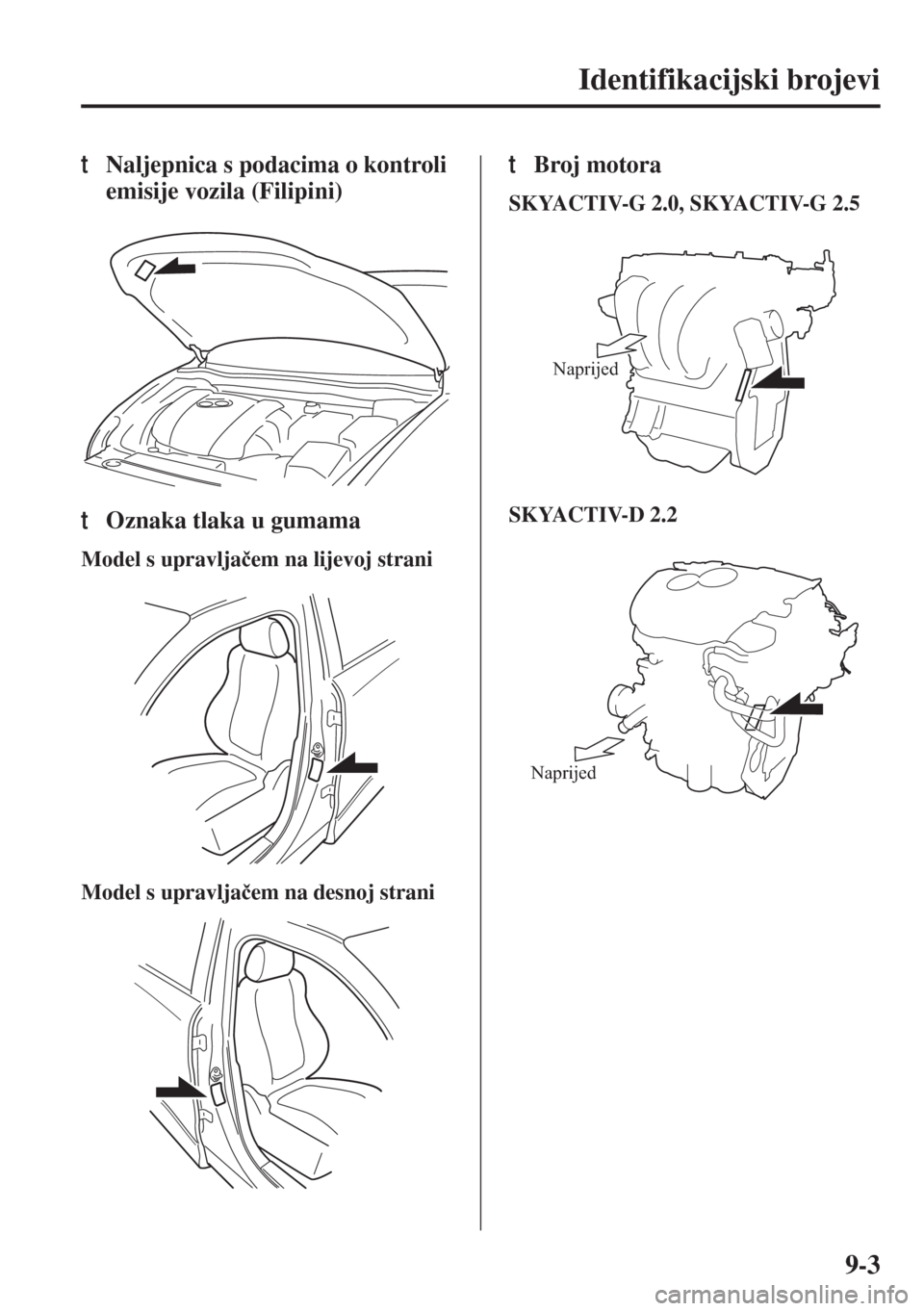

tNaljepnica s podacima o kontroli
emisije vozila (Filipini)
tOznaka tlaka u gumama
Model s upravljaþem na lijevoj strani
Model s upravljaþem na desnoj strani
tBroj motora
SKYACTIV-G 2.0, SKYACTIV-G 2.5
SKYACTIV-D 2.2
Naprijed
Naprijed

9-4
Identifikacijski brojevi

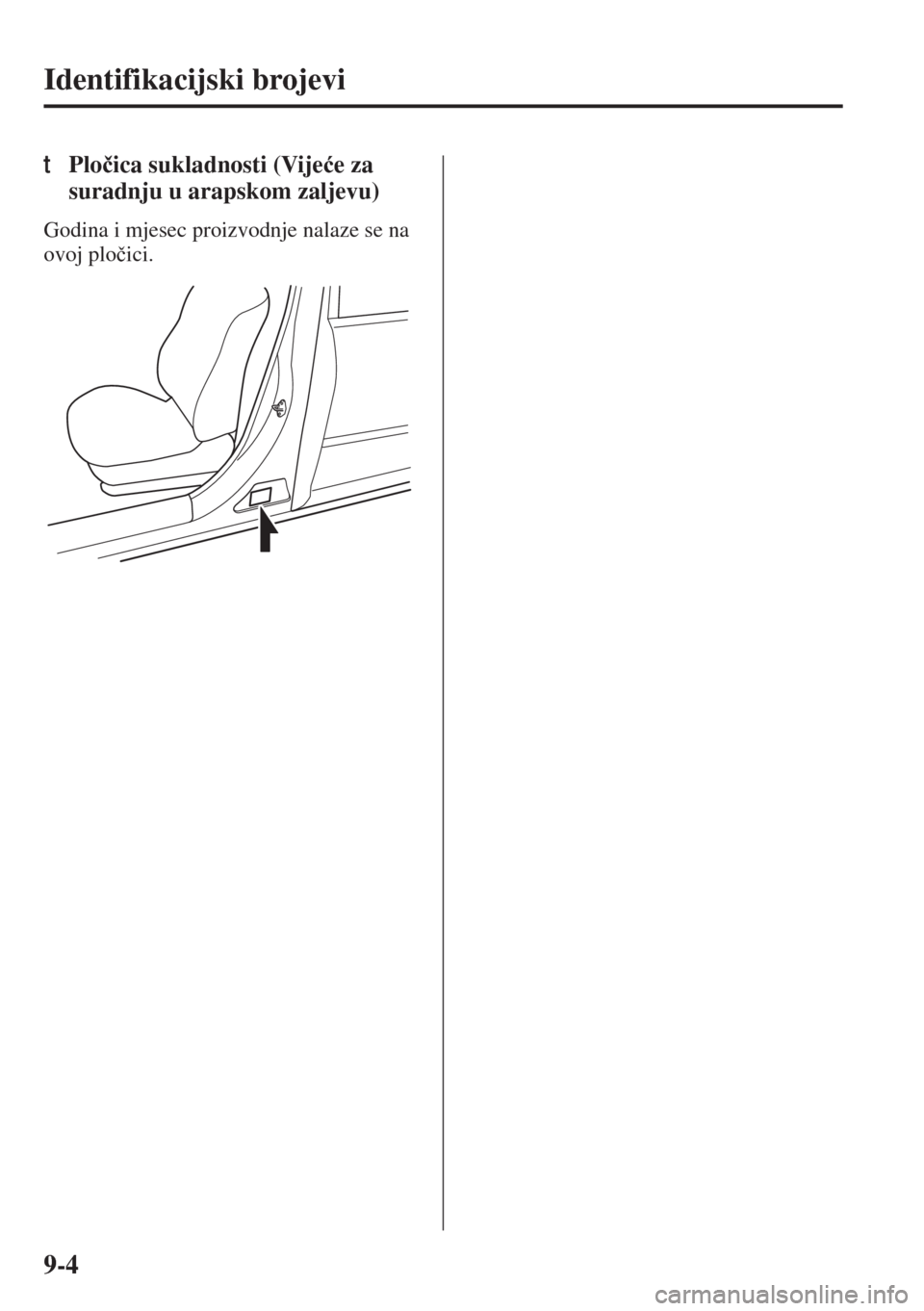

tPloþica sukladnosti (Vijeüe za
suradnju u arapskom zaljevu)
Godina i mjesec proizvodnje nalaze se na
ovoj ploþici.

9-5
Te h n iþki podaci
tMotor
Benzinski motor
Vi jeüe za suradnju u Arapskom zaljevu
Dizelski motor
Te h n iþki podaci
Stav kaSpecifikacijaSKYACTIV-G 2.0SKYACTIV-G 2.5
Vrsta DOHC-16V redni, 4-cilindriþni
Provrt x hod klipa 83,5 × 91,2 mm 89,0 × 100 mm
Radni volumen 1.998 ml (1.998 ccm) 2.488 ml (2.488 ccm)
Omjer kompresije 13.0/14.0 13.0
Stavka
SpecifikacijaSKYACTIV-G 2.0SKYACTIV-G 2.5
SedanKaravanSedan
Ruþni mjenjaþAutomatski
mjenjaþAutomatski mjenjaþAutomatski mjenjaþ
Maksimalna snaga/brzina
vrtnje motora114 kW/6.000 o/min 138 kW/5.700 o/min
Maksimalni okretni
moment/brzina vrtnje
motora200 Nm/4.000 o/min 250 Nm/3.250 o/min
Maksimalna brzina 212 km/h 205 km/h 202 km/h 221 km/h
StavkaSpecifikacijaSKYACTIV-D 2.2
Vrsta DOHC-16V redni, 4-cilindriþni
Provrt x hod klipa 86,0 × 94,3 mm
Radni volumen 2.191 ml (2.191 ccm)
Omjer kompresije 14.0

9-6
Tehniþki podaci

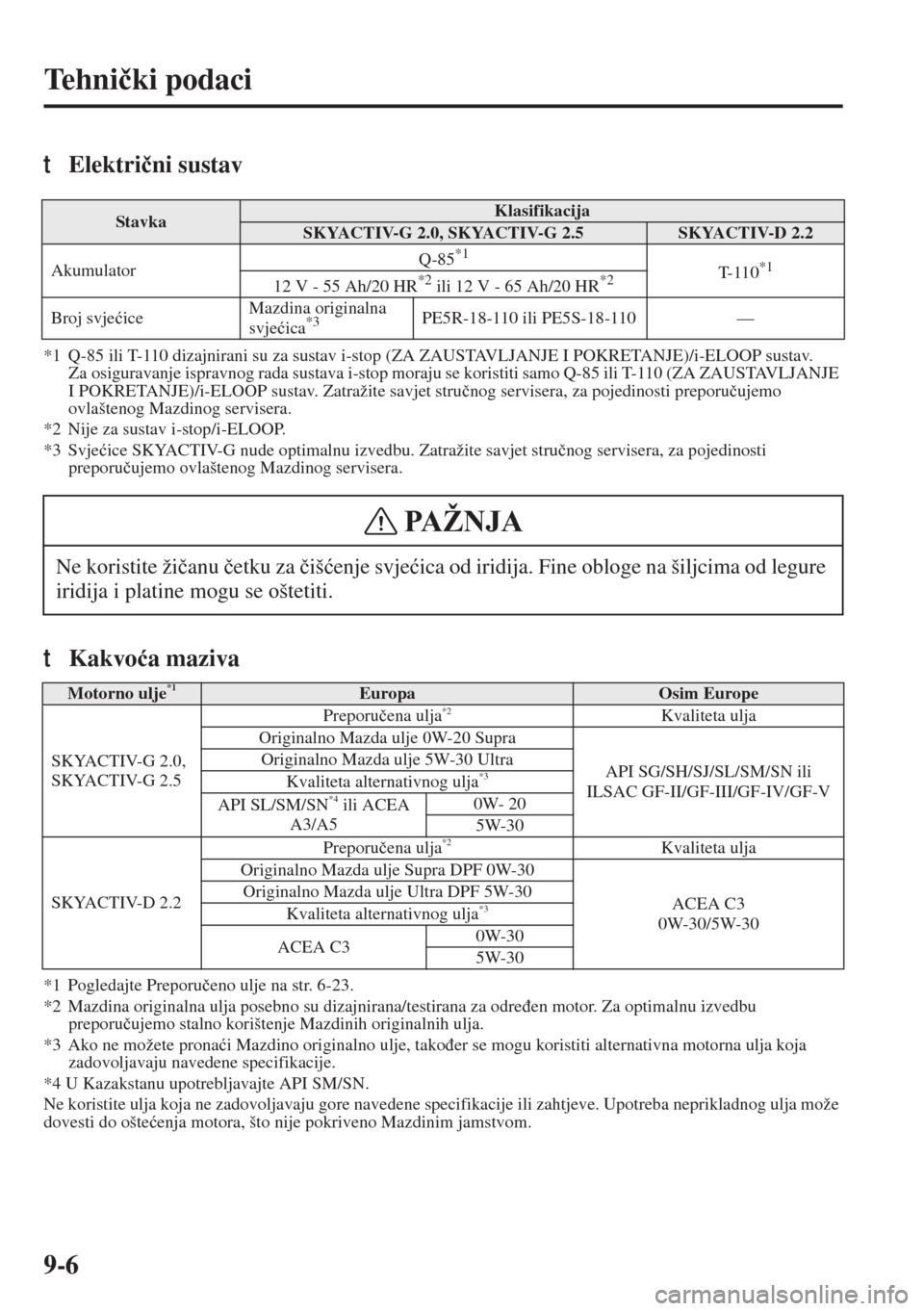

tElektriþni sustav
*1 Q-85 ili T-110 dizajnirani su za sustav i-stop (ZA ZAUSTAVLJANJE I POKRETANJE)/i-ELOOP sustav.
Za osiguravanje ispravnog rada sustava i-stop moraju se koristiti samo Q-85 ili T-110 (ZA ZAUSTAVLJANJE
I POKRETANJE)/i-ELOOP sustav. Zatražite savjet struþnog servisera, za pojedinosti preporuþujemo
ovlaštenog Mazdinog servisera.
*2 Nije za sustav i-stop/i-ELOOP.
*3 Svjeüice SKYACTIV-G nude optimalnu izvedbu. Zatražite savjet struþnog servisera, za pojedinosti
preporuþujemo ovlaštenog Mazdinog servisera.
tKakvoüa maziva
*1 Pogledajte Preporuþeno ulje na str. 6-23.
*2 Mazdina originalna ulja posebno su dizajnirana/testirana za odreÿen motor. Za optimalnu izvedbu
preporuþujemo stalno korištenje Mazdinih originalnih ulja.
*3 Ako ne možete pronaüi Mazdino originalno ulje, takoÿer se mogu koristiti alternativna motorna ulja koja
zadovoljavaju navedene specifikacije.
*4 U Kazakstanu upotrebljavajte API SM/SN.
Ne koristite ulja koja ne zadovoljavaju gore navedene specifikacije ili zahtjeve. Upotreba neprikladnog ulja može
dovesti do ošteüenja motora, što nije pokriveno Mazdinim jamstvom.
StavkaKlasifikacija
SKYACTIV-G 2.0, SKYACTIV-G 2.5SKYACTIV-D 2.2
AkumulatorQ-85*1T- 11 0*112 V - 55 Ah/20 HR*2 ili 12 V - 65 Ah/20 HR*2
Broj svjeüiceMazdina originalna
svjeüica*3PE5R-18-110 ili PE5S-18-110 —
Ne koristite žiþanu þetku za þišüenje svjeüica od iridija. Fine obloge na šiljcima od legure
iridija i platine mogu se oštetiti.
Motorno ulje*1EuropaOsim Europe
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Preporuþena ulja*2Kvaliteta ulja
Originalno Mazda ulje 0W-20 Supra
API SG/SH/SJ/SL/SM/SN ili
ILSAC GF-II/GF-III/GF-IV/GF-V Originalno Mazda ulje 5W-30 Ultra
Kvaliteta alternativnog ulja
*3
API SL/SM/SN*4 ili ACEA
A3/A50W- 20
5W-30
SKYACTIV-D 2.2Preporuþena ulja
*2Kvaliteta ulja
Originalno Mazda ulje Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Originalno Mazda ulje Ultra DPF 5W-30
Kvaliteta alternativnog ulja
*3
ACEA C30W-30
5W-30
PAŽNJA

9-7
Te h n iþki podaci

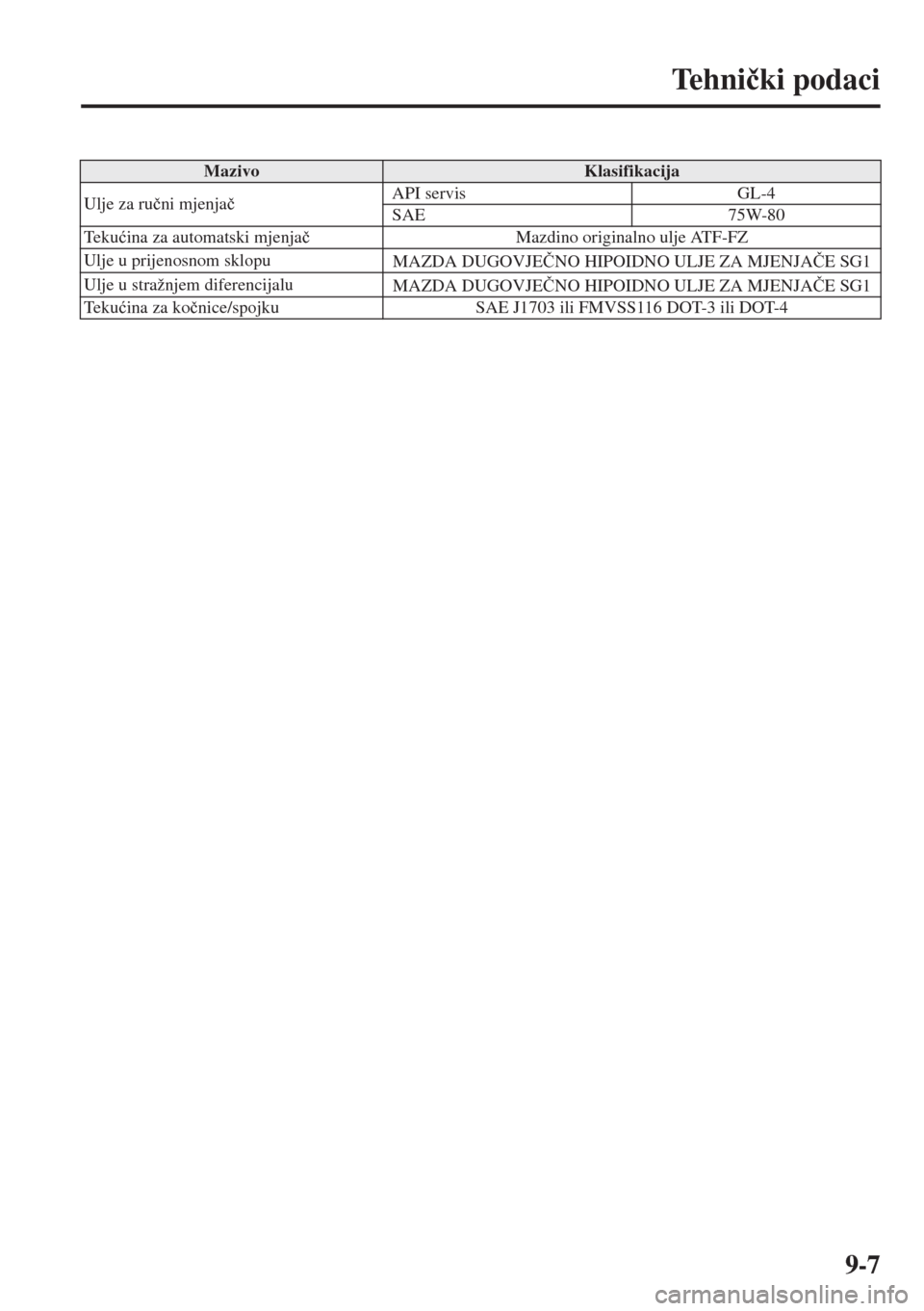

MazivoKlasifikacija
Ulje za ruþni mjenjaþAPI servis GL-4
SAE 75W-80
Te k uüina za automatski mjenjaþMazdino originalno ulje ATF-FZ
Ulje u prijenosnom sklopu
MAZDA DUGOVJEýNO HIPOIDNO ULJE ZA MJENJAýE SG1
Ulje u stražnjem diferencijalu
MAZDA DUGOVJEýNO HIPOIDNO ULJE ZA MJENJAýE SG1
Te k uüina za koþnice/spojku SAE J1703 ili FMVSS116 DOT-3 ili DOT-4

9-8
Tehniþki podaci

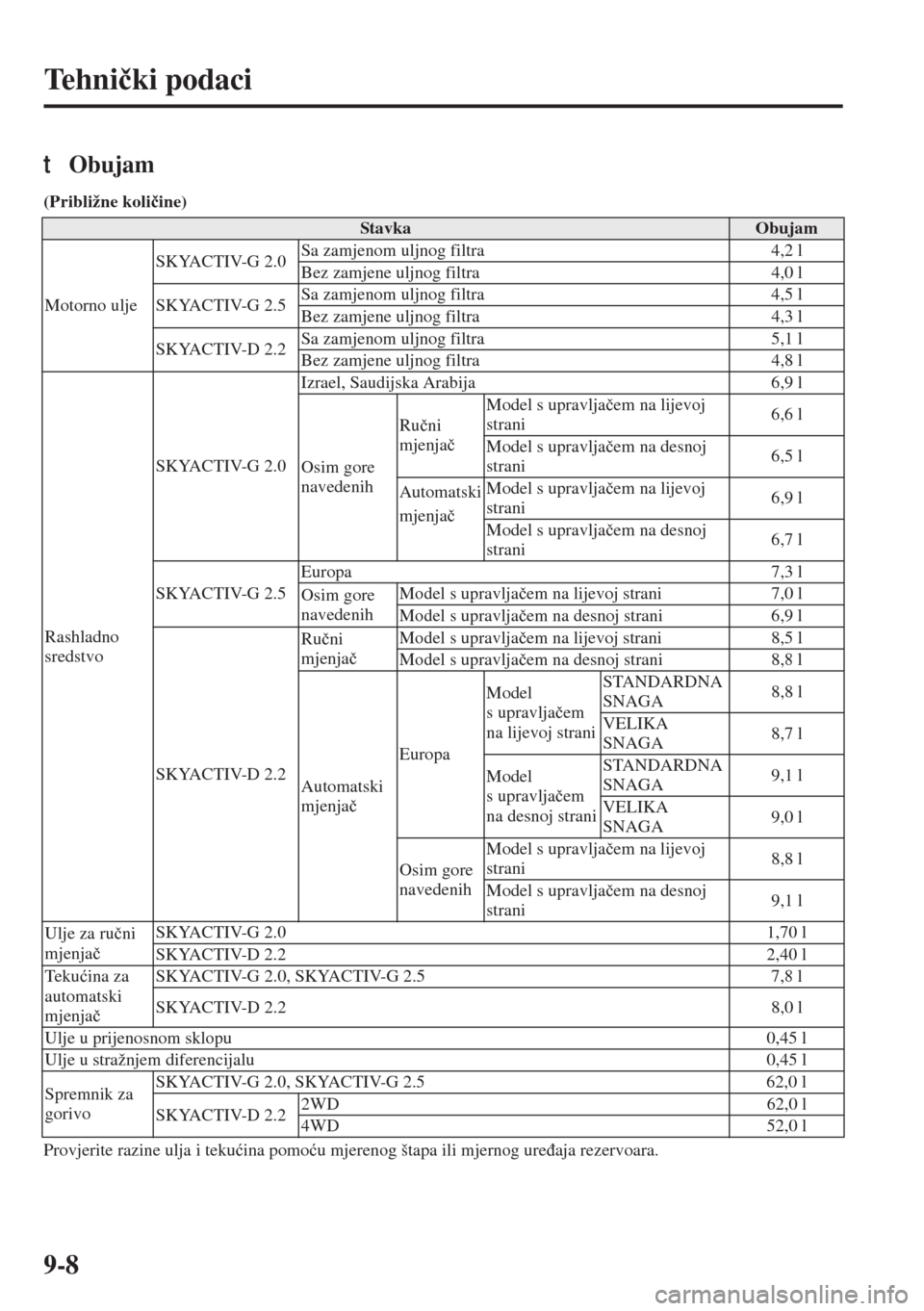

tObujam
(Približne koliþine)
Provjerite razine ulja i tekuüina pomoüu mjerenog štapa ili mjernog ureÿaja rezervoara.
Sta vkaObujam
Motorno uljeSKYACTIV-G 2.0Sa zamjenom uljnog filtra 4,2 l
Bez zamjene uljnog filtra 4,0 l
SKYACTIV-G 2.5Sa zamjenom uljnog filtra 4,5 l
Bez zamjene uljnog filtra 4,3 l
SKYACTIV-D 2.2Sa zamjenom uljnog filtra 5,1 l
Bez zamjene uljnog filtra 4,8 l
Rashladno
sredstvoSKYACTIV-G 2.0Izrael, Saudijska Arabija 6,9 l
Osim gore
navedenihRuþni
mjenjaþModel s upravljaþem na lijevoj
strani6,6 l
Model s upravljaþem na desnoj
strani6,5 l
Automatski
mjenjaþModel s upravljaþem na lijevoj
strani6,9 l
Model s upravljaþem na desnoj
strani6,7 l
SKYACTIV-G 2.5Europa 7,3 l
Osim gore
navedenihModel s upravljaþem na lijevoj strani 7,0 l
Model s upravljaþem na desnoj strani 6,9 l
SKYACTIV-D 2.2Ruþni
mjenjaþModel s upravljaþem na lijevoj strani 8,5 l
Model s upravljaþem na desnoj strani 8,8 l
Automatski
mjenjaþEuropaModel
supravljaþem
na lijevoj straniSTANDARDNA
SNAGA8,8 l
VELIKA
SNAGA8,7 l
Model
supravljaþem
na desnoj straniSTANDARDNA
SNAGA9,1 l
VELIKA
SNAGA9,0 l
Osim gore
navedenihModel s upravljaþem na lijevoj
strani8,8 l
Model s upravlja
þem na desnoj
strani9,1 l
Ulje za ruþni
mjenjaþSKYACTIV-G 2.0 1,70 l
SKYACTIV-D 2.2 2,40 l
Tek uüina za
automatski
mjenjaþSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 l
SKYACTIV-D 2.2 8,0 l
Ulje u prijenosnom sklopu 0,45 l
Ulje u stražnjem diferencijalu 0,45 l
Spremnik za
gorivoSKYACTIV-G 2.0, SKYACTIV-G 2.5 62,0 l
SKYACTIV-D 2.22WD 62,0 l
4WD 52,0 l
