Monitor za stražnji pregled
tOpseg koji se može prikazati na zaslonu
Slike na zaslonu mogu se razlikovati od onih u stvarnosti.
(prikaz na zaslonu)
(stvarni pogled)
Neki modeli Predmet Odbojnik Ukrasni
Indikacija za detekciju
prepreke u sustavu senzora
za parkiranje (vrsta prikaza
pomoćnih linija za
predviđen put vozila)
Provjerite okruženje kako biste bili sigurni

4-228
Tijekom vožnje
Monitor za stražnji pregled
tGledanje zaslona
Vrsta prikaza pomoünih linija za predviÿen put vozila
Režim navoÿenja po projiciranoj putanji prikazuje projiciranu putanju vozila kad
okrenete volan.
Koristite ovaj režim pri parkiranju vozila na parkirno mjesto ili u garaži.
NAPOMENA

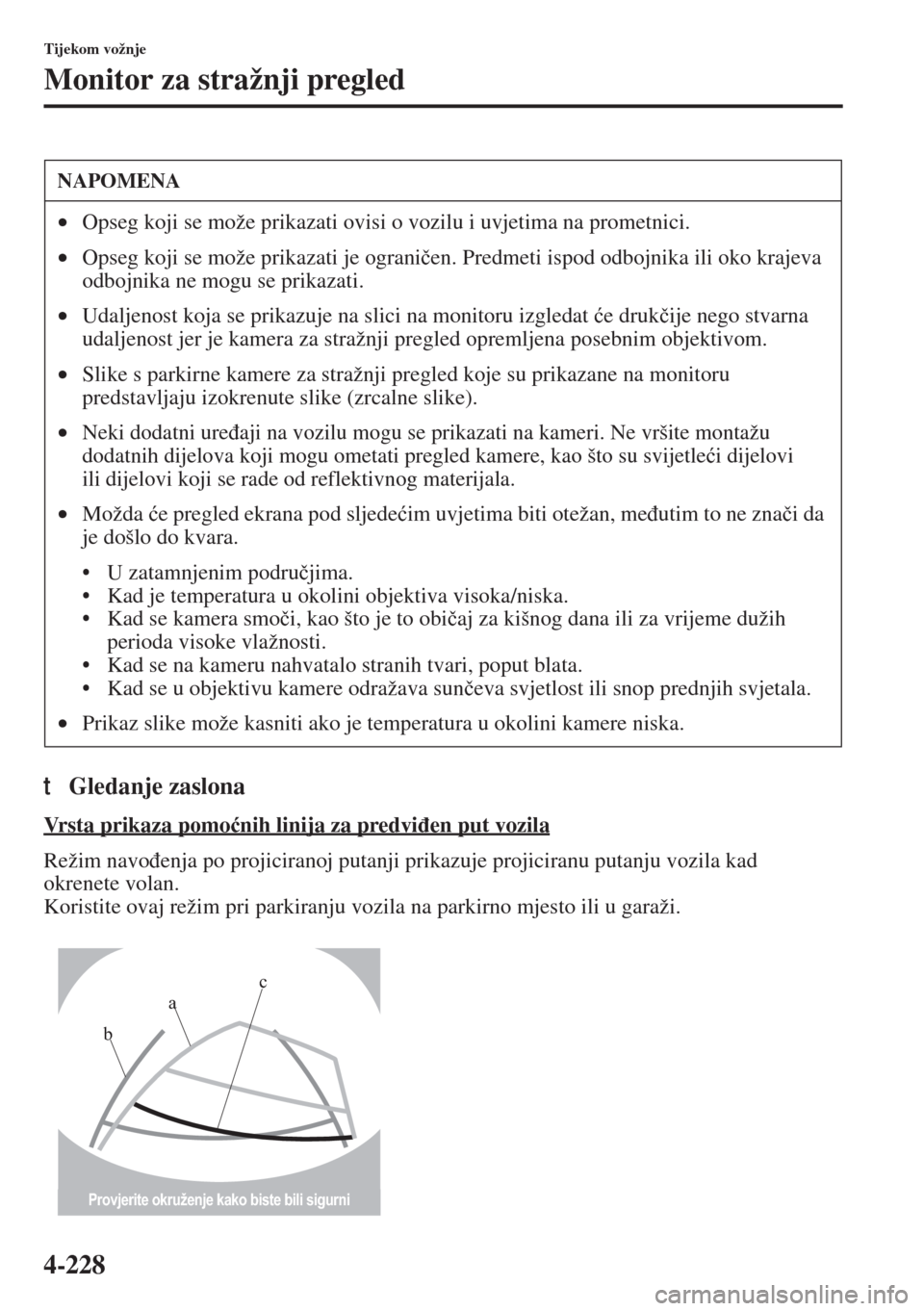

•Opseg koji se može prikazati ovisi o vozilu i uvjetima na prometnici.
•Opseg koji se može prikazati je ograniþen. Predmeti ispod odbojnika ili oko krajeva
odbojnika ne mogu se prikazati.
•Udaljenost koja se prikazuje na slici na monitoru izgledat üe drukþije nego stvarna
udaljenost jer je kamera za stražnji pregled opremljena posebnim objektivom.
•Slike s parkirne kamere za stražnji pregled koje su prikazane na monitoru
predstavljaju izokrenute slike (zrcalne slike).
•Neki dodatni ureÿaji na vozilu mogu se prikazati na kameri. Ne vršite montažu
dodatnih dijelova koji mogu ometati pregled kamere, kao što su svijetleüi dijelovi
ili dijelovi koji se rade od reflektivnog materijala.
•Možda üe pregled ekrana pod sljedeüim uvjetima biti otežan, meÿutim to ne znaþi da
je došlo do kvara.
• U zatamnjenim podruþjima.
• Kad je temperatura u okolini objektiva visoka/niska.
•Kad se kamera smoþi, kao što je to obiþaj za kišnog dana ili za vrijeme dužih
perioda visoke vlažnosti.
• Kad se na kameru nahvatalo stranih tvari, poput blata.
• Kad se u objektivu kamere odražava sunþeva svjetlost ili snop prednjih svjetala.
•Prikaz slike može kasniti ako je temperatura u okolini kamere niska.
Provjerite okruženje kako biste bili sigurni
bac

4-229
Tijekom vožnje
Monitor za stražnji pregled

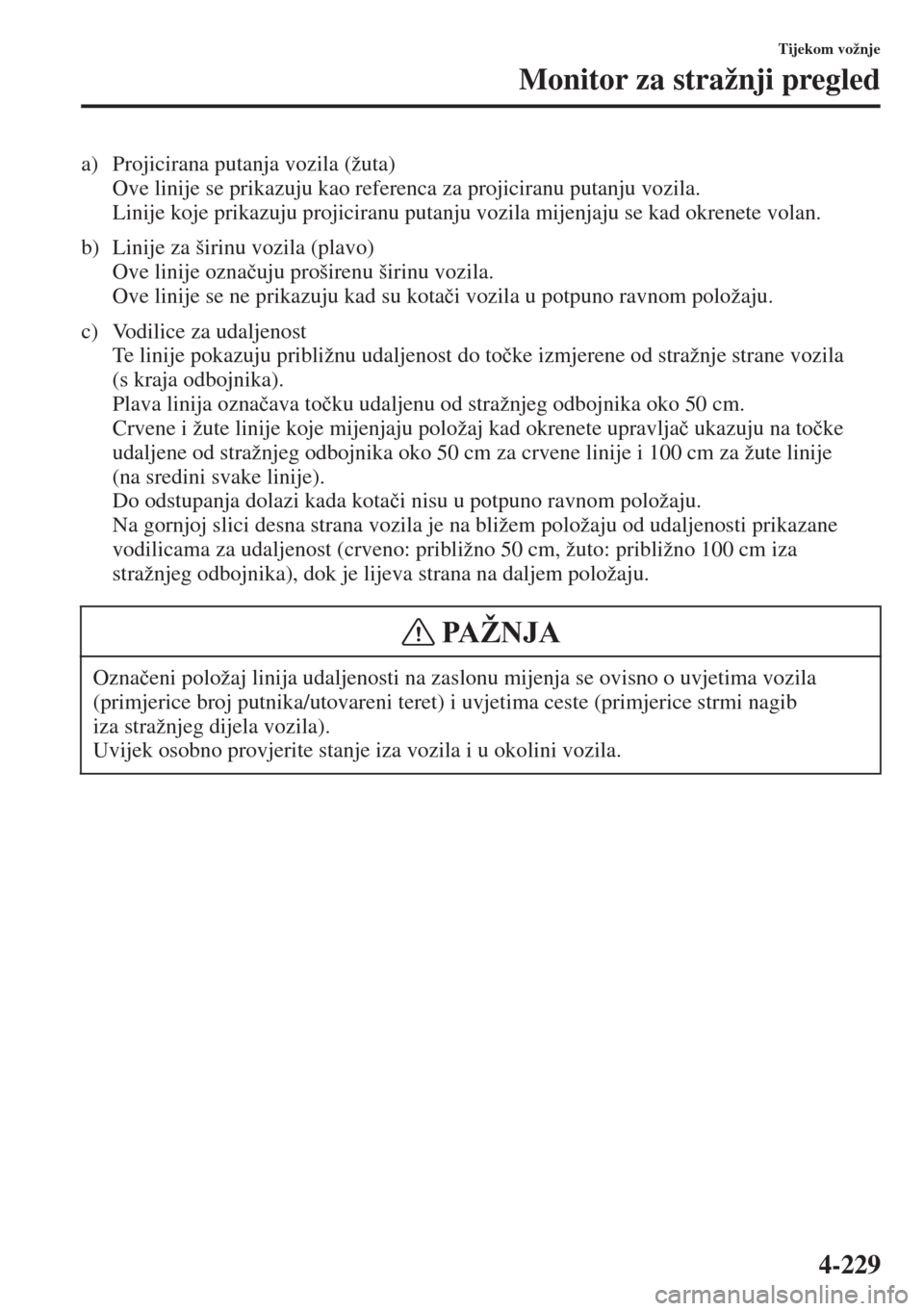

a) Projicirana putanja vozila (žuta)
Ove linije se prikazuju kao referenca za projiciranu putanju vozila.
Linije koje prikazuju projiciranu putanju vozila mijenjaju se kad okrenete volan.
b) Linije za širinu vozila (plavo)
Ove linije oznaþuju proširenu širinu vozila.
Ove linije se ne prikazuju kad su kotaþi vozila u potpuno ravnom položaju.
c) Vodilice za udaljenost
Te linije pokazuju približnu udaljenost do toþke izmjerene od stražnje strane vozila
(s kraja odbojnika).
Plava linija oznaþava toþku udaljenu od stražnjeg odbojnika oko 50 cm.
Crvene i žute linije koje mijenjaju položaj kad okrenete upravljaþ ukazuju na toþke
udaljene od stražnjeg odbojnika oko 50 cm za crvene linije i 100 cm za žute linije
(na sredini svake linije).
Do odstupanja dolazi kada kotaþi nisu u potpuno ravnom položaju.
Na gornjoj slici desna strana vozila je na bližem položaju od udaljenosti prikazane
vodilicama za udaljenost (crveno: približno 50 cm, žuto: približno 100 cm iza
stražnjeg odbojnika), dok je lijeva strana na daljem položaju.
Oznaþeni položaj linija udaljenosti na zaslonu mijenja se ovisno o uvjetima vozila
(primjerice broj putnika/utovareni teret) i uvjetima ceste (primjerice strmi nagib
iza stražnjeg dijela vozila).
Uvijek osobno provjerite stanje iza vozila i u okolini vozila.
PAŽNJA

4-230
Tijekom vožnje
Monitor za stražnji pregled

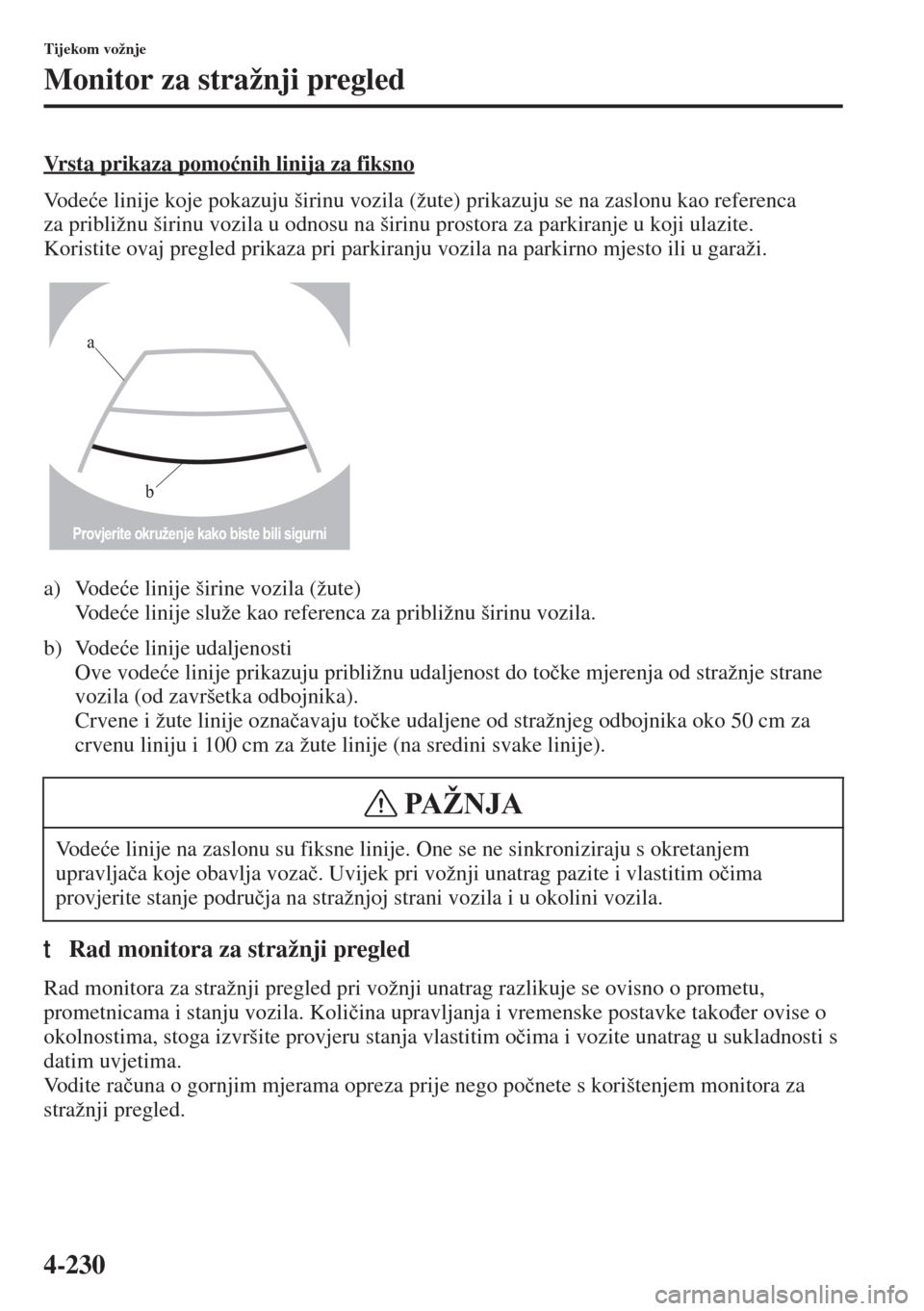

Vrsta prikaza pomoünih linija za fiksno
Vo d eüe linije koje pokazuju širinu vozila (žute) prikazuju se na zaslonu kao referenca
za približnu širinu vozila u odnosu na širinu prostora za parkiranje u koji ulazite.
Koristite ovaj pregled prikaza pri parkiranju vozila na parkirno mjesto ili u garaži.
a) Vodeüe linije širine vozila (žute)
Vo d eüe linije služe kao referenca za približnu širinu vozila.
b) Vodeüe linije udaljenosti
Ove vodeüe linije prikazuju približnu udaljenost do toþke mjerenja od stražnje strane
vozila (od završetka odbojnika).
Crvene i žute linije oznaþavaju toþke udaljene od stražnjeg odbojnika oko 50 cm za
crvenu liniju i 100 cm za žute linije (na sredini svake linije).
tRad monitora za stražnji pregled
Rad monitora za stražnji pregled pri vožnji unatrag razlikuje se ovisno o prometu,
prometnicama i stanju vozila. Koliþina upravljanja i vremenske postavke takoÿer ovise o
okolnostima, stoga izvršite provjeru stanja vlastitim oþima i vozite unatrag u sukladnosti s
datim uvjetima.
Vodite raþuna o gornjim mjerama opreza prije nego poþnete s korištenjem monitora za
stražnji pregled.Vo d eüe linije na zaslonu su fiksne linije. One se ne sinkroniziraju s okretanjem
upravljaþa koje obavlja vozaþ. Uvijek pri vožnji unatrag pazite i vlastitim oþima
provjerite stanje podruþja na stražnjoj strani vozila i u okolini vozila.
Provjerite okruženje kako biste bili sigurni
b
a
PAŽNJA

4-231
Tijekom vožnje
Monitor za stražnji pregled

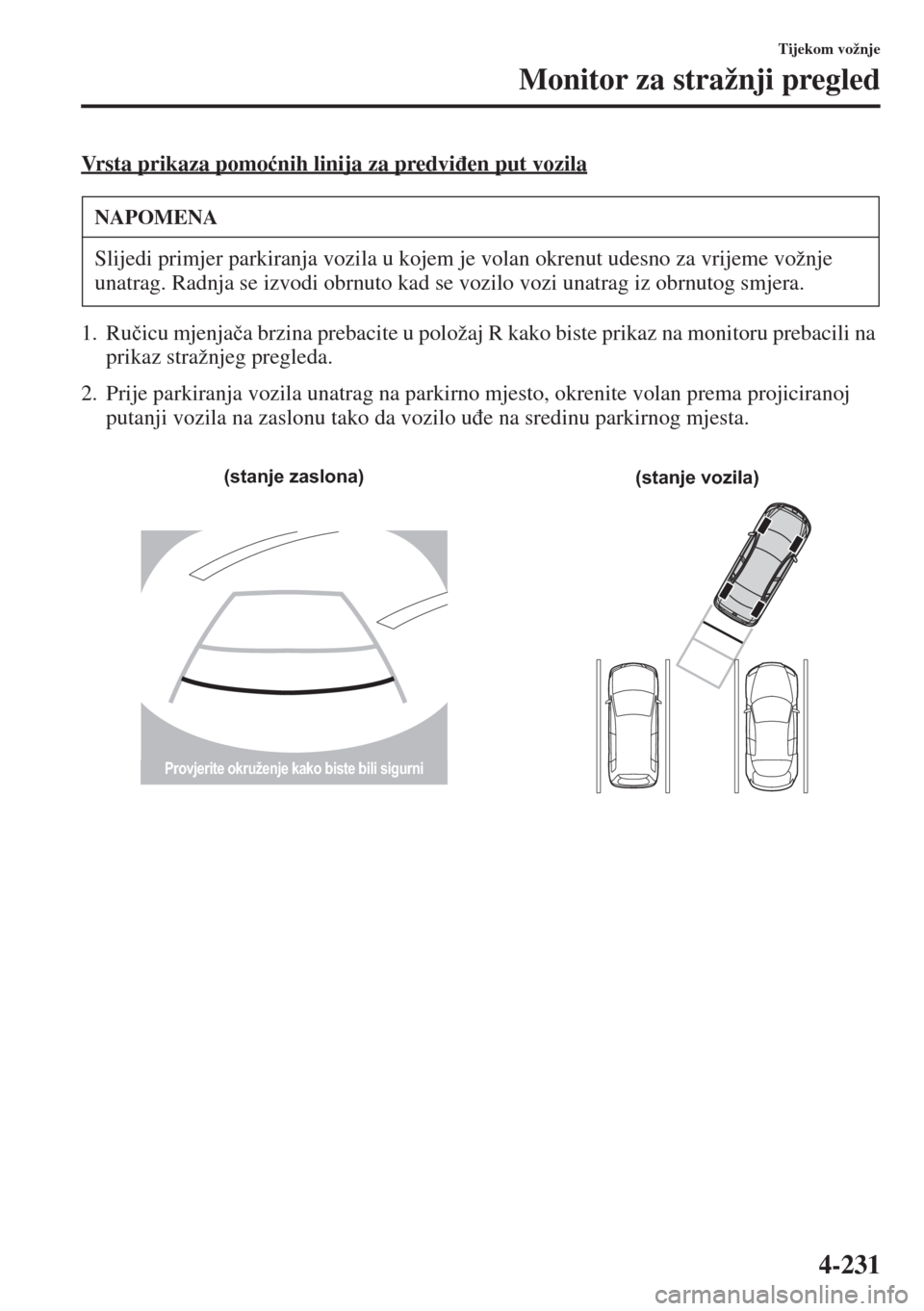

Vrsta prikaza pomoünih linija za predviÿen put vozila
1. Ruþicu mjenjaþa brzina prebacite u položaj R kako biste prikaz na monitoru prebacili na
prikaz stražnjeg pregleda.
2. Prije parkiranja vozila unatrag na parkirno mjesto, okrenite volan prema projiciranoj
putanji vozila na zaslonu tako da vozilo uÿe na sredinu parkirnog mjesta.
NAPOMENA
Slijedi primjer parkiranja vozila u kojem je volan okrenut udesno za vrijeme vožnje
unatrag. Radnja se izvodi obrnuto kad se vozilo vozi unatrag iz obrnutog smjera.
Provjerite okruženje kako biste bili sigurni
(stanje zaslona)
(stanje vozila)

4-232
Tijekom vožnje
Monitor za stražnji pregled

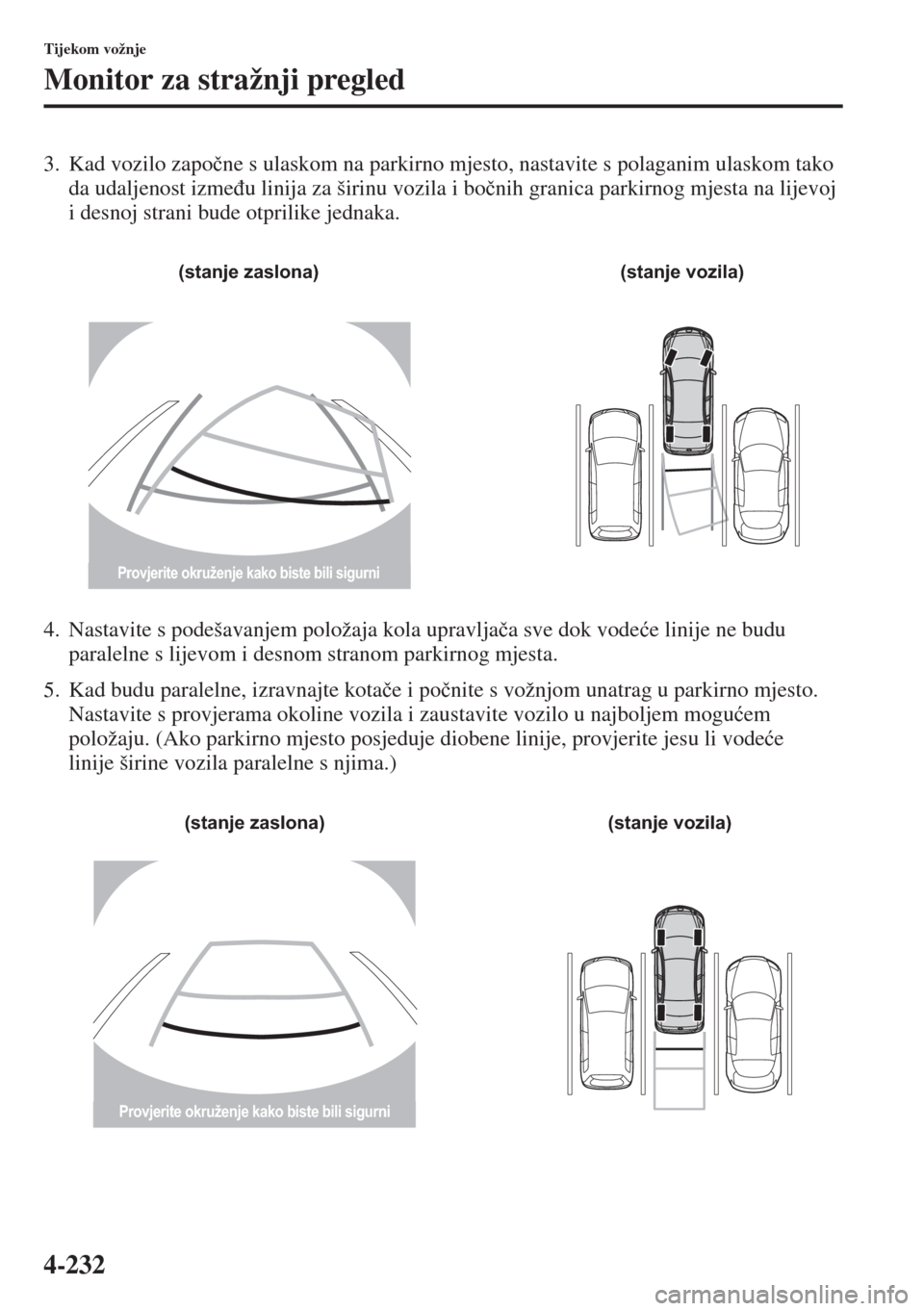

3. Kad vozilo zapoþne s ulaskom na parkirno mjesto, nastavite s polaganim ulaskom tako
da udaljenost izmeÿu linija za širinu vozila i boþnih granica parkirnog mjesta na lijevoj
i desnoj strani bude otprilike jednaka.
4. Nastavite s podešavanjem položaja kola upravljaþa sve dok vodeüe linije ne budu
paralelne s lijevom i desnom stranom parkirnog mjesta.
5. Kad budu paralelne, izravnajte kotaþe i poþnite s vožnjom unatrag u parkirno mjesto.
Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem moguüem
položaju. (Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vodeüe
linije širine vozila paralelne s njima.)
Provjerite okruženje kako biste bili sigurni
(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
(stanje zaslona) (stanje vozila)

4-233
Tijekom vožnje
Monitor za stražnji pregled

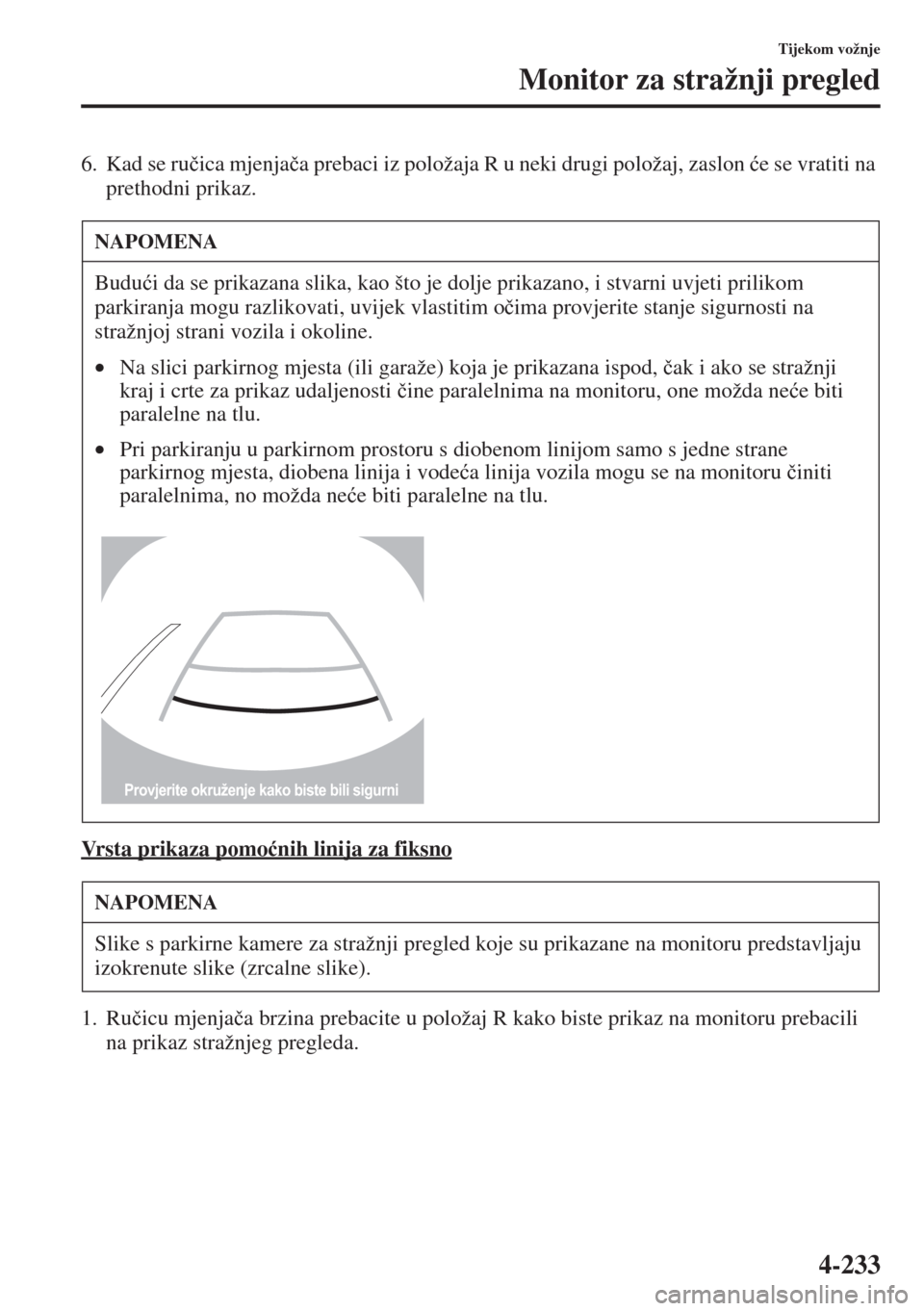

6. Kad se ruþica mjenjaþa prebaci iz položaja R u neki drugi položaj, zaslon üe se vratiti na
prethodni prikaz.
Vrsta prikaza pomoünih linija za fiksno
1. Ruþicu mjenjaþa brzina prebacite u položaj R kako biste prikaz na monitoru prebacili
na prikaz stražnjeg pregleda.
NAPOMENA
Buduüi da se prikazana slika, kao što je dolje prikazano, i stvarni uvjeti prilikom
parkiranja mogu razlikovati, uvijek vlastitim oþima provjerite stanje sigurnosti na
stražnjoj strani vozila i okoline.
•Na slici parkirnog mjesta (ili garaže) koja je prikazana ispod, þak i ako se stražnji
kraj i crte za prikaz udaljenosti þine paralelnima na monitoru, one možda neüe biti
paralelne na tlu.
•Pri parkiranju u parkirnom prostoru s diobenom linijom samo s jedne strane
parkirnog mjesta, diobena linija i vodeüa linija vozila mogu se na monitoru þiniti
paralelnima, no možda neüe biti paralelne na tlu.
NAPOMENA
Slike s parkirne kamere za stražnji pregled koje su prikazane na monitoru predstavljaju
izokrenute slike (zrcalne slike).
Provjerite okruženje kako biste bili sigurni

4-234
Tijekom vožnje
Monitor za stražnji pregled

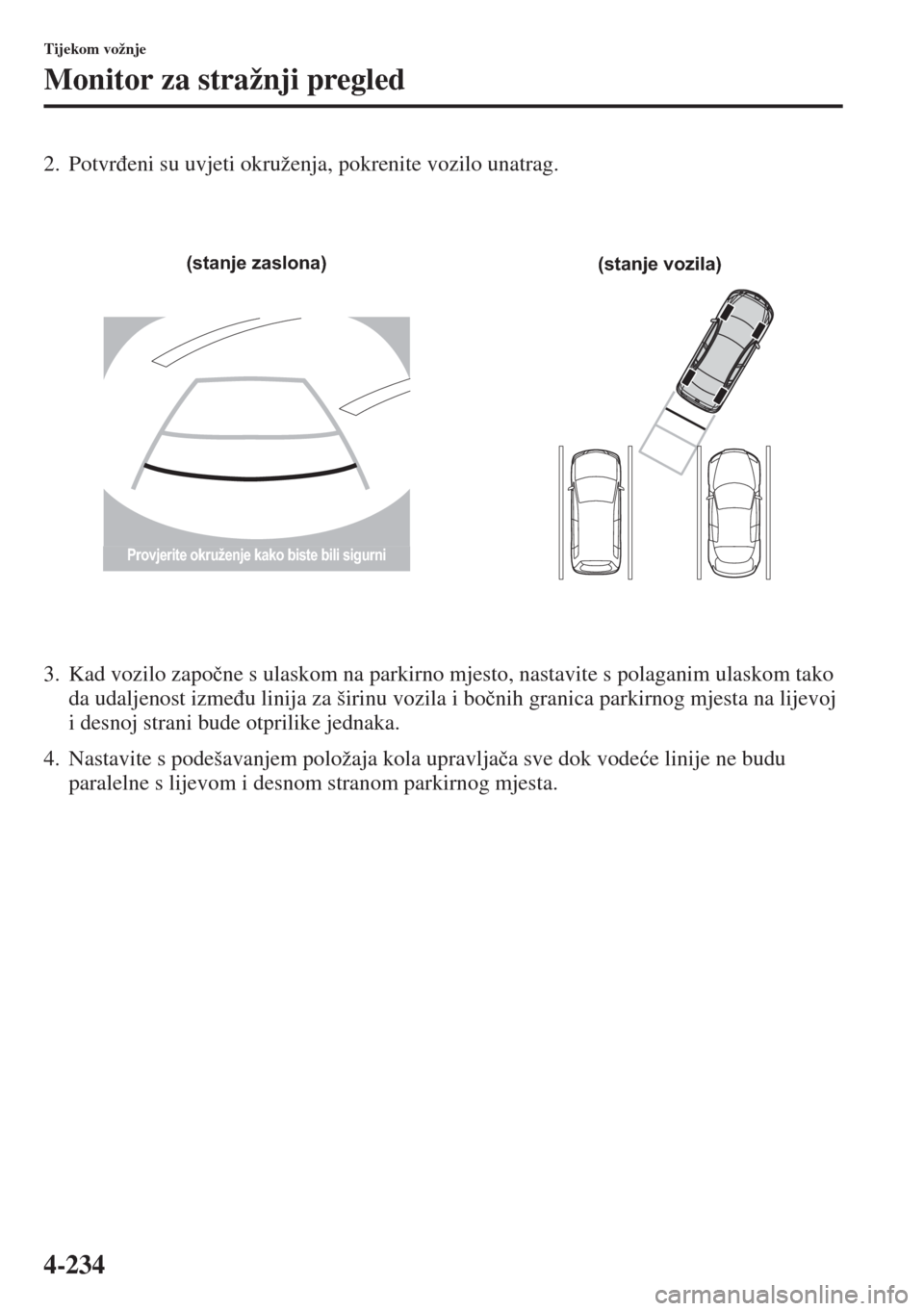

2. Potvrÿeni su uvjeti okruženja, pokrenite vozilo unatrag.
3. Kad vozilo zapoþne s ulaskom na parkirno mjesto, nastavite s polaganim ulaskom tako
da udaljenost izmeÿu linija za širinu vozila i boþnih granica parkirnog mjesta na lijevoj
i desnoj strani bude otprilike jednaka.
4. Nastavite s podešavanjem položaja kola upravljaþa sve dok vodeüe linije ne budu
paralelne s lijevom i desnom stranom parkirnog mjesta.
Provjerite okruženje kako biste bili sigurni
(stanje zaslona)
(stanje vozila)
