2015 MAZDA MODEL 6 Ägarmanual (in Swedish)

4-235
Under körning
Backkamerans display

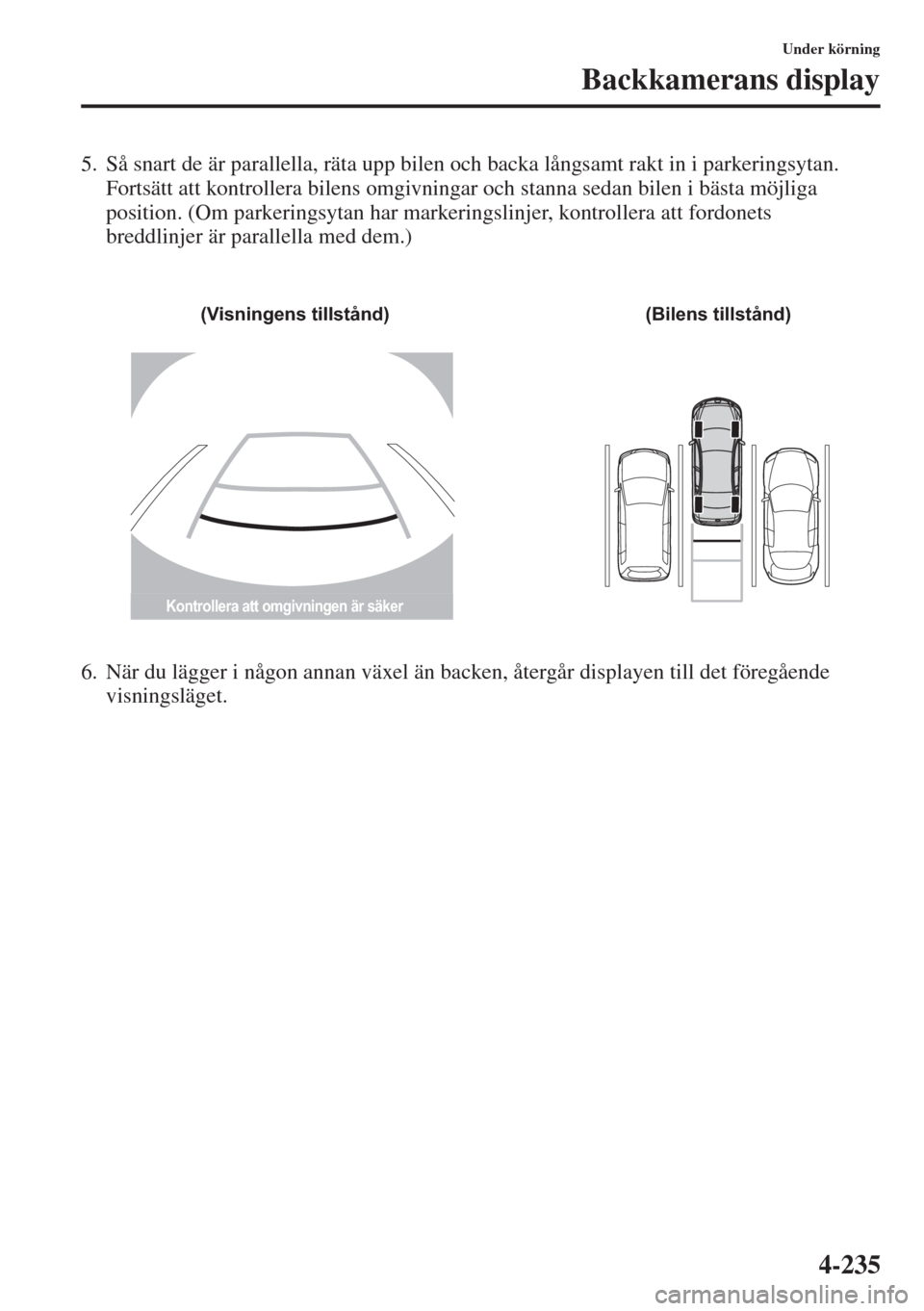

5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens omgivningar och stanna sedan bilen i bästa möjliga
position. (Om parkeringsytan har markeringslinjer, kontrollera att fordonets
breddlinjer är parallella med dem.)
6. När du lägger i någon annan växel än backen, återgår displayen till det föregående
visningsläget.
Kontrollera att omgivningen är säker
(Visningens tillstånd) (Bilens tillstånd)

4-236
Under körning
Backkamerans display
OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan,
och de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert
att parkera bilen på avsedd plats.
•I bilden på parkeringsytan (eller garage) som visas nedan, även om bakänden och
linjerna för avståndsvägledning verkar vara parallella på skärmen, kanske de inte är
parallella på marken.
•Vid parkering på en parkeringsyta med markeringslinje på bara en sida kan
markeringslinjen och fordonets breddlinje verka vara parallella på skärmen, men de
kanske inte är parallella på marken.
Kontrollera att omgivningen är säker

4-237
Under körning
Backkamerans display
WVarians mellan verkliga vägförhållanden och visad bild
Viss varians uppstår mellan den verkliga vägen och den visade vägen. Denna skillnad
i avstånd och perspektiv kan leda till en olycka. Tänk på att följande omständigheter kan
orsaka varians i avståndsupplevelsen.
Bilen lutar på grund av passagerarnas vikt och last
När bilens bakdel är nedsänkt, framstår föremål på displayen som längre bort än de
i verkligheten är.
Varians Föremål

4-238
Under körning
Backkamerans display
Det är en brant backe bakom bilen
Om det är en brant uppförsbacke (nedförsbacke) bakom bilen framstår föremål på
displayen som längre bort (nedförsbacke: närmare) än de verkligen är.
Framstår som
längre bort än
verkligt
avståndFramstår
som närmare
än verkligt
avstånd
Föremålets verkliga
placering Föremålets verkliga placering
Föremål på skärmen
A: Av stånd mellan for
don och föremål på skärmen.
B: Verkligt avstånd mellan fordon och föremål.Föremål på skärmen

4-239
Under körning
Backkamerans display
Tredimensionella föremål bakom bilen
Eftersom linjerna för avståndsvägledning visas baserat på en plan yta, skiljer sig
avståndet till det tredimensionella föremålet på skärmen från det verkliga avståndet.
Kontrollera att omgivningen är säker
A
A
C B
CB
(Verkligt avstånd) B>C=A
Avkänt avstånd på skärmen A>B>C(Visning på skärm)
(Verkligt tillstånd)

4-240
Under körning
Backkamerans display
(Visningstyp med hjälplinjer för bilens förväntade väg)
Vid backning i närheten av ett tredimensionellt föremål
Vid backning i närheten av ett överhängande föremål, kan bilen träffa föremålet trots att de
förväntade kurslinjerna inte kommer i kontakt med föremålet på skärmen. Positionen på
det objekt som visas på skärmen skiljer sig från den verkliga positionen eftersom de
förväntade kurslinjerna på skärmen visas på en horisontell vägyta. Vid backning nära ett
överhängande föremål, kontrollera visuellt hur det ser ut bakom och i backningens närhet.
WJustering av bildkvalitet
Justering av bildkvaliteten kan göras när växelspaken är i backläge (R).
Det finns fyra inställningar som kan justeras inklusive ljusstyrka, kontrast, färg och färgton.
Var tillräckligt uppmärksam på bilens omgivning vi justering.
1. Välj ikonen på skärmen för att visa flikarna.
2. Välj önskad flik.
Justera alltid bildkvaliteten på backkamerans display när bilen står stilla:
Justera aldrig bildkvaliteten på backkamerans display när bilen körs. Det kan vara
farligt att justera bildkvaliteten på backkamerans display såsom ljusstyrka, kontrast,
färg och färgton medan du kör eftersom du kan förlora uppmärksamheten på
trafiken. Det kan leda till en olycka.
Kontrollera att omgivningen är säker
(Visning på skärm) (Verklig vy)
VARNING

4-241
Under körning
Backkamerans display
3. Justera ljusstyrka, kontrast, färgton och färg med skjutreglagen.
Tryck på reset och du måste återställa.
4. Välj ikonen på skärmen för att stänga fliken.

4-242
Under körning
Parkeringssensorsystem
Parkeringssensorsystemet använder ultraljudssensorer för att känna av hinder runt bilen
vid parkering i garage, eller vid parallellparkering när bilen körs i ca 10 km/h eller
långsammare. Systemet har en hjälpenhet som med en pipsignal och en indikering för
upptäckt hinder* meddelar föraren om den ungefärliga sträckan mellan fordonet och
närmaste hinder.
Parkeringssensorsystem*
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller
runtom ditt fordon under körning.
Systemet kan assistera föraren i att manövrera fordonet framåt och bakåt under
parkering. Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och
bara förlitar dig på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av
området runtom fordonet när du kör.
Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Sedan
Kombi
VARNING
*Vissa modeller.
