2015 MAZDA MODEL 6 Ägarmanual (in Swedish)

4-43
Under körning
Instrumentgrupp och visning
Kontrollera motorn-lampa 4-49
Varningslampa (röd) för hög kylvätsketemperatur 4-49
Varningslampa för i-stop (gul)/indikeringslampa (grön) 4-50
Varningslampa för varningssystemet för filbyte (LDWS) 4-52
Indikeringslampa för avstängt varningssystem för filbyte (LDWS) 4-53
Varningslampa för automatväxellåda 4-54
Felindikeringslampa, servostyrning 4-54
Varningslampa för krockkudde/bältessträckare fram 4-55
Varningslampa för låg bränslenivå 4-55
Varningslampa för säkerhetsbälte 4-56
Varningslampa för ej stängd dörr 4-57
Varningslampa 120 km/h 4-58
Varningsindikering för fordonshastighet 4-27
Varningslampa för låg spolarvätskenivå 4-58
Varningslampa för däcktrycksövervakning 4-58
Varningslampa för nyckel (röd)/indikeringslampa (grön) 4-60
SignalVarnings- och indikeringslamporSidan

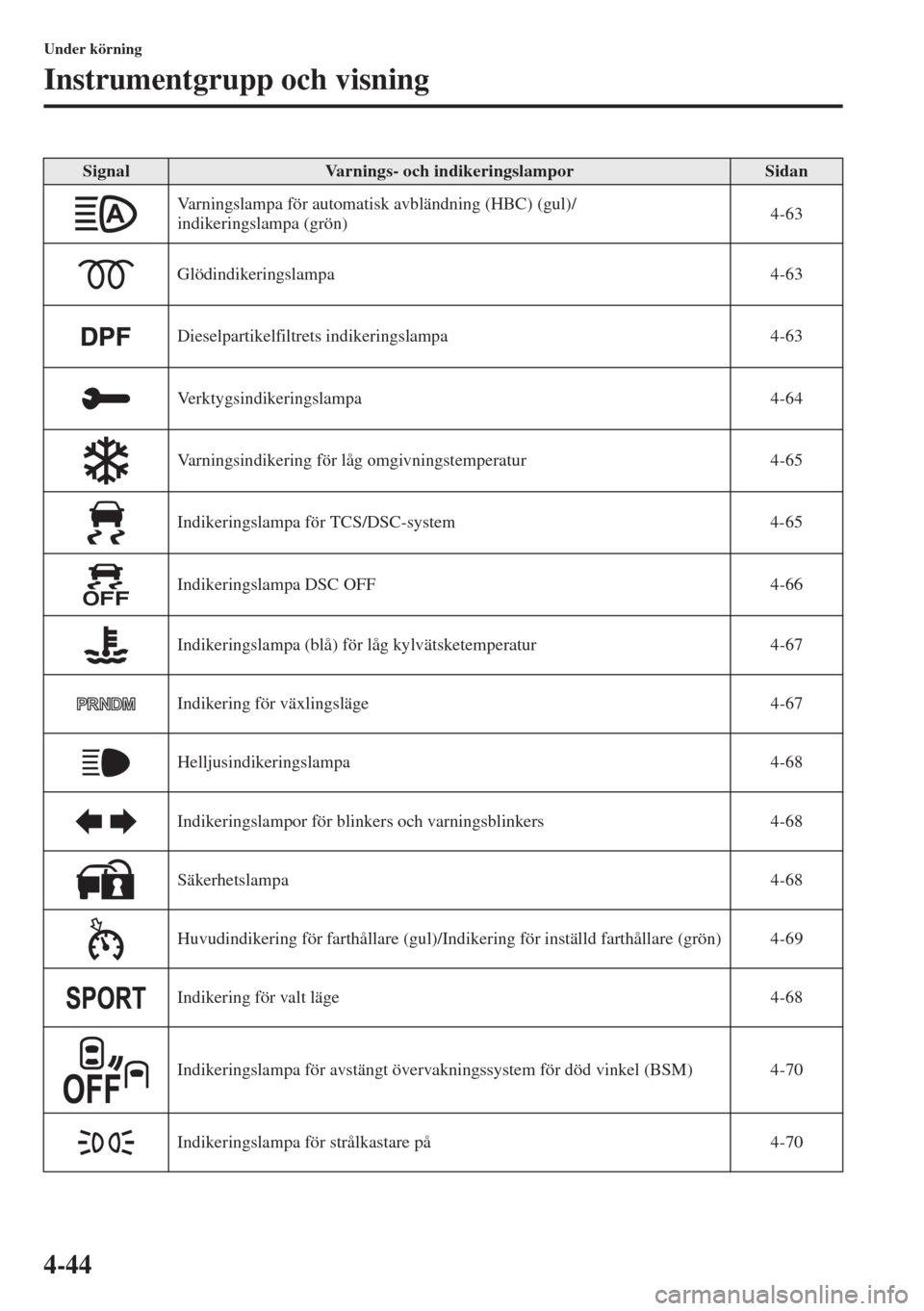

4-44
Under körning
Instrumentgrupp och visning
Varningslampa för automatisk avbländning (HBC) (gul)/
indikeringslampa (grön)4-63
Glödindikeringslampa 4-63
Dieselpartikelfiltrets indikeringslampa 4-63
Verktygsindikeringslampa 4-64
Varningsindikering för låg omgivningstemperatur 4-65
Indikeringslampa för TCS/DSC-system 4-65
Indikeringslampa DSC OFF 4-66
Indikeringslampa (blå) för låg kylvätsketemperatur 4-67
Indikering för växlingsläge 4-67
Helljusindikeringslampa 4-68
Indikeringslampor för blinkers och varningsblinkers 4-68
Säkerhetslampa 4-68
Huvudindikering för farthållare (gul)/Indikering för inställd farthållare (grön) 4-69
Indikering för valt läge 4-68
Indikeringslampa för avstängt övervakningssystem för död vinkel (BSM) 4-70
Indikeringslampa för strålkastare på 4-70
SignalVarnings- och indikeringslamporSidan

4-45
Under körning
Instrumentgrupp och visning
WHuvudvarningslampa
Ty p A
Visas när underrättelse om systemfel krävs.
Kontrollera det meddelande som visas
i displayen och rådfråga en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Ty p B
Lampan lyser ihållande om något av
följande inträffar. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Det är ett fel på
batterihanteringssystemet.
•Det är ett fel på bromskontakten.
(SKYACTIV-D 2.2)
•Det är ett fel på motorns hydrauliska
styrsystem.
•Det är ett fel på motorns kamkedja.•Det är ett fel på vevhusventilationens
värmare.
WBromssystemets varningslampa
Varningen fyller följande funktioner:
Denna varningslampa tänds när
tändningen ställts i läge ON och den
släcks när motorn startar.
Lampan lyser ihållande om något av
följande inträffar:
•Låg bromsvätskenivå
•Fel på bromssystemet
Om lampan för bromssystemet tänds kan
bromsvätskenivån vara låg eller så kan det
vara ett fel på bromssystemet.
Stanna omedelbart och parkera bilen
på en säker plats. Kontakta en kunnig
mekaniker, vi rekommenderar en
auktoriserad Mazda-verkstad.
SignalVarnings- och indikeringslamporSidan
Varningslampa för LED-stålkastare 4-71
Främre dimljusets indikeringslampa 4-71
Indikeringslampa för bakre dimljus 4-71

4-46
Under körning
Instrumentgrupp och visning
WABS-varningslampa
Om ABS-varningslampan förblir tänd
medan du kör, har ABS-kontrollenheten
upptäckt ett fel i systemet. Om detta
inträffar kommer bromsarna att fungera
normalt som om bilen inte hade ABS.
Om detta skulle ske, låt bilen kontrolleras
av en kunnig reparatör så snart som
möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Kör inte med bromsvarningslampan
tänd. Kontakta en kunnig reparatör
för att kontrollera bromsarna så fort
som möjligt. Vi rekommenderar en
auktoriserad Mazda-reparatör:
Det är farligt att köra med
bromsvarningslampan tänd.
Det innebär att bromsarna kanske inte
fungerar eller slutar fungera när som
helst. Om lampan förblir tänd efter att
parkeringsbromsen har lossats ska
bromsarna kontrolleras genast.
Dessutom kan bromsverkan försämras
så att du behöver trampa kraftigare än
vanligt för att få stopp på bilen.
VARNING
FÖRSIKTIGT
OBS
•Om motorn startas med ett
hjälpbatteri kan motorns rotation
störas och varningslampan för
ABS-systemet tänds. Om detta
inträffar beror det på svagt batteri,
och inte på fel i ABS-systemet.
Ladda upp batteriet.
Se batteriladdning på sidan 6-38.
•Bromsservosystemet aktiveras inte
när ABS-varningslampan lyser.

4-47
Under körning
Instrumentgrupp och visning
WVarningslampa för elektronisk
bromskraftfördelning
Om den elektroniska
bromskraftfördelningens styrenhet
fastställer att vissa komponenter fungerar
på felaktigt sätt, kan styrenheten samtidigt
tända bromssystemets varningslampa och
ABS-varningslampan. Problemet finns
troligen i det elektroniska
bromskraftfördelningssystemet.
WIndikeringslampa för elektrisk
parkeringsbroms
Indikeringen lyser i några sekunder
efter att tändningen ställts i läge ON.
Lampan tänds när den elektriska
parkeringsbromsen är ansatt och
slocknar när den släpps.
Om lampan förblir tänd även om den
elektriska parkeringsbromsen har släppts,
låt en kunnig reparatör kontrollera bilen.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
När lampan blinkar
Lampan blinkar om det är något fel på den
elektriska parkeringsbromsen. Om lampan
fortsätter att blinka även om den elektriska
parkeringsbromsen manövreras, låt en
kunnig reparatör kontrollera bilen så snart
som möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
WVarningslampa för elektrisk
parkeringsbroms
Varningslampan lyser i några sekunder
efter att tändningen ställts i läge ON.
Kör inte bilen om både ABS -
varningslampan och
bromsvarningslampan tänds. Låt bilen
bli bogserad till en kunnig reparatör.
Vi rekommenderar att en auktoriserad
Mazda-reparatör kontrollerar
bromsarna så fort som möjligt:
Det är farligt att köra bilen när
bromssystemets varningslampa
och ABS-varningslampan är
tända samtidigt.
När båda lamporna är tända kan
bakhjulen låsas snabbare vid nödstopp
än under normala omständigheter.
VARNING

4-48
Under körning
Instrumentgrupp och visning
Varningslampan tänds när det är ett fel
i systemet. Låt en kunnig reparatör
kontrollera bilen. Vi rekommenderar en
auktoriserad Mazda-verkstad.
WIndikeringslampa för krav på
ansättning av bromsarna (typ B)
Indikeringen lyser i några sekunder efter
att tändningen ställts i läge ON.
Lampan tänds om den elektriska
parkeringsbromsen släpps genom
att använda knappen för elektrisk
parkeringsbroms utan att ansätta
bromsarna.
WLaddningssystemets
varningsindikering/
varningslampa
Denna varningslampa tänds när
tändningen ställts i läge ON och den
släcks när motorn startar.Om varningsindikeringen/varningslampan
tänds under körning är något fel i
generatorn eller laddningssystemet.
Kör till sidan av vägen och parkera. Anlita
en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
WMotoroljans varningsindikering/
varningslampa
Denna varningslampa tänds när
tändningen ställts i läge ON och den
släcks när motorn startar.
Denna varningslampa visar att
motoroljetrycket är lågt.
För SKYACTIV-D 2.2, motoroljans
varningslampa tänds även om
motoroljan är extremt försämrad.
Kör inte bilen när varningslampan för
laddningssystemet lyser eftersom
motorn kan stanna utan förvarning.
Kör inte motorn om oljetrycket är lågt.
Det kan i så fall resultera i omfattande
motorskador.
FÖRSIKTIGT
FÖRSIKTIGT

4-49
Under körning
Instrumentgrupp och visning
Om lampan tänds under körning:
1. Kör till sidan av vägen och parkera
på plan mark.
2. Stäng av motorn och vänta i 5 minuter
så att oljan rinner tillbaka till oljetråget.
3. Kontrollera oljenivån i motorn
(sidan 6-27). Om den är låg ska du
fylla på rätt mängd motorolja och
vara noggrann så du inte fyller på
för mycket.
4. Starta motorn och kontrollera
varningslampan.
Om lampan förblir tänd trots att oljenivån
är normal eller efter det att oljepåfyllning
skett, måste motorn genast stängas av och
bilen bogseras till en kunnig reparatör.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
WKontrollera motorn-lampa
Denna indikeringslampa tänds när
tändningen ställts i läge ON och den
släcks när motorn startar.Om lampan tänds under körning kan det
vara något fel på bilen. Det är viktigt att
lägga märke till körförhållandena när
lampan tänds. Rådfråga en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Kontrollera motorn-lampan kan tändas
i följande fall:
•
(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Bränslenivån i tanken är mycket låg
eller närmar sig tom tank.
•Något är fel på motorns elektriska
system.
•Något är fel på avgassystemet.
Om kontrollera motorn-lampan förblir
tänd eller blinkar (SKYACTIV-G 2.0,
SKYACTIV-G 2.5), kör då inte med hög
hastighet, och kontakta snarast en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
WVarningslampa (röd) för hög
kylvätsketemperatur
När tändningen är i läge ON, tänds
lampan tillfälligt och släcks sedan.
Lampan blinkar när motorns
kylvätsketemperatur är extremt hög, och
tänds när motorns kylvätsketemperatur
ökar ytterligare. Kör inte motorn om oljenivån är låg.
Det kan i så fall resultera i omfattande
motorskador.
FÖRSIKTIGT

4-50
Under körning
Instrumentgrupp och visning
Hanteringsprocedur
Lampan blinkar
Kör sakta för att minska motorns
belastning tills du hittar en säker plats
att stoppa bilen och invänta att motorn
svalnat.
Tänd lampa
Detta visar att sannolikheten för
överhettning ökar. Parkera omedelbart
bilen på en säker plats och stäng av
motorn.
Se överhettning (sidan7-29).
Wi-stopsystemets varningslampa
(gul)/i-stopsystemets
indikeringslampa (grön)*
För att sökerställa säker och bekväm
användning av bilen övervakar i-stop-
funktionen konstant förarens handlingar,
bilens inre och yttre miljö samt driftstatus,
och använder i-stopsystemets
varningslampa (gul) och i-stopsystemets
indikeringslampa (grön) för att informera
föraren om olika försiktighetsuppmaningar
och varningar.i-stopsystemets varningslampa (gul)
När den är tänd
•Lampan tänds när tändningen sätts på
och slocknar när motorn har startat.
•Lampan tänds när i-stopsystemet
stängs av med avstängningsknappen.
•Lampan tänds om följande saker utförs
medan motorn stängts av. I sådan fall
kommer motorn inte att återstarta av
säkerhetsskäl. Starta motorn på det
vanliga sättet.
• Motorhuven öppnas.
•(Europeisk modell)
Förarsidans säkerhetsbälte är inte
fastspänt och förardörren öppnas.
•(Utom europeisk modell)
(Manuell växellåda)
Växelspaken är i ett annat läge än
neutralläget, förarsidans
säkerhetsbälte är inte fastspänt och
förardörren är öppnad.
(Automatväxellåda)
Växelväljaren är i läge D eller M
(ej i andra växelns fasta läge),
förarsidans säkerhetsbälte är inte
fastspänt och förardörren är öppnad. Kör inte bilen med varningslampan för
hög kylvätsketemperatur tänd. Om du
gör det kan motorn skadas.
FÖRSIKTIGT
OBS
På bilar utrustade med en en
mittplacerad skärm visas hur i-stop
arbetar i statusdisplayen för
bränsleövervakning.
Se Statusdisplay på sidan 4-120.
*Vissa modeller.
