2015 Lexus CT200h Инструкция по эксплуатации (in Russian)

6258-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
Уд а л и т е всю грязь или смазку с
сопрягаемой поверхности
колеса .
При наличии на сопрягаемой
поверхности колеса инородного
материала при движении
автомобиля затяжка колесных гаек
может ослабнуть , и колесо может
слететь .
Установите запасное колесо и
равномерно затяните каждую
гайку крепления колеса рукой .
Затяните гайки колеса до вхождения
конической секции в неплотный
контакт с посадочным гнездом
колесного диска .
Опустите автомобиль .
Надежно затяните каждую
колесную гайку в два -три
подхода в последовательности ,
показанной на рисунке .
Момент затяжки :
103 Н•м (10,5 кгс•м )
Уберите спущенное колесо , домкрат и инструменты .

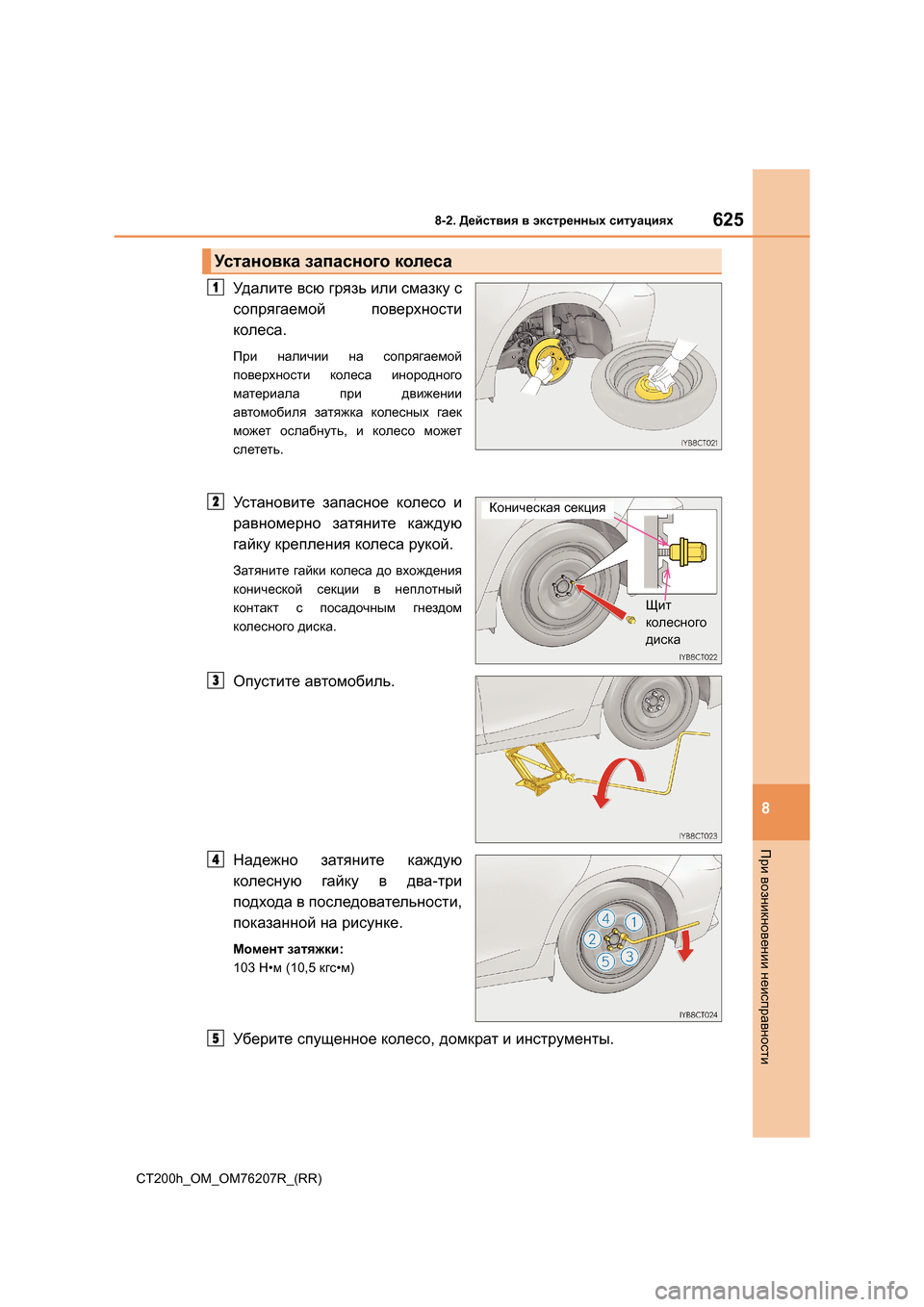

Ус т а н о в к а запасного колеса
1
Щит
колесного
диска
Коническая секция2
3
4
5

6268-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)

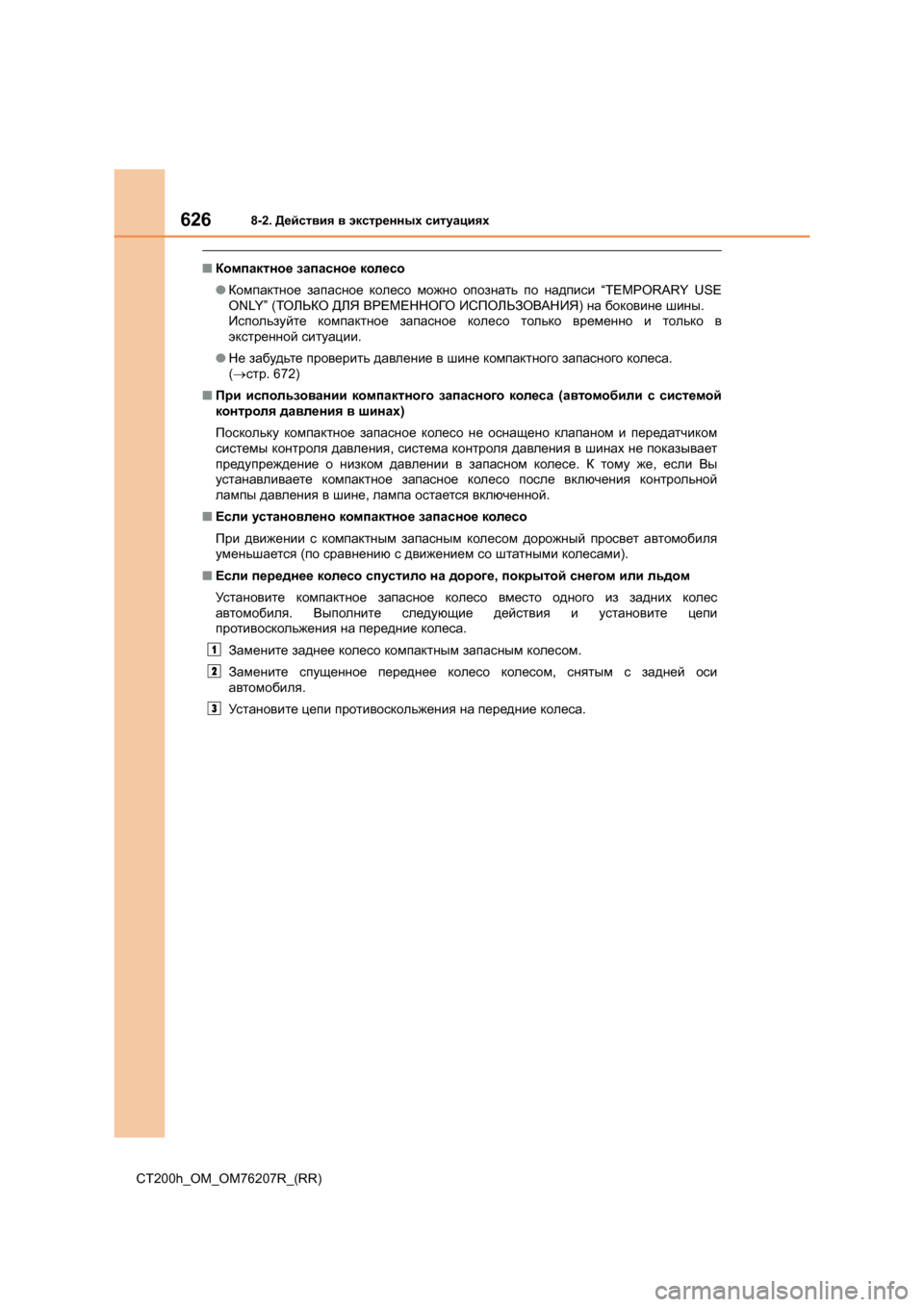

■ Компактное запасное колесо
● Компактное запасное колесо можно опознать по надписи “TEMPORARY USE
ONLY” ( ТОЛЬКО ДЛЯ ВРЕМЕННОГО ИСПОЛЬЗОВАНИЯ ) на боковине шины .
Используйте компактное запасное колесо только временно и только в
экстренной ситуации .
● Не забудьте проверить давление в шине компактного запасного колеса .
( → стр . 672)
■ При использовании компактного запасного колеса (автомобили с системой
контроля давления в шинах )
Поскольку компактное запасное колесо не оснащено клапаном и передатчиком
системы контроля давления , система контроля давления в шинах не показывает
предупреждение о низком давлении в запасном колесе . К тому же , если Вы
устанавливаете компактное запасное колесо после включения контрольной
лампы давления в шине , лампа остается включенной .
■ Если установлено компактное запасное колесо
При движении с компактным запасным колесом дорожный просвет автомобиля
уменьшается (по сравнению с движением со штатными колесами ).
■ Если переднее колесо спустило на дороге , покрытой снегом или льдом
Ус т а н о в и те компактное запасное колесо вместо одного из задних колес
автомобиля . Выполните следующие действия и установите цепи
противоскольжения на передние колеса .
Замените заднее колесо компактным запасным колесом .
Замените спущенное переднее колесо колесом , снятым с задней оси
автомобиля .
Ус т а н о в и т е цепи противоскольжения на передние колеса .
1
2
3

6278-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности

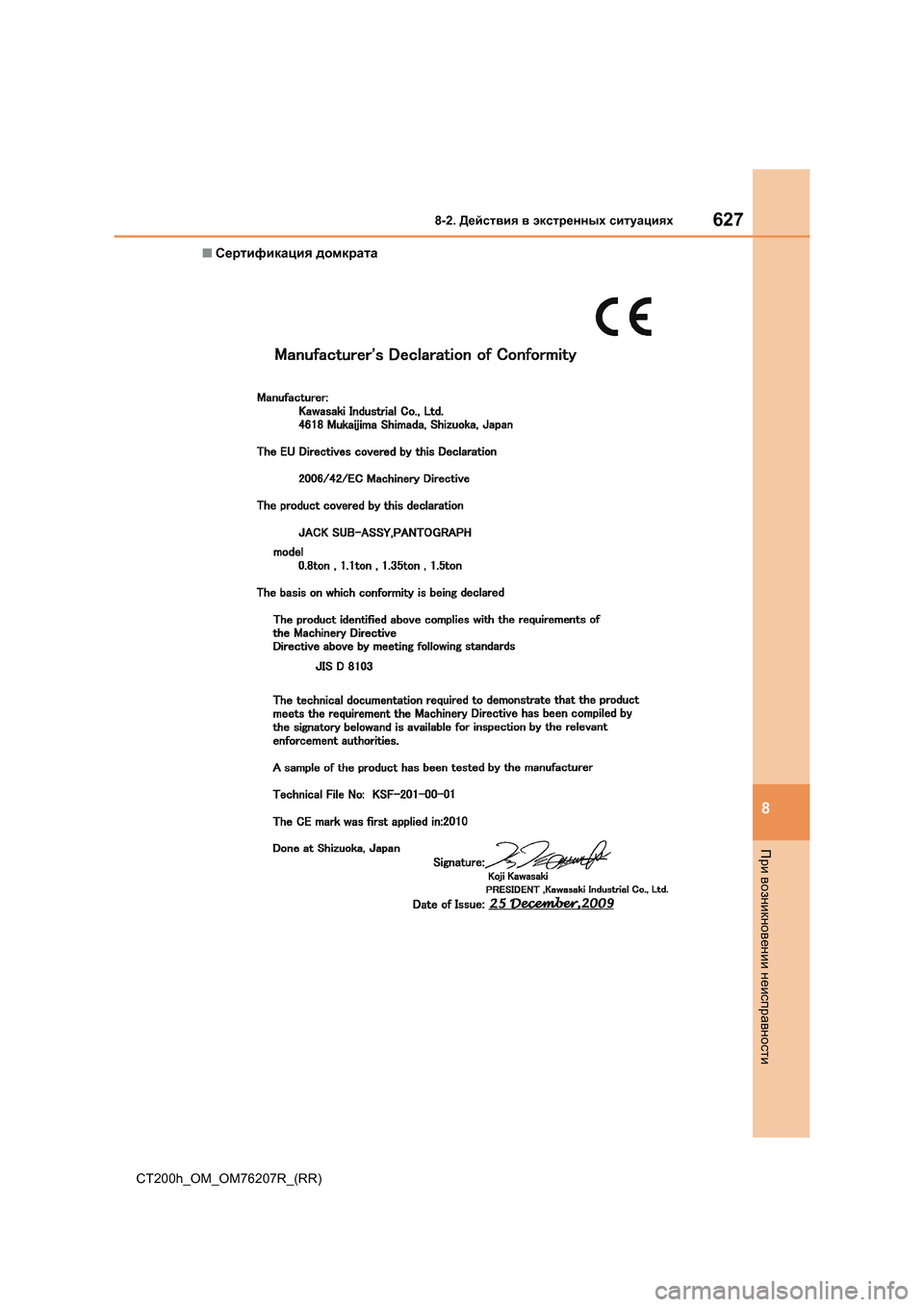

■ Сертификация домкрата

6288-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)

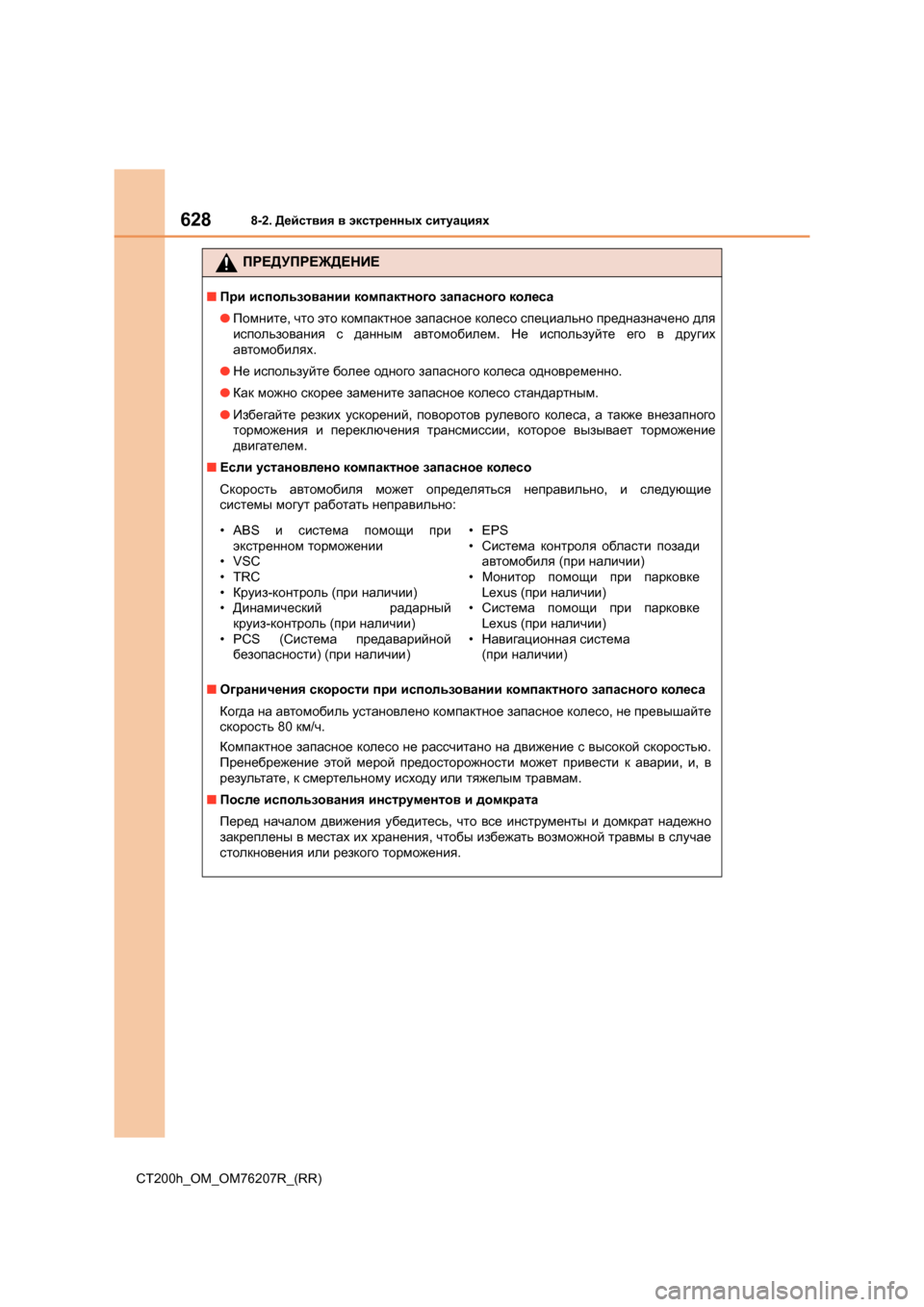

ПРЕДУПРЕЖДЕНИЕ
■ При использовании компактного запасного колеса
● Помните , что это компактное запасное колесо специально предназначено для
использования с данным автомобилем . Не используйте его в других
автомобилях .
● Не используйте более одного запасного колеса одновременно .
● Как можно скорее замените запасное колесо стандартным .
● Избегайте резких ускорений , поворотов рулевого колеса , а также внезапного
торможения и переключения трансмиссии , которое вызывает торможение
двигателем .
■ Если установлено компактное запасное колесо
Скорость автомобиля может определяться неправильно , и следующие
системы могут работать неправильно :
■ Ограничения скорости при использовании компактного запасного колеса
Когда на автомобиль установлено компактное запасное колесо , не превышайте
скорость 80 км/ч .
Компактное запасное колесо не рассчитано на движение с высокой скоростью .
Пренебрежение этой мерой предосторожности может привести к аварии , и, в
результате , к смертельному исходу или тяжелым травмам .
■ После использования инструментов и домкрата
Перед началом движения убедитесь , что все инструменты и домкрат надежно
закреплены в местах их хранения , чтобы избежать возможной травмы в случае
столкновения или резкого торможения .
•ABS и система помощи при
экстренном торможении
•VSC
•TRC
• Круиз -контроль (при наличии )
• Динамический радарный
круиз -контроль (при наличии )
•PCS ( Система предаварийной
безопасности ) (при наличии ) •EPS
•
Система контроля области позади
автомобиля (при наличии )
• Монитор помощи при парковке
Lexus ( при наличии )
• Система помощи при парковке
Lexus ( при наличии )
• Навигационная система
( при наличии )

6298-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности

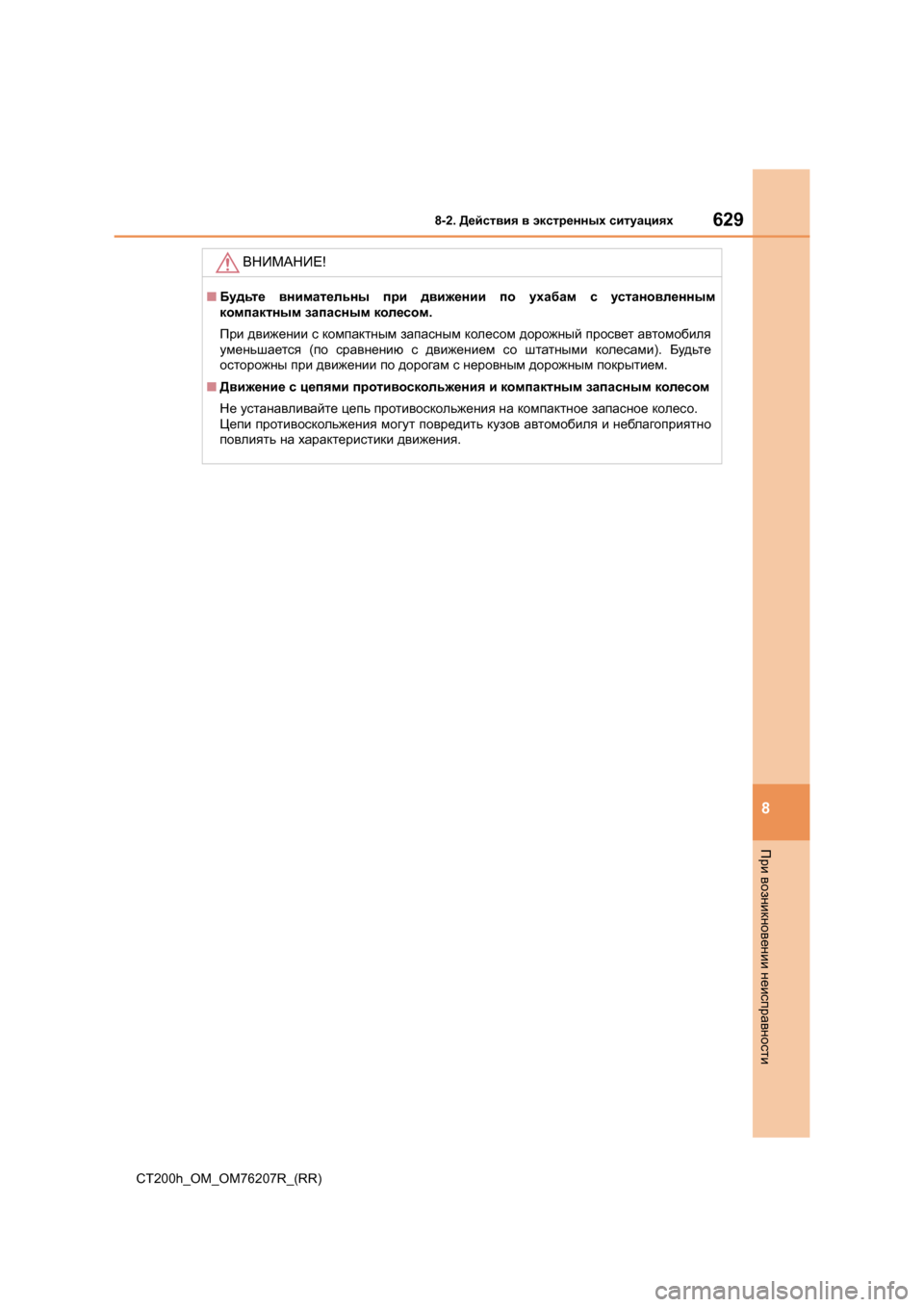

ВНИМАНИЕ !
■Будьте внимательны при движении по ухабам с установленным
компактным запасным колесом .
При движении с компактным запасным колесом дорожный просвет автомобиля
уменьшается (по сравнению с движением со штатными колесами ). Будьте
осторожны при движении по дорогам с неровным дорожным покрытием .
■ Движение с цепями противоскольжения и компактным запасным колесом
Не устанавливайте цепь противоскольжения на компактное запасное колесо .
Цепи противоскольжения могут повредить кузов автомобиля и неблагоприятно
повлиять на характеристики движения .

6308-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)

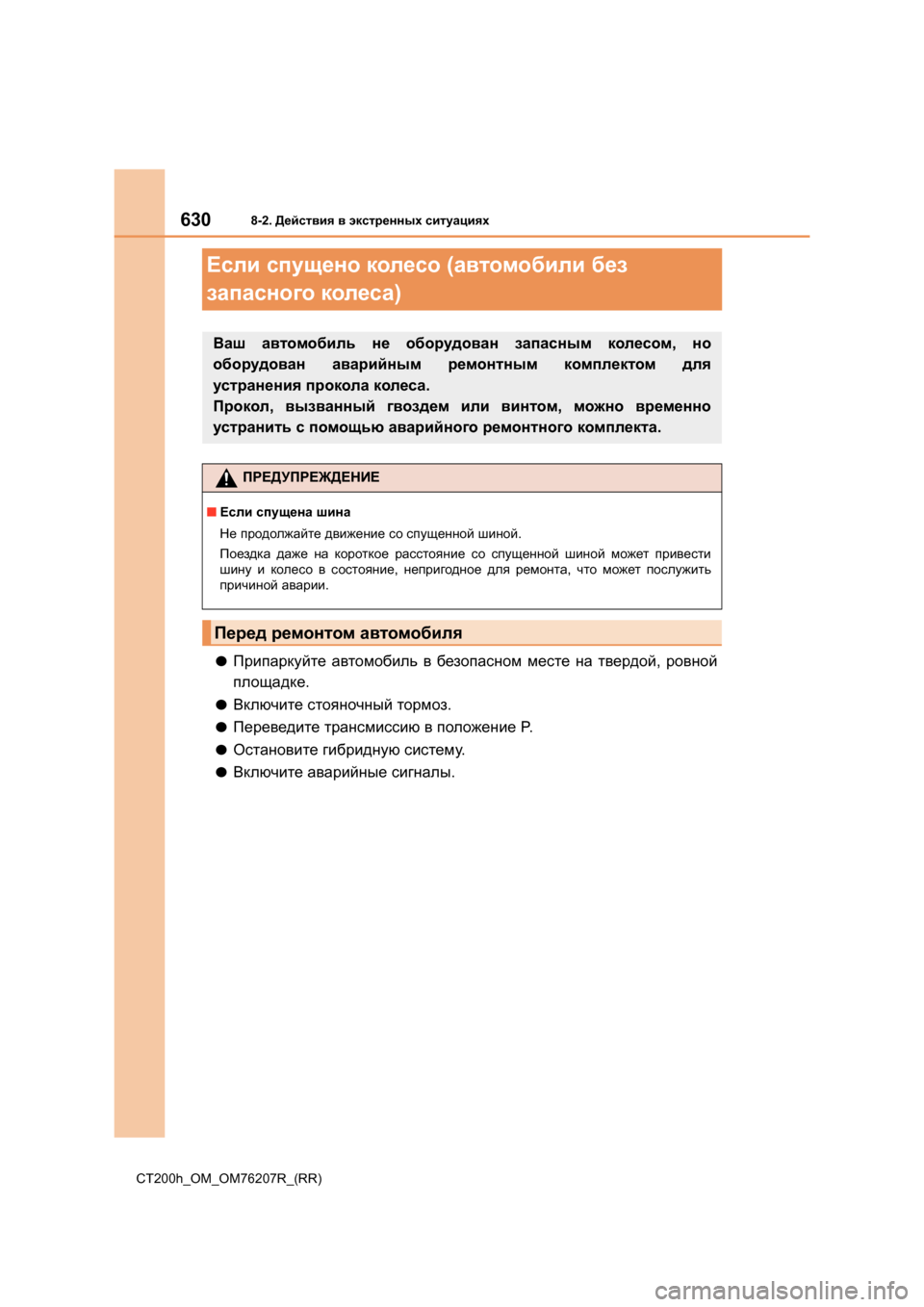

Если спущено колесо (автомобили без
запасного колеса )
●Припаркуйте автомобиль в безопасном месте на твердой , ровной
площадке .
●Включите стояночный тормоз .
●Переведите трансмиссию в положение P.
●Остановите гибридную систему .
●Включите аварийные сигналы .
Ваш автомобиль не оборудован запасным колесом , но
оборудован аварийным ремонтным комплектом для
устранения прокола колеса .
Прокол , вызванный гвоздем или винтом , можно временно
устранить с помощью аварийного ремонтного комплекта .
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной .
Поездка даже на короткое расстояние со спущенной шиной может привести
шину и колесо в состояние , непригодное для ремонта , что может послужить
причиной аварии .
Перед ремонтом автомобиля

6318-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
*: Использование домкрата (→стр. 622)

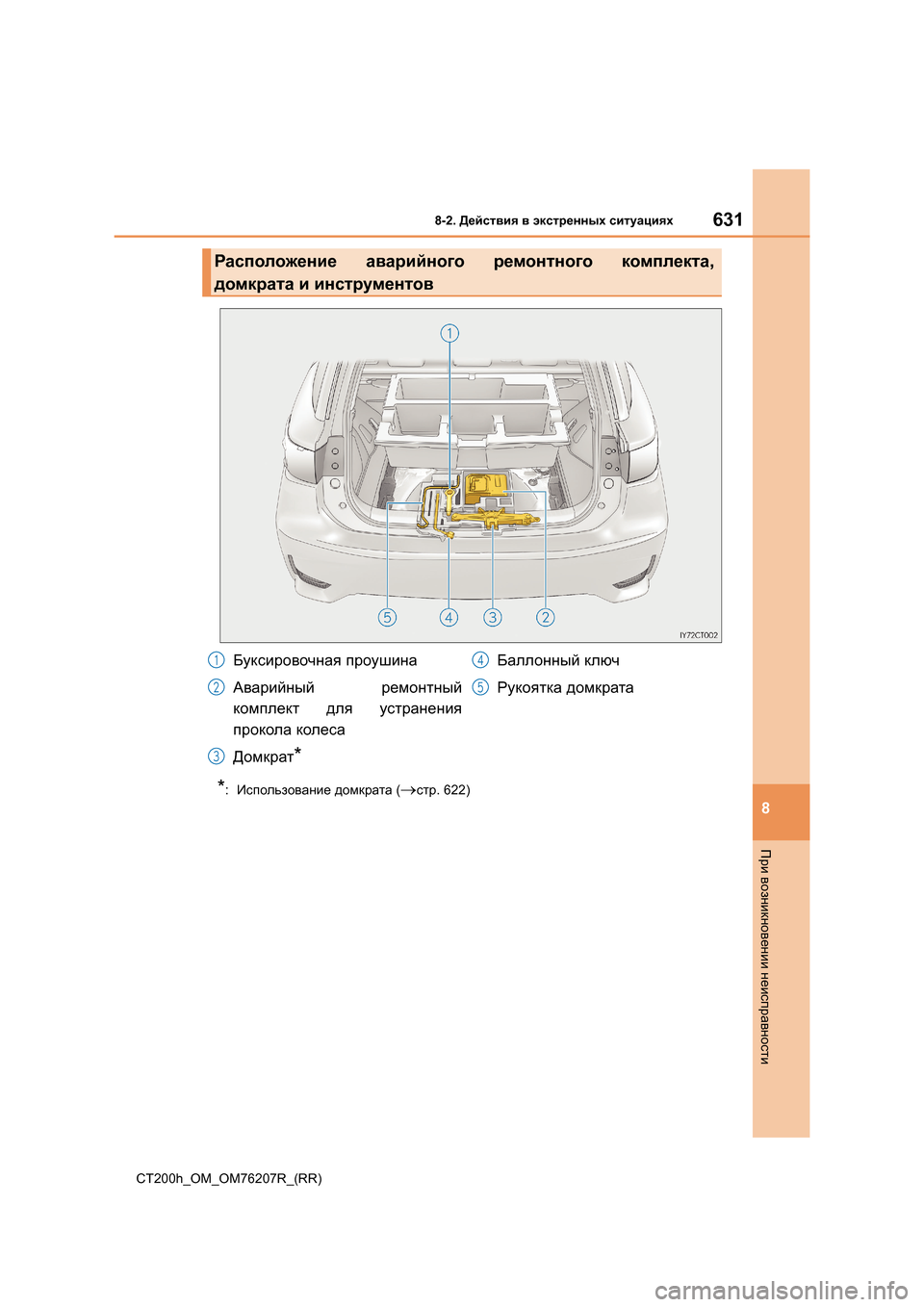

Расположение аварийного ремонтного комплекта ,
домкрата и инструментов
Буксировочная проушина
Аварийный ремонтный
комплект для устранения
прокола колеса
Домкрат
*
Баллонный ключ
Рукоятка домкрата1
2
3
4
5

6328-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Снимите центральную панель
настила .

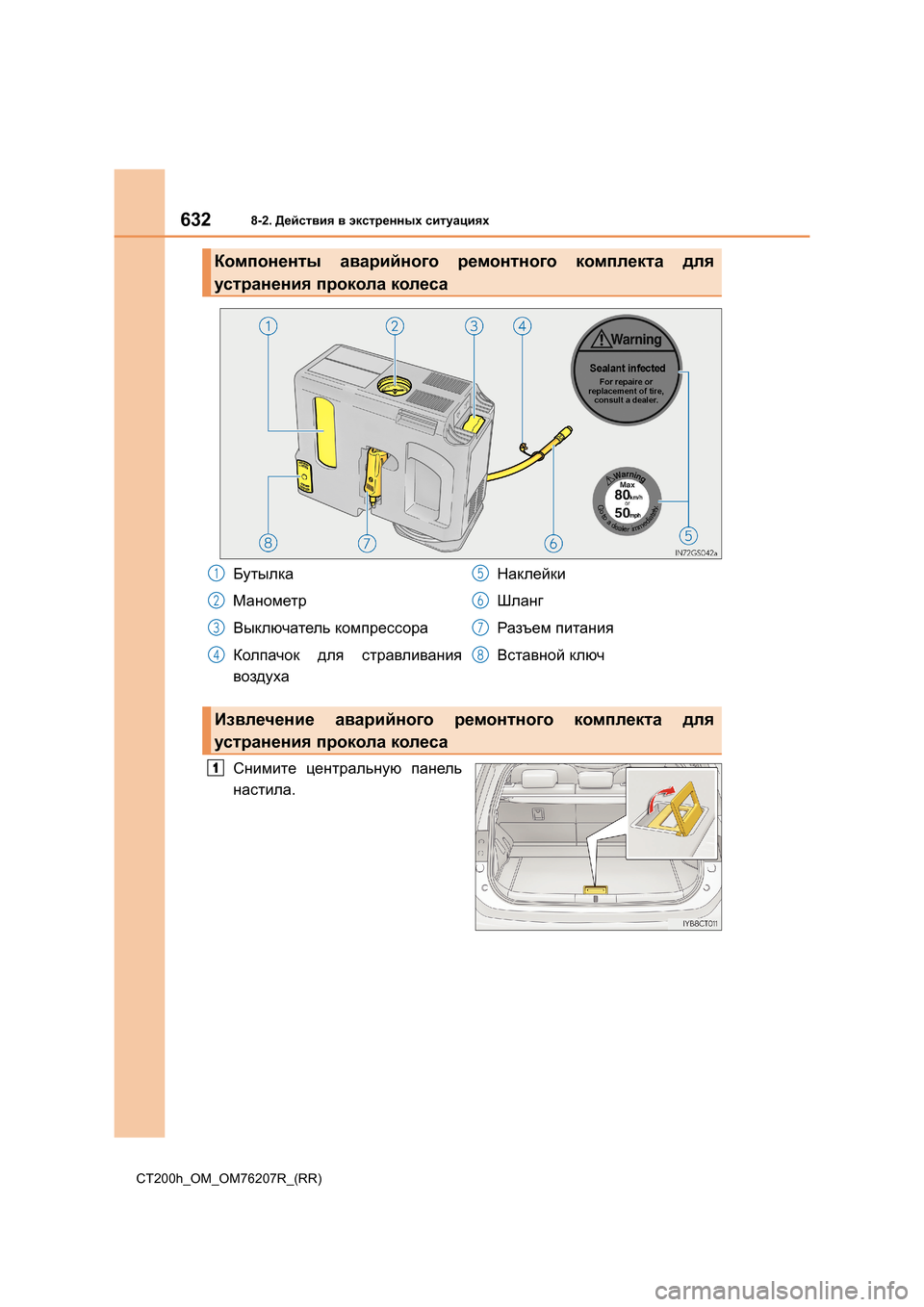

Компоненты аварийного ремонтного комплекта для
устранения прокола колеса
Бутылка
Манометр
Выключатель компрессора
Колпачок для стравливания
воздуха Наклейки
Шланг
Разъем
питания
Вставной ключ1
2
3
4
5
6
7
8
Извлечение аварийного ремонтного комплекта для
устранения прокола колеса
1
