6498-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
Откройте крышку специального
разъема для запуска от
внешней аккумуляторной
батареи .
Подключите соединительные кабели , выполнив следующие
действия :
Подключите положительный соединительный кабель к
специальному разъему для запуска от внешней аккумуляторной
батареи .
Подключите зажим на другом конце положительного кабеля к
положительной (+) клемме аккумуляторной батареи второго
автомобиля .
Подключите зажим отрицательного кабеля к отрицательной (-)
клемме аккумуляторной батареи второго автомобиля .
Зажим на другом конце отрицательного кабеля подключите к
прочно закрепленной , неподвижной и неокрашенной
металлической части автомобиля вдали от специального
разъема для запуска от внешней аккумуляторной батареи и
любых движущихся частей , как показано на рисунке .3
4
1
2
3
4

6508-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Запустите двигатель второго автомобиля . Слегка увеличьте
частоту вращения коленчатого вала двигателя и поддерживайте
ее на этом уровне в течение 5 минут , чтобы подзарядить
12- вольтную аккумуляторную батарею Вашего автомобиля .
Откройте и закройте любую из дверей автомобиля , когда
переключатель POWER находится в режиме выключения .
Поддерживая обороты двигателя на втором автомобиле ,
запустите гибридную систему своего автомобиля , установив
переключатель POWER в режим ON.
Убедитесь в том , что горит индикатор готовности “READY”. Если
индикатор не загорается , обратитесь к авторизованному дилеру
или в мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
После запуска гибридной системы снимите соединительные
провода в последовательности , обратной той , в которой они были
подсоединены .
Закройте крышку специального разъема для запуска от внешней
аккумуляторной батареи и установите в прежнее положение
крышку коробки предохранителей .
Как только гибридная система запустится , как можно скорее
произведите осмотр автомобиля у авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .5
6
7
8
9
10

6518-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
■ Запуск гибридной системы , когда 12-вольтная аккумуляторная батарея
разряжена
Гибридную систему нельзя запустить буксировкой или толчком .
■ Во избежание разрядки 12-вольтной аккумуляторной батареи
● Не включайте фары и аудиосистему при выключенной гибридной системе .
● Выключайте все ненужные электрические приборы , когда автомобиль в
течение продолжительного времени эксплуатируется при низкой скорости ,
например в пробках .
■ Когда 12-вольтная аккумуляторная батарея была снята или разряжена
● Гибридная система может не запуститься . (→ стр . 530)
● Если 12-вольтная аккумуляторная батарея разряжается , когда трансмиссия
находится в положении P, переключение в другие положения может быть
недоступно . В таком случае буксировка автомобиля возможна только с
подъемом обоих передних колес , так как передние колеса заблокированы .
( → стр . 582)
● При повторном подключении 12-вольтной аккумуляторной батареи запустите
гибридную систему и с помощью индикатора положения трансмиссии
убедитесь в том , что трансмиссию можно переключить в любое положение .
■ Зарядка 12-вольтной аккумуляторной батареи
Заряд 12-вольтной аккумуляторной батареи постепенно уменьшается , даже
когда автомобиль не используется . Это происходит вследствие естественной
разрядки и тока утечки некоторых электроприборов . Если автомобиль не
используется в течение длительного времени , 12-вольтная аккумуляторная
батарея может разрядиться и гибридная система может не запуститься .
(12- вольтная аккумуляторная батарея автоматически заряжается при работе
гибридной системы .)

6528-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Предотвращение воспламенения и взрыва 12-вольтной аккумуляторной
батареи
Во избежание случайного воспламенения огнеопасного газа , который может
выходить из 12- вольтной аккумуляторной батареи , соблюдайте следующие
меры предосторожности .
● Убедитесь в том , что соединительный кабель подключен к правильной
клемме и не имеет никаких непредусмотренных контактов с чем -либо ,
помимо соответствующей клеммы .
● Не допускайте контакта соединительного кабеля , подключенного к клемме “+”,
с любыми другими окружающими деталями или металлическими
поверхностями , такими как кронштейны или неокрашенные металлические
детали .
● Не допускайте контакта клемм “+” и “–” соединительных кабелей друг с
другом .
● Не курите , не допускайте возникновения искр или присутствия открытого огня
поблизости от 12- вольтной аккумуляторной батареи .
■ Меры предосторожности при обращении с 12- вольтными
аккумуляторными батареями
В 12- вольтной аккумуляторной батарее содержится электролит ,
представляющий собой ядовитую и агрессивную кислоту , а другие ее элементы
содержат свинец и его соединения . При обращении с 12- вольтной
аккумуляторной батареей соблюдайте следующие меры предосторожности .
● При работе с 12- вольтной аккумуляторной батареей всегда используйте
защитные очки и следите за тем , чтобы электролит не попал на кожу , одежду
или на кузов автомобиля .
● Не наклоняйте 12-вольтную аккумуляторную батарею .
● При попадании электролита на кожу или в глаза немедленно промойте
пораженные места водой и обратитесь за медицинской помощью .
Пока Вы ждете получения медицинской помощи , положите на пораженное
место влажную губку или ткань .
● Всегда мойте руки после обращения с поддоном 12-вольтной аккумуляторной
батареи , клеммами и другими элементами , относящимися к батарее .
● Не допускайте присутствия детей поблизости от 12- вольтной аккумуляторной
батареи .

6538-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
ПРЕДУПРЕЖДЕНИЕ
■ После подзарядки 12-вольтной аккумуляторной батареи
Как можно быстрее обратитесь к авторизованному дилеру или в ремонтную
мастерскую Lexus либо в другую организацию , имеющую соответствующую
квалификацию и оснащение , для проверки 12-вольтной аккумуляторной
батареи .
Если 12-вольтная аккумуляторная батарея изношена , при продолжении ее
эксплуатации может выделяться газ с неприятным запахом , оказывающий
неблагоприятное воздействие на здоровье пассажиров .
■ При замене 12-вольтной аккумуляторной батареи
→ стр . 532
ВНИМАНИЕ !
■При обращении с соединительными проводами
Подключая соединительные кабели , следите за тем , чтобы они не попали в
вентиляторы или под ремень .
■ Во избежание повреждения автомобиля
Специальный разъем для запуска от внешней аккумуляторной батареи
предназначен для зарядки 12-вольтной аккумуляторной батареи от другого
автомобиля в экстренной ситуации . Его нельзя использовать для запуска
двигателя другого автомобиля .

6548-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Если двигатель автомобиля перегрелся
●Контрольная лампа высокой температуры жидкости в системе
охлаждения (→ стр . 591) горит или мигает , либо чувствуется потеря
мощности гибридной системы . (Например , скорость автомобиля
не увеличивается .)
●На многофункциональном дисплее отображается
предупреждающее сообщение о перегреве . (→ стр . 608)
●Из-под капота идет пар .
■Контрольная лампа температуры жидкости в системе
охлаждения горит или мигает
Остановите автомобиль в безопасном месте и выключите
систему кондиционирования воздуха ; затем остановите
гибридную систему .
Если виден пар :
После того как пар спадет , осторожно поднимите капот .
Если пар не виден :
осторожно поднимите капот .
После того как гибридная система достаточно остыла ,
проверьте шланги и осмотрите радиатор на наличие протечек .
Радиатор
Вентиляторы системы
охлаждения
При больших протечках
охлаждающей жидкости
немедленно обратитесь к
авторизованному дилеру или в
ремонтную мастерскую Lexus
либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
На перегрев автомобиля могут указывать следующие
признаки :
Процедура устранения проблемы
1
2
3
1
2

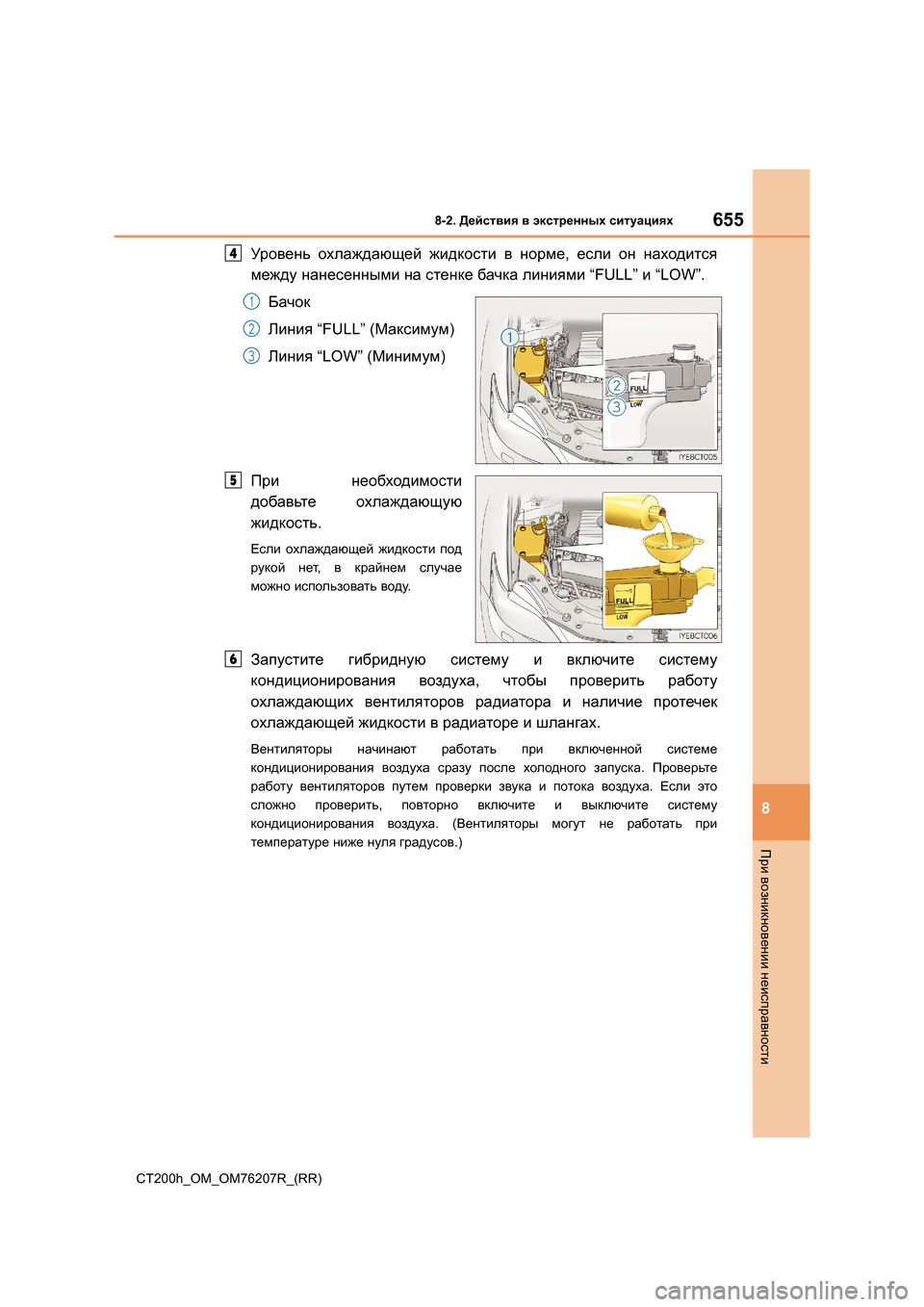

6558-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
Уровень охлаждающей жидкости в норме , если он находится
между нанесенными на стенке бачка линиями “FULL” и “LOW”.
Бачок
Линия “FULL” ( Максимум )
Линия “LOW” ( Минимум )
При необходимости
добавьте охлаждающую
жидкость .
Если охлаждающей жидкости под
рукой нет , в крайнем случае
можно использовать воду .
Запустите гибридную систему и включите систему
кондиционирования воздуха , чтобы проверить работу
охлаждающих вентиляторов радиатора и наличие протечек
охлаждающей жидкости в радиаторе и шлангах .
Вентиляторы начинают работать при включенной системе
кондиционирования воздуха сразу после холодного запуска . Проверьте
работу вентиляторов путем проверки звука и потока воздуха . Если это
сложно проверить , повторно включите и выключите систему
кондиционирования воздуха . (Вентиляторы могут не работать при
температуре ниже нуля градусов .)
4
1
2
3
5
6

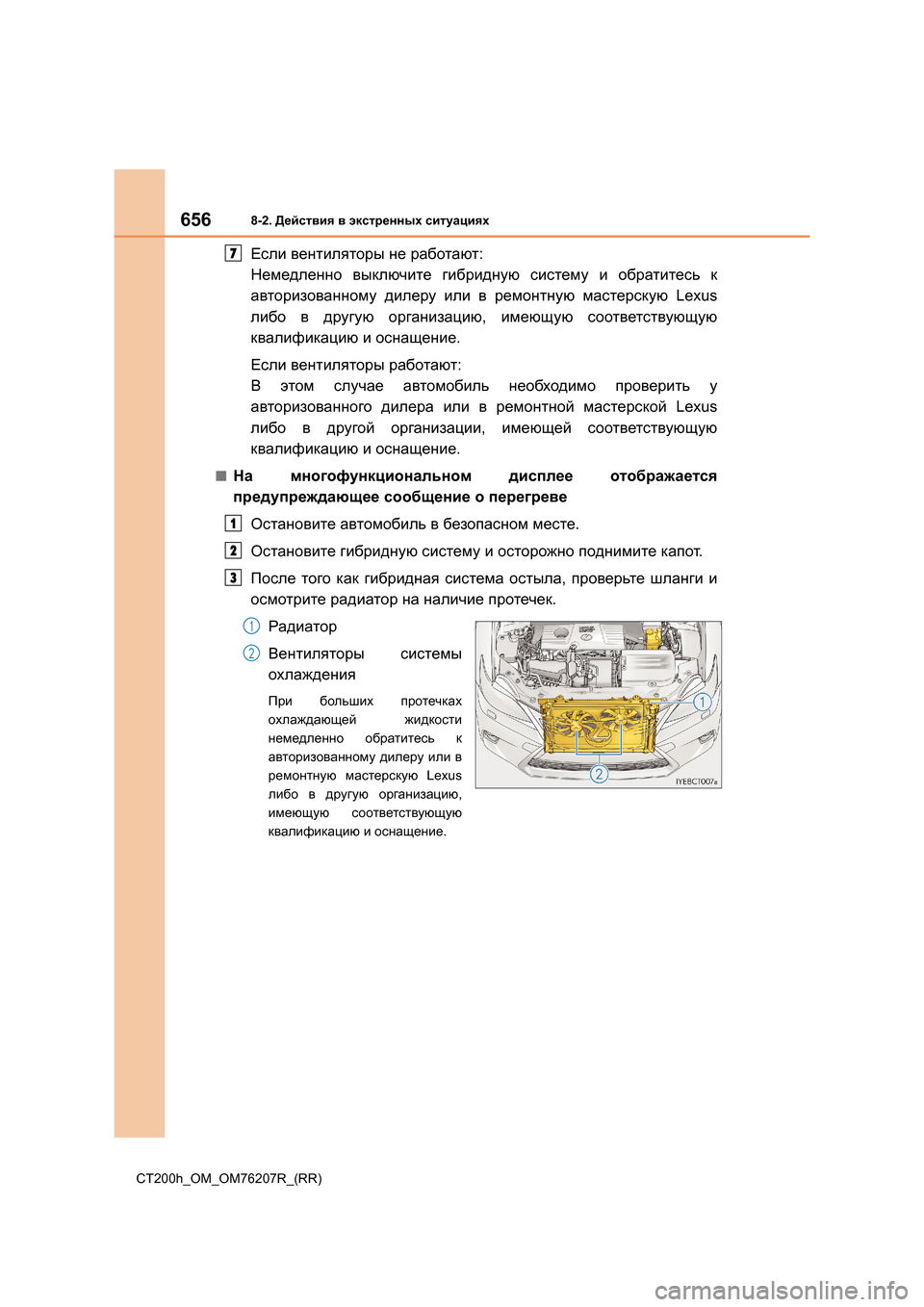

6568-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Если вентиляторы не работают :
Немедленно выключите гибридную систему и обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus
либо в другую организацию , имеющую соответствующую
квалификацию и оснащение .
Если вентиляторы работают :
В этом случае автомобиль необходимо проверить у
авторизованного дилера или в ремонтной мастерской Lexus
либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
■На многофункциональном дисплее отображается
предупреждающее сообщение о перегреве
Остановите автомобиль в безопасном месте .
Остановите гибридную систему и осторожно поднимите капот .
После того как гибридная система остыла , проверьте шланги и
осмотрите радиатор на наличие протечек .
Радиатор
Вентиляторы системы
охлаждения
При больших протечках
охлаждающей жидкости
немедленно обратитесь к
авторизованному дилеру или в
ремонтную мастерскую Lexus
либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
7
1
2
3
1
2
