2015 Lexus CT200h Инструкция по эксплуатации (in Russian)

6178-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности

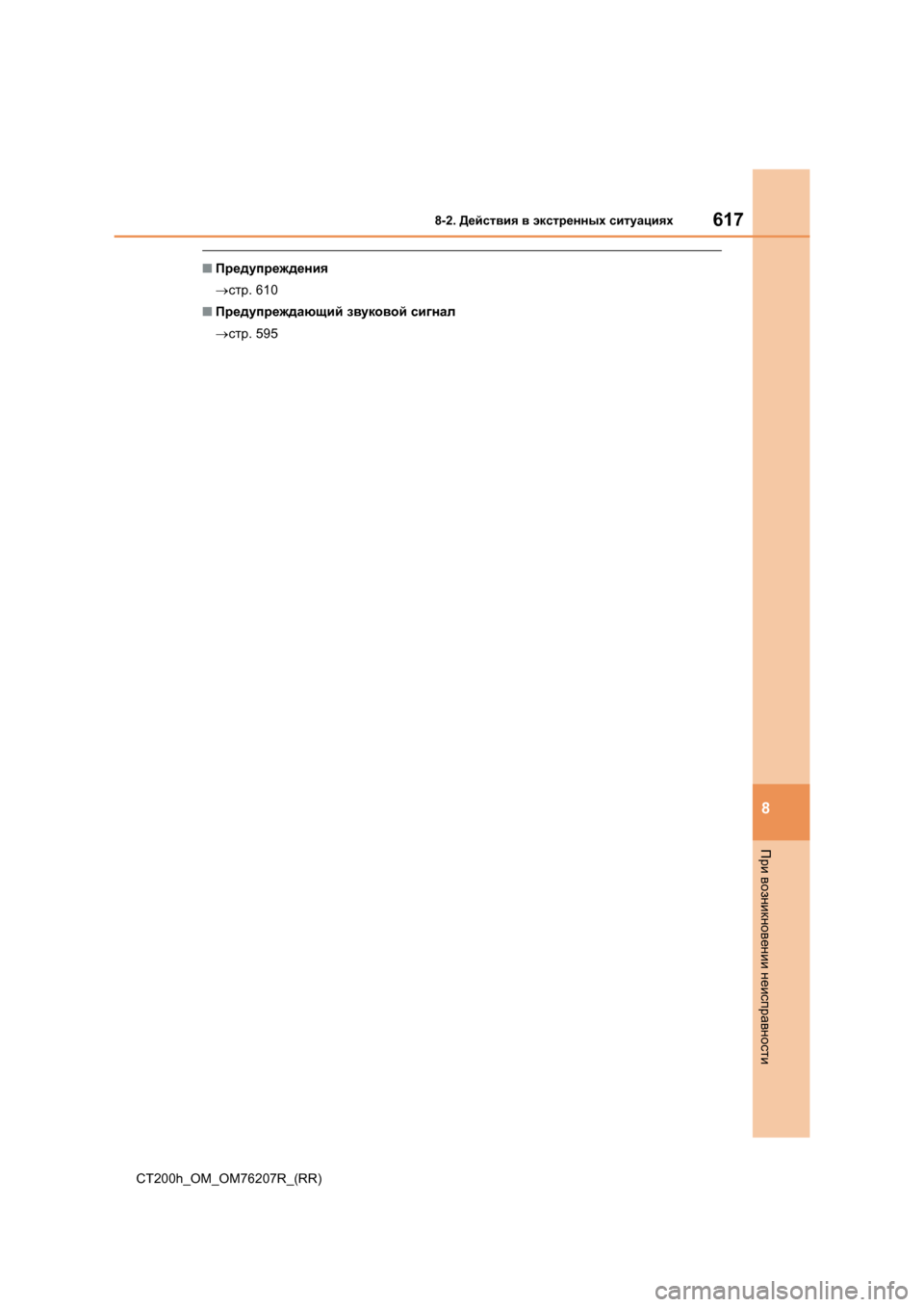

■ Предупреждения
→стр . 610
■ Предупреждающий звуковой сигнал
→ стр . 595

6188-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)

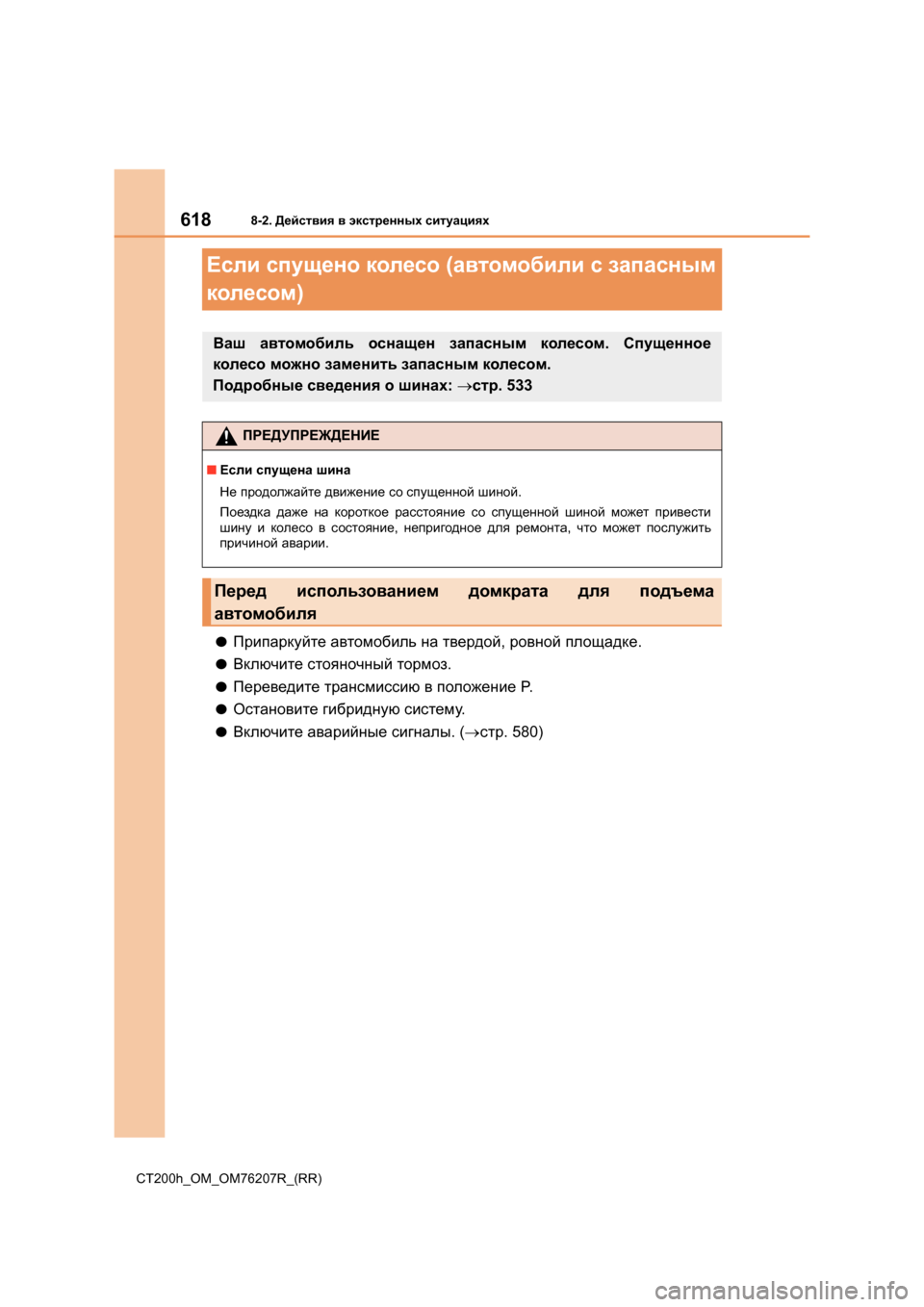

Если спущено колесо (автомобили с запасным
колесом )
●Припаркуйте автомобиль на твердой , ровной площадке .
●Включите стояночный тормоз .
●Переведите трансмиссию в положение P.
●Остановите гибридную систему .
●Включите аварийные сигналы . (→ стр . 580)
Ваш автомобиль оснащен запасным колесом . Спущенное
колесо можно заменить запасным колесом .
Подробные сведения о шинах : → стр . 533
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной .
Поездка даже на короткое расстояние со спущенной шиной может привести
шину и колесо в состояние , непригодное для ремонта , что может послужить
причиной аварии .
Перед использованием домкрата для подъема
автомобиля

6198-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности

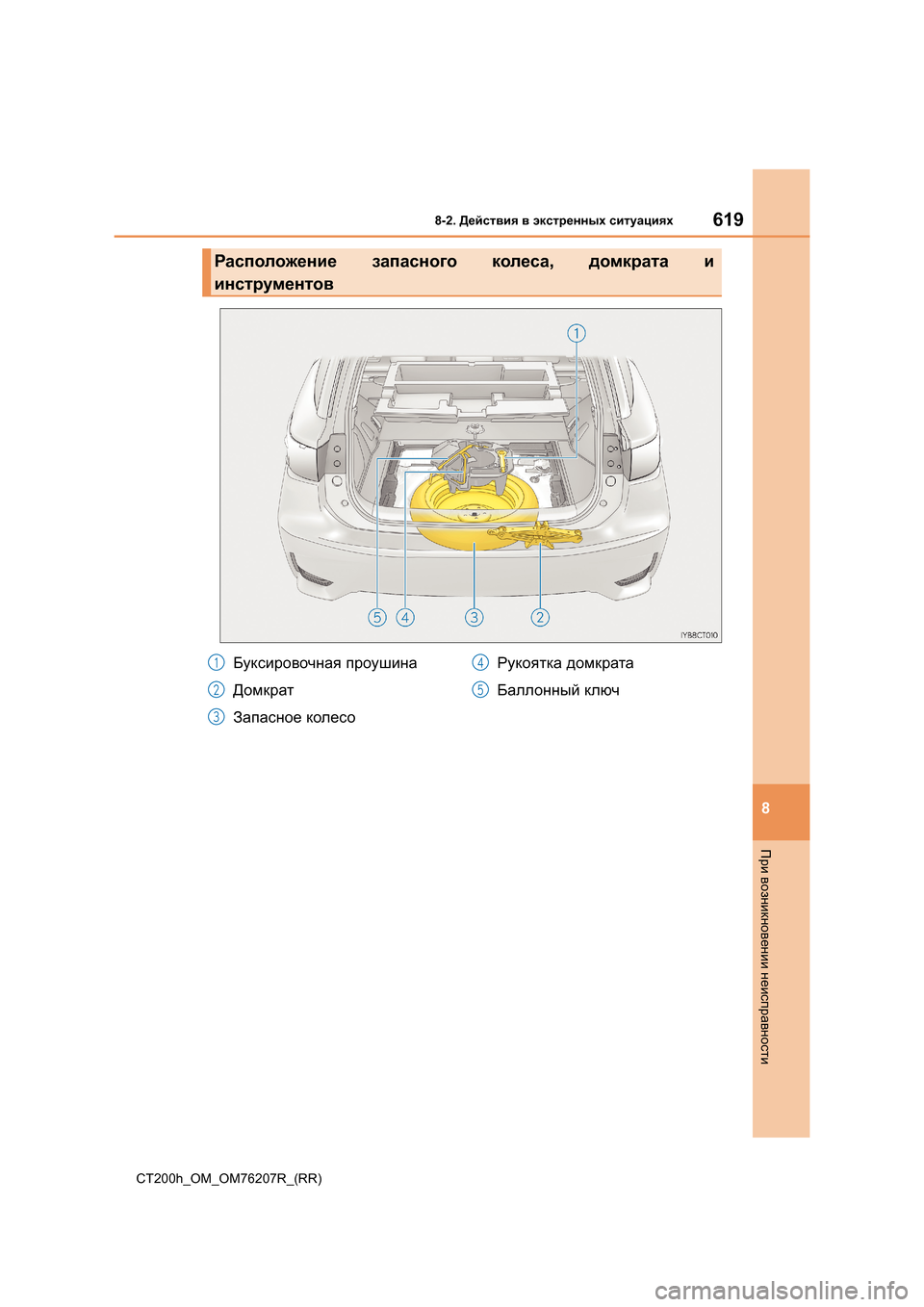

Расположение запасного колеса , домкрата и
инструментов
Буксировочная проушина
Домкрат
Запасное колесо Рукоятка
домкрата
Баллонный ключ1
2
3
4
5

6208-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)

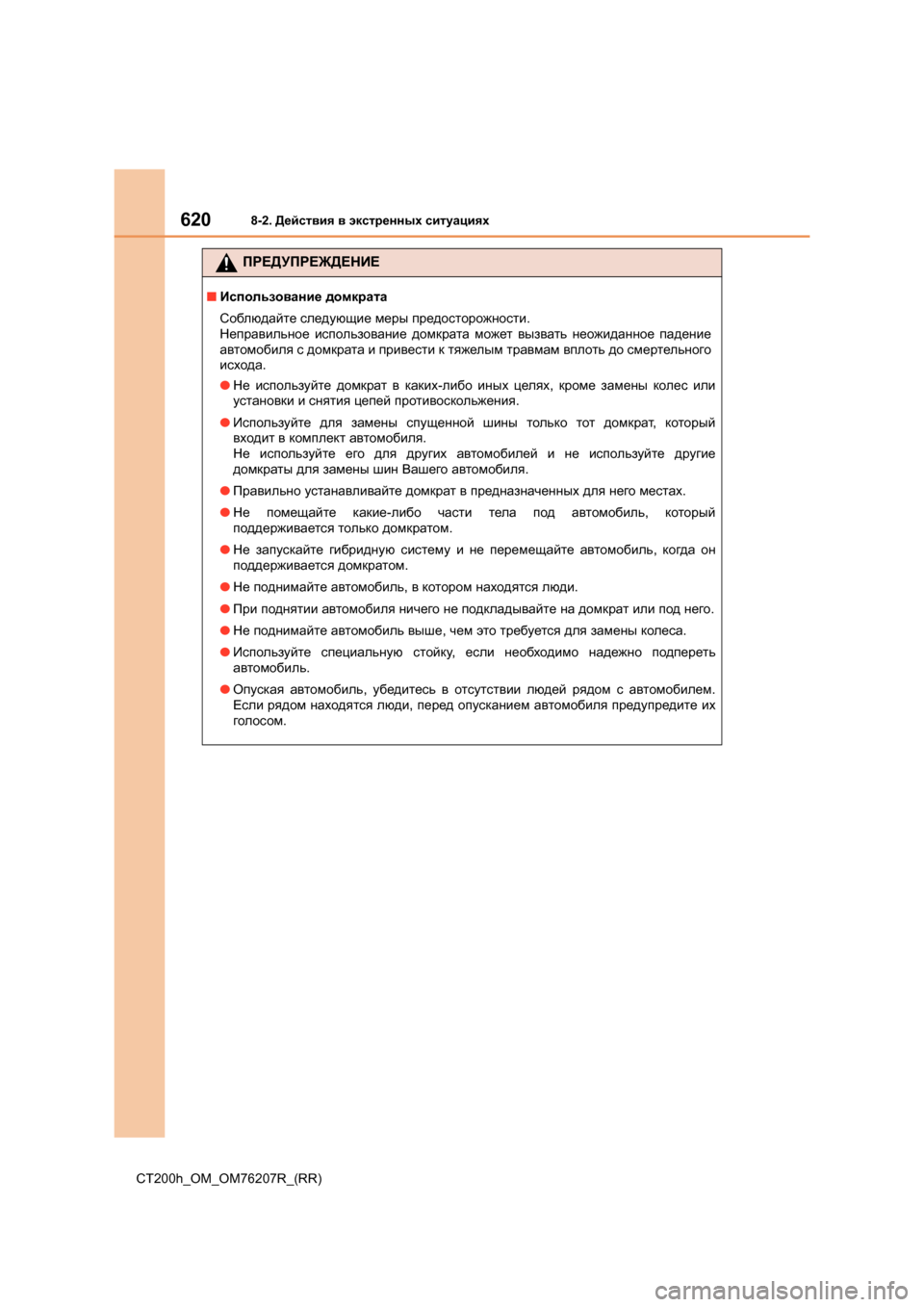

ПРЕДУПРЕЖДЕНИЕ
■ Использование домкрата
Соблюдайте следующие меры предосторожности .
Неправильное использование домкрата может вызвать неожиданное падение
автомобиля с домкрата и привести к тяжелым травмам вплоть до смертельного
исхода .
● Не используйте домкрат в каких -либо иных целях , кроме замены колес или
установки и снятия цепей противоскольжения .
● Используйте для замены спущенной шины только тот домкрат , который
входит в комплект автомобиля .
Не используйте его для других автомобилей и не используйте другие
домкраты для замены шин Вашего автомобиля .
● Правильно устанавливайте домкрат в предназначенных для него местах .
● Не помещайте какие -либо части тела под автомобиль , который
поддерживается только домкратом .
● Не запускайте гибридную систему и не перемещайте автомобиль , когда он
поддерживается домкратом .
● Не поднимайте автомобиль , в котором находятся люди .
● При поднятии автомобиля ничего не подкладывайте на домкрат или под него .
● Не поднимайте автомобиль выше , чем это требуется для замены колеса .
● Используйте специальную стойку , если необходимо надежно подпереть
автомобиль .
● Опуская автомобиль , убедитесь в отсутствии людей рядом с автомобилем .
Если рядом находятся люди , перед опусканием автомобиля предупредите их
голосом .

6218-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности

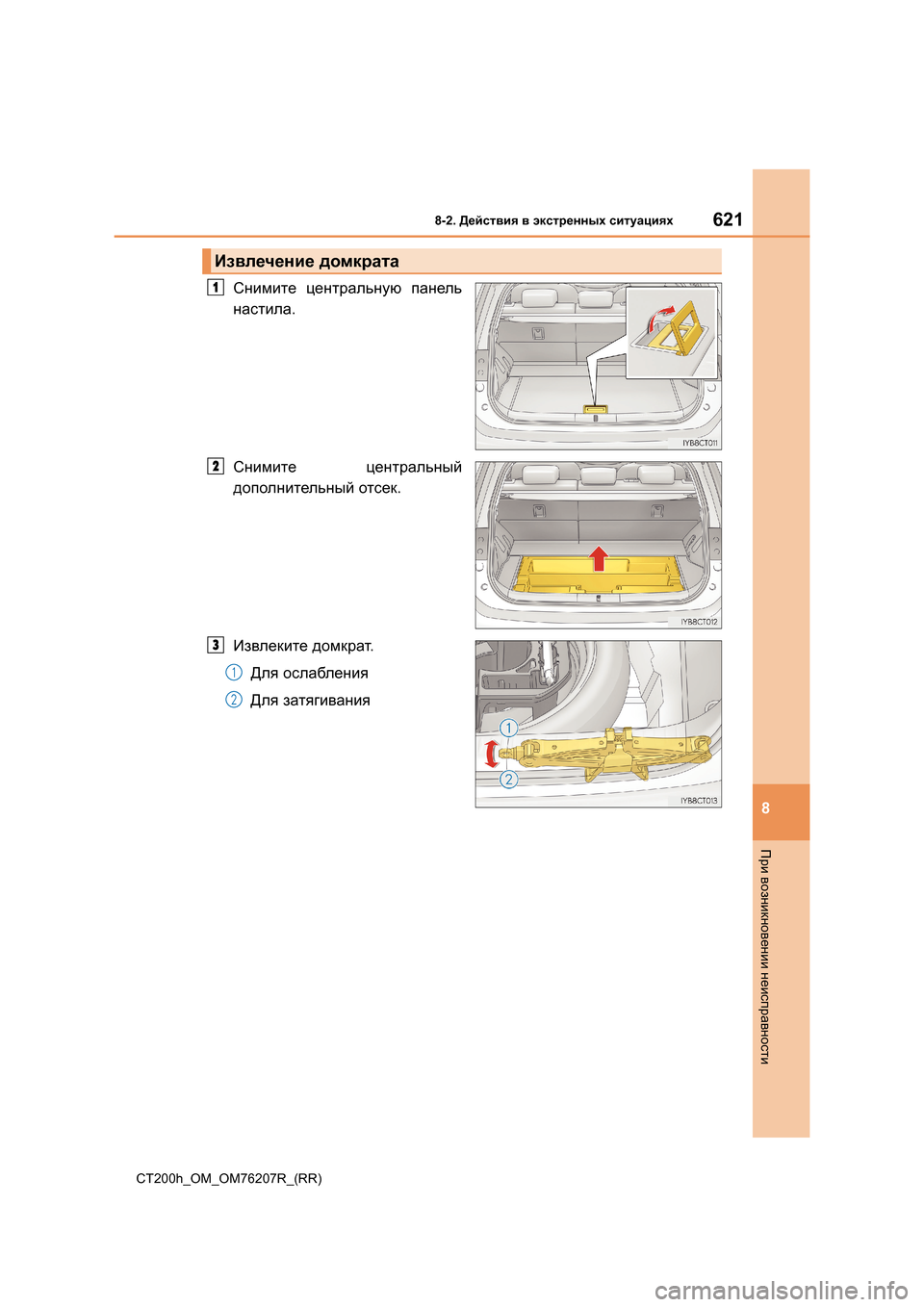

Снимите центральную панель
настила .
Снимите центральный
дополнительный отсек .
Извлеките домкрат .
Для ослабления
Для затягивания
Извлечение домкрата
1
2
3
1
2

6228-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)

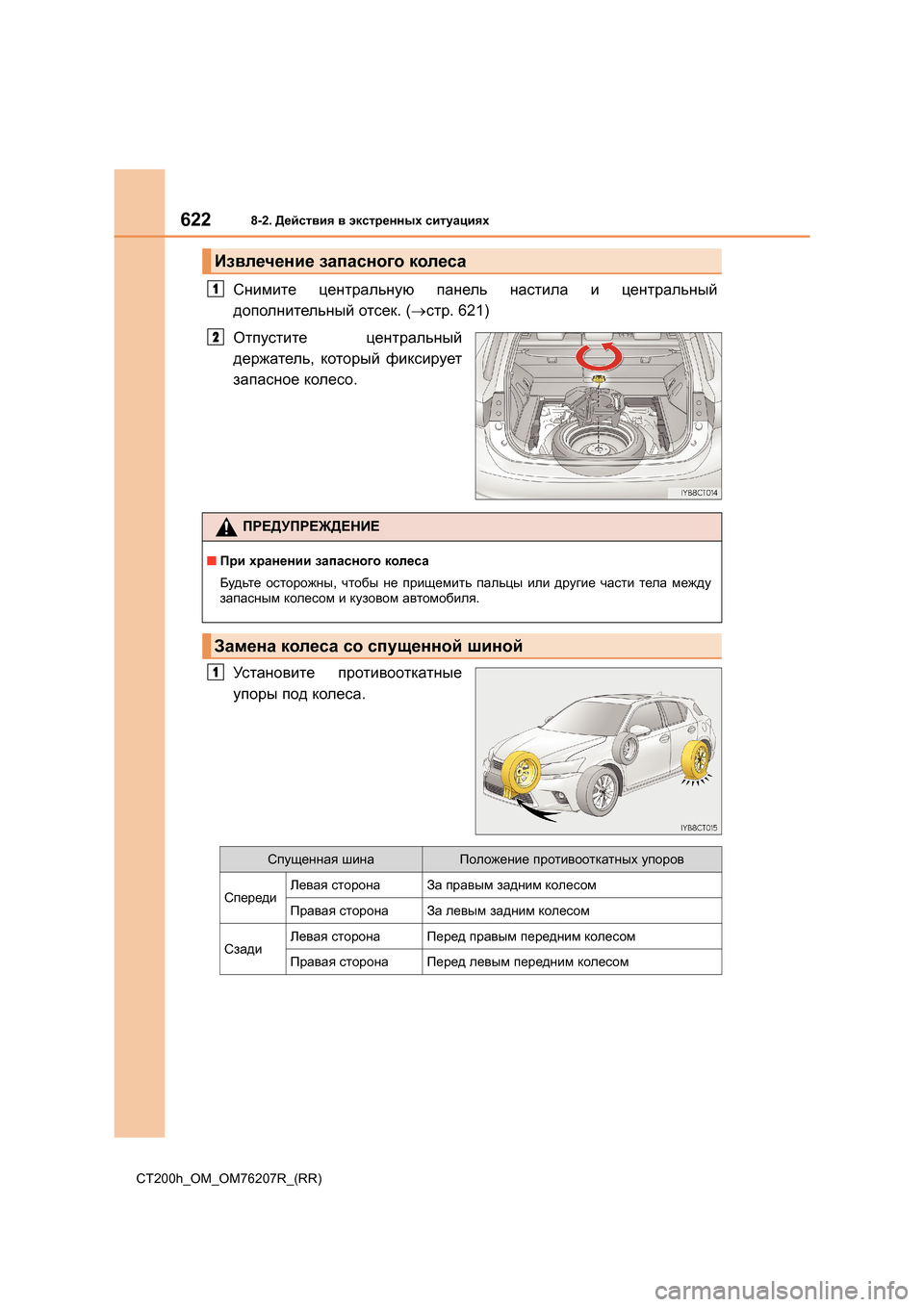

Снимите центральную панель настила и центральный
дополнительный отсек . (→ стр . 621)
Отпустите центральный
держатель , который фиксирует
запасное колесо .
Установите противооткатные
упоры под колеса .
Извлечение запасного колеса
1
2
ПРЕДУПРЕЖДЕНИЕ
■ При хранении запасного колеса
Будьте осторожны , чтобы не прищемить пальцы или другие части тела между
запасным колесом и кузовом автомобиля .
Замена колеса со спущенной шиной
1
Спущенная шинаПоложение противооткатных упоров
СпередиЛевая сторонаЗа правым задним колесом
Правая сторонаЗа левым задним колесом
СзадиЛевая сторонаПеред правым передним колесом
Правая сторонаПеред левым передним колесом

6238-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности

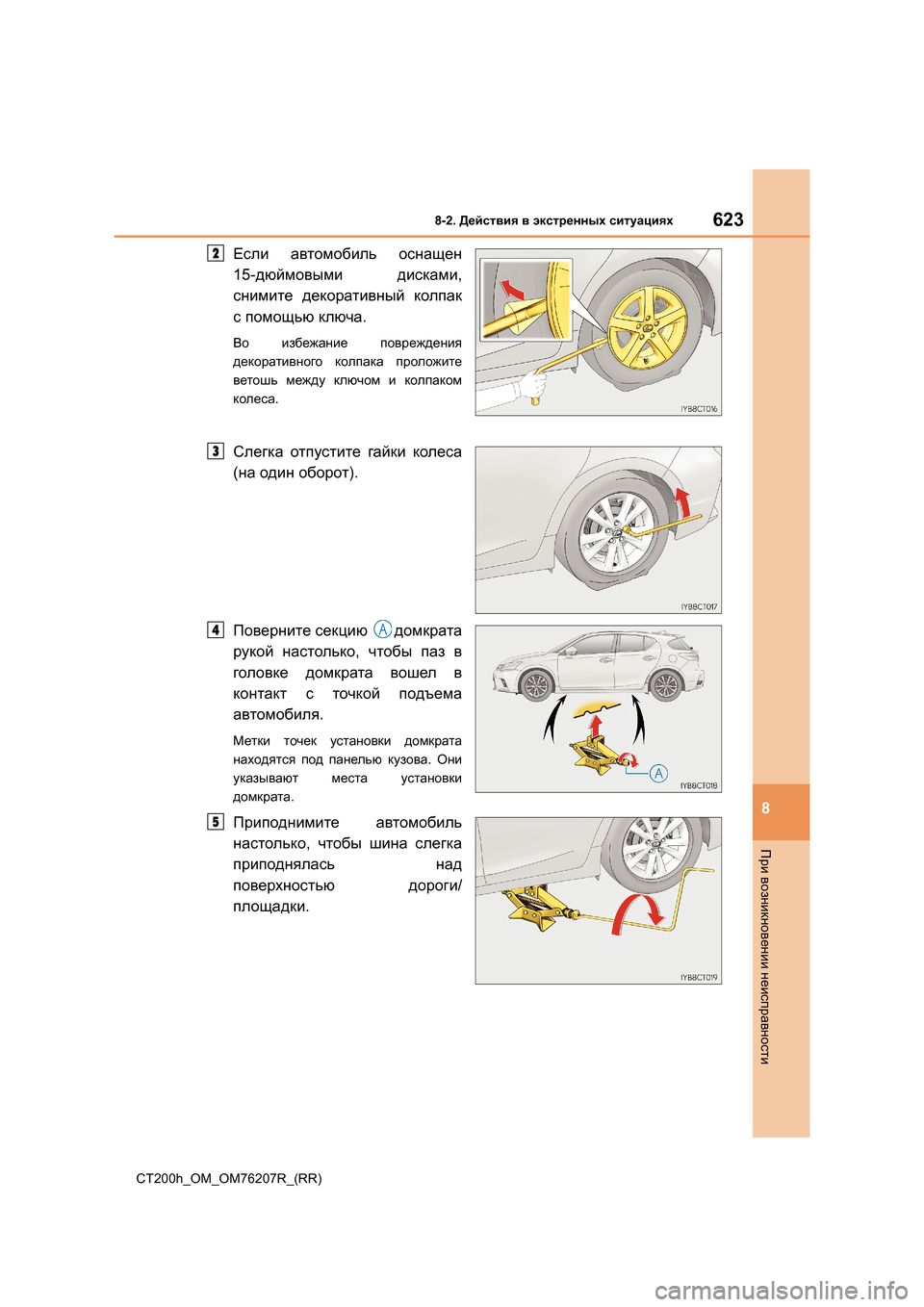

Если автомобиль оснащен
15- дюймовыми дисками ,
снимите декоративный колпак
с помощью ключа .
Во избежание повреждения
декоративного колпака проложите
ветошь между ключом и колпаком
колеса .
Слегка отпустите гайки колеса
( на один оборот ).
Поверните секцию домкрата
рукой настолько , чтобы паз в
головке домкрата вошел в
контакт с точкой подъема
автомобиля .
Метки точек установки домкрата
находятся под панелью кузова . Они
указывают места установки
домкрата .
Приподнимите автомобиль
настолько , чтобы шина слегка
приподнялась над
поверхностью дороги/
площадки .
2
3
4A
5

6248-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Отверните все колесные гайки
и снимите колесо .
После снятия колеса положите его
лицевой поверхностью колесного
диска вверх , чтобы не поцарапать .
6
ПРЕДУПРЕЖДЕНИЕ
■Замена колеса со спущенной шиной
● Не прикасайтесь к колесным дискам или области вокруг тормозов сразу после
прекращения движения .
После движения автомобиля колесные диски и область вокруг тормозов
очень сильно нагреты . Прикосновение к этим участкам руками , ногами или
другими частями тела во время замены колеса может привести к ожогам .
● Если не соблюдать эти меры предосторожности , затяжка колесных гаек может
ослабнуть и колесо может слететь , что приведет к смертельному исходу или
тяжелым травмам .
• Запрещается наносить масло или смазку на болты или гайки колес .
Масло или смазка могут привести к тому , что гайки колес будут излишне
затянуты , что вызовет повреждение болта или колесного диска . Кроме
того , масло или смазка может вызвать ослабление гаек колес , и колесо
может “слететь ”, что приведет к серьезной аварии .
Уд а л и т е масло или смазку с болтов и гаек колес .
• После замены колеса при первой возможности затяните колесные гайки с
помощью динамометрического ключа до момента 103Н•м (10,5 кгс•м ).
• Ус т а н а вл и в а я колесо , используйте только те колесные гайки , которые
специально предназначены для этого колеса .
• При наличии трещин или деформаций на резьбе болтов или гаек либо в
отверстиях под болты в колесе произведите проверку автомобиля у
авторизованного дилера или в ремонтной мастерской Lexus либо в другой
организации , имеющей соответствующую квалификацию и оснащение .
