2015 CITROEN DS5 Upute Za Rukovanje (in Croatian)

255
DS5_hr_Chap09_verifications_ed01-2015

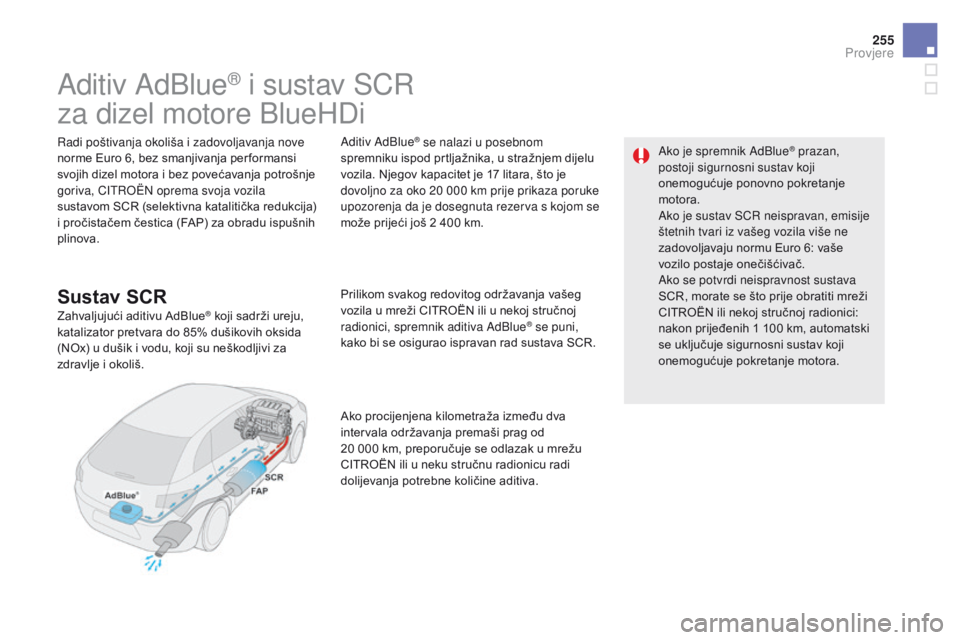

Aditiv AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući aditivu AdBlue® koji sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. Aditiv AdBlue
® se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17 litara, što je
dovoljno za oko 20 000 km prije prikaza poruke
upozorenja da je dosegnuta rezerva s kojom se
može prijeći još 2 400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između dva
intervala održavanja premaši prag od
20

000

km, preporučuje se odlazak u mrežu
CITROËN ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1 100 km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
Provjere

DS5_hr_Chap09_verifications_ed01-2015

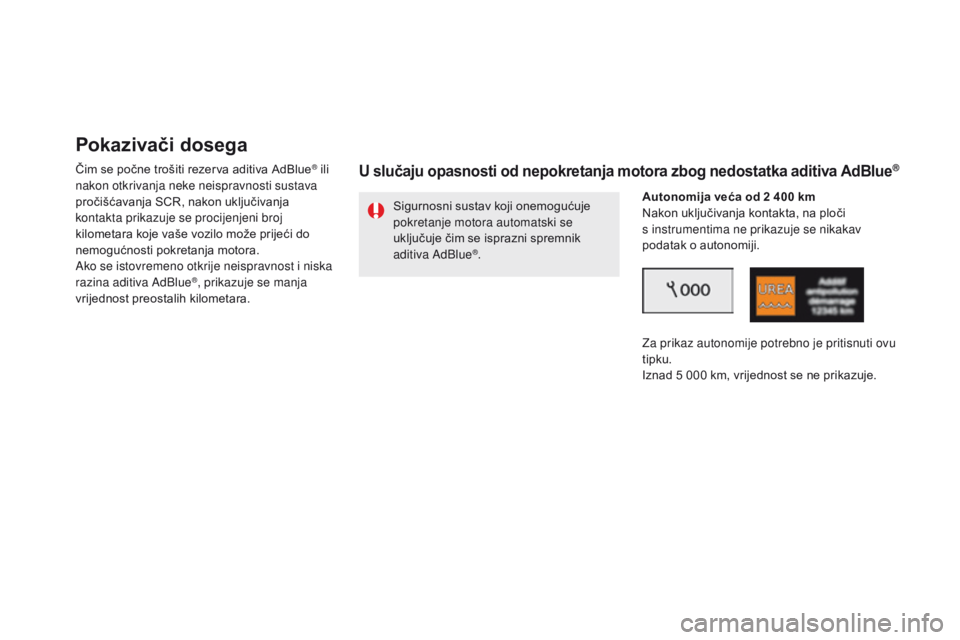

Pokazivači dosega
Čim se počne trošiti rezerva aditiva AdBlue® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva AdBlue®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
®. Autonomija veća od 2 400 km
Nakon uključivanja kontakta, na ploči
s


instrumentima ne prikazuje se nikakav
podatak o autonomiji.
Za prikaz autonomije potrebno je pritisnuti ovu
tipku.
Iznad 5 000 km, vrijednost se ne prikazuje.

257
DS5_hr_Chap09_verifications_ed01-2015
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1 500 km") što
predstavlja autonomiju izraženu u kilometrima
ili miljama.
U vožnji, svakih 300 km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja". Autonomija između 600 i 2 400 km
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja
autonomiju izraženu u kilometrima ili miljama.
U vožnji, svakih 30 sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".
Ako se to ne učini, više nećete moći pokrenuti
vozilo. Autonomija između 0 i 600 km
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
® je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora.
kv

ar vezan uz nedostatak aditiva AdBlue
®
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži CITROËN ili nekoj stručnoj
radionici radi potrebnog dolijevanja.
Ako sami dolijevate aditiv, obavezno
morate uliti u spremnik najmanje 3,8 l
aditiva AdBlue
®.
Pogledajte točku "Dolijevanja".
Provjere

DS5_hr_Chap09_verifications_ed01-2015
Ako je riječ o privremenoj
neispravnosti, upozorenje prestaje
u narednoj vožnji, nakon provjere
autoodijagnostike sustava
pročišćavanja SCR.
Sigurna zaštita motora automatski se
aktivira kad vozilo prijeđe 1 100 km
nakon potvrde neispravnosti sustava
pročišćavanja SCR. Što prije dajte
provjeriti sustav u mreži CITROËN ili u
nekoj stručnoj radionici.
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti. U slučaju otkrivanja neispravnosti
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno
za 300 km") što predstavlja doseg izražen u
kilometrima ili miljama.
U vožnji, svakih 30 sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo. Za vrijeme dopuštene vožnje
(između 1 100 km i 0 km)
U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR

259
DS5_hr_Chap09_verifications_ed01-2015
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno". Zabranjeno pokretanje
Obavezno se morate obratiti mreži CITROËN ili
nekoj stručnoj radionici.Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje
ponovno pokretanje motora. Smrzavanje aditiva AdBlue
®
Aditiv AdBlue® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
Provjere

DS5_hr_Chap09_verifications_ed01-2015
Dolijevanja aditiva AdBlue®
Spremnik aditiva AdBlue® puni se prilikom
svakog redovitog održavnja vozila u mreži
CITROËN ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.Mjere opreza
Aditiv AdBlue® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Čuvajte AdBlue
® izvan dosega djece,
u o
riginalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće. Koristite isključivo aditiv AdBlue
® koji
zadovoljava normu ISO 22241.
Aditiv se nikada ne smije razrjeđivati vodom.
Nikada ne ulijevajte aditiv u spremnik dizel
goriva.
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue® koji se
koristi za kamione.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
CITROËN ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89 l (1/2 galona).

261
DS5_hr_Chap09_verifications_ed01-2015
Ne čuvajte boce aditiva AdBlue® u
vozilu. Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša
od
-11°C. Ako nije, AdBlue
® se smrzava i ne
može se uliti u spremnik. Parkirajte vozilo
nekoliko sati na nekom manje hladnom mjestu.
Postupak
F Ugasite motor pritiskom na prekidač START/STOP. F

Z
a pristup spremniku aditiva AdBlue
®
podignite podnicu prtljažnika. Postavite
neki predmet, poput vrećice, da pridržava
lijevi dio u podignutom položaju.
Preporuke za skladištenje
AdBlue® se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.
Provjere

DS5_hr_Chap09_verifications_ed01-2015
F Otkopčajte crni plastični čep povlačenjem za jezičac. F
S tavite prste u otvor i okrenite plavi čep
za šestinu kruga u smjeru suprotnom od
kazaljki na satu.
F

O
prezno izvadite čep prema gore i ne
puštajte ga. F
U zmite bocu aditiva AdBlue®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.
