2015 CITROEN DS5 Upute Za Rukovanje (in Croatian)

247
DS5_hr_Chap09_verifications_ed01-2015

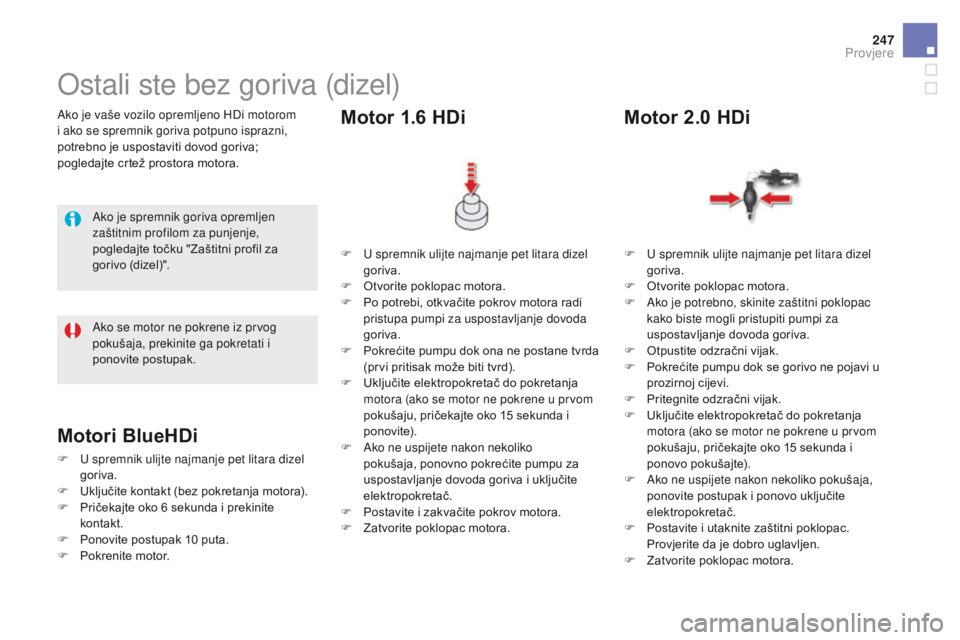

Ako je vaše vozilo opremljeno HDi motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva;
pogledajte crtež prostora motora.
Ostali ste bez goriva (dizel)
Ako je spremnik goriva opremljen
zaštitnim profilom za punjenje,
pogledajte točku "Zaštitni profil za
gorivo (dizel)".F

U
spremnik ulijte najmanje pet litara dizel
goriva.
F

O
tvorite poklopac motora.
F

P
o potrebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.
F

P
okrećite pumpu dok ona ne postane tvrda
(prvi pritisak može biti tvrd).
F

U
ključite elektropokretač do pokretanja
motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15 sekunda i
ponovite).
F

A
ko ne uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za
uspostavljanje dovoda goriva i uključite
elektropokretač.
F

P
ostavite i zakvačite pokrov motora.
F

Z
atvorite poklopac motora.
Motor 1.6 HDi
F U spremnik ulijte najmanje pet litara dizel goriva.
F

O
tvorite poklopac motora.
F

A
ko je potrebno, skinite zaštitni poklopac
kako biste mogli pristupiti pumpi za
uspostavljanje dovoda goriva.
F

O
tpustite odzračni vijak.
F

P
okrećite pumpu dok se gorivo ne pojavi u
prozirnoj cijevi.
F

P
ritegnite odzračni vijak.
F

U
ključite elektropokretač do pokretanja
motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15 sekunda i
ponovo pokušajte).
F

A
ko ne uspijete nakon nekoliko pokušaja,
ponovite postupak i ponovo uključite
elektropokretač.
F

P
ostavite i utaknite zaštitni poklopac.
Provjerite da je dobro uglavljen.
F

Z
atvorite poklopac motora.
Motor 2.0 HDi
Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak.
Motori BlueHDi
F U spremnik ulijte najmanje pet litara dizel goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte oko 6 sekunda i prekinite
kontakt.
F

P
onovite postupak 10 puta.
F

P
okrenite motor.
Provjere

DS5_hr_Chap09_verifications_ed01-2015

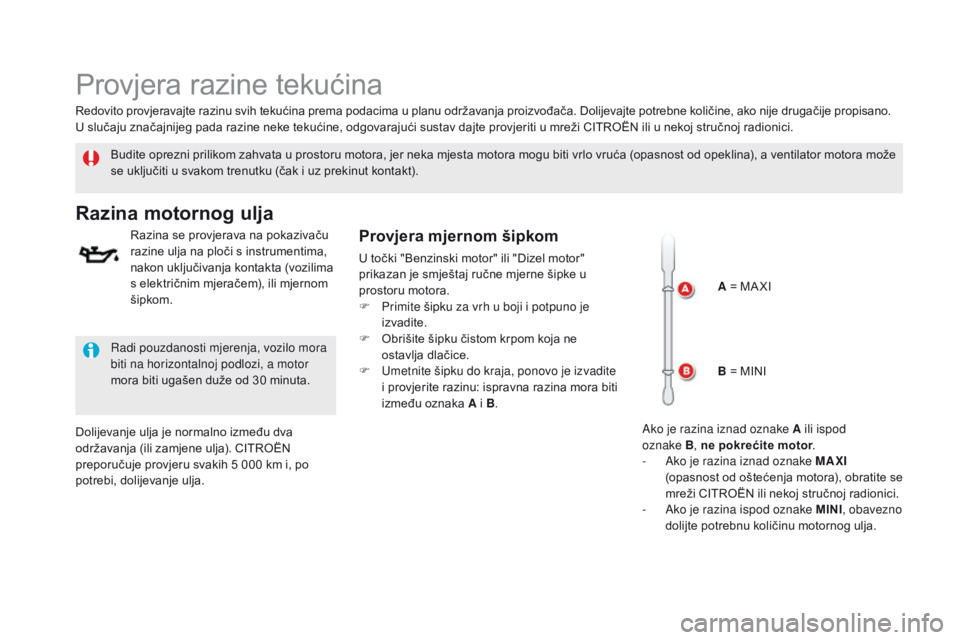

Provjera razine tekućina
Budite oprezni prilikom zahvata u prostoru motora, jer neka mjesta motora mogu biti vrlo vruća (opasnost od opeklina), a ventilator motora može
se uključiti u svakom trenutku (čak i uz prekinut kontakt).
Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima,
nakon uključivanja kontakta (vozilima
s električnim mjeračem), ili mjernom
šipkom.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). CITROËN
preporučuje provjeru svakih 5 000 km i, po
potrebi, dolijevanje ulja. Radi pouzdanosti mjerenja, vozilo mora
biti na horizontalnoj podlozi, a motor
mora biti ugašen duže od 30 minuta.
Redovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. Dolijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.Provjera mjernom šipkom
U točki "Benzinski motor" ili "Dizel motor"
prikazan je smještaj ručne mjerne šipke u
prostoru motora.
F

P
rimite šipku za vrh u boji i potpuno je
izvadite.
F

O
brišite šipku čistom krpom koja ne
ostavlja dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina mora biti
između oznaka A i B. A = MA XI
B = MINI
Ako je razina iznad oznake A ili ispod
oznake


B, ne pokrećite motor .
-

A
ko je razina iznad oznake MAXI
(opasnost od oštećenja motora), obratite se
mreži CITROËN ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MI n
I, o

bavezno
dolijte potrebnu količinu motornog ulja.

249
DS5_hr_Chap09_verifications_ed01-2015

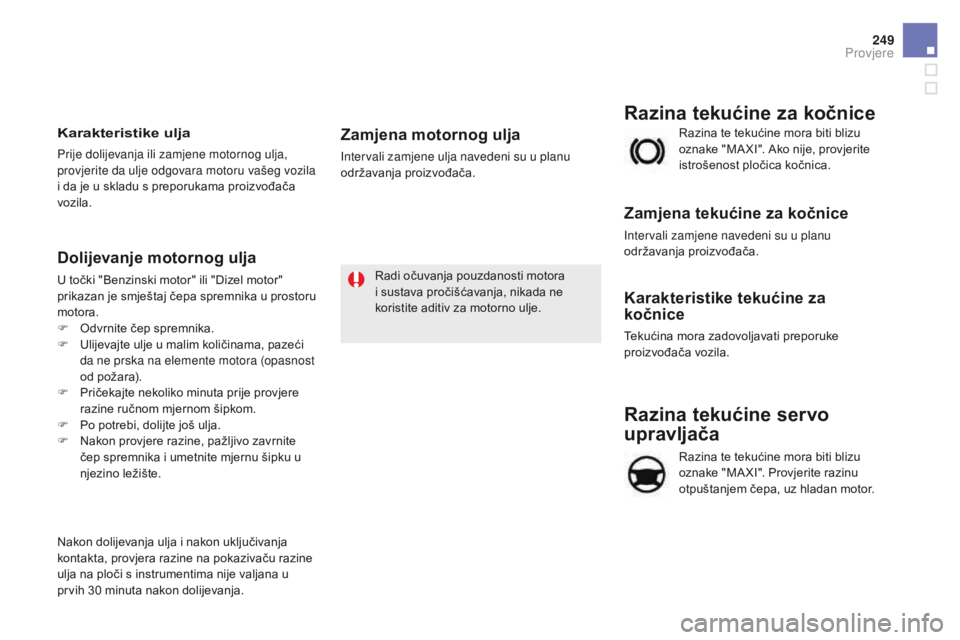

Razina tekućine servo
upravljača
Razina te tekućine mora biti blizu
oznake "MA XI". Provjerite razinu
otpuštanjem čepa, uz hladan motor. Razina te tekućine mora biti blizu
oznake "MA XI". Ako nije, provjerite
istrošenost pločica kočnica.
Razina tekućine za kočnice
Zamjena tekućine za kočnice
Intervali zamjene navedeni su u planu
održavanja proizvođača.
karakteristike tekućine za
kočnice
Tekućina mora zadovoljavati preporuke
proizvođača vozila.
karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.
Dolijevanje motornog ulja
U točki "Benzinski motor" ili "Dizel motor"
prikazan je smještaj čepa spremnika u prostoru
motora.
F
O
dvrnite čep spremnika.
F

U
lijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
F

P
ričekajte nekoliko minuta prije provjere
razine ručnom mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite
čep spremnika i umetnite mjernu šipku u
njezino ležište.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču razine
ulja na ploči s instrumentima nije valjana u
prvih 30 minuta nakon dolijevanja.
Zamjena motornog ulja
Intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
Radi očuvanja pouzdanosti motora
i sustava pročišćavanja, nikada ne
koristite aditiv za motorno ulje.
Provjere

DS5_hr_Chap09_verifications_ed01-2015

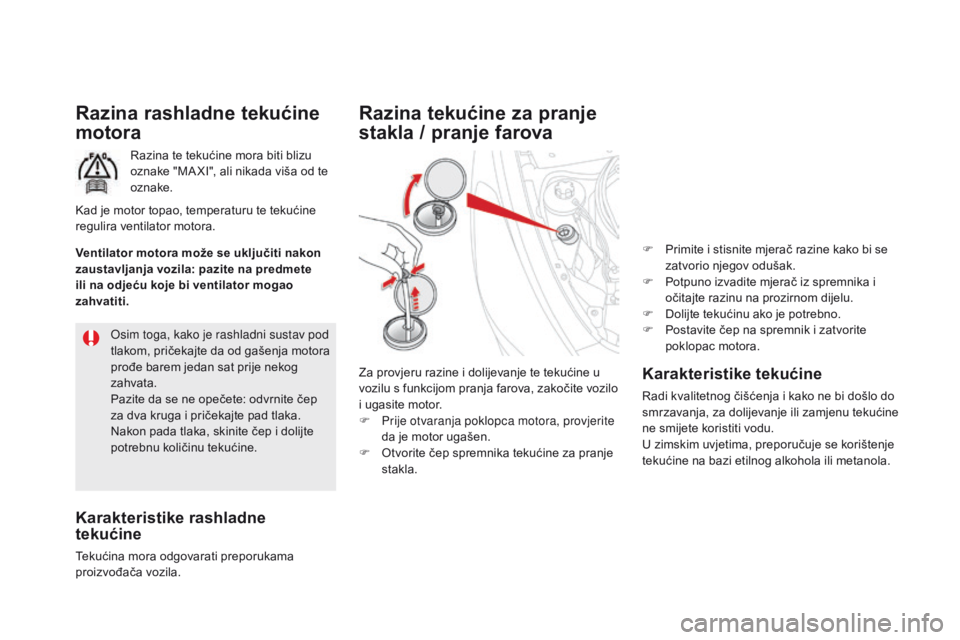

Razina rashladne tekućine
motora
Razina te tekućine mora biti blizu
oznake "MA XI", ali nikada viša od te
oznake.
karakteristike rashladne
tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila.Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora
prođe barem jedan sat prije nekog
zahvata.
Pazite da se ne opečete: odvrnite čep
za dva kruga i pričekajte pad tlaka.
Nakon pada tlaka, skinite čep i dolijte
potrebnu količinu tekućine.
Kad je motor topao, temperaturu te tekućine
regulira ventilator motora.
Ventilator motora može se uključiti nakon
zaustavljanja vozila: pazite na predmete
ili na odjeću koje bi ventilator mogao
zahvatiti.
karakteristike tekućine
Radi kvalitetnog čišćenja i kako ne bi došlo do
smrzavanja, za dolijevanje ili zamjenu tekućine
ne smijete koristiti vodu.
U zimskim uvjetima, preporučuje se korištenje
tekućine na bazi etilnog alkohola ili metanola.
Razina tekućine za pranje
stakla / pranje farova
Za provjeru razine i dolijevanje te tekućine u
vozilu s funkcijom pranja farova, zakočite vozilo
i ugasite motor.
F

P
rije otvaranja poklopca motora, provjerite
da je motor ugašen.
F

O
tvorite čep spremnika tekućine za pranje
stakla. F

P
rimite i stisnite mjerač razine kako bi se
zatvorio njegov odušak.
F
P
otpuno izvadite mjerač iz spremnika i
očitajte razinu na prozirnom dijelu.
F
D
olijte tekućinu ako je potrebno.
F
P
ostavite čep na spremnik i zatvorite
poklopac motora.

251
DS5_hr_Chap09_verifications_ed01-2015
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži CITROËN ili u nekoj
stručnoj radionici.
Iskorišteni proizvodi
Dolijevanje aditiva
Dolijevanje aditiva treba obavezno obaviti u
mreži CITROËN ili u nekoj stručnoj radionici, u
što kraćem roku.
Razina aditiva za gorivo
(dizel motor s pročistačem
čestica)
Na minimalnu razinu aditiva
upozorava paljenje žaruljice
Service, uz zvučni signal i poruku
na ekranu na ploči s instrumentima.
Provjere

DS5_hr_Chap09_verifications_ed01-2015

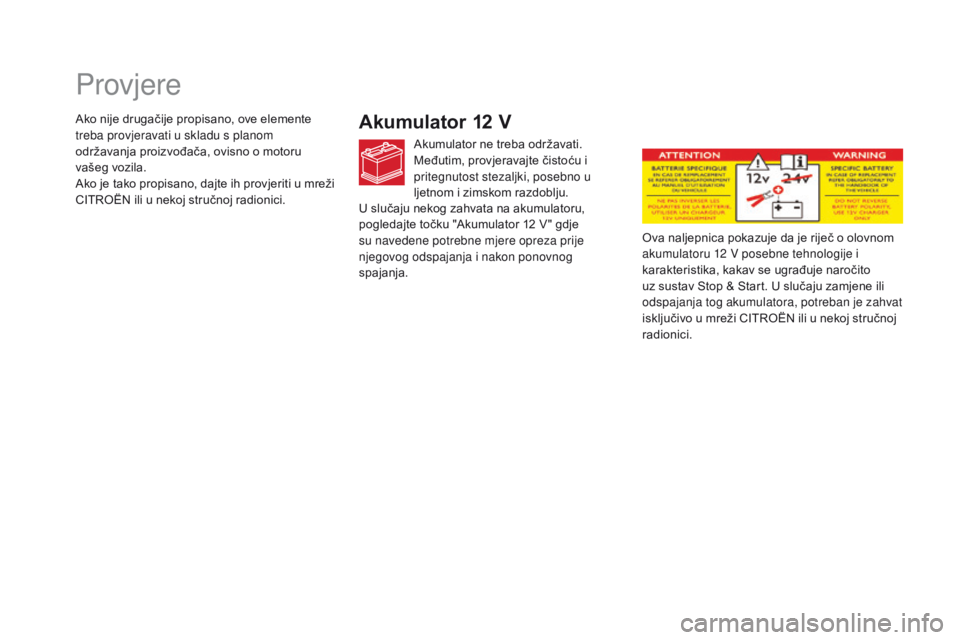

Provjere
Akumulator 12 V
Akumulator ne treba održavati.
Međutim, provjeravajte čistoću i
pritegnutost stezaljki, posebno u
ljetnom i zimskom razdoblju.Ova naljepnica pokazuje da je riječ o olovnom
akumulatoru 12
V posebne tehnologije i
karakteristika, kakav se ugrađuje naročito
uz sustav Stop & Start. U slučaju zamjene ili
odspajanja tog akumulatora, potreban je zahvat
isključivo u mreži CITROËN ili u nekoj stručnoj
radionici.
Ako nije drugačije propisano, ove elemente
treba provjeravati u skladu s planom
održavanja proizvođača, ovisno o motoru
vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži
CITROËN ili u nekoj stručnoj radionici.
U slučaju nekog zahvata na akumulatoru,
pogledajte točku "Akumulator 12
V " gdje
su navedene potrebne mjere opreza prije
njegovog odspajanja i nakon ponovnog
spajanja.

253
DS5_hr_Chap09_verifications_ed01-2015
Pročistač čestica (dizel)
Privremeno paljenje ove žaruljice i
poruka na višenamjenskom ekranu
upozoravaju na početak zasićenja
pročistača čestica.
Čim to dopuste uvjeti u prometu,
potrebno je izvršiti regeneraciju
pročistača u vožnji brzinom od 60
km/h
ili većom, dok se ne ugasi žaruljica.
Ako žaruljica ostane upaljena, riječ je
o nedostatku aditiva; pogledajte točku
"Razina aditiva za dizel gorivo".
U novom vozilu, prilikom prvih
postupaka regeneracije pročistača
čestica može se osjetiti miris
"izgorenog", što je potpuno normalna
pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja iznimno može biti
vodene pare u ispuhu. Ta pojava ne
utječe na ponašanje vozila, kao ni na
okoliš.
U planu održavanja proizvođača
navedeni su intervali njihove
zamjene.
Pročistač zraka i pročistač u kabini
Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U planu održavanja proizvođača
navedeni su intervali njegove
zamjene.
Pročistač ulja
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte i
dvaput češće
.
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Upravljani mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Automatski mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Provjere

DS5_hr_Chap09_verifications_ed01-2015

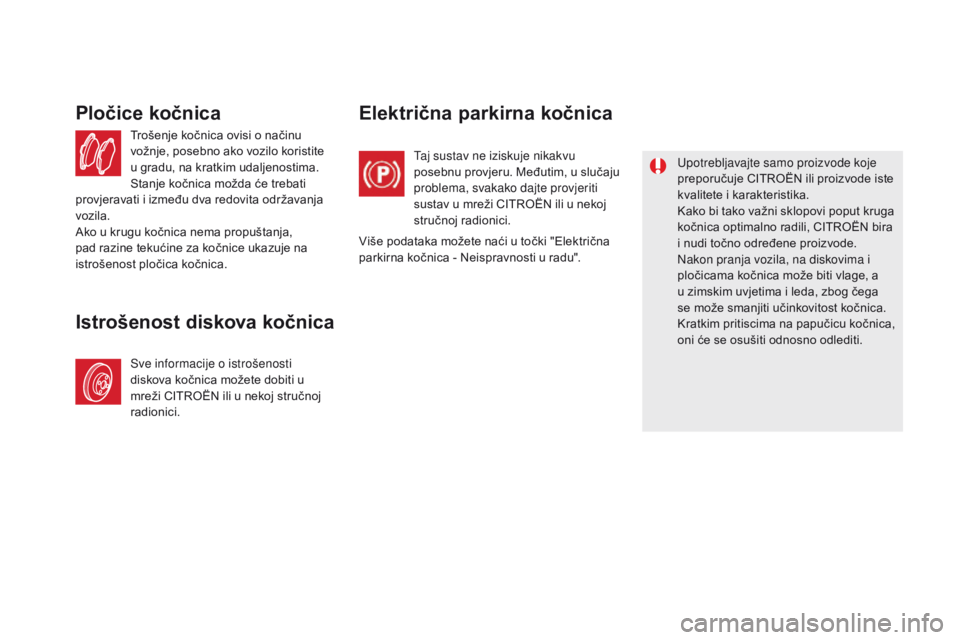

Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
provjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Pločice kočnica
Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Istrošenost diskova kočnica Električna parkirna kočnica
Taj sustav ne iziskuje nikakvu
posebnu provjeru. Međutim, u slučaju
problema, svakako dajte provjeriti
sustav u mreži CITROËN ili u nekoj
stručnoj radionici.
Upotrebljavajte samo proizvode koje
preporučuje CITROËN ili proizvode iste
kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, CITROËN bira
i nudi točno određene proizvode.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,
oni će se osušiti odnosno odlediti.
Više podataka možete naći u točki "Električna
parkirna kočnica - Neispravnosti u radu".
