2015 CITROEN DS5 Upute Za Rukovanje (in Croatian)

111
DS5_hr_Chap04_conduite_ed01-2015
F Uz pritisnutu papučicu kočnice, uključite položaj P ili
n.
F

P
okrenite motor.
U protivnom, oglašava se zvučni signal, a na
ekranu na ploči s instrumentima prikazuje se
poruka.
F

N
akon pokretanja motora, pritisnite
papučicu kočnice.
F

U
ključite položaj R, D ili M .
Pokretanje vozila
Kad motor radi u praznom hodu, uz
otpuštene kočnice, uključivanjem
položaja R, D ili M , vozilo se počinje
kretati čak i bez pritiska na papučicu
gasa.
Zato djecu ne ostavljajte bez nadzora u
vozilu s pokrenutim motorom.
Ako se neki zahvat održavanja mora
obaviti uz pokrenut motor, pritegnite
parkirnu kočnicu i uključite položaj P .
Ako se parkirna kočnica ne otpusti
automatski, provjerite jesu li prednja
vrata dobro zatvorena.
U vožnji nikada ne uključujte položaj n
.
N

ikada ne uključujte položaje P ili R ako
vozilo nije potpuno zaustavljeno.
Automatski način rada
F Uključite položaj D u kojem mjenjač
automatski mijenja šest stupnjeva
prijenosa.
Mjenjač tada radi u samoprilagodljivom načinu,
bez intervencija vozača. On stalno bira stupanj
prijenosa koji najbolje odgovara stilu vožnje,
profilu ceste i opterećenju vozila.
Ako želite postići maksimalno ubrzanje ne
mijenjajući položaj ručice mjenjača, do kraja
pritisnite papučicu gasa (kick down). Mjenjač
će automatski uključiti niži stupanj prijenosa ili
će zadržati postojeći, do najveće brzine vrtnje
motora.
Pri kočenju, mjenjač automatski uključuje niže
stupnjeve prijenosa, radi učinkovitog kočenja
motorom.
Ako naglo otpustite papučicu gasa, mjenjač iz
sigurnosnih razloga neće uključiti viši stupanj
prijenosa.
Ako u vožnji slučajno uključite
položaj

n, p

ričekajte da se motor uspori
prije uključivanja položaja D kako biste
mogli ubrzati.
Ako ne pritisnete papučicu kočnice
prije premještanja ručice mjenjača iz
položaja
P, ova žaruljica ili ova sličica
pali se na ploči s instrumentima, uz
poruku, bljeskanje slova P i zvučni
signal.
F

P

rovjerite odgovara li prikazani položaj na
ploči s instrumentima uključenom položaju.
F

P

ostupno otpuštajte papučicu kočnice.
Ako je parkirna kočnica ručno otpuštena, vozilo
se odmah počinje kretati.
Ako je parkirna kočnica pritegnuta i ako je
uključen automatski način rada, postupno
ubrzajte.
Vožnja

DS5_hr_Chap04_conduite_ed01-2015
Ručni način rada
F Uključite položaj M za sekvencijalno
mijenjanje šest stupnjeva prijenosa.
F

G
urnite ručicu prema znaku + za
uključivanje višeg stupnja prijenosa.
F

P
ovucite ručicu prema znaku - za
uključivanje nižeg stupnja prijenosa.
Pojedini stupnjevi prijenosa mogu se uključivati
samo ako to dopuštaju uvjeti brzine vozila i
broja okretaja motora. U protivnom, trenutačno
se nameću zakonitosti automatskog načina
rada.
Na ploči s instrumentima gasi
se
D, a redom se prikazuju brojevi
uključenog stupnja prijenosa.
U slučaju premalog ili prevelikog broja okretaja
motora, izabrani stupanj prijenosa bljeska
nekoliko sekunda, zatim se prikazuje stvarno
uključen stupanj prijenosa.
Kad je vozilo zaustavljeno ili se kreće vrlo
sporo, mjenjač automatski uključuje 1 . stupanj.
Za vrijeme promjena stupnjeva prijenosa nije
potrebno otpuštati papučicu gasa.
Iz položaja D (automatski rad) u položaj M
(ručno mijenjanje) možete prijeći u svakom
trenutku.
Programi sport i snijeg ne mogu se uključiti u
ručnom načinu rada.
Programi sport i snijeg
Program sport "S"
F Nakon pokretanja motora, pritisnite
tipku "S".
Mjenjač automatski daje prednost dinamičnijoj
vožnji.
Na ploči s instrumentima upaljena je
žaruljica S.
Program snijeg " T"
F Nakon pokretanja motora, pritisnite
tipku "T ".
Mjenjač se prilagođava vožnji po skliskoj cesti.
Taj program olakšava pokretanje i upravljanje u
uvjetima slabijeg prianjanja kotača uz podlogu.
Na ploči s instrumentima upaljena je
žaruljica T.
Povratak u samoprilagodljiv
način rada
F U svakom trenutku možete ponovo
pritisnuti istu tipku za izlazak iz uključenog
programa i za povratak u samoprilagodljiv
način rada.
Ta dva programa upotpunjuju automatski način
rada. Oni su predviđeni za posebne uvjete.

11 3
DS5_hr_Chap04_conduite_ed01-2015
nevaljana vrijednost ručno
uključenog stupnja prijenosa
Ovaj simbol se prikazuje ako stupanj
prijenosa nije dobro uključen (ako
ručica ostane u međupoložaju).
Zaustavljanje vozila
Prije gašenja motora postavite ručicu u
položaj P ili n.
U o
ba slučaja zakočite vozilo pritezanjem
parkirne kočnice, ako ona nije u automatskom
načinu rada.
Ako ručica mjenjača nije u položaju
P,
na to će vas upozoriti zvučni signal
i poruka u trenutku otvaranja vrata
vozača odnosno oko 45 sekunda nakon
prekida kontakta.
F

R
učicu stavite u položaj P ; zvučni
signal se prekida, a poruka se gasi.
neispravnost u radu
Uz uključen kontakt, poruka na ekranu na ploči
s instrumentima upozorava na neispravnost
mjenjača.
U tom slučaju, mjenjač prelazi u sigurnosni
način rada i ostaje blokiran u trećem stupnju
prijenosa. Tada se može osjetiti jak udarac pri
prebacivanju iz P u R i iz
n u R. Taj udarac nije
opasan za mjenjač.
Ne vozite brže od 100 km/h, u granici lokalnih
propisa.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici. Postoji opasnost od oštećenja
mjenjača:
-

a
ko istovremeno pritisnete
papučicu gasa i papučicu kočnice,
-

u s
lučaju kvara akumulatora, ako
na silu pokušate premjestiti ručicu
iz položaja P u neki drugi položaj.
Radi manje potrošnje goriva, prilikom
duljeg stajanja uz pokrenut motor
(zastoji...), postavite ručicu mjenjača u
položaj
n

i pritegnite parkirnu kočnicu,
ako ona nije u automatskom načinu
rada.
Vožnja

DS5_hr_Chap04_conduite_ed01-2015
Upravljani mjenjač
Upravljani mjenjač sa šest brzina nudi
mogućnost komfornog automatskog rada ili
zadovoljstvo u ručnom mijenjanju stupnjeva
prijenosa.
Taj mjenjač može raditi na dva načina:
-
a
utomatizirani , u kojem mjenjač
automatski upravlja promjenama stupnjeva
prijenosa,
-

r
učni, u kojem vozač sekvencijalno mijenja
stupnjeve prijenosa.
U oba načina rada može se uključiti program
Sport koji omogućuje dinamičniju vožnju.
U automatiziranom načinu rada, stupanj
prijenosa uvijek se može promijeniti sklopkama
ispod obruča upravljača, na primjer, prilikom
pretjecanja. R.
V

ožnja natrag.
F

U
z pritisnutu papučicu kočnice, podignite i
gurnite ručicu prema naprijed.
n. N

eutralan položaj.
F

U
z pritisnutu papučicu kočnice, uključite taj
položaj prije pokretanja motora.
A.
A

utomatizirani način rada.
F

O
vaj položaj uključuje se pomicanjem
ručice prema natrag.
M.
R

učni način rada sa sekvencijalnim
mijenjanjem brzina.
F

O
vaj način rada uključuje se podizanjem
ručice i pomicanjem prema natrag.
Stupnjevi prijenosa mijenjaju se sklopkama
ispod obruča upravljača.
S.
P

rogram Sport.
F

U
ključuje se i isključuje pritiskom na tipku.Ručica mjenjača
+. Sklopka za uključivanje višeg stupnja prijenosa na desnoj strani upravljača.
F

P
ritisnite stražnju stranu sklopke "+" za
uključivanje višeg stupnja prijenosa.
-.
S

klopka za uključivanje nižeg stupnja
prijenosa na lijevoj strani upravljača.
F

P
ritisnite stražnju stranu sklopke "-" za
uključivanje nižeg stupnja prijenosa.
Sklopke ispod obruča upravljača
Sklopkama ispod obruča upravljača ne
može se uključiti neutralan položaj, niti
se može uključiti ili isključiti stupanj za
vožnju natrag.

11 5
DS5_hr_Chap04_conduite_ed01-2015
Prilikom uključivanja stupnja za vožnju
natrag, sustav emitira zvučni signal.Ako se motor ne pokrene:
-
Ako
n
bljeska na ploči s
instrumentima, postavite ručicu u
položaj A zatim u položaj n
.
-

A
ko je prikazana poruka "
Pritisnuti
papučicu kočnice ", jače pritisnite
papučicu kočnice. Kad motor radi u praznom hodu, ako
su kočnice otpuštene i ako je uključen
položaj
R, A ili M , vozilo se počinje
kretati i bez pritiska na papučicu gasa.

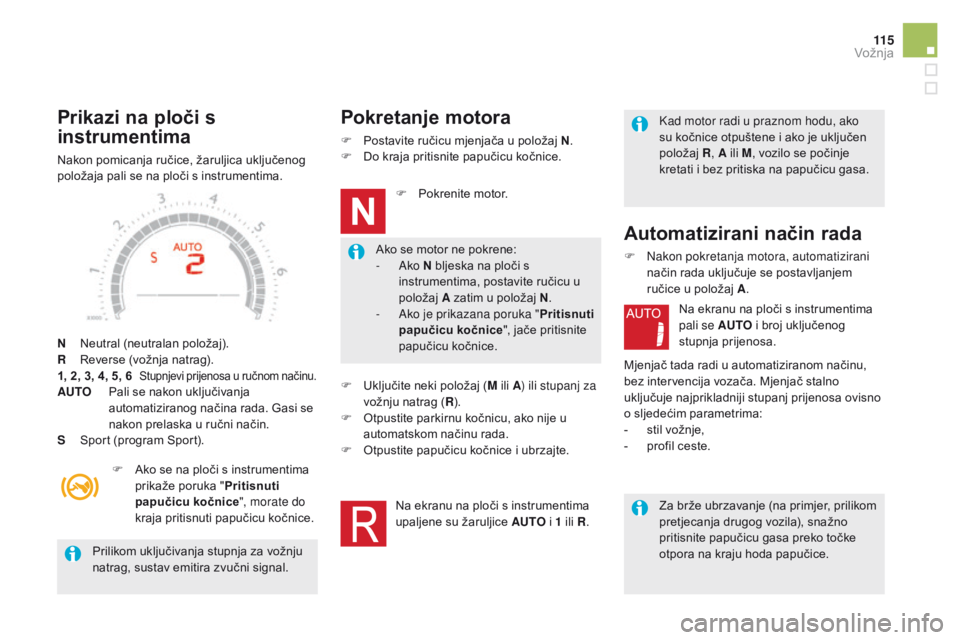

Prikazi na ploči s
instrumentima
Nakon pomicanja ručice, žaruljica uključenog
položaja pali se na ploči s instrumentima.
n


N
eutral (neutralan položaj).
R

R
everse (vožnja natrag).
1, 2, 3, 4, 5, 6

Stupnjevi prijenosa u ručnom načinu.AUTO Pali se nakon uključivanja automatiziranog načina rada. Gasi se
nakon prelaska u ručni način.
S

S
port (program Sport).F

A
ko se na ploči s instrumentima
prikaže poruka " Pritisnuti
papučicu kočnice ", morate do
kraja pritisnuti papučicu kočnice.
Pokretanje motora
F Postavite ručicu mjenjača u položaj n.
F D o kraja pritisnite papučicu kočnice.
F

P
okrenite motor.
F

U
ključite neki položaj ( M ili A) ili stupanj za
vožnju natrag ( R).
F

O
tpustite parkirnu kočnicu, ako nije u
automatskom načinu rada.
F

O
tpustite papučicu kočnice i ubrzajte.Na ekranu na ploči s instrumentima
upaljene su žaruljice AUTO i 1 ili R.
Automatizirani način rada
F Nakon pokretanja motora, automatizirani
način rada uključuje se postavljanjem
ručice u položaj A .
Na ekranu na ploči s instrumentima
pali se AUTO i broj uključenog
stupnja prijenosa.
Mjenjač tada radi u automatiziranom načinu,
bez intervencija vozača. Mjenjač stalno
uključuje najprikladniji stupanj prijenosa ovisno
o sljedećim parametrima:
-

s
til vožnje,
-

p
rofil ceste.Za brže ubrzavanje (na primjer, prilikom
pretjecanja drugog vozila), snažno
pritisnite papučicu gasa preko točke
otpora na kraju hoda papučice.
Vožnja

DS5_hr_Chap04_conduite_ed01-2015

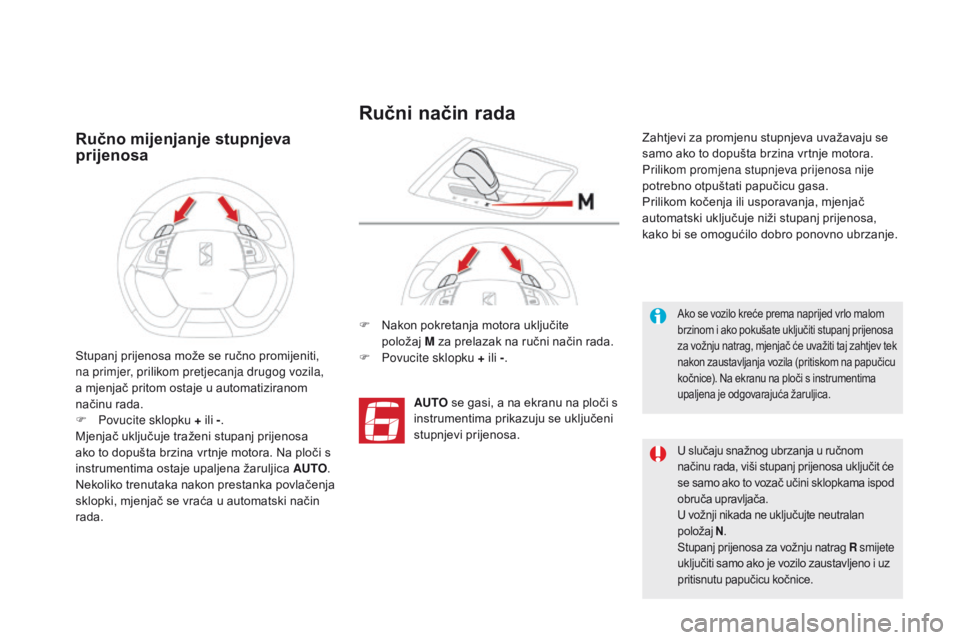

Ručno mijenjanje stupnjeva
prijenosa
F Nakon pokretanja motora uključite položaj M za prelazak na ručni način rada.
F

P
ovucite sklopku + ili - .
AUTO se gasi, a na ekranu na ploči s
instrumentima prikazuju se uključeni
stupnjevi prijenosa. Zahtjevi za promjenu stupnjeva uvažavaju se
samo ako to dopušta brzina vrtnje motora.
Prilikom promjena stupnjeva prijenosa nije
potrebno otpuštati papučicu gasa.
Prilikom kočenja ili usporavanja, mjenjač
automatski uključuje niži stupanj prijenosa,
kako bi se omogućilo dobro ponovno ubrzanje.
Stupanj prijenosa može se ručno promijeniti,
na primjer, prilikom pretjecanja drugog vozila,
a mjenjač pritom ostaje u automatiziranom
načinu rada.
F

P

ovucite sklopku + ili - .
Mjenjač uključuje traženi stupanj prijenosa
ako to dopušta brzina vrtnje motora. Na ploči s
instrumentima ostaje upaljena žaruljica AUTO .
Nekoliko trenutaka nakon prestanka povlačenja
sklopki, mjenjač se vraća u automatski način
rada.
Ručni način rada
Ako se vozilo kreće prema naprijed vrlo malom
brzinom i ako pokušate uključiti stupanj prijenosa
za vožnju natrag, mjenjač će uvažiti taj zahtjev tek
nakon zaustavljanja vozila (pritiskom na papučicu
kočnice). Na ekranu na ploči s instrumentima
upaljena je odgovarajuća žaruljica.
U slučaju snažnog ubrzanja u ručnom
načinu rada, viši stupanj prijenosa uključit će
se samo ako to vozač učini sklopkama ispod
obruča upravljača.
U vožnji nikada ne uključujte neutralan
položaj
n.
S

tupanj prijenosa za vožnju natrag R smijete
uključiti samo ako je vozilo zaustavljeno i uz
pritisnutu papučicu kočnice.

11 7
DS5_hr_Chap04_conduite_ed01-2015
Za vrijeme pokretanja motora obavezno
pritisnite papučicu kočnice.
Prilikom parkiranja, vozilo obavezno
zakočite pritezanjem parkirne kočnice,
ako ona nije u automatskom načinu
rada.
Ako vozilo želite zakočiti dok motor radi,
ručicu mjenjača obavezno postavite u
neutralan položaj
n.
P

rije bilo kakvog zahvata u prostoru
motora, provjerite da je ručica mjenjača
u neutralnom položaju
n
i da je parkirna
kočnica pritegnuta.
Zaustavljanje vozila
Uz uključen kontakt, bljeskanje ove
žaruljice, uz zvučni signal i poruku
na ekranu na ploči s instrumentima,
upozorava na neispravnost
mjenjača.
Prije gašenja motora uključite:
-
p
oložaj
n, a
ko mjenjač ostavljate u
neutralnom položaju,
-

n

eki stupanj prijenosa; vozilo se u tom
slučaju neće moći pomicati.
U oba slučaja, morate zakočiti vozilo
pritezanjem parkirne kočnice, ako nije u
automatskom načinu rada.
neispravnost u radu
Program Sport
F Nakon izbora ručnog ili
automatiziranog načina rada,
pritisnite tipku S za uključivanje
programa Sport koji omogućuje
dinamičniju vožnju.
P

ored uključenog stupnja
prijenosa na ekranu na ploči
s instrumentima upaljena je
žaruljica S.
F

T

aj program se isključuje ponovnim
pritiskom na tipku S .
N

a ekranu na ploči s instrumentima gasi se
žaruljica S.
Program Sport isključuje se nakon svakog
prekida kontakta. Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Vožnja

DS5_hr_Chap04_conduite_ed01-2015

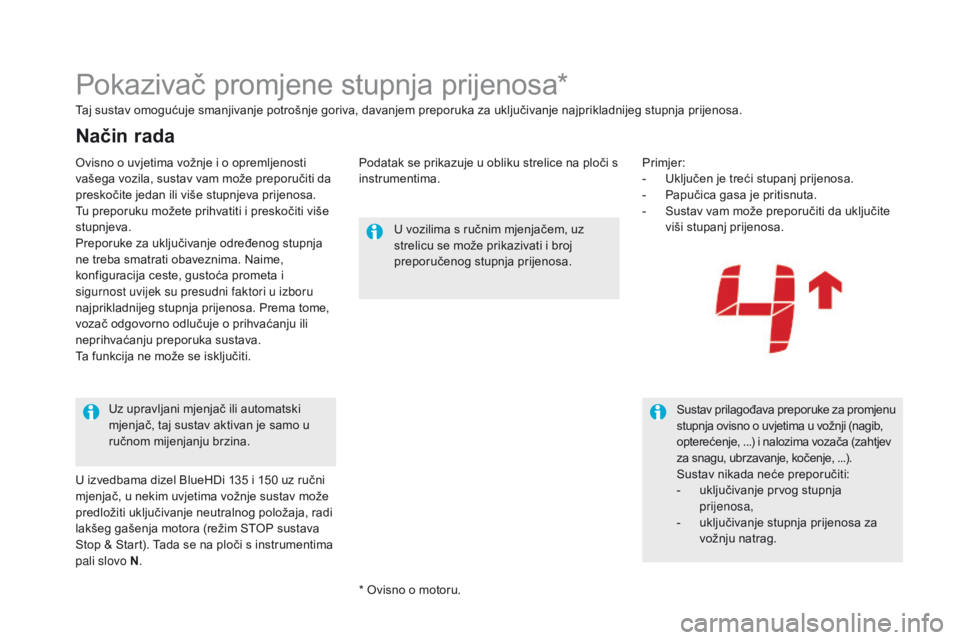

Pokazivač promjene stupnja prijenosa*
Taj sustav omogućuje smanjivanje potrošnje goriva, davanjem preporuka za uključivanje najprikladnijeg stupnja prijenosa.Podatak se prikazuje u obliku strelice na ploči s
instrumentima.Primjer:
-

U
ključen je treći stupanj prijenosa.
-

P
apučica gasa je pritisnuta.
-

S
ustav vam može preporučiti da uključite
viši stupanj prijenosa.
U vozilima s ručnim mjenjačem, uz
strelicu se može prikazivati i broj
preporučenog stupnja prijenosa.
Sustav prilagođava preporuke za promjenu
stupnja ovisno o uvjetima u vožnji (nagib,
opterećenje, ...) i nalozima vozača (zahtjev
za snagu, ubrzavanje, kočenje, ...).
Sustav nikada neće preporučiti:
-

u
ključivanje prvog stupnja
prijenosa,
-

u
ključivanje stupnja prijenosa za
vožnju natrag.
Uz upravljani mjenjač ili automatski
mjenjač, taj sustav aktivan je samo u
ručnom mijenjanju brzina.
način rada
* Ovisno o motoru.
Ovisno o uvjetima vožnje i o opremljenosti
vašega vozila, sustav vam može preporučiti da
preskočite jedan ili više stupnjeva prijenosa.
Tu preporuku možete prihvatiti i preskočiti više
stupnjeva.
Preporuke za uključivanje određenog stupnja
ne treba smatrati obaveznima. Naime,
konfiguracija ceste, gustoća prometa i
sigurnost uvijek su presudni faktori u izboru
najprikladnijeg stupnja prijenosa. Prema tome,
vozač odgovorno odlučuje o prihvaćanju ili
neprihvaćanju preporuka sustava.
Ta funkcija ne može se isključiti.
U izvedbama dizel BlueHDi 135 i 150 uz ručni
mjenjač, u nekim uvjetima vožnje sustav može
predložiti uključivanje neutralnog položaja, radi
lakšeg gašenja motora (režim STOP sustava
Stop & Start). Tada se na ploči s instrumentima
pali slovo
n
.
