2015 CITROEN DS5 Upute Za Rukovanje (in Croatian)

DS5_hr_Chap05_visibilite_ed01-2015

DS5_hr_Chap05_visibilite_ed01-2015

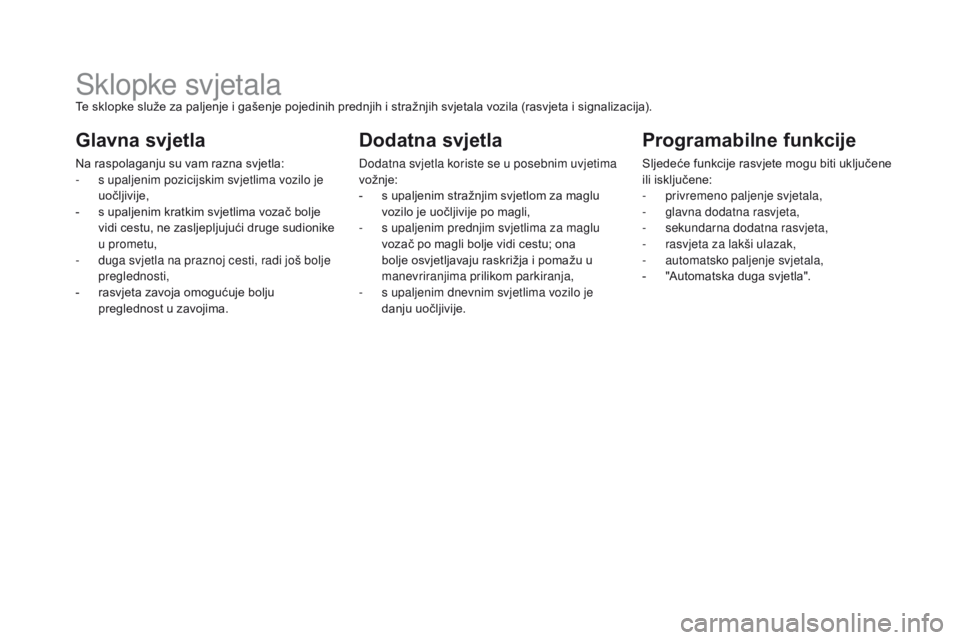

Sklopke svjetalaTe sklopke služe za paljenje i gašenje pojedinih prednjih i stražnjih svjetala vozila (rasvjeta i signalizacija).
Glavna svjetla
Na raspolaganju su vam razna svjetla:
- s u paljenim pozicijskim svjetlima vozilo je
uočljivije,
-

s u
paljenim kratkim svjetlima vozač bolje
vidi cestu, ne zasljepljujući druge sudionike
u prometu,
-

d
uga svjetla na praznoj cesti, radi još bolje
preglednosti,
-

r
asvjeta zavoja omogućuje bolju
preglednost u zavojima.
Dodatna svjetla
Dodatna svjetla koriste se u posebnim uvjetima
vožnje:
-

s u
paljenim stražnjim svjetlom za maglu
vozilo je uočljivije po magli,
-

s u
paljenim prednjim svjetlima za maglu
vozač po magli bolje vidi cestu; ona
bolje osvjetljavaju raskrižja i pomažu u
manevriranjima prilikom parkiranja,
-

s u
paljenim dnevnim svjetlima vozilo je
danju uočljivije.
Programabilne funkcije
Sljedeće funkcije rasvjete mogu biti uključene
ili isključene:
-
pr

ivremeno paljenje svjetala,
-

g
lavna dodatna rasvjeta,
-
s

ekundarna dodatna rasvjeta,
-
r

asvjeta za lakši ulazak,
-
a

utomatsko paljenje svjetala,
-

"
Automatska duga svjetla".

145
DS5_hr_Chap05_visibilite_ed01-2015

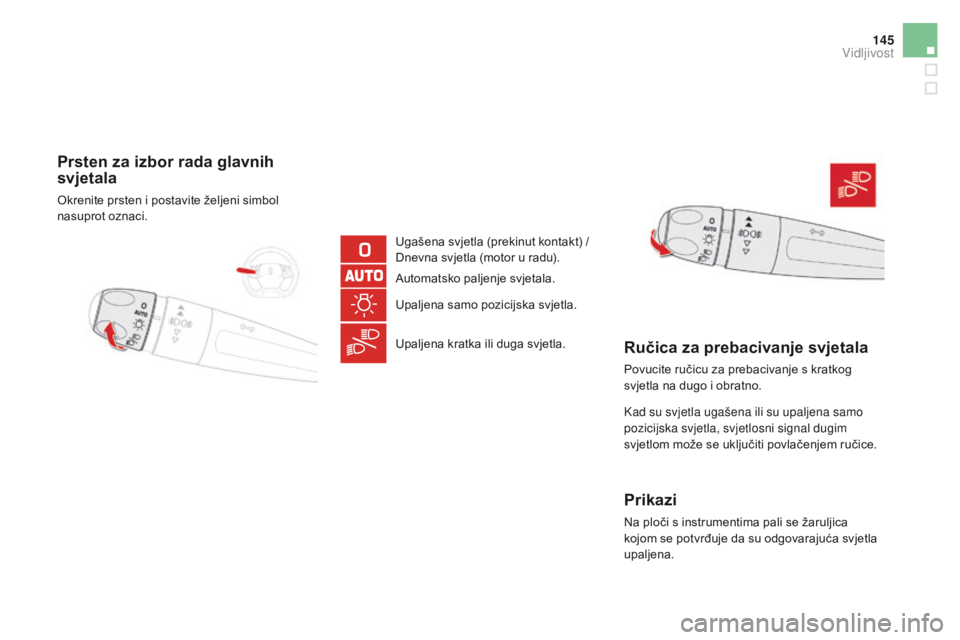

Prsten za izbor rada glavnih
svjetala
Okrenite prsten i postavite željeni simbol
nasuprot oznaci.Ugašena svjetla (prekinut kontakt) /
Dnevna svjetla (motor u radu).
Automatsko paljenje svjetala.
Upaljena samo pozicijska svjetla.
Upaljena kratka ili duga svjetla.
Ručica za prebacivanje svjetala
Povucite ručicu za prebacivanje s kratkog
svjetla na dugo i obratno.
Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, svjetlosni signal dugim
svjetlom može se uključiti povlačenjem ručice.
Prikazi
Na ploči s instrumentima pali se žaruljica
kojom se potvrđuje da su odgovarajuća svjetla
upaljena.
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015

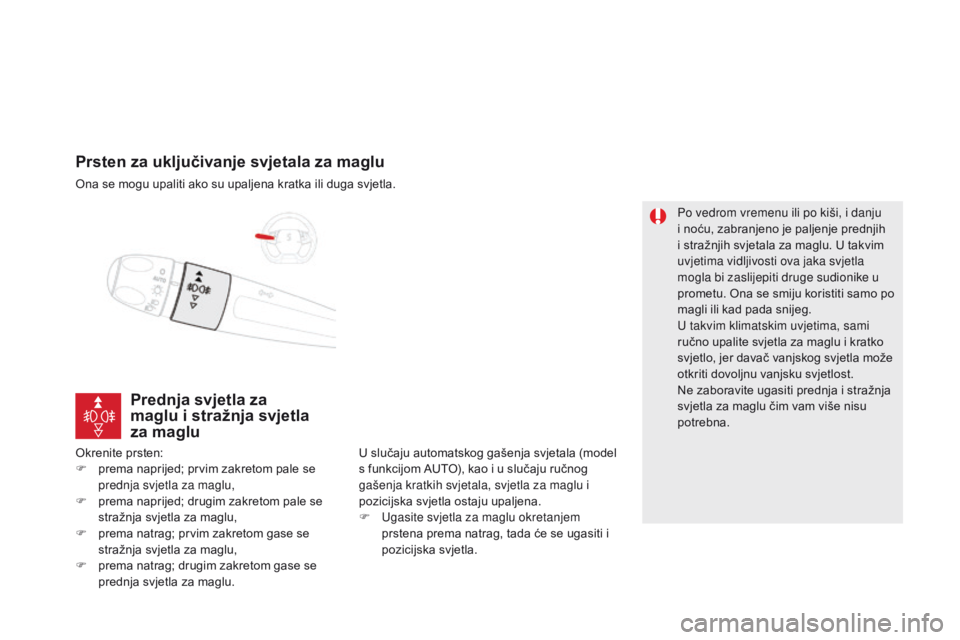

Prsten za uključivanje svjetala za maglu
Ona se mogu upaliti ako su upaljena kratka ili duga svjetla.
Okrenite prsten:
F
p
rema naprijed; prvim zakretom pale se
prednja svjetla za maglu,
F

p
rema naprijed; drugim zakretom pale se
stražnja svjetla za maglu,
F

p
rema natrag; prvim zakretom gase se
stražnja svjetla za maglu,
F

p
rema natrag; drugim zakretom gase se
prednja svjetla za maglu. U slučaju automatskog gašenja svjetala (model
s funkcijom AUTO), kao i u slučaju ručnog
gašenja kratkih svjetala, svjetla za maglu i
pozicijska svjetla ostaju upaljena.
F

U
gasite svjetla za maglu okretanjem
prstena prema natrag, tada će se ugasiti i
pozicijska svjetla. Po vedrom vremenu ili po kiši, i danju
i noću, zabranjeno je paljenje prednjih
i stražnjih svjetala za maglu. U takvim
uvjetima vidljivosti ova jaka svjetla
mogla bi zaslijepiti druge sudionike u
prometu. Ona se smiju koristiti samo po
magli ili kad pada snijeg.
U takvim klimatskim uvjetima, sami
ručno upalite svjetla za maglu i kratko
svjetlo, jer davač vanjskog svjetla može
otkriti dovoljnu vanjsku svjetlost.
Ne zaboravite ugasiti prednja i stražnja
svjetla za maglu čim vam više nisu
potrebna.
Prednja svjetla za
maglu i stražnja svjetla
za maglu

147
DS5_hr_Chap05_visibilite_ed01-2015

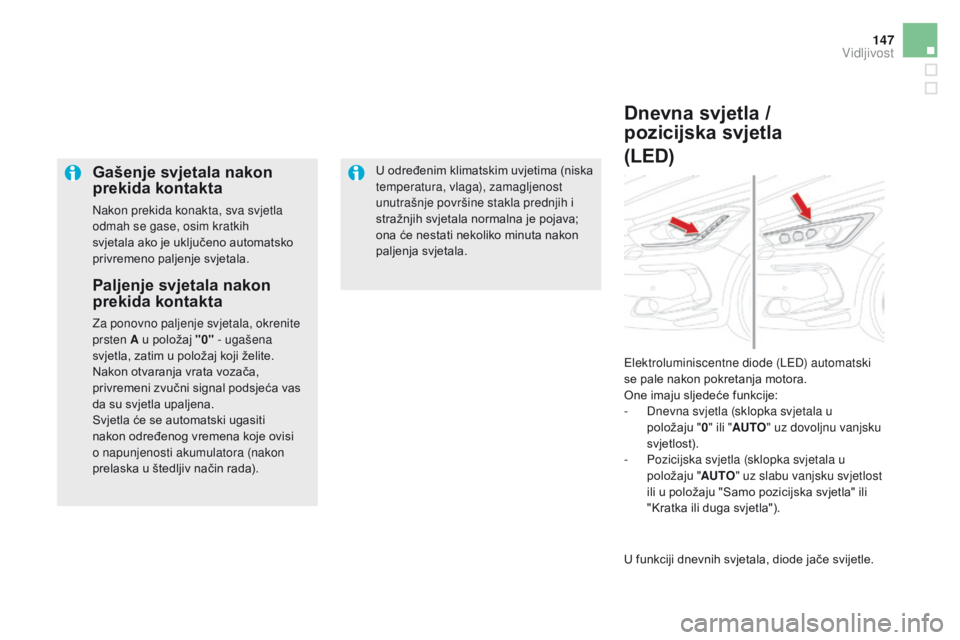

Gašenje svjetala nakon
prekida kontakta
Nakon prekida konakta, sva svjetla
odmah se gase, osim kratkih
svjetala ako je uključeno automatsko
privremeno paljenje svjetala.U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
Paljenje svjetala nakon
prekida kontakta
Za ponovno paljenje svjetala, okrenite
prsten A u položaj "0"
- ugašena
svjetla, zatim u položaj koji želite.
Nakon otvaranja vrata vozača,
privremeni zvučni signal podsjeća vas
da su svjetla upaljena.
Svjetla će se automatski ugasiti
nakon određenog vremena koje ovisi
o napunjenosti akumulatora (nakon
prelaska u štedljiv način rada).
Dnevna svjetla /
pozicijska svjetla
(LED)
Elektroluminiscentne diode (LED) automatski
se pale nakon pokretanja motora.
One imaju sljedeće funkcije:
-

D
nevna svjetla (sklopka svjetala u
položaju " 0" ili " AUTO " uz dovoljnu vanjsku
svjetlost).
-

P
ozicijska svjetla (sklopka svjetala u
položaju " AUTO" uz slabu vanjsku svjetlost
ili u položaju "Samo pozicijska svjetla" ili
"Kratka ili duga svjetla").
U funkciji dnevnih svjetala, diode jače svijetle.
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015
Ako davač vanjskog svjetla otkrije slabu
vanjsku svjetlost, svjetla registarskih pločica,
pozicijska svjetla i kratka svjetla pale se
automatski, bez naloga vozača. Ona se mogu
upaliti i u slučaju otkrivanja kiše, a pritom se
automatski uključuju i brisači vjetrobrana.
Svjetla se automatski i gase čim vanjska
svjetlost postane dovoljna ili nakon isključivanja
brisača.

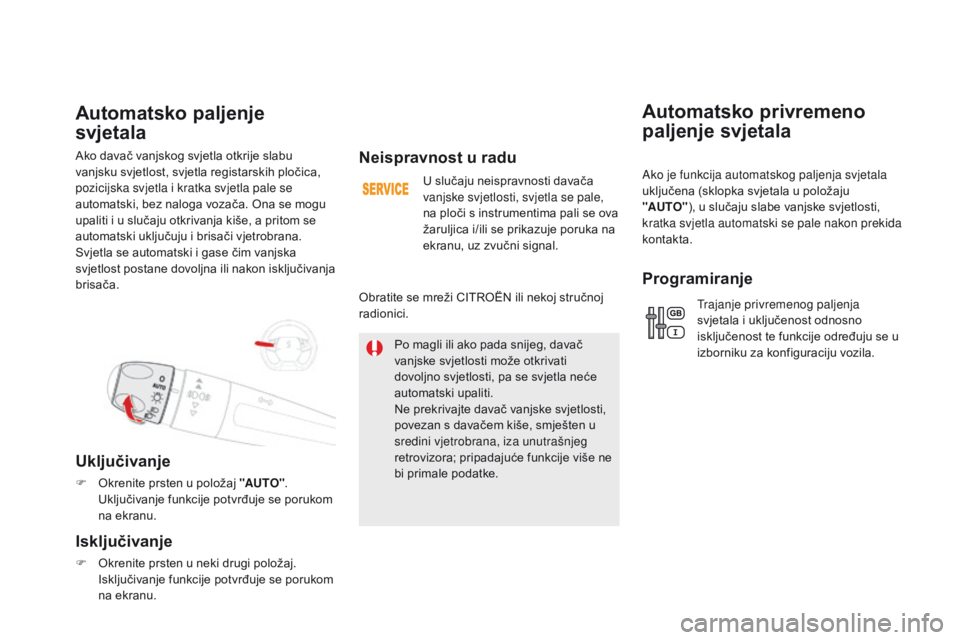

Automatsko paljenje
svjetala
Uključivanje
F Okrenite prsten u položaj "AUTO".
Uključivanje funkcije potvrđuje se porukom
na ekranu.
Isključivanje
F Okrenite prsten u neki drugi položaj. Isključivanje funkcije potvrđuje se porukom
na ekranu. Ako je funkcija automatskog paljenja svjetala
uključena (sklopka svjetala u položaju
"AUTO"
), u slučaju slabe vanjske svjetlosti,
kratka svjetla automatski se pale nakon prekida
kontakta.
neispravnost u radu
U slučaju neispravnosti davača
vanjske svjetlosti, svjetla se pale,
na ploči s instrumentima pali se ova
žaruljica i/ili se prikazuje poruka na
ekranu, uz zvučni signal.
Po magli ili ako pada snijeg, davač
vanjske svjetlosti može otkrivati
dovoljno svjetlosti, pa se svjetla neće
automatski upaliti.
Ne prekrivajte davač vanjske svjetlosti,
povezan s davačem kiše, smješten u
sredini vjetrobrana, iza unutrašnjeg
retrovizora; pripadajuće funkcije više ne
bi primale podatke.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Programiranje
Automatsko privremeno
paljenje svjetala
Trajanje privremenog paljenja
svjetala i uključenost odnosno
isključenost te funkcije određuju se u
izborniku za konfiguraciju vozila.

149
DS5_hr_Chap05_visibilite_ed01-2015

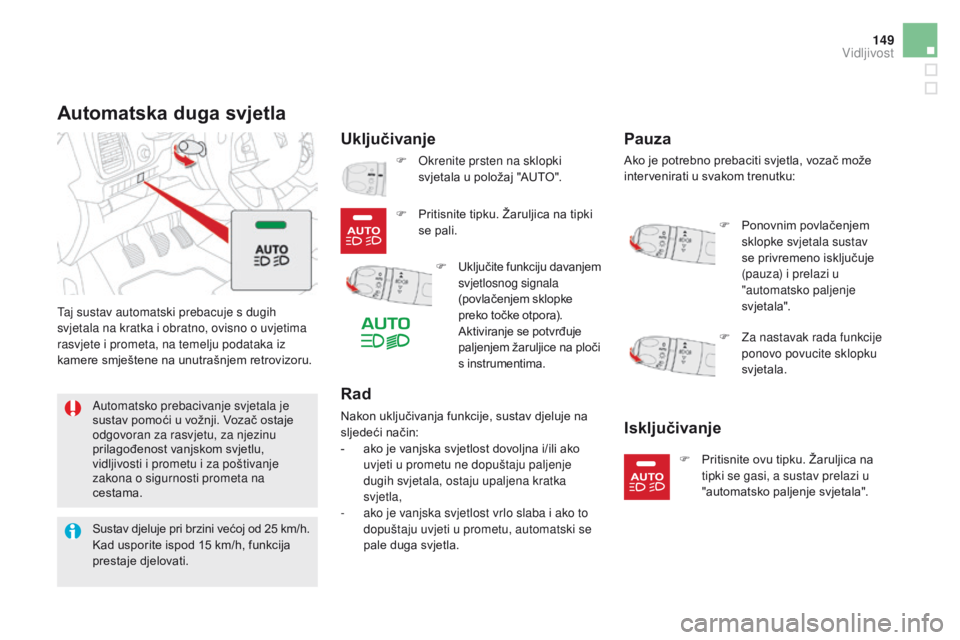

Automatska duga svjetla
Uključivanje
Taj sustav automatski prebacuje s dugih
svjetala na kratka i obratno, ovisno o uvjetima
rasvjete i prometa, na temelju podataka iz
kamere smještene na unutrašnjem retrovizoru.F

O
krenite prsten na sklopki
svjetala u položaj "AUTO".
Automatsko prebacivanje svjetala je
sustav pomoći u vožnji. Vozač ostaje
odgovoran za rasvjetu, za njezinu
prilagođenost vanjskom svjetlu,
vidljivosti i prometu i za poštivanje
zakona o sigurnosti prometa na
cestama. F

U
ključite funkciju davanjem
svjetlosnog signala
(povlačenjem sklopke
preko točke otpora).
A

ktiviranje se potvrđuje
paljenjem žaruljice na ploči
s instrumentima.
F

P
ritisnite tipku. Žaruljica na tipki
se pali.
Isključivanje
F Pritisnite ovu tipku. Žaruljica na tipki se gasi, a sustav prelazi u
"automatsko paljenje svjetala".
Pauza
F Ponovnim povlačenjem sklopke svjetala sustav
se privremeno isključuje
(pauza) i prelazi u
"automatsko paljenje
svjetala".
F

Z
a nastavak rada funkcije
ponovo povucite sklopku
svjetala.
Sustav djeluje pri brzini većoj od 25

km/h.
Kad usporite ispod 15

km/h, funkcija
prestaje djelovati.
Rad
Ako je potrebno prebaciti svjetla, vozač može
intervenirati u svakom trenutku:
Nakon uključivanja funkcije, sustav djeluje na
sljedeći način:
-

a

ko je vanjska svjetlost dovoljna i/ili ako
uvjeti u prometu ne dopuštaju paljenje
dugih svjetala, ostaju upaljena kratka
svjetla,
-

a

ko je vanjska svjetlost vrlo slaba i ako to
dopuštaju uvjeti u prometu, automatski se
pale duga svjetla.
Vidljivost

DS5_hr_Chap05_visibilite_ed01-2015

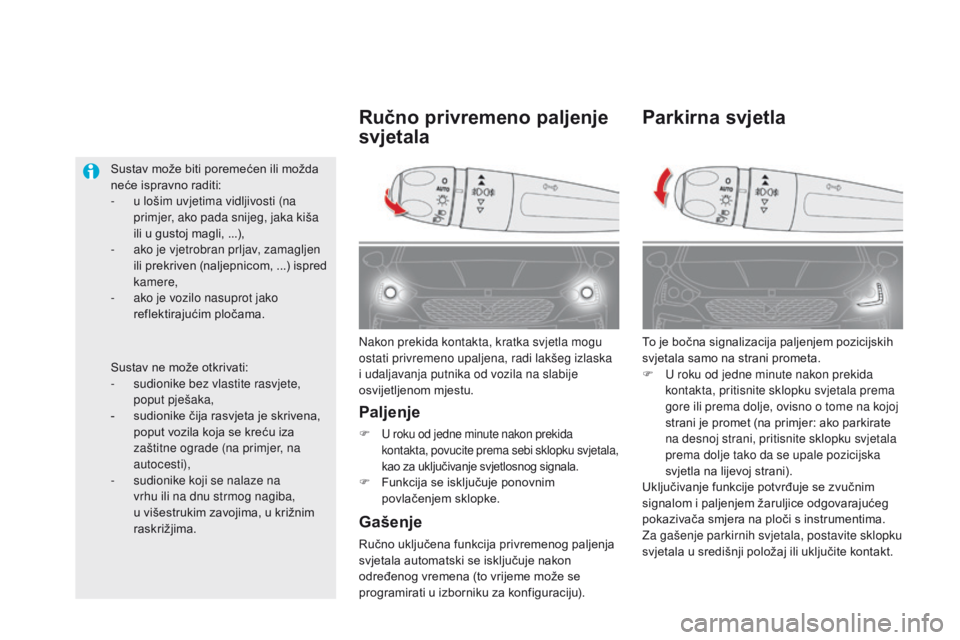

Parkirna svjetla
To je bočna signalizacija paljenjem pozicijskih
svjetala samo na strani prometa.
F
U r
oku od jedne minute nakon prekida
kontakta, pritisnite sklopku svjetala prema
gore ili prema dolje, ovisno o tome na kojoj
strani je promet (na primjer: ako parkirate
na desnoj strani, pritisnite sklopku svjetala
prema dolje tako da se upale pozicijska
svjetla na lijevoj strani).
Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem žaruljice odgovarajućeg
pokazivača smjera na ploči s instrumentima.
Za gašenje parkirnih svjetala, postavite sklopku
svjetala u središnji položaj ili uključite kontakt.
Nakon prekida kontakta, kratka svjetla mogu
ostati privremeno upaljena, radi lakšeg izlaska
i udaljavanja putnika od vozila na slabije
osvijetljenom mjestu.
Ručno privremeno paljenje
svjetala
Paljenje
F U roku od jedne minute nakon prekida
kontakta, povucite prema sebi sklopku svjetala,
kao za uključivanje svjetlosnog signala.
F Funkcija se isključuje ponovnim
povlačenjem sklopke.
Gašenje
Ručno uključena funkcija privremenog paljenja
svjetala automatski se isključuje nakon
određenog vremena (to vrijeme može se
programirati u izborniku za konfiguraciju).
Sustav može biti poremećen ili možda
neće ispravno raditi:
-

u l

ošim uvjetima vidljivosti (na
primjer, ako pada snijeg, jaka kiša
ili u gustoj magli, ...),
-

a

ko je vjetrobran prljav, zamagljen
ili prekriven (naljepnicom, ...) ispred
kamere,
-

a

ko je vozilo nasuprot jako
reflektirajućim pločama.
Sustav ne može otkrivati:
-

s

udionike bez vlastite rasvjete,
poput pješaka,
-

s

udionike čija rasvjeta je skrivena,
poput vozila koja se kreću iza
zaštitne ograde (na primjer, na
autocesti),
-

s

udionike koji se nalaze na
vrhu ili na dnu strmog nagiba,
u

višestrukim zavojima, u križnim
raskrižjima.
