2015 CITROEN DS5 Upute Za Rukovanje (in Croatian)

191
DS5_hr_Chap07_securite_ed01-2015

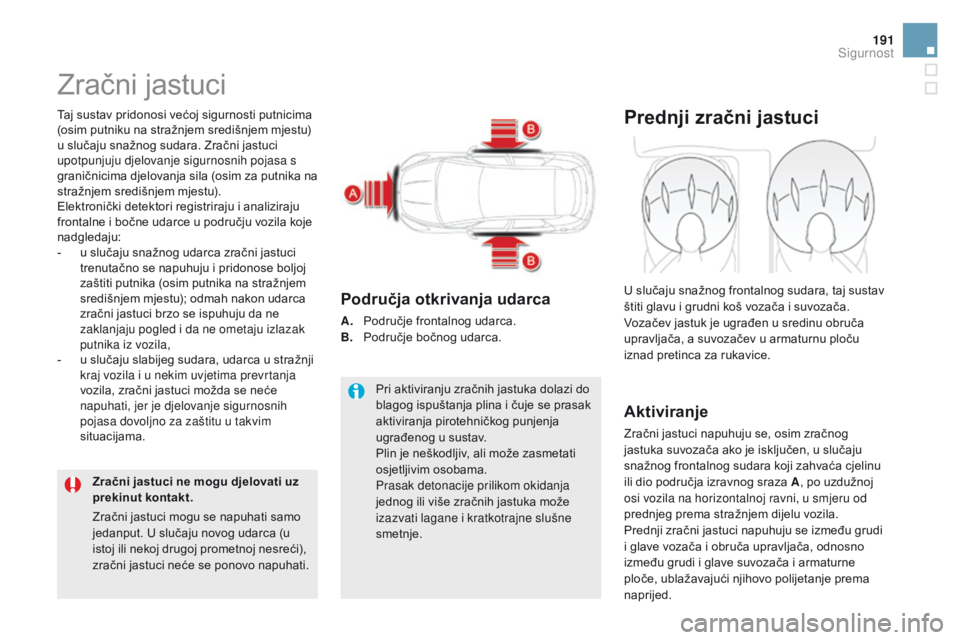

Zračni jastuci
Taj sustav pridonosi većoj sigurnosti putnicima
(osim putniku na stražnjem središnjem mjestu)
u slučaju snažnog sudara. Zračni jastuci
upotpunjuju djelovanje sigurnosnih pojasa s
graničnicima djelovanja sila (osim za putnika na
stražnjem središnjem mjestu).
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
-
u s
lučaju snažnog udarca zračni jastuci
trenutačno se napuhuju i pridonose boljoj
zaštiti putnika (osim putnika na stražnjem
središnjem mjestu); odmah nakon udarca
zračni jastuci brzo se ispuhuju da ne
zaklanjaju pogled i da ne ometaju izlazak
putnika iz vozila,
-

u s
lučaju slabijeg sudara, udarca u stražnji
kraj vozila i u nekim uvjetima prevrtanja
vozila, zračni jastuci možda se neće
napuhati, jer je djelovanje sigurnosnih
pojasa dovoljno za zaštitu u takvim
situacijama.
Zračni jastuci ne mogu djelovati uz
prekinut kontakt. Pri aktiviranju zračnih jastuka dolazi do
blagog ispuštanja plina i čuje se prasak
aktiviranja pirotehničkog punjenja
ugrađenog u sustav.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije prilikom okidanja
jednog ili više zračnih jastuka može
izazvati lagane i kratkotrajne slušne
smetnje.
Područja otkrivanja udarca
A. Područje frontalnog udarca.
B. P
odručje bočnog udarca.
Prednji zračni jastuci
Aktiviranje
Zračni jastuci napuhuju se, osim zračnog
jastuka suvozača ako je isključen, u slučaju
snažnog frontalnog sudara koji zahvaća cjelinu
ili dio područja izravnog sraza A , po uzdužnoj
osi vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između grudi
i glave vozača i obruča upravljača, odnosno
između grudi i glave suvozača i armaturne
ploče, ublažavajući njihovo polijetanje prema
naprijed. U slučaju snažnog frontalnog sudara, taj sustav
štiti glavu i grudni koš vozača i suvozača.
Vozačev jastuk je ugrađen u sredinu obruča
upravljača, a suvozačev u armaturnu ploču
iznad pretinca za rukavice.
Zračni jastuci mogu se napuhati samo
jedanput. U slučaju novog udarca (u
istoj ili nekoj drugoj prometnoj nesreći),
zračni jastuci neće se ponovo napuhati.
Sigurnost

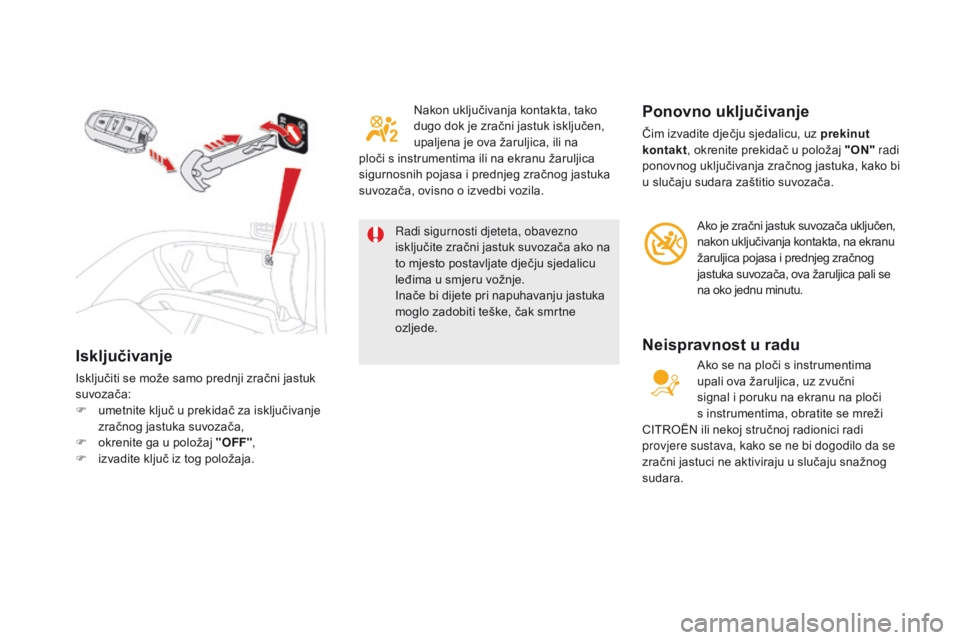

Isključivanje
Isključiti se može samo prednji zračni jastuk
suvozača:
F
u
metnite ključ u prekidač za isključivanje
zračnog jastuka suvozača,
F

o
krenite ga u položaj "OFF" ,
F

i
zvadite ključ iz tog položaja. Nakon uključivanja kontakta, tako
dugo dok je zračni jastuk isključen,
upaljena je ova žaruljica, ili na
ploči s instrumentima ili na ekranu žaruljica
sigurnosnih pojasa i prednjeg zračnog jastuka
suvozača, ovisno o izvedbi vozila.
Radi sigurnosti djeteta, obavezno
isključite zračni jastuk suvozača ako na
to mjesto postavljate dječju sjedalicu
leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede.
Ponovno uključivanje
Čim izvadite dječju sjedalicu, uz prekinut
kontakt , okrenite prekidač u položaj "On" r
adi
ponovnog uključivanja zračnog jastuka, kako bi
u slučaju sudara zaštitio suvozača.
Ako je zračni jastuk suvozača uključen,
nakon uključivanja kontakta, na ekranu
žaruljica pojasa i prednjeg zračnog
jastuka suvozača, ova žaruljica pali se
na oko jednu minutu.
neispravnost u radu
Ako se na ploči s instrumentima
upali ova žaruljica, uz zvučni
signal i poruku na ekranu na ploči
s instrumentima, obratite se mreži
CITROËN ili nekoj stručnoj radionici radi
provjere sustava, kako se ne bi dogodilo da se
zračni jastuci ne aktiviraju u slučaju snažnog
sudara.

193
DS5_hr_Chap07_securite_ed01-2015

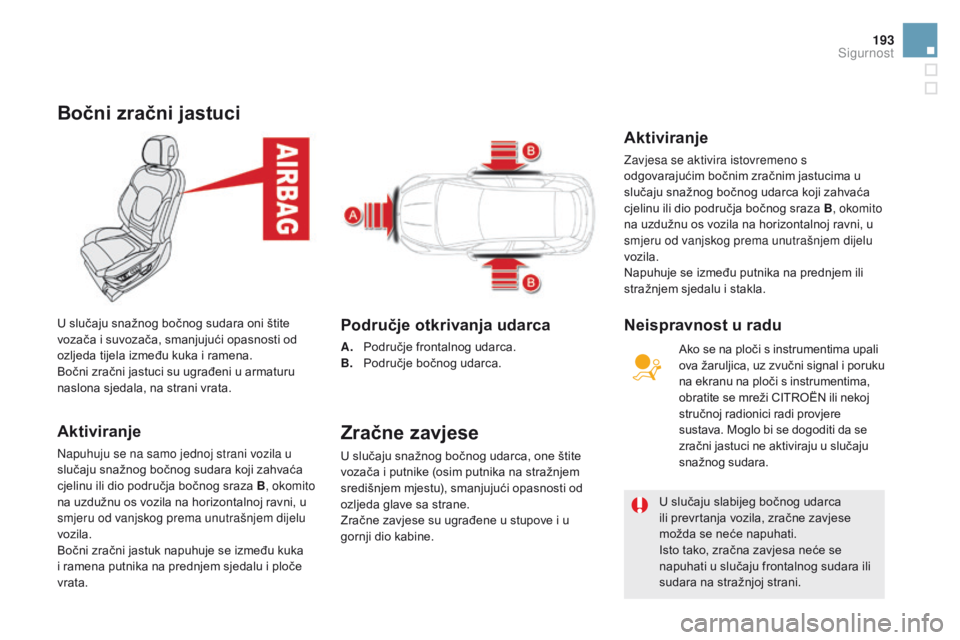

Bočni zračni jastuci
Aktiviranje
Napuhuju se na samo jednoj strani vozila u
slučaju snažnog bočnog sudara koji zahvaća
cjelinu ili dio područja bočnog sraza B, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Bočni zračni jastuk napuhuje se između kuka
i ramena putnika na prednjem sjedalu i ploče
vrata. U slučaju snažnog bočnog sudara oni štite
vozača i suvozača, smanjujući opasnosti od
ozljeda tijela između kuka i ramena.
Bočni zračni jastuci su ugrađeni u armaturu
naslona sjedala, na strani vrata.
Područje otkrivanja udarca
A. Područje frontalnog udarca.
B. P odručje bočnog udarca.
Zračne zavjese
U slučaju snažnog bočnog udarca, one štite
vozača i putnike (osim putnika na stražnjem
središnjem mjestu), smanjujući opasnosti od
ozljeda glave sa strane.
Zračne zavjese su ugrađene u stupove i u
gornji dio kabine. U slučaju slabijeg bočnog udarca
ili prevrtanja vozila, zračne zavjese
možda se neće napuhati.
Isto tako, zračna zavjesa neće se
napuhati u slučaju frontalnog sudara ili
sudara na stražnjoj strani.
Aktiviranje
Zavjesa se aktivira istovremeno s
odgovarajućim bočnim zračnim jastucima u
slučaju snažnog bočnog udarca koji zahvaća
cjelinu ili dio područja bočnog sraza B
, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Napuhuje se između putnika na prednjem ili
stražnjem sjedalu i stakla.
Ako se na ploči s instrumentima upali
ova žaruljica, uz zvučni signal i poruku
na ekranu na ploči s instrumentima,
obratite se mreži CITROËN ili nekoj
stručnoj radionici radi provjere
sustava. Moglo bi se dogoditi da se
zračni jastuci ne aktiviraju u slučaju
snažnog sudara.
neispravnost u radu
Sigurnost

Zauzmite normalan i uspravan položaj na
sjedalu.
Uvijek pravilno namjestite i zakopčajte
sigurnosni pojas.
Ništa se ne smije nalaziti u prostoru između
putnika i zračnog jastuka (dijete, životinja,
neki predmet...), što bi moglo ometati
napuhavanje jastuka ili ozlijediti putnike.
Nakon sudara ili nakon krađe vozila, sustav
zračnih jastuka dajte provjeriti.
Svaki zahvat na sustavu zračnih jastuka
mora se obaviti isključivo u mreži CITROËN
ili u nekoj stručnoj radionici.
Čak i uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili
ruku do kojih bi moglo doći pri napuhavanju
zračnih jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko milisekunda)
i isto tako brzo se ispuhuje, uz ispuštanje
vrućih plinova kroz tome namijenjene otvore.Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake koje omogućuju
napuhavanje bočnih zračnih jastuka. U mreži
CITROËN možete se upoznati s ponudom
navlaka prilagođenih vašem vozilu.
Vidi točku "Dodatna oprema".
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti (odjeću...), jer bi to
moglo uzrokovati ozljede grudnog koša
ili ruku u trenutku napuhavanja bočnog
zračnog jastuka.
Nemojte se nepotrebno naginjati prema
vratima.
Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu upravljača.
Suvozač ne smije stavljati noge na
armaturnu ploču.
Ne pušite, jer pri napuhavanju zračnih
jastuka može doći do opeklina ili do ozljeda
cigaretom ili lulom.
Upravljač nikada ne skidajte, ne bušite i ne
izlažite jakim udarcima.
Nemojte ništa pričvrstiti niti zalijepiti na
obruč upravljača niti na armaturnu ploču,
jer bi to moglo uzrokovati ozljede prilikom
napuhavanja zračnih jastuka.
Za potpunu učinkovitost zračnih jastuka, pridržavajte se sljedećih pravila sigurnosti:Zračne zavjese
Ništa ne pričvršćujte i ne lijepite na strop,
jer bi to moglo uzrokovati ozljede glave u
trenutku napuhavanja zračne zavjese.
Ako je vaše vozilo njima opremljeno, ne
skidajte rukohvate na stropu, jer su njihovim
vijcima pričvršćene i zračne zavjese.

195
DS5_hr_Chap07_securite_ed01-2015
Sigurnost

DS5_hr_Chap08_info-pratiques_ed01-2015
Praktične informacije

DS5_hr_Chap08_info-pratiques_ed01-2015

DS5_hr_Chap08_info-pratiques_ed01-2015
Taj pribor je spremljen u kutiji, ispod podnice
prtljažnika. To je kompletan sustav koji se sastoji od
kompresora i uloška sa sredstvom za ispunu i
koji omogućuje privremeni popravak gume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja
gume, na gaznoj površini ili na boku gume.
Pribor za privremeni popravak gume
Pristup priboru
Opis alata
Svi ovi alati namijenjeni su vašem vozilu.
Oni se mogu razlikovati ovisno o opremi. Ne
koristite ih za druge svrhe.
1.
K

ompresor 12 V.
S

adrži sredstvo za ispunu za privremeni
popravak gume, a omogućuje i
podešavanje tlaka u gumi.
2.
K

lin*.
S

luži za blokiranje kotača.
3.
A

lat za skidanje kapica* vijaka.
S

luži za skidanje zaštitnih kapica vijaka
aluminijskih kotača.
4.
A

lat za skidanje ukrasnih poklopaca.
S

luži za skidanje ukrasnih poklopaca
aluminijskih kotača.
5.
P

rsten za vuču.
Vidi točku " Vuča vozila".
* Ovisno o tržištu ili opremi.
