2015 CITROEN DS3 Notices Demploi (in French)

223

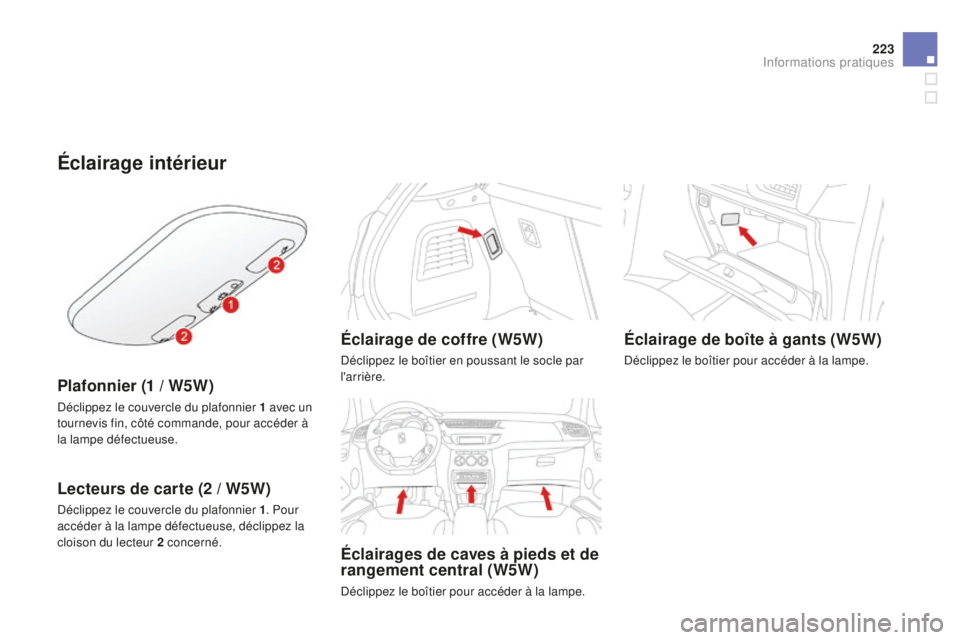

Éclairage intérieur
Plafonnier (1 / W5W)
déclippez le couvercle du plafonnier 1 avec un
tournevis fin, côté commande, pour accéder à
la lampe défectueuse.
Lecteurs de carte (2 / W5W)
déclippez le couvercle du plafonnier 1. Pour
accéder à la lampe défectueuse, déclippez la
cloison du lecteur 2 concerné.
Éclairage de coffre (W5W)
déclippez le boîtier en poussant le socle par
l'arrière.
Éclairages de caves à pieds et de
rangement central (W5W)
déclippez le boîtier pour accéder à la lampe.
Éclairage de boîte à gants (W5W)
déclippez le boîtier pour accéder à la lampe.
Informations pratiques

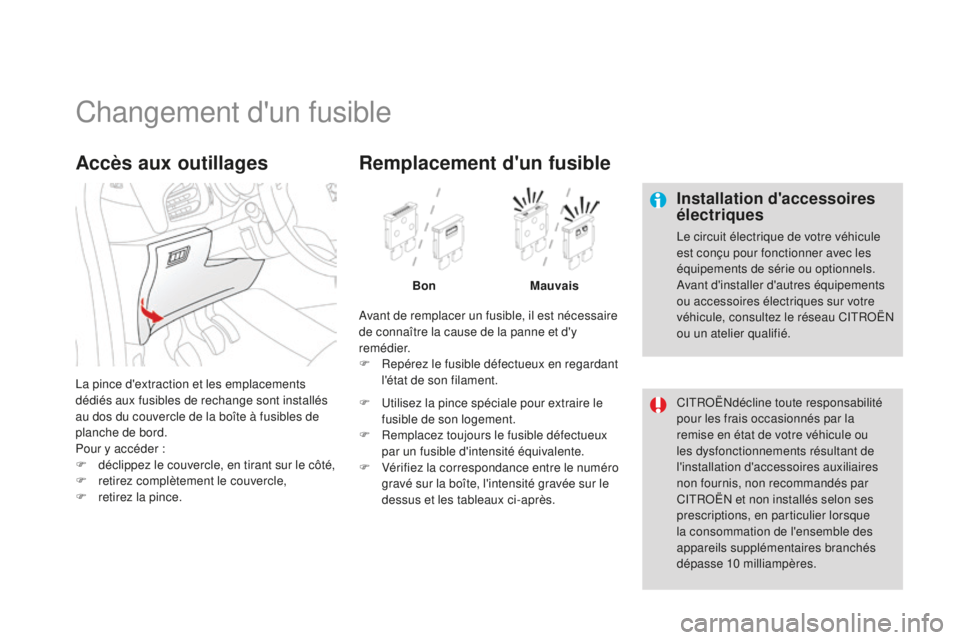

Changement d'un fusible
Installation d'accessoires
électriques
le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
av
ant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau C
it
RoËn
o

u un atelier qualifié.
C
i

t
RoËndé
cline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
C
i

t
RoËn
et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
la p

ince d'extraction et les emplacements
dédiés aux fusibles de rechange sont installés
au dos du couvercle de la boîte à fusibles de
planche de bord.
Pour y accéder :
F

d

éclippez le couvercle, en tirant sur le côté,
F

r

etirez complètement le couvercle,
F

r

etirez la pince.
Accès aux outillages
avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d'y
remédier.
F
R
epérez le fusible défectueux en regardant
l'état de son filament.
Remplacement d'un fusible
Bon Mauvais
F
u
t

ilisez la pince spéciale pour extraire le
fusible de son logement.
F

R

emplacez toujours le fusible défectueux
par un fusible d'intensité équivalente.
F

V

érifiez la correspondance entre le numéro
gravé sur la boîte, l'intensité gravée sur le
dessus et les tableaux ci-après.

225

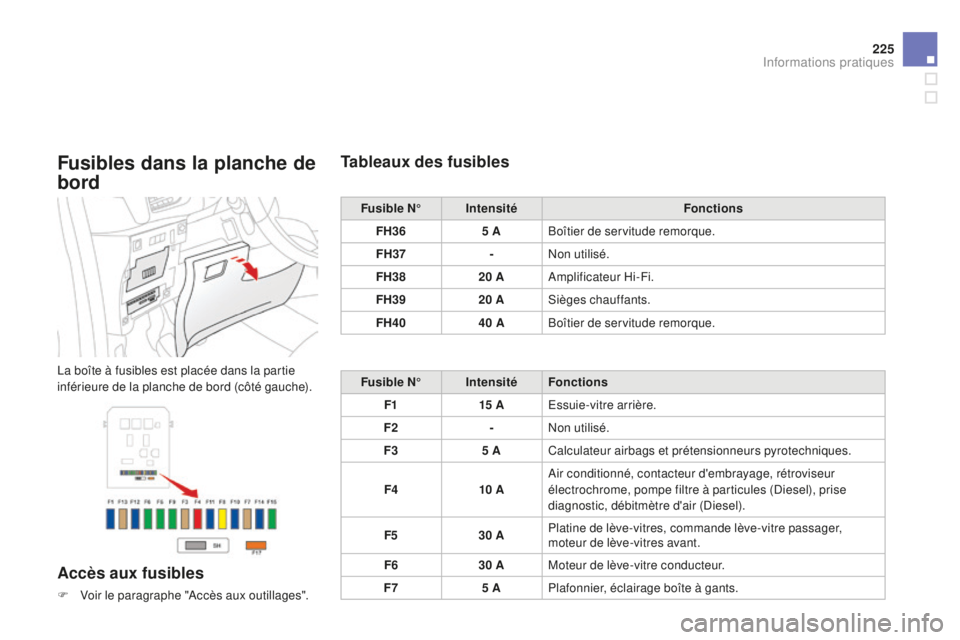

Fusibles dans la planche de
bord
la boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Voir le paragraphe "accès aux outillages".
Tableaux des fusibles
Fusible N°Intensité Fonctions
FH36 5 ABoîtier de servitude remorque.
FH37 -
no

n utilisé.
FH38 20 A
am

plificateur Hi-Fi.
FH39 20 A
s

ièges chauffants.
FH40 40 ABoîtier de servitude remorque.
Fusible N° IntensitéFonctions
F1 15 A
es

suie-vitre arrière.
F2 -
no

n utilisé.
F3 5 ACalculateur airbags et prétensionneurs pyrotechniques.
F4 10 A
ai

r conditionné, contacteur d'embrayage, rétroviseur
électrochrome, pompe filtre à particules (
di

esel), prise
diagnostic, débitmètre d'air (
di

esel).
F5 30 APlatine de lève-vitres, commande lève-vitre passager,
moteur de lève-vitres avant.
F6 30 AMoteur de lève-vitre conducteur.
F7 5 APlafonnier, éclairage boîte à gants.
Informations pratiques

Fusible N°Intensité Fonctions
F8 20 AÉcran multifonction, autoradio, radio navigation, calculateur
alarme, sirène alarme.
F9 30 APrise 12 V, alimentation support navigation nomade.
F10 15 ACommandes au volant.
F11 15 A
an

tivol, prise diagnostic, calculateur boîte de vitesses
automatique.
F12 15 ACapteur de pluie / luminosité, boîtier de servitude remorque.
F13 5 AContacteur de stop principal, boîtier servitude moteur.
F14 15 ACalculateur d'aide au stationnement, calculateur d'airbags,
combiné, air conditionné automatique,
us
B
Box,
amplificateur Hi-Fi.
F15 30 AVerrouillage.
F16 -
no

n utilisé.
F17 40 A
dé

givrage lunette arrière et rétroviseurs extérieurs.
SH -
sh

unt P
aRC.

227
Fusibles dans le
compartiment moteur
la boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).Accès aux fusibles
F déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F
a
p
rès intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
to

ute intervention sur les fusibles du
boîtier, situé sur la batterie, doit être
effectuée par le réseau C
i

t
RoËn

ou
par un atelier qualifié.
Informations pratiques

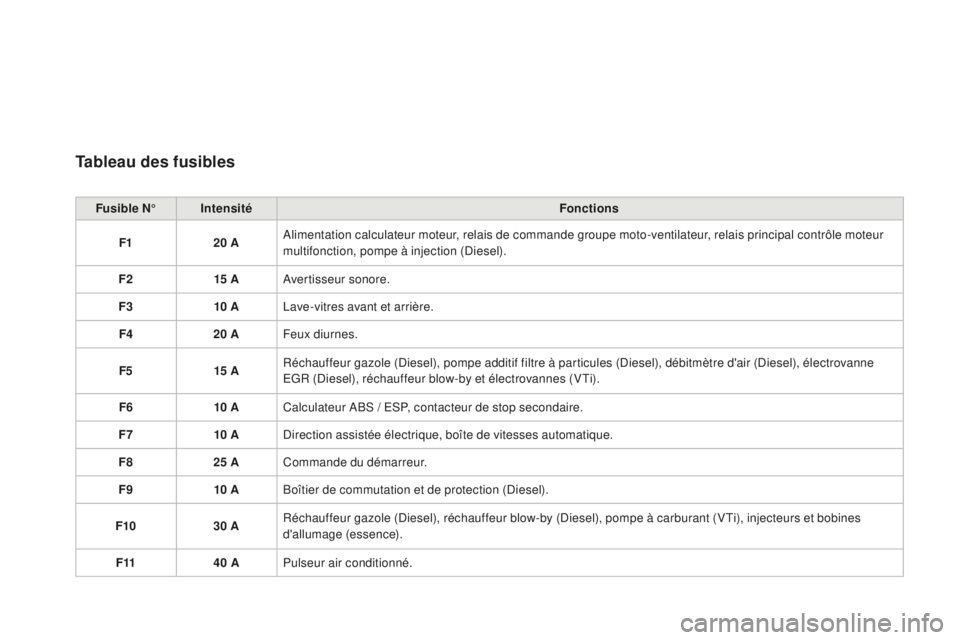

Tableau des fusibles
Fusible N°Intensité Fonctions
F1 20 A
al

imentation calculateur moteur, relais de commande groupe moto-ventilateur, relais principal contrôle moteur
multifonction, pompe à injection (
die

sel).
F2 15 A
av

ertisseur sonore.
F3 10 A
la

ve-vitres avant et arrière.
F4 20 AFeux diurnes.
F5 15 ARéchauffeur gazole (
di

esel), pompe additif filtre à particules (
di
esel), débitmètre d'air (
di
esel), électrovanne
eG

R (
di
esel), réchauffeur blow-by et électrovannes (V
ti
).
F6 10 ACalculateur
a
Bs
/ es
P
, contacteur de stop secondaire.
F7 10 A
di

rection assistée électrique, boîte de vitesses automatique.
F8 25 ACommande du démarreur.
F9 10 ABoîtier de commutation et de protection (
die

sel).
F10 30 ARéchauffeur gazole (
di

esel), réchauffeur blow-by (
di
esel), pompe à carburant (V
ti
), injecteurs et bobines
d'allumage (essence).
F11 40 APulseur air conditionné.

229
Fusible N°Intensité Fonctions
F12 30 APetite / Grande vitesse essuie-vitre avant.
F13 40 A
al

imentation boîtier de servitude intelligent (+ après
contact).
F14 30 A
al

imentation Valvetronic (V
ti
).
F15 10 AFeu de route droit.
F16 10 AFeu de route gauche.
F17 15 AFeu de croisement gauche.
F18 15 AFeu de croisement droit.
F19 15 A
so

ndes à oxygène et électrovannes (V
ti
), électrovannes
(
die

sel), électrovanne e
G
R (
die
sel).
F20 10 APompes, thermostat piloté (V
ti

), électrovanne distribution
(
tH

P), sonde eau dans gazole (
di
esel).
F21 5 A
al

imentation commande groupe moto-ventilateur, a
Bs
/
esP

, pompe turbo (
tH
P).
Informations pratiques

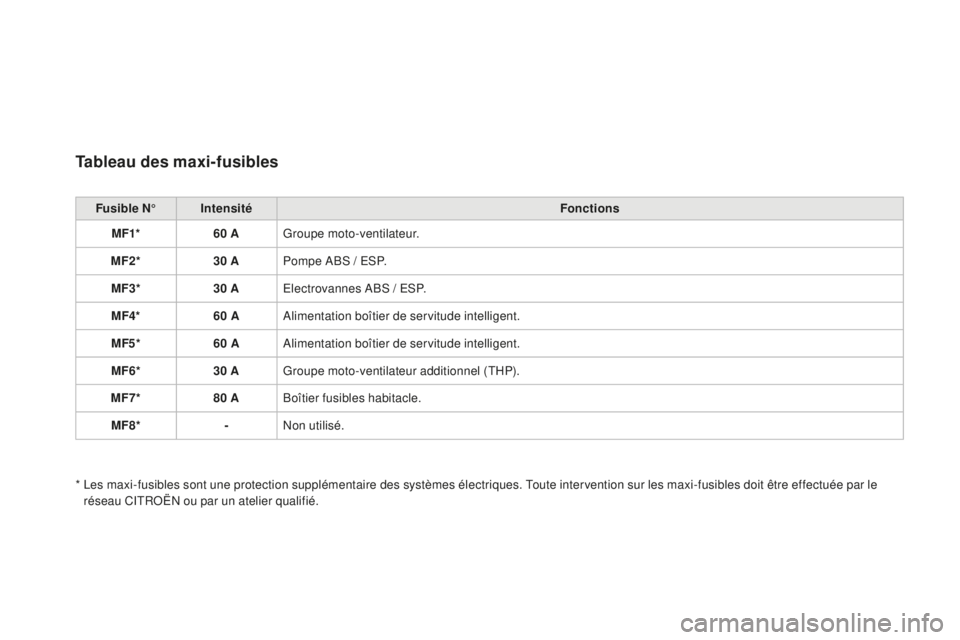

Tableau des maxi-fusibles
Fusible N°Intensité Fonctions
MF1* 60 AGroupe moto-ventilateur.
MF2* 30 APompe
a
Bs
/ es
P
.
MF3* 30 A
el

ectrovannes a
Bs
/ es
P
.
MF4* 60 A
al

imentation boîtier de servitude intelligent.
MF5* 60 A
al

imentation boîtier de servitude intelligent.
MF6* 30 AGroupe moto-ventilateur additionnel (
t

HP).
MF7* 80 ABoîtier fusibles habitacle.
MF8* -
no

n utilisé.
*
l
e
s maxi-fusibles sont une protection supplémentaire des systèmes électriques. t
o
ute intervention sur les maxi-fusibles doit être effectuée par le
réseau C
i

t
RoËn
ou par un atelier qualifié.
