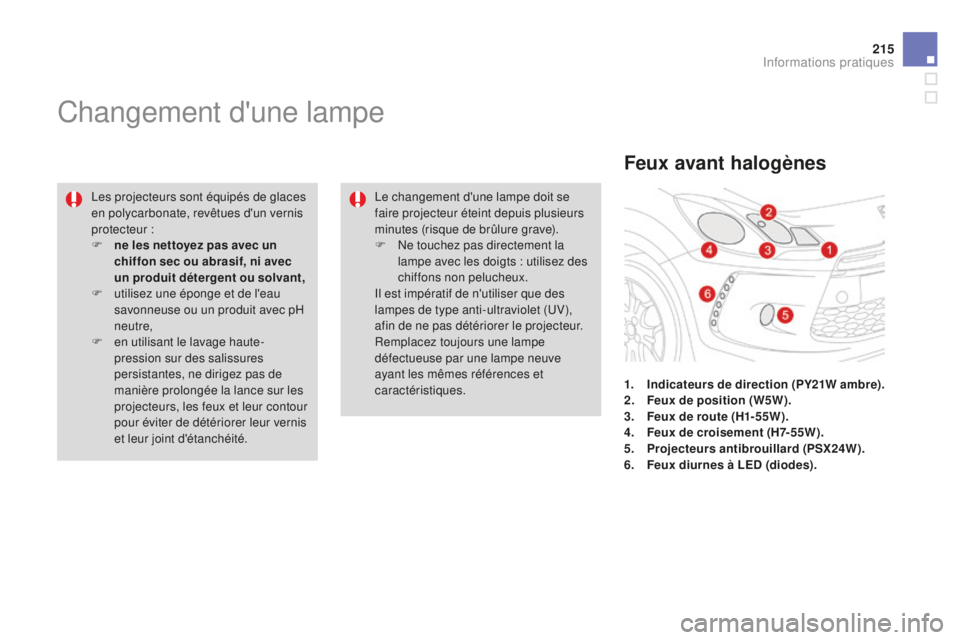

Changement d'une lampe
les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur :
F
n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec
un produit détergent ou solvant,
F

u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
Feux avant halogènes
1. Indicateurs de direction (PY21W ambre).
2. F eux de position (W5W).
3.
F

eux de route (H1-55W).
4.
F

eux de croisement (H7-55W).
5.
P

rojecteurs antibrouillard (PSX24W).
6.
F

eux diurnes à LED (diodes).
le c

hangement d'une lampe doit se
faire projecteur éteint depuis plusieurs
minutes (risque de brûlure grave).
F
n
e t

ouchez pas directement la
lampe avec les doigts : utilisez des
chiffons non pelucheux.
il e

st impératif de n'utiliser que des
lampes de type anti-ultraviolet (
uV

),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.
Informations pratiques

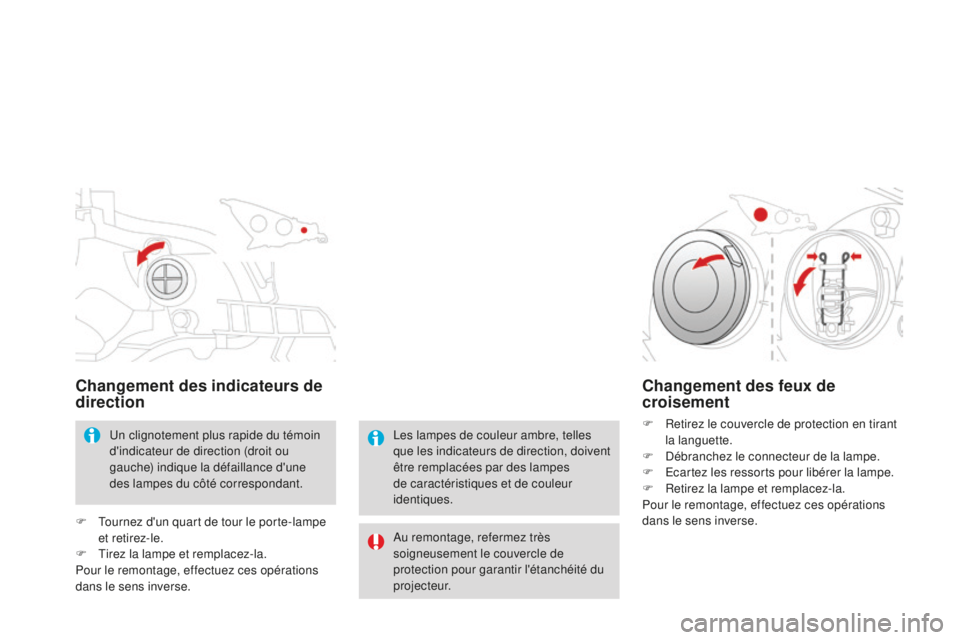

Changement des indicateurs de
direction
un clignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une
des lampes du côté correspondant.
F
t
o
urnez d'un quart de tour le porte-lampe
et retirez-le.
F
t
ir
ez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de
croisement
F Retirez le couvercle de protection en tirant la languette.
F
d
é
branchez le connecteur de la lampe.
F
e
c
artez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.le
s lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
au r

emontage, refermez très
soigneusement le couvercle de
protection pour garantir l'étanchéité du
projecteur.

217

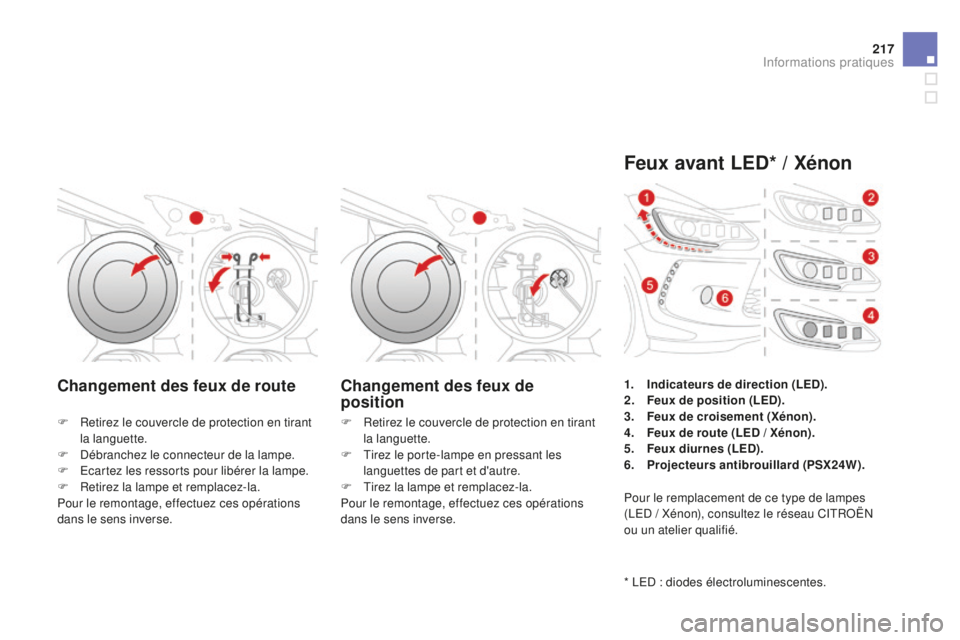

Changement des feux de route Changement des feux de position
F Retirez le couvercle de protection en tirant
la languette.
F
d
é
branchez le connecteur de la lampe.
F
e
c
artez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
R etirez le couvercle de protection en tirant
la languette.
F
t
i
rez le porte-lampe en pressant les
languettes de part et d'autre.
F
t
ir
ez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Feux avant LED* / Xénon
* led : diodes électroluminescentes. 1.
I
ndicateurs de direction (LED).
2.
F
eux de position (LED).
3.
F
eux de croisement (Xénon).
4.
F
eux de route (LED / Xénon).
5.
F
eux diurnes (LED).
6.
P
rojecteurs antibrouillard (PSX24W).
Pour le remplacement de ce type de lampes
(
l
ed / Xénon), consultez le réseau C
i
t
RoËn

ou un atelier qualifié.
Informations pratiques

Pour vous procurer le module,
contactez le réseau CitRoËn ou un
atelier qualifié.
en c

as de difficulté pour le
remplacement de ces lampes, vous
pouvez aussi consulter le réseau
C
i

t
RoËn
ou un atelier qualifié.Changement des projecteurs
antibrouillard
F accédez au projecteur antibrouillard en passant par l'orifice situé sous le pare-
chocs.
F
d
é
branchez le connecteur du porte-lampe
noir en appuyant sur la languette en partie
supérieure.
F

R
etirez le porte-lampe en appuyant sur les
deux clips (en haut et en bas).
F

R
emplacez le module.
Pour le remontage, effectuez ces opérations
dans le sens inverse.

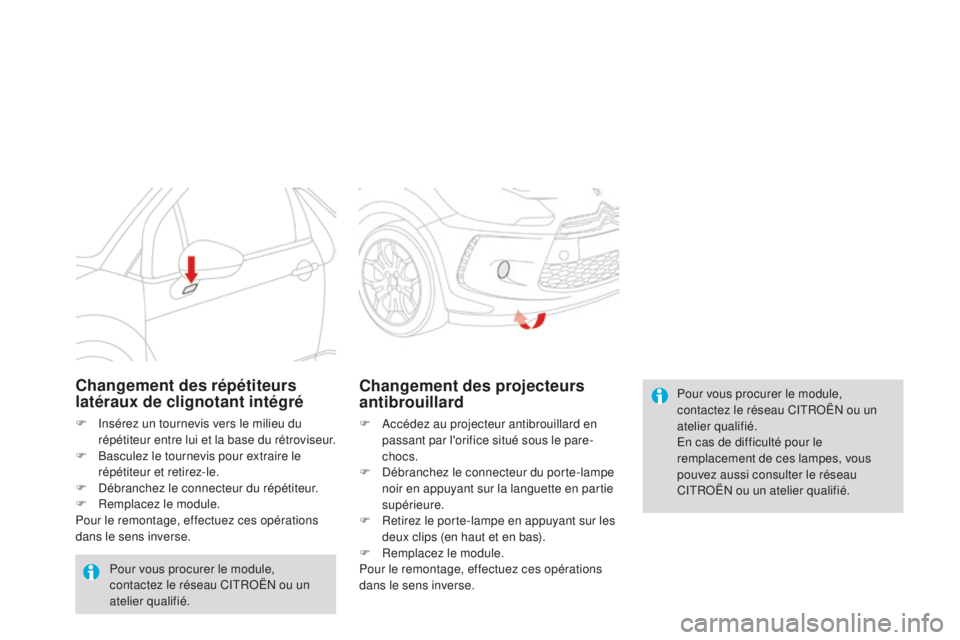

Changement des répétiteurs
latéraux de clignotant intégré
F insérez un tournevis vers le milieu du répétiteur entre lui et la base du rétroviseur.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F
d
é
branchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour vous procurer le module,
contactez le réseau C
i

t
RoËn
ou un
atelier qualifié.

219

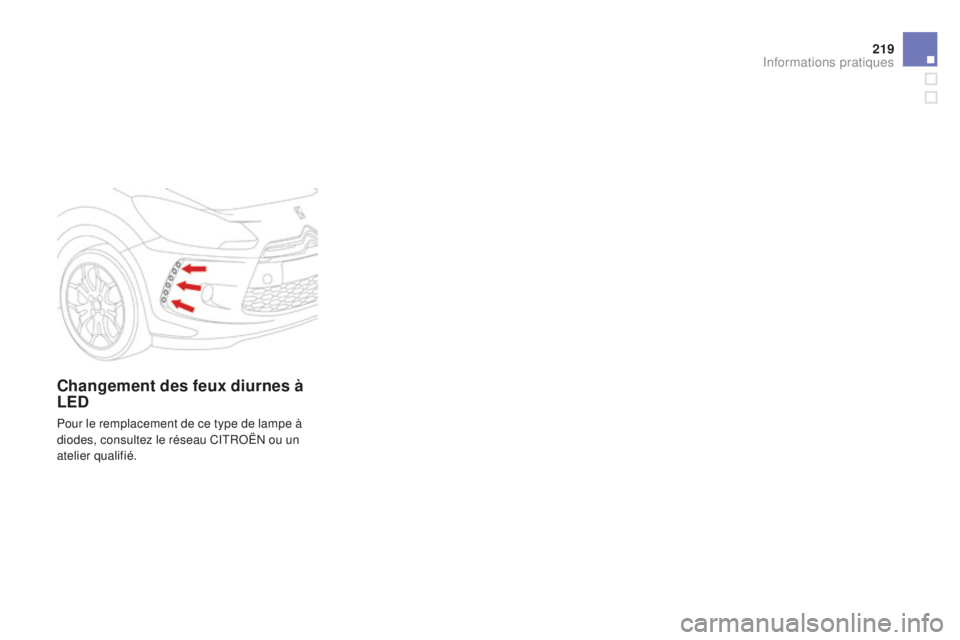

Changement des feux diurnes à
LED
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CitRoËn ou un
atelier qualifié.
Informations pratiques

1. Feux de stop / de position (P21/5W).
2. Feux de position (P5W).
3.
I

ndicateurs de direction (PY21W ambre).
4.
F

eu antibrouillard, côté gauche (PR21W
rouge)


F
eu de recul, côté droit (P21W).

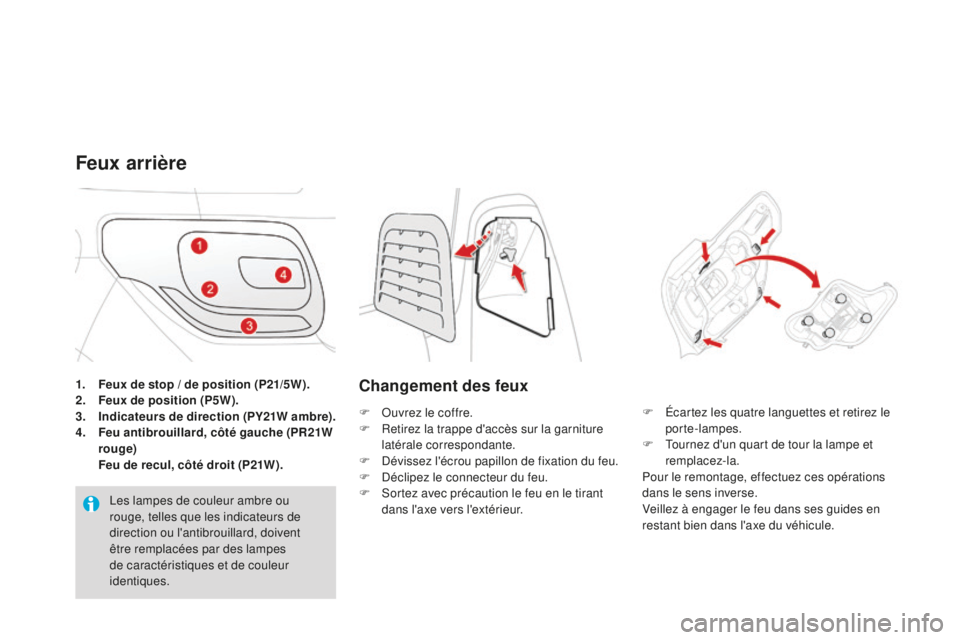

Feux arrière
les lampes de couleur ambre ou
rouge, telles que les indicateurs de
direction ou l'antibrouillard, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Changement des feux
F ouvrez le coffre.
F R etirez la trappe d'accès sur la garniture
latérale correspondante.
F
d
é
vissez l'écrou papillon de fixation du feu.
F
d
é
clipez le connecteur du feu.
F
s
o
rtez avec précaution le feu en le tirant
dans l'axe vers l'extérieur. F
É cartez les quatre languettes et retirez le
porte-lampes.
F
t
o
urnez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.

221
Changement des indicateurs
de direction (4) et du feu
antibrouillard ou de recul (5)
F tournez d’un quart de tour la lampe et remplacez-la.
Changement des feux de position
et de stop à LED (diodes)
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau Ci tRoËn ou un
atelier qualifié.

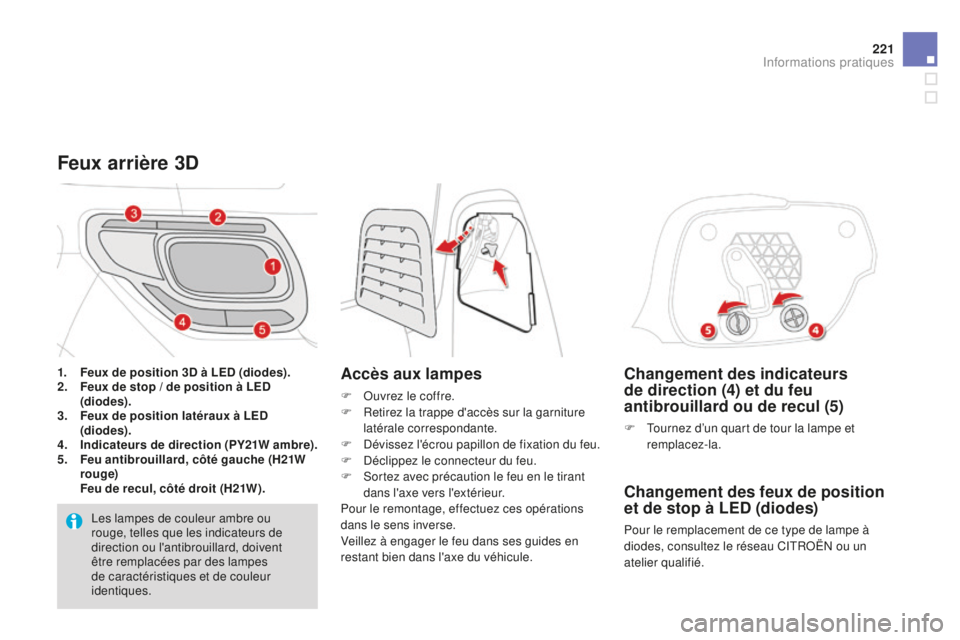

Feux arrière 3D
Accès aux lampes
F ouvrez le coffre.
F R etirez la trappe d'accès sur la garniture
latérale correspondante.
F
d
é
vissez l'écrou papillon de fixation du feu.
F
d
é
clippez le connecteur du feu.
F
s
o
rtez avec précaution le feu en le tirant
dans l'axe vers l'extérieur.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.
1.
F

eux de position 3D à LED (diodes).
2. F
eux de stop / de position à LED
(diodes).
3.
F

eux de position latéraux à LED
(diodes).
4.
I

ndicateurs de direction (PY21W ambre).
5.
F

eu antibrouillard, côté gauche (H21W
rouge)
F

eu de recul, côté droit (H21W).
le

s lampes de couleur ambre ou
rouge, telles que les indicateurs de
direction ou l'antibrouillard, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Informations pratiques

Changement du troisième feu de
stop (4 lampes W5W)
F ouvrez le coffre.
F R etirez les deux obturateurs A situés sur la
doublure.
F

P
oussez dans l'axe sur le corps du feu
en faisant levier avec deux tournevis pour
l'extraire vers l'extérieur.
F
d
é
branchez le connecteur et, si
nécessaire, le tuyau de lave-vitre du feu.
F
t
o
urnez d'un quart de tour le porte-lampe
correspondant à la lampe défectueuse.
F
t
ir
ez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement du troisième feu de
stop (diodes)
Pour le remplacement de ce type de feu à
diodes, consultez le réseau Ci
tRoËn ou un
atelier qualifié.

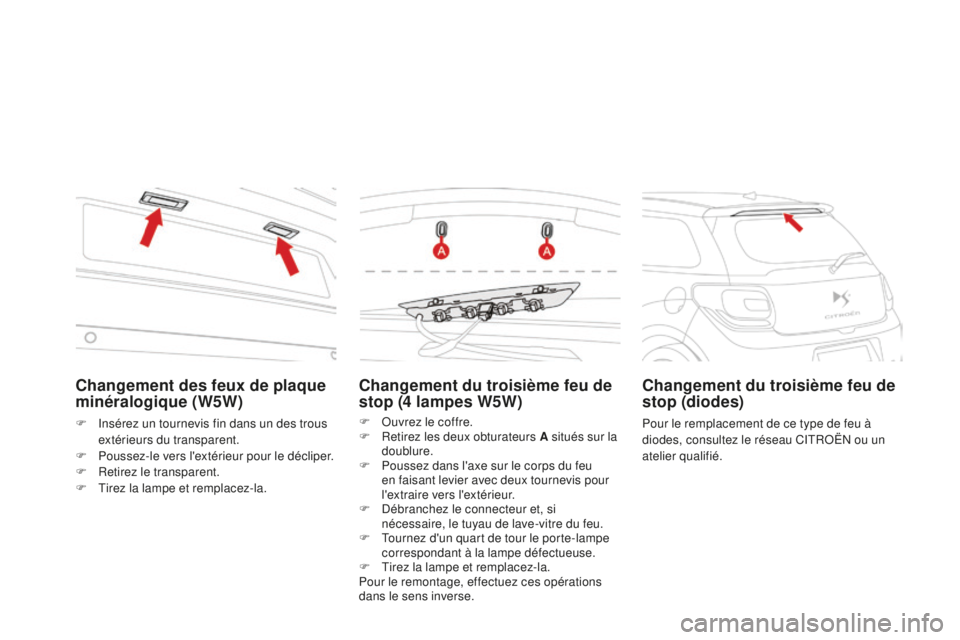

Changement des feux de plaque
minéralogique (W5W)
F insérez un tournevis fin dans un des trous extérieurs du transparent.
F

P
oussez-le vers l'extérieur pour le décliper.
F

R
etirez le transparent.
F
t
ir
ez la lampe et remplacez-la.
