F työnnä ohut ruuvimeisseli suojakuoren toiseen ulkoreikään.
F

V
äännä ulospäin, kunnes suojakuori irtoaa.
Lisäjarruvalon vaihtaminen
(diodit)
ota yhteyttä Ci troË N-huoltoverkostoon tai
valtuutettuun korjaamoon, kun haluat vaihtaa
tämäntyyppisen diodi-lisäjarruvalon.
F

P

oista kansi.
F

V

aihda viallinen lamppu.
Rekisterikilven valojen
vaihtaminen (W5W)
8
Käytännön tietoja

208
C5_fi_Chap08_information_ed01-2014

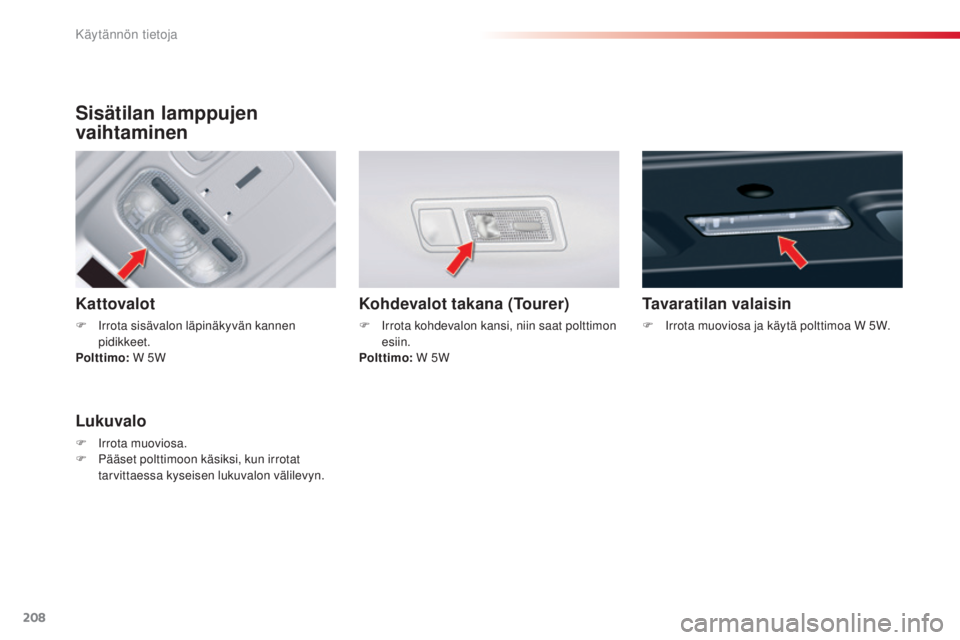

Sisätilan lamppujen
vaihtaminen
Kattovalot
F irrota sisävalon läpinäkyvän kannen pidikkeet.
Polttimo: W 5W
Kohdevalot takana (Tourer)
F irrota kohdevalon kansi, niin saat polttimon
esiin.
Polttimo: W 5W
Lukuvalo
F irrota muoviosa.
F
P ääset polttimoon käsiksi, kun irrotat
tarvittaessa kyseisen lukuvalon välilevyn.
Tavaratilan valaisin
F irrota muoviosa ja käytä polttimoa W 5W.
Käytännön tietoja

209
C5_fi_Chap08_information_ed01-2014
Kynnysvalo
F irrota muoviosa ja käytä polttimoa W 5W.
Jalkatilavalo
F irrota muoviosa ja käytä polttimoa W 5W.
Hansikaslokero
F irrota muoviosa ja käytä polttimoa W 5W.
8
Käytännön tietoja

210
C5_fi_Chap08_information_ed01-2014
Sulakkeen vaihtaminen
Kaksi sulakerasiaa sijaitsee kojelaudan alla ja moottoritilassa.
Sulakkeen vaihtaminen
ennen sulakkeen vaihtamista täytyy:
- s elvittää sulakkeen palamisen syy ja
korjata vika
-
s

ammuttaa kaikki sähköä kuluttavat laitteet
-
t

ehdä auto liikkumattomaksi ja katkaista
sytytysvirta
-
p

aikantaa viallinen sulake
sulaketaulukoiden ja seuraavilla sivuilla
esitettyjen kuvien avulla. Ehjä
Viallinen
Pienoispinsetit 1
jo

s vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto C
i

tro
Ë
N-
verkostolla tai valtuutetulla korjaamolla. Sulakkeen käsittelemisessä on ehdottoman
tärkeää:
-
k

äyttää pienoispinsettejä 1 , jotka ovat
kiinnitettynä kanteen lähellä sulakerasiaa,
ja joilla irrotetaan sulake sulakelangan
kunnon tarkistamista varten,
-
a

settaa palaneen sulakkeen tilalle aina
ehjä sulake, jolla on sama ampeeriluku
kuin alkuperäisellä sulakkeella (sama
tunnusväri); eri ampeeriluku voi aiheuttaa
toimintahäiriön (oikosulun vaara).
jo

s sulake vaihdetaan sellaiseen
sulakkeeseen, jota ei ole mainittu alla
olevissa taulukoissa, voi se aiheuttaa
vakavan toimintahäiriön autoon.
o
t
a
yhteys C
i

tro
Ë
N-verkostoon tai
valtuutettuun korjaamoon. C
i

tro
Ë
N ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita C
i

tro
Ë
N ei toimita
tai suosittele, ja joita ei ole asennettu
autovalmistajan antamien ohjeiden
mukaisesti.
t
ä
mä koskee erityisesti
kaikkia laitteita, joiden yhteiskulutus on
yli 10


milliampeeria.Sähköisten lisävarusteiden
asentaminen
autosi sähköjärjestelmä on suunniteltu
toimimaan vakio- tai valinnaisten
lisävarusteiden kanssa.
en
nen kuin asennat muita varusteita
tai sähköisiä lisävarusteita autoosi,
ota yhteys C
i

tro
Ë
N-verkostoon tai
valtuutettuun korjaamoon.
Käytännön tietoja

211
C5_fi_Chap08_information_ed01-2014
Kojelaudan sulakkeet
Pääsy sulakerasiaan
F avaa säilytyslokero mahdollisimman auki, jonka jälkeen vedä sitä lujasti
vaakatasossa,
F

i
rrota verhous vetämällä terävästi sen
alaosasta.
Sulakerasia CSulakerasia A
Pienoispinsetit 1
Kun laitat säilytyslokeron takaisin paikalleen,
noudata seuraavia ohjeita:
-
P

idä säilytyslokero vaakatasossa ja laita
alaosa paikalleen ja varmista, että uurteet
osuvat kohdalleen kiskoille.
-


t
y
önnä napakasti eteenpäin.
-

S
ulje lokero ja varmista, että takana
sijaitsevat jouset menevät hyvin päältä.
Sulakerasia B
8
Käytännön tietoja

212
C5_fi_Chap08_information_ed01-2014
Sulakerasia A
Sulakerasia B
NumeroAmperiluku Toiminnot
G29 -
ei

käytössä
G30 5
ASivupeilien lämmitys
G31 5
ASade- ja aurinkotunnistin
G32 5
A
tu
rvavöiden kiinnittämisen muistutusvalo
G33 5
A
hi
mmenevät peilit
G34 20
ASuojaluukku (Berline)
G35 5
AMatkustajan oven valo -
e
tu
matkustajan sivupeilin liike
G36 30
AMoottoroitu tavaratila (
to

urer)
G37 20
ALämmitettävät etuistuimet
G38 30
AKuljettajan sähkötoiminen istuin
G39 30
A
etu
matkustajan sähkötoiminen istuin - hi
Fi-v
ahvistin
G40 3
AVirransyöttö vetolaitteen ohjainrasiaan
Numero Amperiluku Toiminnot
G36 15


A6-portainen automaattivaihteisto
5
A4-portainen automaattivaihteisto
G37 10


A
hu
omiovalot - Vianmäärityksen pistorasia
G38 3
ACDS/
a

S
r
G3

9 10


A
hy
draulinen jousitus
G40 3
AS
to
P
kontaktori
Käytännön tietoja

213
C5_fi_Chap08_information_ed01-2014
Sulakerasia C
NumeroAmperiluku Toiminnot
F1 15


A
taka
lasin pyyhin (
to
urer)
F2 30
ALukituksen ja varmuuslukituksen rele
F3 5
A
t
u r v a t y y n y t
F4 10


A
au
tomaattivaihteisto - Lisälämmityksen ohjainrasia (Dieselmoottori) - h
i
mmenevät peilit
F5 30
ALasinnostin edessä - Kattoluukku - Matkustajan ovivalo -
e
t
umatkustajan sivupeilin liike
F6 30
ALasinnostin takana
F7 5
A
ta
rkkailupeilin valo - h
a
nsikaslokeron valo - Kattovalot - i
r
rotettava lamppu (
to
urer)
F8 20
A
ra
dio - CD-vaihdin - Näppäimet ohjauspyörällä - Näyttö - a
l
entuneen rengaspaineen tunnistus - Moottoroidun
tavaratilan ohjausykskkö
F9 30
ASavukkeensytytin - Pistorasia edessä 12
V
F10 15


A
häl
ytin - Kytkimet ohjauspyörässä: valot ja merkinantolaitteet sekä lasinpyyhkimet
F11 15


AVirtalukon kontaktori heikko virta
F12 15


AKuljettajan sähkötoiminen istuin - Mittaristo -
t
u
rvavöiden kiinnittämisen muistutusvalo - i
l
mastoinnin kytkimet
F13 5
AMoottorin ohjainrasia -
h ydraulisen jousituspumpun virrankatkaisun rele -
tu
rvatyynyn ohjausyksikön virransyöttö
F14 15


ASade- ja aurinkotunnistin - Pysäköintitutka -
e
t
umatkustajan sähkötoiminen istuin -Perävaunun kytkentärasia - h
i
Fi-
vahvistimen ohjausyksikkö -
ha

nds free -sarja - Kaistavahti
F15 30
ALukituksen ja varmuuslukituksen rele
F17 40
A
ta
kalasin lämmitys - Lämmitettävät sivupeilit
FSH SHUNTS
hU

N tti
SU
L
aKe
8
Käytännön tietoja

214
C5_fi_Chap08_information_ed01-2014
Moottoritilan sulakkeet
Pääsy sulakerasiaan
F Kierrä jokaista ruuvia 1/4 kierros.
F ir rota kansi.
F

V
aihda sulake. Numero
Amperiluku Toiminnot
F1 20 A
Moottorin ohjainrasia
F2 15

A
ään
imerkki
F3 10

A
Lasinpesimen pumppu
F4 10

A
Lampunpesimien pumppu
F5 15

A
Moottorin aktuaattorit
F6 10

A
il
manvirtausmittari - Kääntyvät ajovalot -Vianmäärityksen pistorasia
F7 10

A
au
tomaattivaihteiston valitsimen lukittuminen - o
h
jaustehostin
F8 25 A
Käynnistysmoottori
F9 10

A
Kytkimen kontaktori - S
t
o
P k
ontaktori
F10 30
AMoottorin aktuaattorit
F11 40
A
ilm
astoinnin puhallin
F12 30
A
tuul
ilasinpyyhin
F13 40
ABS
i-

rasian virransyöttö (+ virta kytkettynä)
F14 30
A-
F15 10


A
oi
kea kaukovalo
F16 10


AVasen kaukovalo
F17 15


A
oik
ea lähivalo
F18 15


AVasen lähivalo
F19 15


AMoottorin toimilaitteet
F20 10


AMoottorin toimilaitteet
F21 5
AMoottorin toimilaitteet
Toimenpiteen jälkeen sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä.
Sulakerasioissa lisäsuojana olevia
MA XI-sulakkeita saa käsitellä vain
CITROËN-verkosto tai valtuutettu
korjaamo.
Sulaketaulukko
