2015 CITROEN C3 PICASSO Kasutusjuhend (in Estonian)

63
C3Picasso_et_Chap04_ouverture_ed01-2014

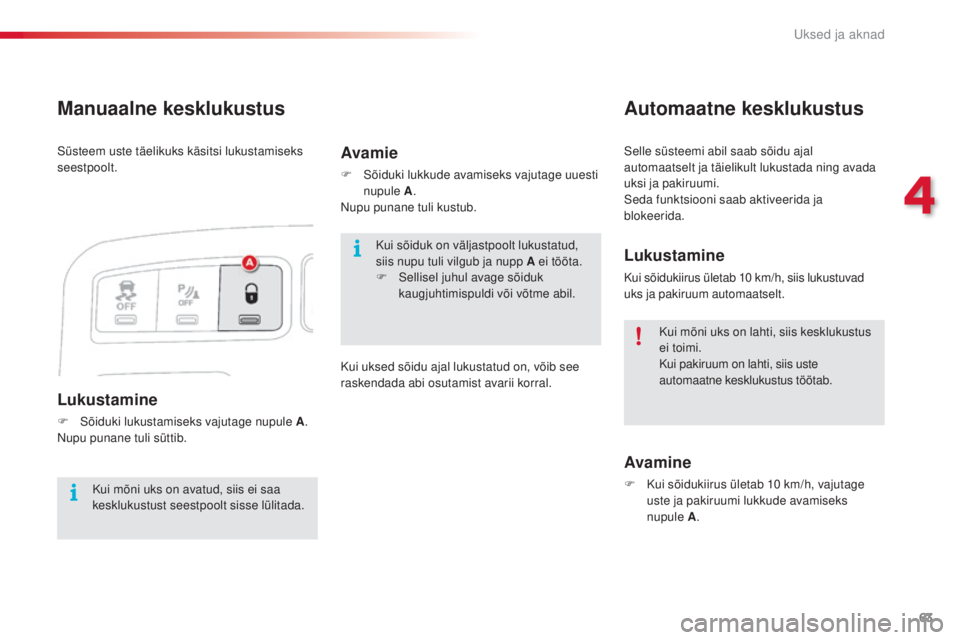

Manuaalne kesklukustus
Lukustamine
F sõiduki lukustamiseks vajutage nupule A.
Nupu punane tuli süttib.
Automaatne kesklukustus
Avamine
F Kui sõidukiirus ületab 10 km/h, vajutage
uste ja pakiruumi lukkude avamiseks
nupule A .
Avamie
F sõiduki lukkude avamiseks vajutage uuesti
nupule A .
Nupu punane tuli kustub.
Lukustamine
Kui sõidukiirus ületab 10 km/h, siis lukustuvad
uk s ja pakiruum automaatselt.
Kui sõiduk on väljastpoolt lukustatud,
siis nupu tuli vilgub ja nupp A ei tööta.
F
se
llisel juhul avage sõiduk
kaugjuhtimispuldi või võtme abil.
Kui mõni uks on avatud, siis ei saa
kesklukustust seestpoolt sisse lülitada. Kui mõni uks on lahti, siis kesklukustus
ei toimi.
Kui pakiruum on lahti, siis uste
automaatne kesklukustus töötab.
sü

steem uste täelikuks käsitsi lukustamiseks
seestpoolt.
se
lle süsteemi abil saab sõidu ajal
automaatselt ja täielikult lukustada ning avada
uksi ja pakiruumi.
se
da funktsiooni saab aktiveerida ja
blokeerida.
Kui uksed sõidu ajal lukustatud on, võib see
raskendada abi osutamist avarii korral.
4
uksed ja aknad

64
C3Picasso_et_Chap04_ouverture_ed01-2014

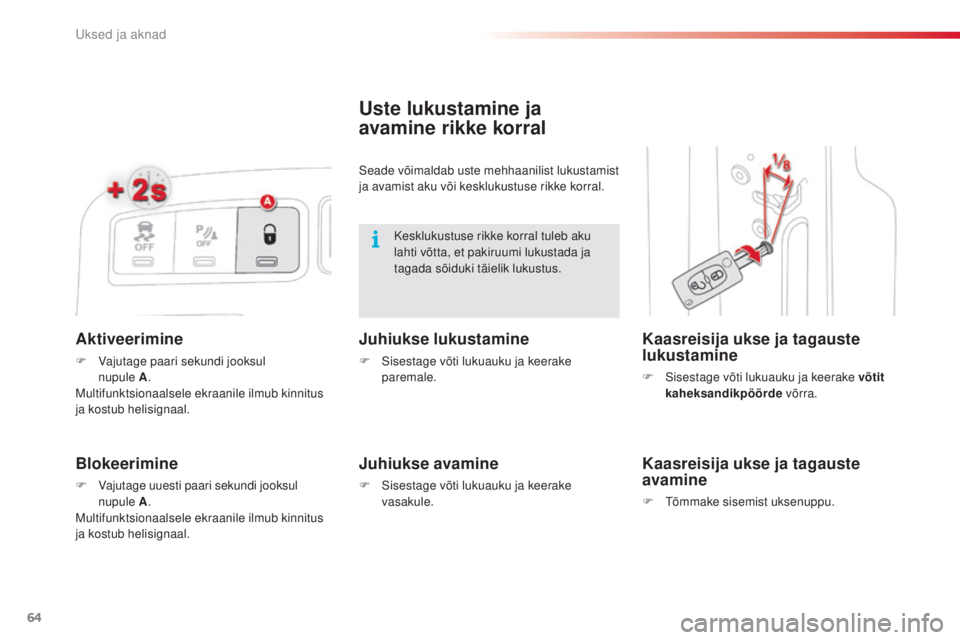

Aktiveerimine
F Vajutage paari sekundi jooksul nupule A .
mu

ltifunktsionaalsele ekraanile ilmub kinnitus
ja kostub helisignaal.
Blokeerimine
F Vajutage uuesti paari sekundi jooksul nupule A .
mu

ltifunktsionaalsele ekraanile ilmub kinnitus
ja kostub helisignaal.
Uste lukustamine ja
avamine rikke korral
Kaasreisija ukse ja tagauste
lukustamine
F sisestage võti lukuauku ja keerake võtit kaheksandikpöörde võrra.
Juhiukse lukustamine
F sisestage võti lukuauku ja keerake
paremale.
Juhiukse avamine
F sisestage võti lukuauku ja keerake vasakule.
Kaasreisija ukse ja tagauste
avamine
F tõmmake sisemist uksenuppu.
Kesklukustuse rikke korral tuleb aku
lahti võtta, et pakiruumi lukustada ja
tagada sõiduki täielik lukustus.
se

ade võimaldab uste mehhaanilist lukustamist
ja avamist aku või kesklukustuse rikke korral.
uksed ja aknad

65
C3Picasso_et_Chap04_ouverture_ed01-2014

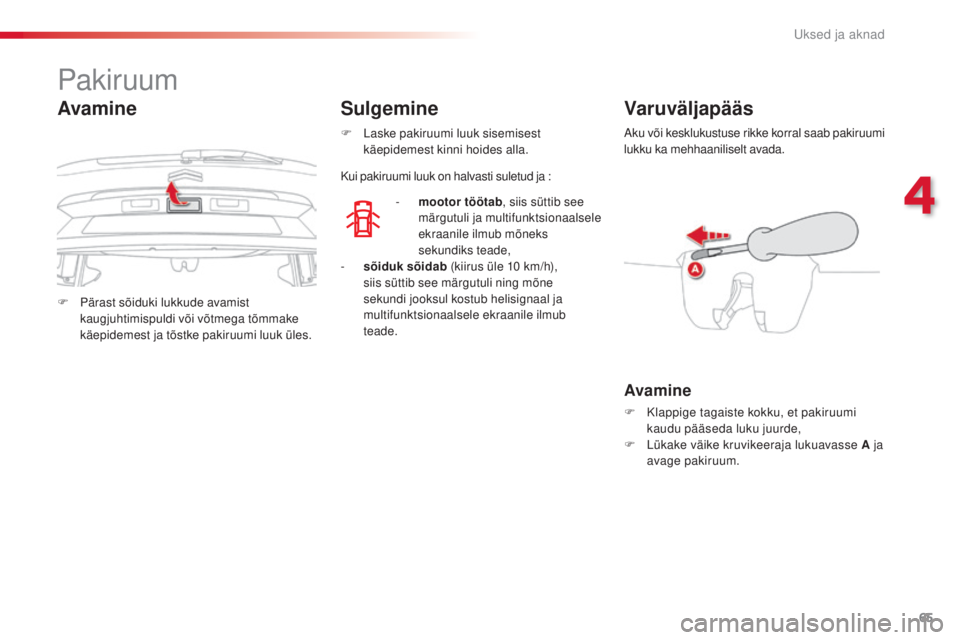

F Pärast sõiduki lukkude avamist kaugjuhtimispuldi või võtmega tõmmake
käepidemest ja tõstke pakiruumi luuk üles.
Pakiruum
- mootor töötab , siis süttib see
märgutuli ja multifunktsionaalsele
ekraanile ilmub mõneks
sekundiks teade,
Varuväljapääs
Avamine
F Klappige tagaiste kokku, et pakiruumi kaudu pääseda luku juurde,
F

L
ükake väike kruvikeeraja lukuavasse A ja
avage pakiruum.
Sulgemine
Kui pakiruumi luuk on halvasti suletud ja :
Avamine
- sõiduk sõidab (kiirus üle 10 km/h),
siis süttib see märgutuli ning mõne
sekundi jooksul kostub helisignaal ja
multifunktsionaalsele ekraanile ilmub
teade.
F

L
aske pakiruumi luuk sisemisest
käepidemest kinni hoides alla.
ak
u või kesklukustuse rikke korral saab pakiruumi
lukku ka mehhaaniliselt avada.
4
uksed ja aknad

66
C3Picasso_et_Chap04_ouverture_ed01-2014

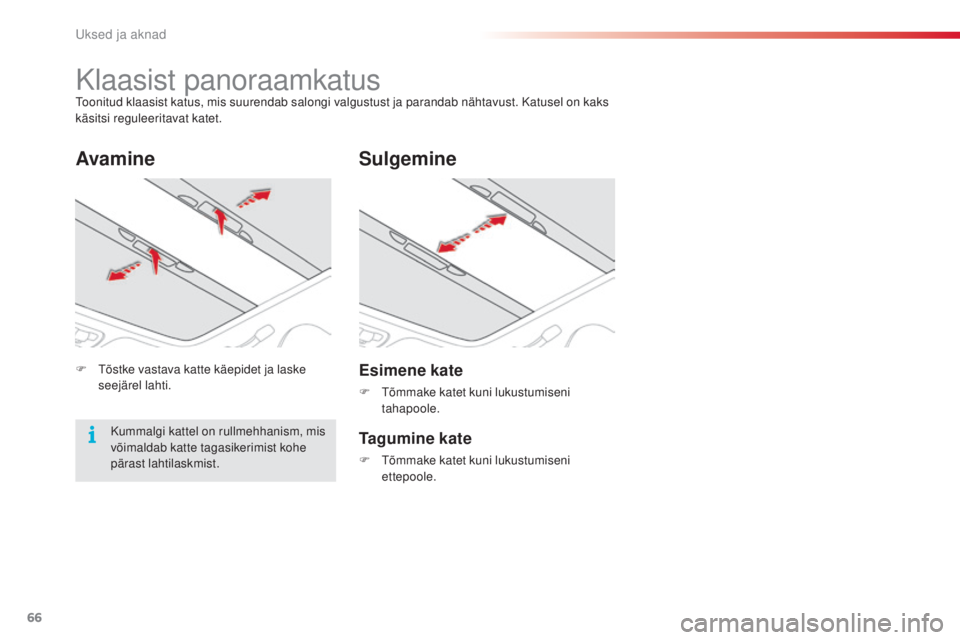

Klaasist panoraamkatustoonitud klaasist katus, mis suurendab salongi valgustust ja parandab nähtavust. Katusel on kaks
käsitsi reguleeritavat katet.
Sulgemine
Tagumine kate
F tõmmake katet kuni lukustumiseni ettepoole.
Esimene kate
F tõmmake katet kuni lukustumiseni tahapoole.
Avamine
F tõstke vastava katte käepidet ja laske seejärel lahti.
Kummalgi kattel on rullmehhanism, mis
võimaldab katte tagasikerimist kohe
pärast lahtilaskmist.
uksed ja aknad

67
C3Picasso_et_Chap04_ouverture_ed01-2014

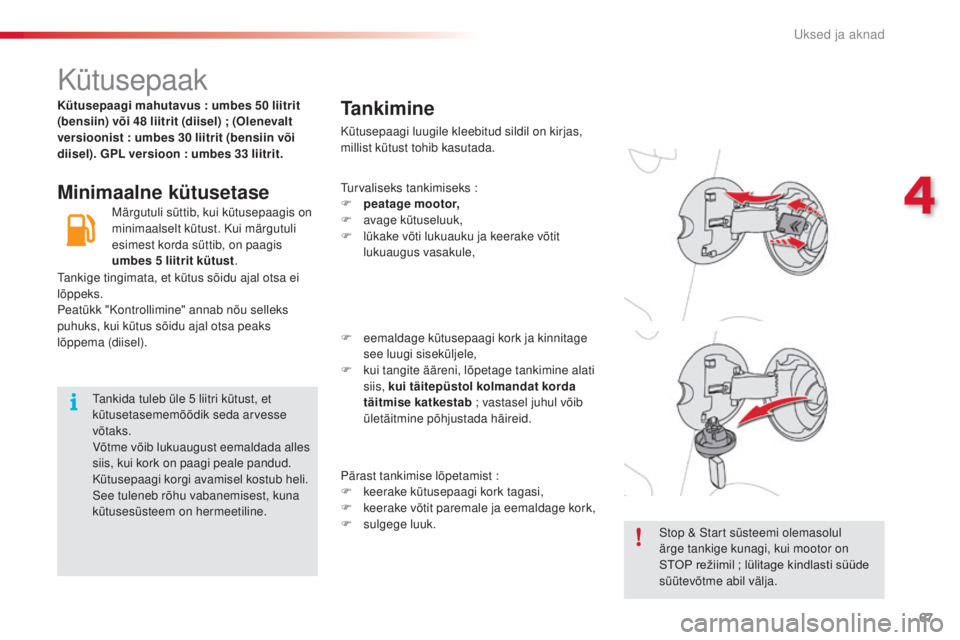

Kütusepaak
Minimaalne kütusetaseTa n k i m i n e
Kütusepaagi luugile kleebitud sildil on kirjas,
millist kütust tohib kasutada.
mä

rgutuli süttib, kui kütusepaagis on
minimaalselt kütust. Kui märgutuli
esimest korda süttib, on paagis
umbes 5

liitrit kütust .
tu

rvaliseks tankimiseks :
F

p
eatage mootor,
F

a
vage kütuseluuk,
F

lü
kake võti lukuauku ja keerake võtit
lukuaugus vasakule,
F

e
emaldage kütusepaagi kork ja kinnitage
see luugi siseküljele,
F

k
ui tangite ääreni, lõpetage tankimine alati
siis, kui täitepüstol kolmandat korda
täitmise katkestab ; vastasel juhul võib
ületäitmine põhjustada häireid.
Pärast tankimise lõpetamist :
F

k
eerake kütusepaagi kork tagasi,
F

k
eerake võtit paremale ja eemaldage kork,
F

su
lgege luuk.
ta

nkida tuleb üle 5

liitri kütust, et
kütusetasememõõdik seda arvesse
võtaks.
Võtme võib lukuaugust eemaldada alles
siis, kui kork on paagi peale pandud.
Kütusepaagi korgi avamisel kostub heli.
se

e tuleneb rõhu vabanemisest, kuna
kütusesüsteem on hermeetiline.
st

op & s
t
art süsteemi olemasolul
ärge tankige kunagi, kui mootor on
STOP
režiimil ; lülitage kindlasti süüde
sü

ütevõtme abil välja.
Kütusepaagi mahutavus : umbes 50

liitrit
(bensiin) või 48

liitrit (diisel) ; (Olenevalt
versioonist : umbes 30

liitrit (bensiin või
diisel). GPL versioon : umbes 33

liitrit.
ta

nkige tingimata, et kütus sõidu ajal otsa ei
lõppeks.
Peatükk "Kontrollimine" annab nõu selleks
puhuks, kui kütus sõidu ajal otsa peaks
lõppema (diisel).
4
uksed ja aknad

68
C3Picasso_et_Chap04_ouverture_ed01-2014

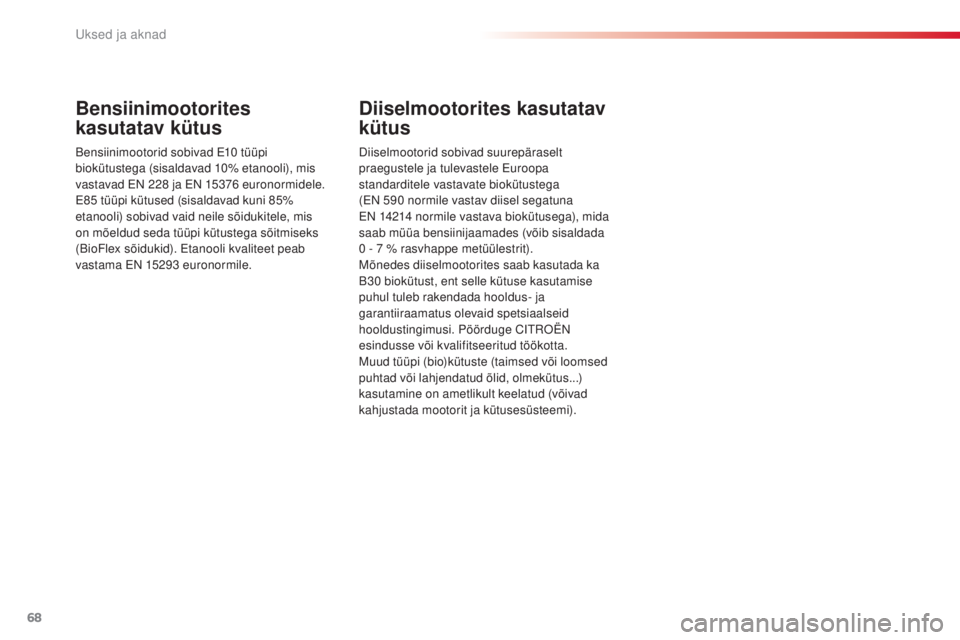

Bensiinimootorites
kasutatav kütus
Bensiinimootorid sobivad E10 tüüpi
b iokütustega (sisaldavad 10% etanooli), mis
vastavad EN 228
ja EN 15376 euronormidele.
E85
tüüpi kütused (sisaldavad kuni 85%
etanooli) sobivad vaid neile sõidukitele, mis
on mõeldud seda tüüpi kütustega sõitmiseks
(BioFlex sõidukid). Etanooli kvaliteet peab
vastama EN 15293
euronormile.
Diiselmootorites kasutatav
kütus
Diiselmootorid sobivad suurepäraselt
praegustele ja tulevastele Euroopa
standarditele vastavate biokütustega
(EN 590 normile vastav diisel segatuna
EN 14214
normile vastava biokütusega), mida
saab müüa bensiinijaamades (võib sisaldada
0
- 7 % rasvhappe metüülestrit).
mõ

nedes diiselmootorites saab kasutada ka
B30
biokütust, ent selle kütuse kasutamise
puhul tuleb rakendada hooldus- ja
garantiiraamatus olevaid spetsiaalseid
hooldustingimusi. Pöörduge C
i

tr
O
ËN
esindusse või kvalifitseeritud töökotta.
mu

ud tüüpi (bio)kütuste (taimsed või loomsed
puhtad või lahjendatud õlid, olmekütus...)
kasutamine on ametlikult keelatud (võivad
kahjustada mootorit ja kütusesüsteemi).
uksed ja aknad

69
C3Picasso_et_Chap04_ouverture_ed01-2014
Vale kütuse tankimise takistus (Diisel)*
Tööpõhimõte
Kui sisestate diiselmootori paagi avasse
bensiinivooliku otsa, jääb täitepüstoli otsik
luugi taha kinni. s
ü
steem jääb lukku ja ei lase
tankida.
Ärge enam proovige ja võtke diiselkütuse
voolik.
* Olenevalt riigist. Kanistrist aeglaselt tankimine on
võimalik.
Kütuse voolamise lihtsustamiseks ärge
suruge kanistri ava otse vastu luuki ja
valage aeglaselt.Sõitmine välismaal
Diiselkütuse täitepüstolid võivad
eri riikides erinevad olla ning takisti
olemasolu võib tankimise võimatuks
muuta.
Enne välismaale sõitmist soovitame
küsida C
itr
O
ËN esindusest järele, kas
teie sõiduk sobib tankimisvahenditega
selles riigis, kuhu te sõidate.
Diiselmootoriga sõidukite kütusepaagi avas on mehhaaniline seade, mis ei lase paaki bensiini
tankida.
s
e

ade hoiab ära vale kütuse tankimise tagajärjel tekkivad kahjustused.
Paagi ava juures asuv seade tuleb nähtavale pärast korgi eemaldamist.
4
uksed ja aknad

70
C3Picasso_et_Chap05_visibilite_ed01-2014
tuledelülitidVahend esi- ja tagatulede valimiseks ning sisse- ja välja lülitamiseks.
Põhituled
Erinevad esi- ja tagatuled on loodud
nähtavuse järk-järguliseks kohandamiseks
kliimatingimustega


:
-
g

abariittuled, et olla nähtav,
-

l
ähituled, et tagada head nähtavust ilma
teisi autojuhte pimestamata,
-

k
augtuled, et tagada head nähtavust tühjal
teel.
Lisatuled
Eriliste nähtavustingimuste jaoks on sõidukile
paigaldatud mitmed lisatuled :
-

t
agumine udutuli, et olla kaugelt nähtav,
-
e

simesed udutuled, et ise paremini näha.
Programmeerimine
Lisaks on saadaval mitmeid valgustuse
automaatse reguleerimise režiime vastavalt
j

ärgmisele varustusele

:
-


saatevalgustus,
-
t

ulede automaatsüttimine.
Ilma tulede AUTO režiimita mudel
Tulede AUTO režiimiga mudel
tulede automaatsüttimine.
Käsitsi lülitamine
tulesid lülitab juht otse, kasutades lülitusvõru A
ja hooba B .
A.


Tulede põhirežiimi valimise lülitusvõru :
k

eerake võru nii, et vastav sümbol asetuks
tähistuse vastu.
tu

led kustunud / päevatuled.
Gabariittuled.
B.


t
u
lede ümberlülitamine : tõmmake hooba
enda poole, et lähitulesid/kaugtulesid
ümber lülitada.
Kui tuled on kustunud ja gabariittuled põlevad,
siis võib juht hoovast tõmbamise ajal ka kaugtuled
otse põlema panna ("tuledega vilgutamine").
ai

nult lähituled või kaugtuled.
Näidud
Vastava märgutule süttimine näidikul kinnitab
valitud tulederežiimi v alikulist si sselülitumist.
Nähtavus
