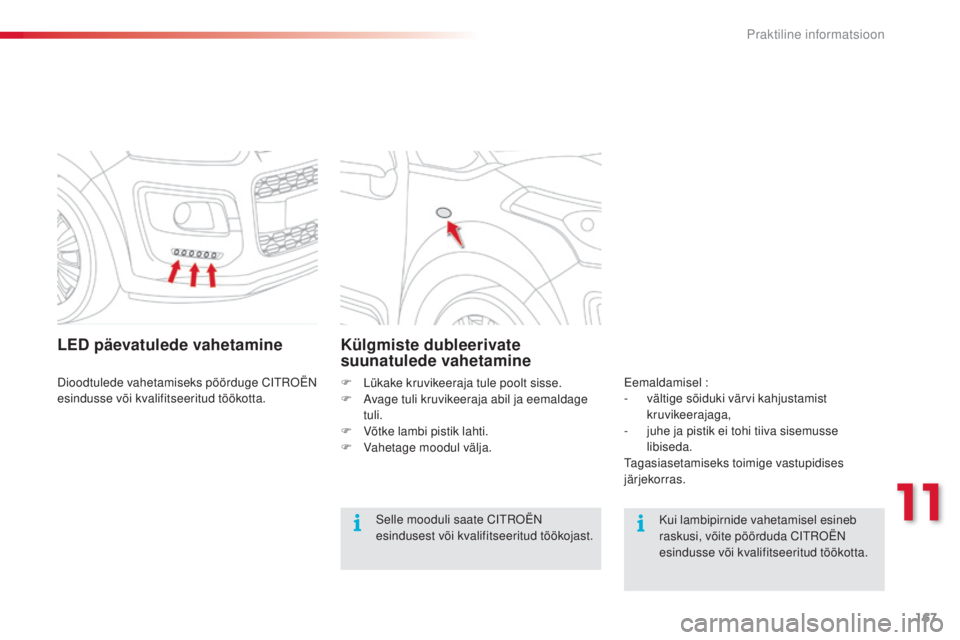

LED päevatulede vahetamine
Dioodtulede vahetamiseks pöörduge CitrO ËN
esindusse või kvalifitseeritud töökotta.
Külgmiste dubleerivate
suunatulede vahetamine
selle mooduli saate Ci trO ËN
esindusest või kvalifitseeritud töökojast. Kui lambipirnide vahetamisel esineb
raskusi, võite pöörduda C
itr
O
ËN
esindusse või kvalifitseeritud töökotta.
Eemaldamisel :
-
v

ältige sõiduki värvi kahjustamist
kruvikeerajaga,
-
j
uhe ja pistik ei tohi tiiva sisemusse
libiseda.
ta
gasiasetamiseks toimige vastupidises
järjekorras.
F

L

ükake kruvikeeraja tule poolt sisse.
F
a
v
age tuli kruvikeeraja abil ja eemaldage
tuli.
F

V

õtke lambi pistik lahti.
F

V

ahetage moodul välja.
11
Praktiline informatsioon

168
C3Picasso_et_Chap11_informations-pratiques_ed01-2014
Ta g a t u l e d
1. Pidurituled / gabariittuled (12VP21/5 W).
2. V as a k udutuli (PR 21W ).


P
arem tagurdustuli (P21W).
3.
S

uunatuled (P 21 W).Lambipirni vahetamine:
pidurituled / gabariittuled /
suunatuled
F keerake lambipesa veerand pööret,
F v õtke läbipõlenud pirn välja ja asendage
uuega.
ta

gasiasetamiseks toimige vastupidises
järjekorras.
F
K
eerake tule kinnituskruvi lahti,
F
t
õmmake tuli ettevaatlikult välja,
Praktiline informatsioon

169
C3Picasso_et_Chap11_informations-pratiques_ed01-2014
Lambipirni vahetamine :
udutuli / tagurdustuli
F avage pakiruum,
F v ajutage kruvikeerajaga servadele,
F

v
õtke tule pistik lahti,
F

k
eerake lambipesa veerand pööret,
F

v
õtke läbipõlenud pirn välja ja asendage
uuega.
ta

gasiasetamiseks toimige vastupidises
järjekorras.
Lambipirni vahetamine :
lisapidurituli (4 pirni W5W)
F avage pakiruum,
F
e emaldage vooderduse küljes asuvad
katted,
F

v
ajutage kahe kruvikeeraja abil
tulekorpusele, et seda oma kohalt välja
võtta,
F

k
eerake läbipõlenud pirnile vastavat
lambipesa veerand pööret,
F
t

õmmake pirn välja ja asendage see uuega.
ta

gasiasetamiseks toimige vastupidises
järjekorras.
Lambipirni vahetamine :
numbrimärgituli (W5W)
F sisestage peenikese otsaga kruvikeeraja läbipaistva tulekatte ühte avasse,
F

l
ükake katet väljapoole ja võtke see lahti,
F

e
emaldage läbipaistev tulekate,
F

t
õmmake pirn välja ja asendage see
uuega.
ta

gasiasetamiseks toimige vastupidises
järjekorras.
11
Praktiline informatsioon

170
C3Picasso_et_Chap11_informations-pratiques_ed01-2014

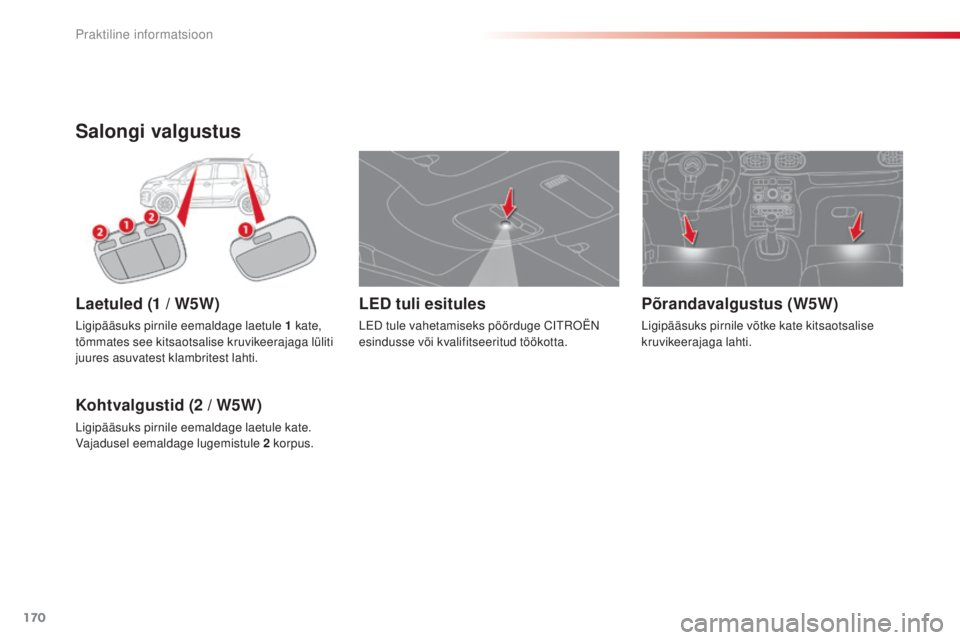

Salongi valgustus
Laetuled (1 / W5W)
Ligipääsuks pirnile eemaldage laetule 1 kate,
t õmmates see kitsaotsalise kruvikeerajaga lüliti
juures asuvatest klambritest lahti.
Kohtvalgustid (2 / W5W)
Ligipääsuks pirnile eemaldage laetule kate.
Vajadusel eemaldage lugemistule 2 korpus.
Põrandavalgustus (W5W)
Ligipääsuks pirnile võtke kate kitsaotsalise
kruvikeerajaga lahti.
LED tuli esitules
LED tule vahetamiseks pöörduge CitrO ËN
esindusse või kvalifitseeritud töökotta.
Praktiline informatsioon

171
C3Picasso_et_Chap11_informations-pratiques_ed01-2014
Taskulamp (Krypton 3,6V)
F avage taskulambi korpuse alumine osa.
F Ü mbriseni pääsemiseks lükake lameda
otsada kruvikeeraja korpuse alaosa all
olevasse avausse.
F
a
v
age ümbris täielikult, et pirn vahetada.
Küljepeeglite tuled (W5W)
Ligipääsuks pirnile võtke kate kitsaotsalise
kruvikeerajaga lahti.
Pagasiruumi valgustid (W5W)
Võtke tulekorpus klambritest lahti, surudes
soklile tagaküljelt.
11
Praktiline informatsioon

172
C3Picasso_et_Chap11_informations-pratiques_ed01-2014
Kaitsme vahetaminemeetod läbipõlenud kaitsme uue vastu vahetamiseks, et parandada vastava funktsiooni riket.
Kaitsmete eemaldamise näpitsad ja
vahetuskaitsmete asukohad on armatuurlaua
kaitsmekarbi kaane küljes.
ju
urdepääsuks

:
F

V
õtke kaas lahti, seda küljelt tõmmates,
F

e
emaldage kaas täielikult,
F

e
emaldage näpitsad.
Kaitsme vahetamine
Enne kaitsme vahetamist tuleb kindlaks teha ja
kõrvaldada kaitsme läbipõlemise põhjus.
F
L
eidke läbipõlenud kaitse.
F

K
aitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
F
a
s
endage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.
F

K
ontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses. Õige
ValeC
i

tr
O
ËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata C
i

tr
O
ËN poolt ;
sama kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10


milliamprit.Elektriliste lisaseadmete
paigaldamine
teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda C
i
tr
O
ËN esindusse või
kvalifitseeritud töökotta.
Juurdepääs tööriistadele
Praktiline informatsioon

173
C3Picasso_et_Chap11_informations-pratiques_ed01-2014
Armatuurlauas asuv
kaitsmekarp
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F vt. ptk. "juurepääs tööriistadele".
Kaitsmete tabel
Kaitsme N°VoolutugevusKaitstav vooluring
FH36 5

A Haagise juhtplokk.
FH37 15


A Haagissuvila lisaseadmete pistikupesa toide.
FH38 20

A Navigatsiooniseade järelpaigaldusega.
FH39 20

A
is

tmesoojendus.
FH40 30

A Haagise juhtplokk.
Kaitsme N°
VoolutugevusKaitstav vooluring
F1 15


A
tag

aklaasipuhasti.
F2 -Vaba.
F3 5

A
tur

vapatjade ja pürotehniliste eelpingutite arvuti.
F4 10


A
ro

olinurga andur, kliimaseade, sidurilüliti, tahmaosakeste filtri
pump, diagnostikapistikupesa, õhuhulga andur.
F5 30

A
ak

natõstukite lülituspaneel, kõrvalistuja aknatõstuki nupp,
esiakende tõstukite mootor.
F6 30

A
ta

gaakende tõstukite mootor ja juhi aknatõstuki mootor.
F7 5

A Laetuli ja esimene kohtvalgusti, kindalaeka tuli, taskulamp,
tagumised lugemistuled.
11
Praktiline informatsioon

174
C3Picasso_et_Chap11_informations-pratiques_ed01-2014
Kaitsme N°VoolutugevusKaitstav vooluring
F8 20

A
mu

ltifunktsionaalne ekraan, autoraadio, navigatsioon.
F9 30

A
au

toraadio (hiljem paigaldatav), 12

V pistikupesa.
F10 15


A Nupud roolil.
F11 15


A Vargusvastane kaitse, diagnostikapistikupesa.
F12 15


A Vihma-/valgusandur, haagise juhtplokk.
F13 5

A Peamine pidurilüliti, mootori juhtplokk.
F14 15


A Parkimisabi arvuti, turvapatjade märgutuled, turvapadja arvuti,
näidikuplokk, kliimaseade,
us
B
box.
F15 30

A Lukustus.
F16 -Vaba.
F17 40

A
jää

eemaldamine tagaklaasilt ja küljepeeglitelt.
SH -
sh

unt P
a

r
C.
