2015 Alfa Romeo MiTo Инструкция по эксплуатации (in Russian)

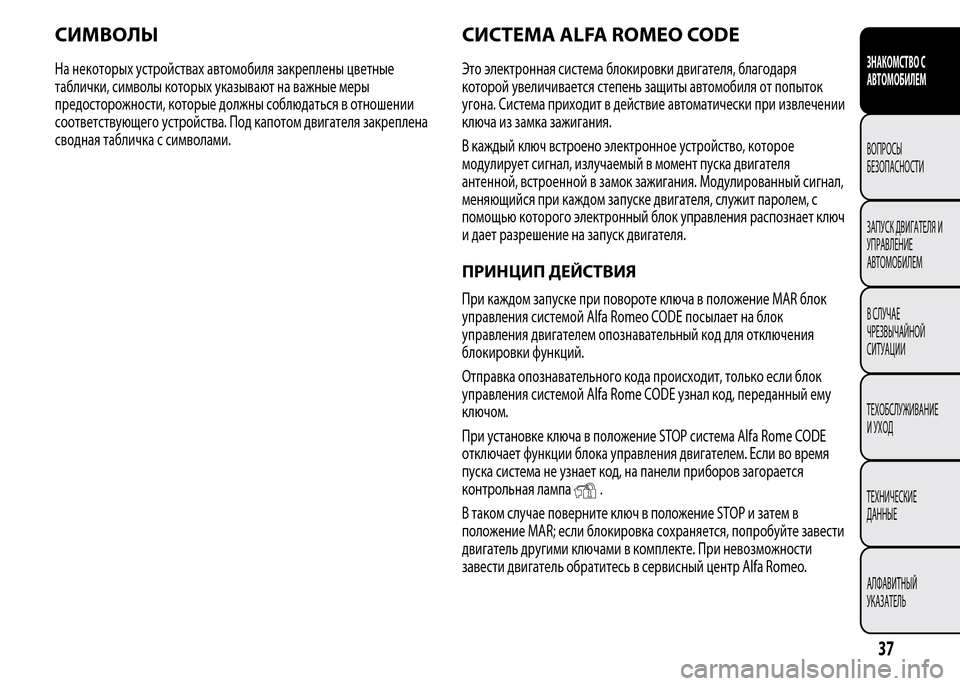

СИМВОЛЫ
На некоторых устройствах автомобиля закреплены цветные
таблички, символы которых указывают на важные меры
предосторожности, которые должны соблюдаться в отношении
соответствующего устройства. Под капотом двигателя закреплена
сводная табличка с символами.
СИСТЕМА ALFA ROMEO CODE
Это электронная система блокировки двигателя, благодаря
которой увеличивается степень защиты автомобиля от попыток
угона. Система приходит в действие автоматически при извлечении
ключа из замка зажигания.
В каждый ключ встроено электронное устройство, которое
модулирует сигнал, излучаемый в момент пуска двигателя
антенной, встроенной в замок зажигания. Модулированный сигнал,
меняющийся при каждом запуске двигателя, служит паролем, с
помощью которого электронный блок управления распознает ключ
и дает разрешение на запуск двигателя.
ПРИНЦИП ДЕЙСТВИЯ
При каждом запуске при повороте ключа в положение MAR блок
управления системой Alfa Romeo CODE посылает на блок
управления двигателем опознавательный код для отключения
блокировки функций.
Отправка опознавательного кода происходит, только если блок
управления системой Alfa Rome CODE узнал код, переданный ему
ключом.
При установке ключа в положение STOP система Alfa Rome CODE
отключает функции блока управления двигателем. Если во время
пуска система не узнает код, на панели приборов загорается
контрольная лампа
.
В таком случае поверните ключ в положение STOP и затем в
положение MAR; если блокировка сохраняется, попробуйте завести
двигатель другими ключами в комплекте. При невозможности
завести двигатель обратитесь в сервисный центр Alfa Romeo.
37
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

Включение контрольной лампы во время движения
❒Если загорается контрольная лампа
, это означает, что
система выполняет самодиагностику (например, из-за падения
напряжения).
❒Если контрольная лампа
продолжает гореть во время
движения, обратитесь в сервисный центр Alfa Romeo.
Сильные столкновения автомобиля могут повредить
электронные компоненты ключа.
КЛЮЧИ

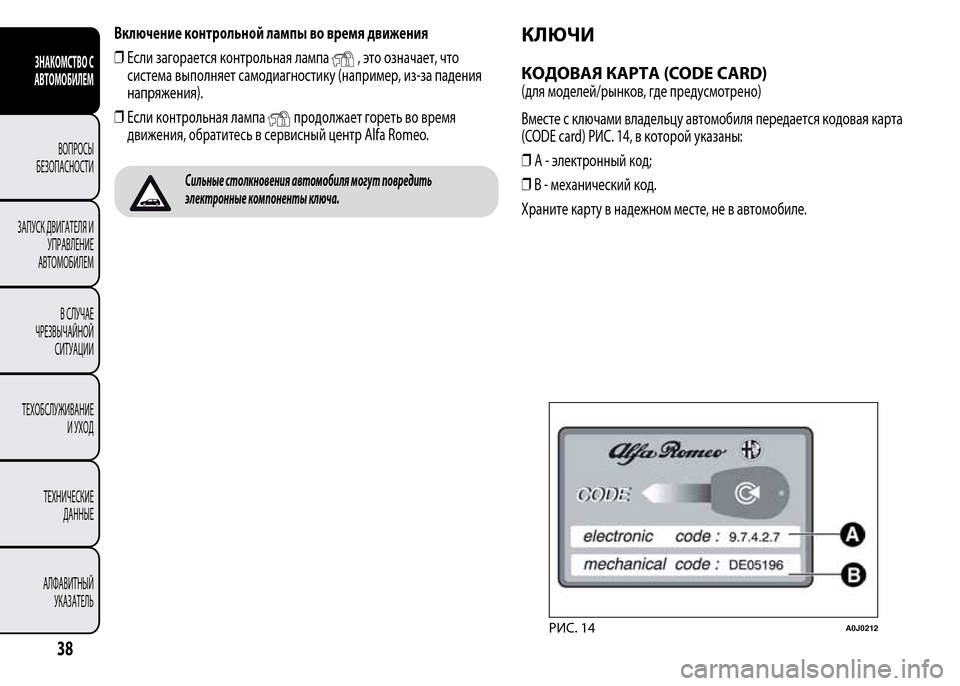

КОДОВАЯ КАРТА (CODE CARD)
(для моделей/рынков, где предусмотрено)
Вместе с ключами владельцу автомобиля передается кодовая карта
(CODE card) РИС. 14, в которой указаны:
❒А - электронный код;
❒В - механический код.
Храните карту в надежном месте, не в автомобиле.
РИС. 14A0J0212
38
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

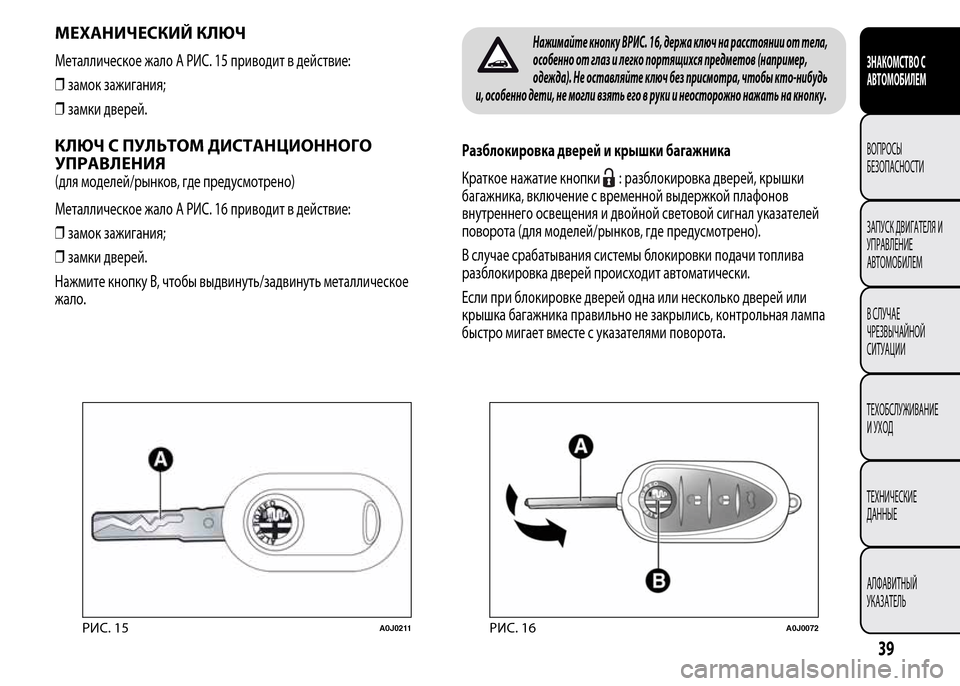

МЕХАНИЧЕСКИЙ КЛЮЧ
Металлическое жало A РИС. 15 приводит в действие:
❒замок зажигания;
❒замки дверей.
КЛЮЧ С ПУЛЬТОМ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
(для моделей/рынков, где предусмотрено)
Металлическое жало A РИС. 16 приводит в действие:
❒замок зажигания;
❒замки дверей.
Нажмите кнопку B, чтобы выдвинуть/задвинуть металлическое
жало.
Нажимайте кнопку BРИС. 16, держа ключ на расстоянии от тела,
особенно от глаз и легко портящихся предметов (например,
одежда). Не оставляйте ключ без присмотра, чтобы кто-нибудь
и, особенно дети, не могли взять его в руки и неосторожно нажать на кнопку.
Разблокировка дверей и крышки багажника
Краткое нажатие кнопки
: разблокировка дверей, крышки
багажника, включение с временной выдержкой плафонов
внутреннего освещения и двойной световой сигнал указателей
поворота (для моделей/рынков, где предусмотрено).
В случае срабатывания системы блокировки подачи топлива
разблокировка дверей происходит автоматически.
Если при блокировке дверей одна или несколько дверей или
крышка багажника правильно не закрылись, контрольная лампа
быстро мигает вместе с указателями поворота.
РИС. 15A0J0211РИС. 16A0J0072
39
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

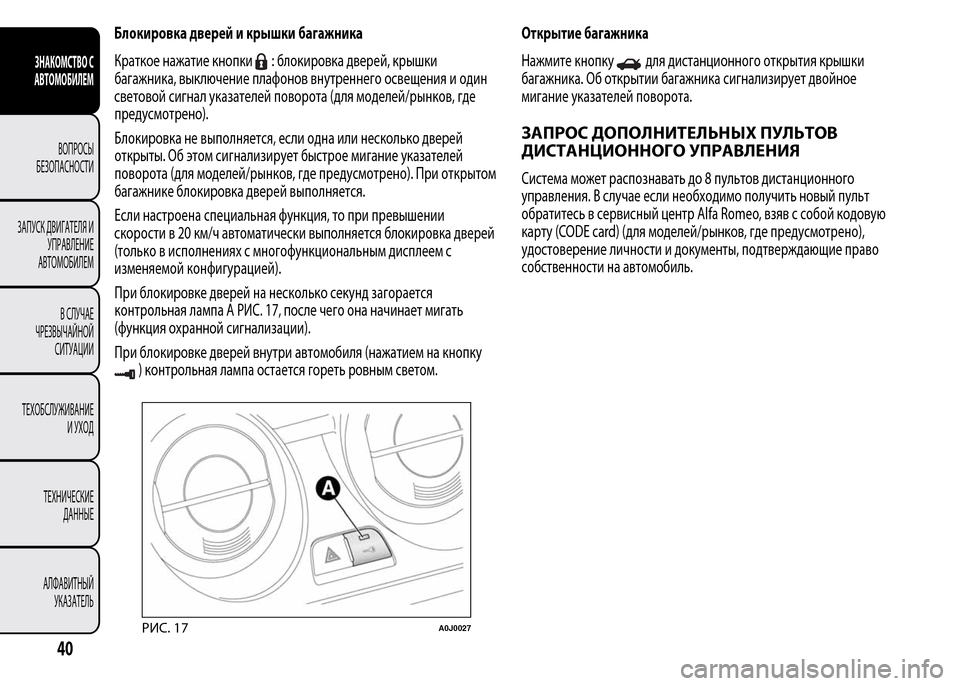

Блокировка дверей и крышки багажника
Краткое нажатие кнопки
: блокировка дверей, крышки
багажника, выключение плафонов внутреннего освещения и один
световой сигнал указателей поворота (для моделей/рынков, где
предусмотрено).
Блокировка не выполняется, если одна или несколько дверей
открыты. Об этом сигнализирует быстрое мигание указателей
поворота (для моделей/рынков, где предусмотрено). При открытом
багажнике блокировка дверей выполняется.
Если настроена специальная функция, то при превышении
скорости в 20 км/ч автоматически выполняется блокировка дверей
(только в исполнениях с многофункциональным дисплеем с
изменяемой конфигурацией).
При блокировке дверей на несколько секунд загорается
контрольная лампа A РИС. 17, после чего она начинает мигать
(функция охранной сигнализации).
При блокировке дверей внутри автомобиля (нажатием на кнопку
) контрольная лампа остается гореть ровным светом.Открытие багажника
Нажмите кнопку
для дистанционного открытия крышки
багажника. Об открытии багажника сигнализирует двойное
мигание указателей поворота.
ЗАПРОС ДОПОЛНИТЕЛЬНЫХ ПУЛЬТОВ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Система может распознавать до 8 пультов дистанционного
управления. В случае если необходимо получить новый пульт
обратитесь в сервисный центр Alfa Romeo, взяв с собой кодовую
карту (CODE card) (для моделей/рынков, где предусмотрено),
удостоверение личности и документы, подтверждающие право
собственности на автомобиль.
РИС. 17A0J0027
40
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

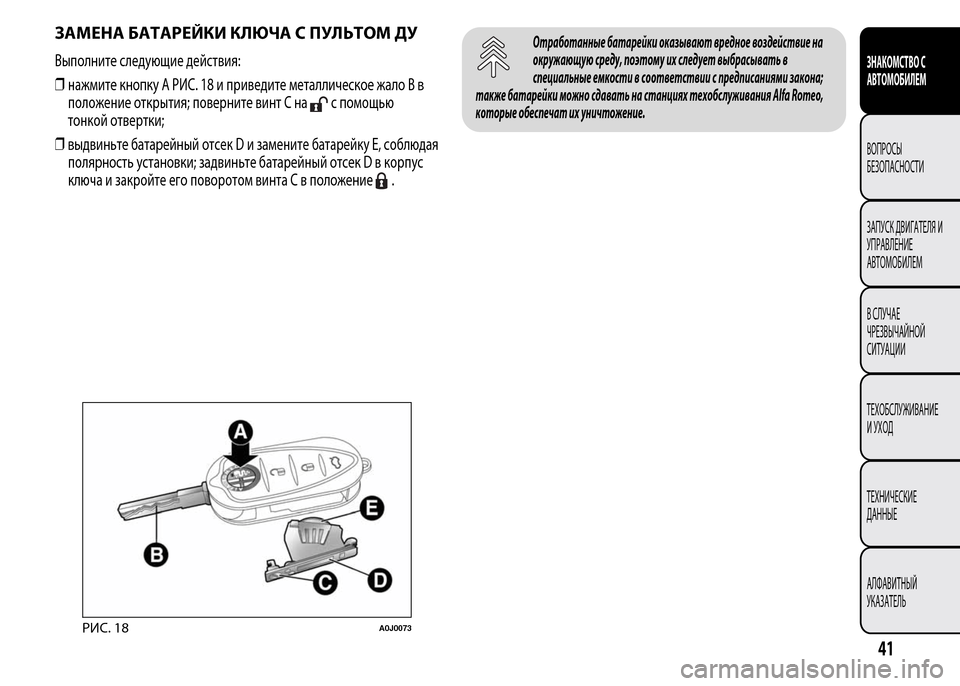

ЗАМЕНА БАТАРЕЙКИ КЛЮЧА С ПУЛЬТОМ ДУ
Выполните следующие действия:
❒нажмите кнопку A РИС. 18 и приведите металлическое жало B в
положение открытия; поверните винт С на
с помощью
тонкой отвертки;
❒выдвиньте батарейный отсек D и замените батарейку E, соблюдая
полярность установки; задвиньте батарейный отсек D в корпус
ключа и закройте его поворотом винта C в положение
.
Отработанные батарейки оказывают вредное воздействие на
окружающую среду, поэтому их следует выбрасывать в
специальные емкости в соответствии с предписаниями закона;
также батарейки можно сдавать на станциях техобслуживания Alfa Romeo,
которые обеспечат их уничтожение.
РИС. 18A0J0073
41
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

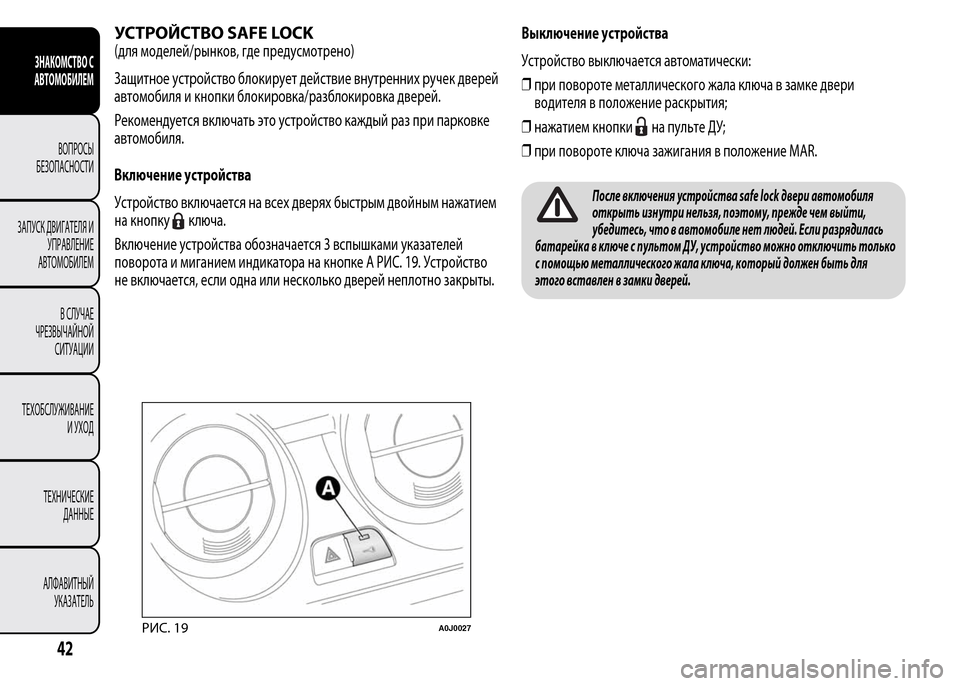

УСТРОЙСТВО SAFE LOCK
(для моделей/рынков, где предусмотрено)
Защитное устройство блокирует действие внутренних ручек дверей
автомобиля и кнопки блокировка/разблокировка дверей.
Рекомендуется включать это устройство каждый раз при парковке
автомобиля.
Включение устройства
Устройство включается на всех дверях быстрым двойным нажатием
на кнопку
ключа.
Включение устройства обозначается 3 вспышками указателей
поворота и миганием индикатора на кнопке А РИС. 19. Устройство
не включается, если одна или несколько дверей неплотно закрыты.Выключение устройства
Устройство выключается автоматически:
❒при повороте металлического жала ключа в замке двери
водителя в положение раскрытия;
❒нажатием кнопки
на пульте ДУ;
❒при повороте ключа зажигания в положение MAR.
После включения устройства safe lock двери автомобиля
открыть изнутри нельзя, поэтому, прежде чем выйти,
убедитесь, что в автомобиле нет людей. Если разрядилась
батарейка в ключе с пультом ДУ, устройство можно отключить только
с помощью металлического жала ключа, который должен быть для
этого вставлен в замки дверей.
РИС. 19A0J0027
42
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

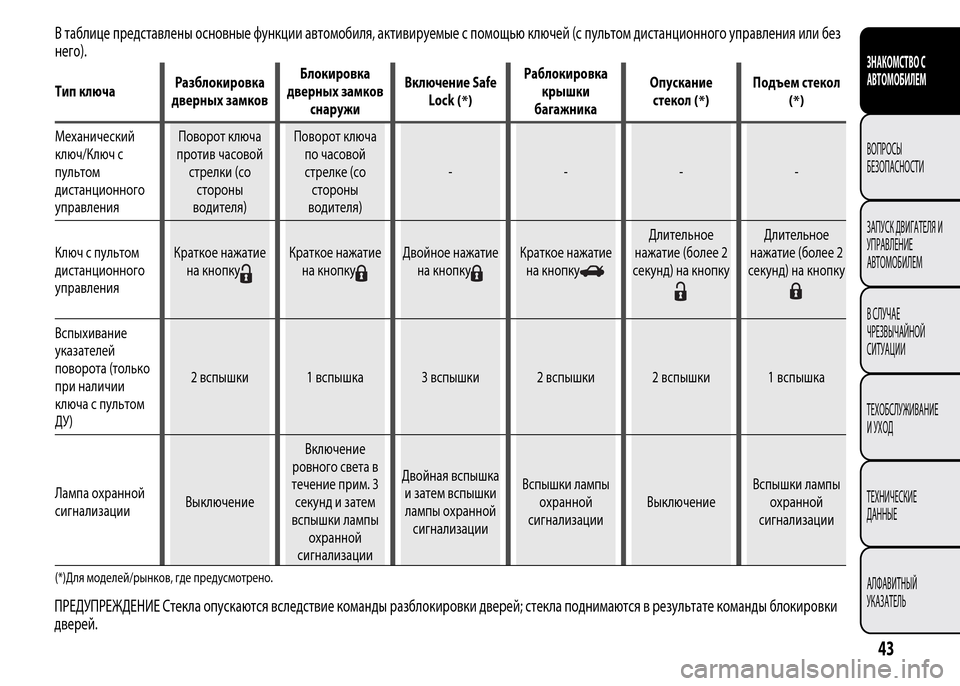

В таблице представлены основные функции автомобиля, активируемые с помощью ключей (с пультом дистанционного управления или без
него).
Тип ключаРазблокировка
дверных замковБлокировка
дверных замков
снаружиВключение Safe
Lock(*)
Раблокировка
крышки
багажникаОпускание
стекол
(*)
Подъем стекол
(*)
Механический
ключ/Ключ с
пультом
дистанционного
управленияПоворот ключа
против часовой
стрелки (со
стороны
водителя)Поворот ключа
по часовой
стрелке (со
стороны
водителя)----
Ключ с пультом
дистанционного
управленияКраткое нажатие
на кнопку
Краткое нажатие
на кнопкуДвойное нажатие
на кнопкуКраткое нажатие
на кнопку
Длительное
нажатие (более 2
секунд) на кнопкуДлительное
нажатие (более 2
секунд) на кнопку
Вспыхивание
указателей
поворота (только
при наличии
ключа с пультом
ДУ)2 вспышки 1 вспышка 3 вспышки 2 вспышки 2 вспышки 1 вспышка
Лампа охранной
сигнализацииВыключениеВключение
ровного света в
течение прим. 3
секунд и затем
вспышки лампы
охранной
сигнализацииДвойная вспышка
и затем вспышки
лампы охранной
сигнализацииВспышки лампы
охранной
сигнализацииВыключениеВспышки лампы
охранной
сигнализации
(*)Для моделей/рынков, где предусмотрено.
43
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
ПРЕДУПРЕЖДЕНИЕ Стекла опускаются вследствие команды разблокировки дверей; стекла поднимаются в результате команды блокировки
дверей.

44
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

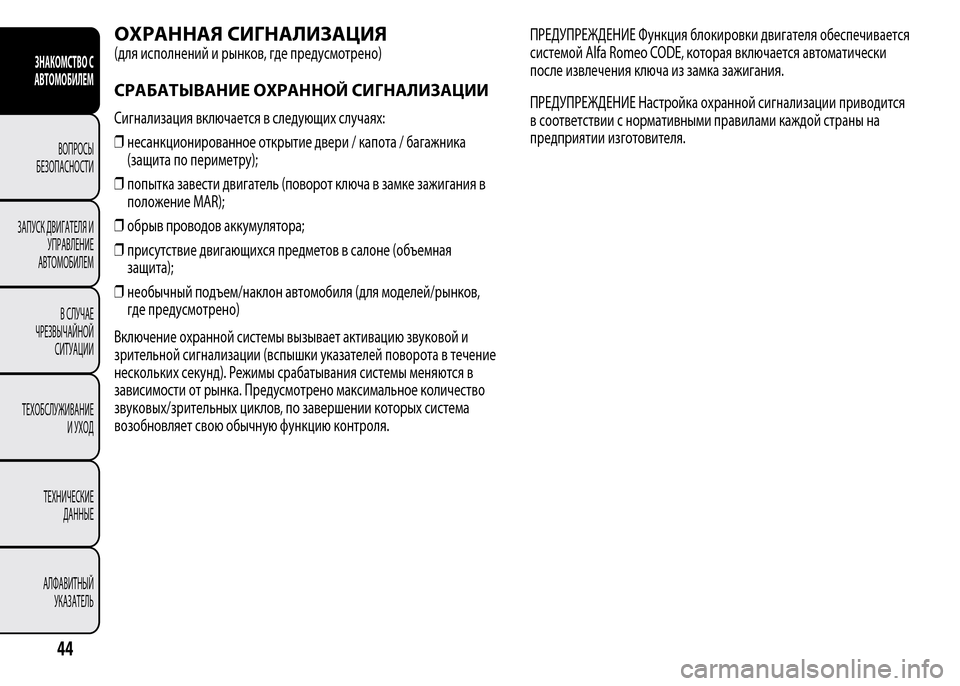

ОХРАННАЯ СИГНАЛИЗАЦИЯ
(для исполнений и рынков, где предусмотрено)
СРАБАТЫВАНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ
Сигнализация включается в следующих случаях:
❒несанкционированное открытие двери / капота / багажника
(защита по периметру);
❒попытка завести двигатель (поворот ключа в замке зажигания в
положение MAR);
❒обрыв проводов аккумулятора;
❒присутствие двигающихся предметов в салоне (объемная
защита);
❒необычный подъем/наклон автомобиля (для моделей/рынков,
где предусмотрено)
Включение охранной системы вызывает активацию звуковой и
зрительной сигнализации (вспышки указателей поворота в течение
нескольких секунд). Режимы срабатывания системы меняются в
зависимости от рынка. Предусмотрено максимальное количество
звуковых/зрительных циклов, по завершении которых система
возобновляет свою обычную функцию контроля.ПРЕДУПРЕЖДЕНИЕ Функция блокировки двигателя обеспечивается
системой Alfa Romeo CODE, которая включается автоматически
после извлечения ключа из замка зажигания.
ПРЕДУПРЕЖДЕНИЕ Настройка охранной сигнализации приводится
в соответствии с нормативными правилами каждой страны на
предприятии изготовителя.
