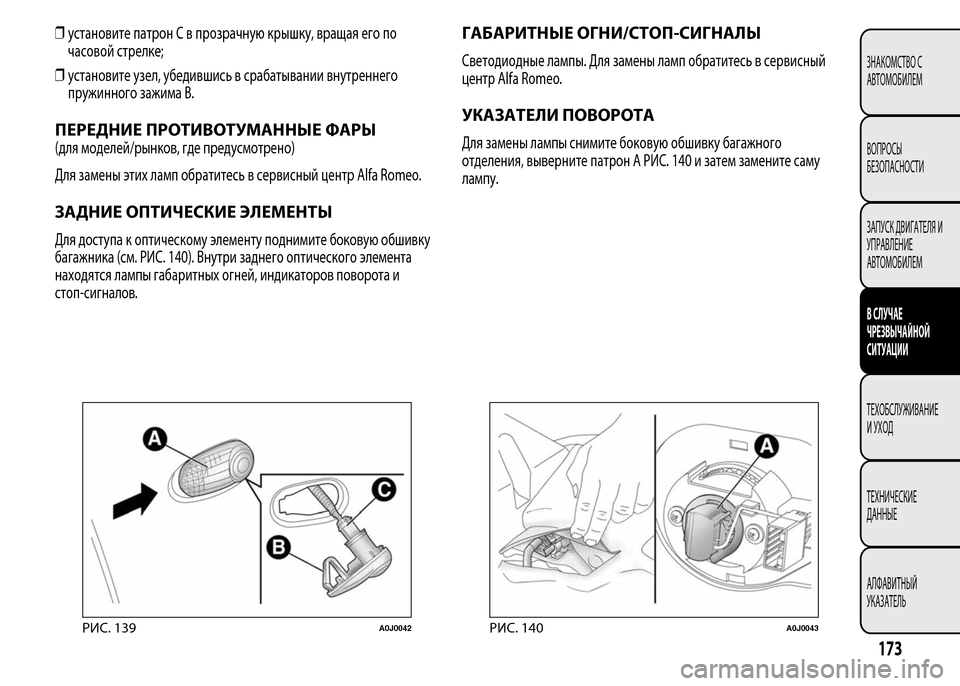

❒установите патрон C в прозрачную крышку, вращая его по
часовой стрелке;
❒установите узел, убедившись в срабатывании внутреннего
пружинного зажима B.
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
(для моделей/рынков, где предусмотрено)
Для замены этих ламп обратитесь в сервисный центр Alfa Romeo.
ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
Для доступа к оптическому элементу поднимите боковую обшивку
багажника (см. РИС. 140). Внутри заднего оптического элемента
находятся лампы габаритных огней, индикаторов поворота и
стоп-сигналов.
ГАБАРИТНЫЕ ОГНИ/СТОП-СИГНАЛЫ
Светодиодные лампы. Для замены ламп обратитесь в сервисный
центр Alfa Romeo.
УКАЗАТЕЛИ ПОВОРОТА
Для замены лампы снимите боковую обшивку багажного
отделения, выверните патрон А РИС. 140 и затем замените саму
лампу.
РИС. 139A0J0042РИС. 140A0J0043
173
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА/ФОНАРИ
ЗАДНЕГО ХОДА

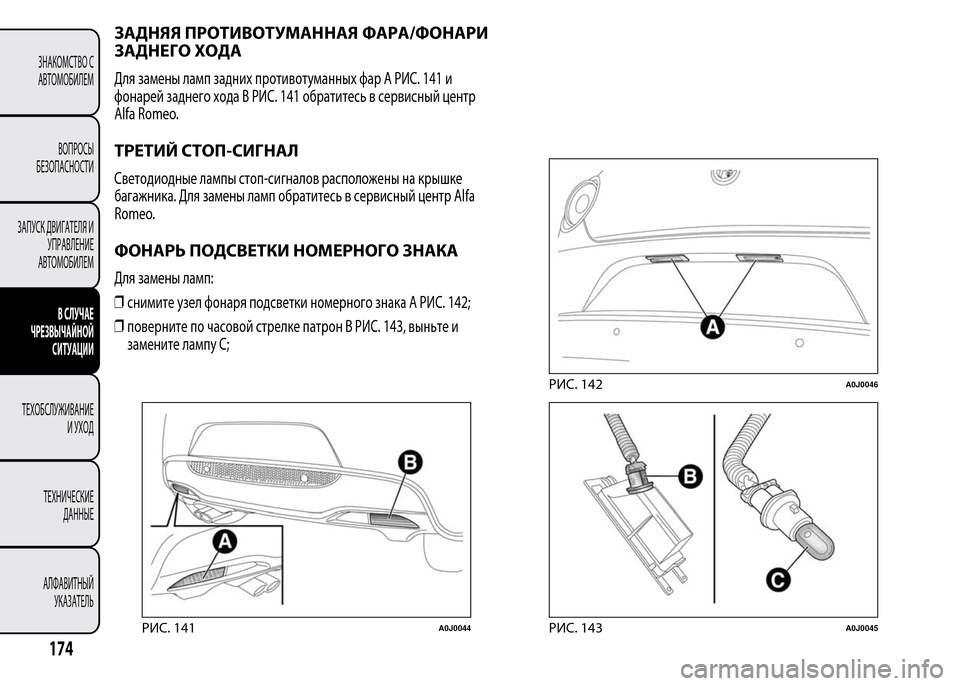

Для замены ламп задних противотуманных фар A РИС. 141 и
фонарей заднего хода B РИС. 141 обратитесь в сервисный центр
Alfa Romeo.
ТРЕТИЙ СТОП-СИГНАЛ
Светодиодные лампы стоп-сигналов расположены на крышке
багажника. Для замены ламп обратитесь в сервисный центр Alfa
Romeo.
ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА
Для замены ламп:
❒снимите узел фонаря подсветки номерного знака A РИС. 142;
❒поверните по часовой стрелке патрон B РИС. 143, выньте и
замените лампу С;
РИС. 141A0J0044
РИС. 142A0J0046
РИС. 143A0J0045
174
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

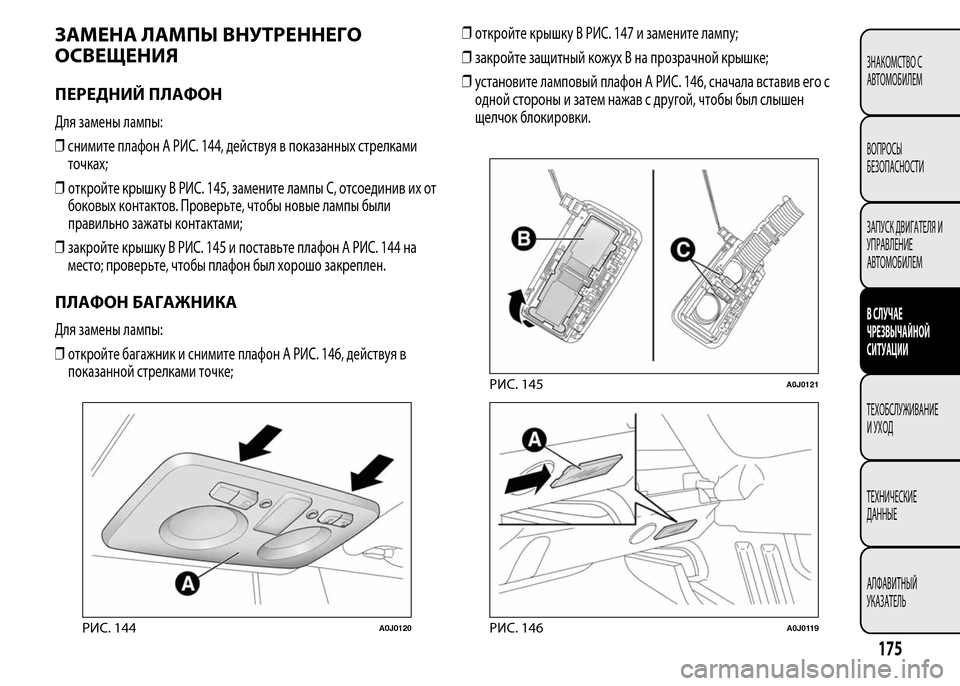

ЗАМЕНА ЛАМПЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
ПЕРЕДНИЙ ПЛАФОН
Для замены лампы:
❒снимите плафон A РИС. 144, действуя в показанных стрелками
точках;
❒откройте крышку B РИС. 145, замените лампы C, отсоединив их от
боковых контактов. Проверьте, чтобы новые лампы были
правильно зажаты контактами;
❒закройте крышку B РИС. 145 и поставьте плафон A РИС. 144 на
место; проверьте, чтобы плафон был хорошо закреплен.
ПЛАФОН БАГАЖНИКА
Для замены лампы:
❒откройте багажник и снимите плафон A РИС. 146, действуя в
показанной стрелками точке;❒откройте крышку B РИС. 147 и замените лампу;
❒закройте защитный кожух B на прозрачной крышке;
❒установите ламповый плафон A РИС. 146, сначала вставив его с
одной стороны и затем нажав с другой, чтобы был слышен
щелчок блокировки.
РИС. 144A0J0120
РИС. 145A0J0121
РИС. 146A0J0119
175
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

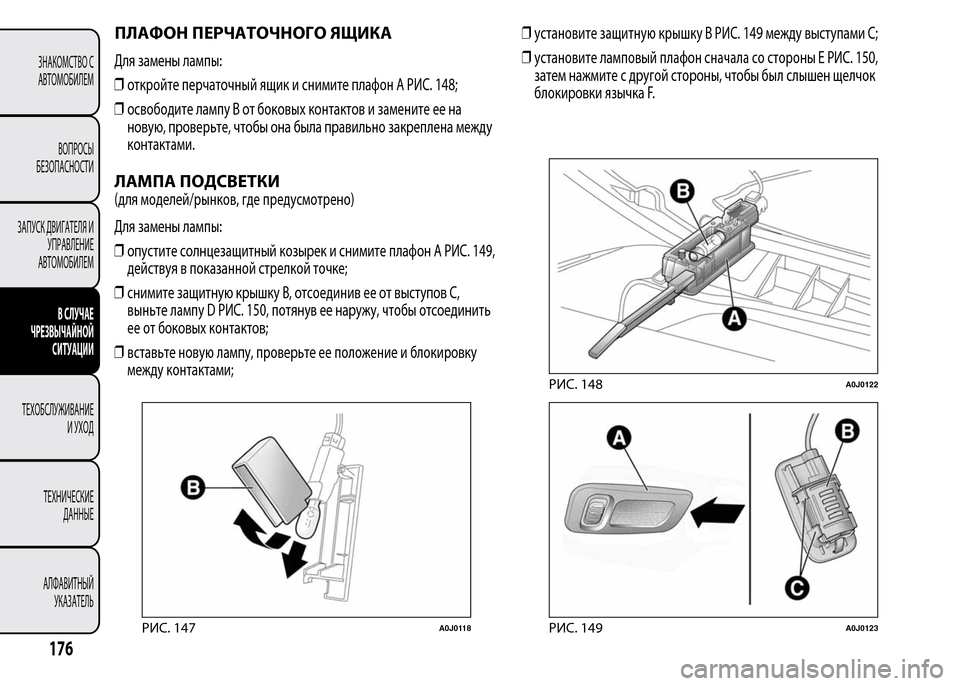

ПЛАФОН ПЕРЧАТОЧНОГО ЯЩИКА
Для замены лампы:
❒откройте перчаточный ящик и снимите плафон A РИС. 148;
❒освободите лампу В от боковых контактов и замените ее на
новую, проверьте, чтобы она была правильно закреплена между
контактами.
ЛАМПА ПОДСВЕТКИ
(для моделей/рынков, где предусмотрено)
Для замены лампы:
❒опустите солнцезащитный козырек и снимите плафон A РИС. 149,
действуя в показанной стрелкой точке;
❒снимите защитную крышку B, отсоединив ее от выступов C,
выньте лампу D РИС. 150, потянув ее наружу, чтобы отсоединить
ее от боковых контактов;
❒вставьте новую лампу, проверьте ее положение и блокировку
между контактами;❒установите защитную крышку B РИС. 149 между выступами C;
❒установите ламповый плафон сначала со стороны E РИС. 150,
затем нажмите с другой стороны, чтобы был слышен щелчок
блокировки язычка F.
РИС. 147A0J0118
РИС. 148A0J0122
РИС. 149A0J0123
176
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

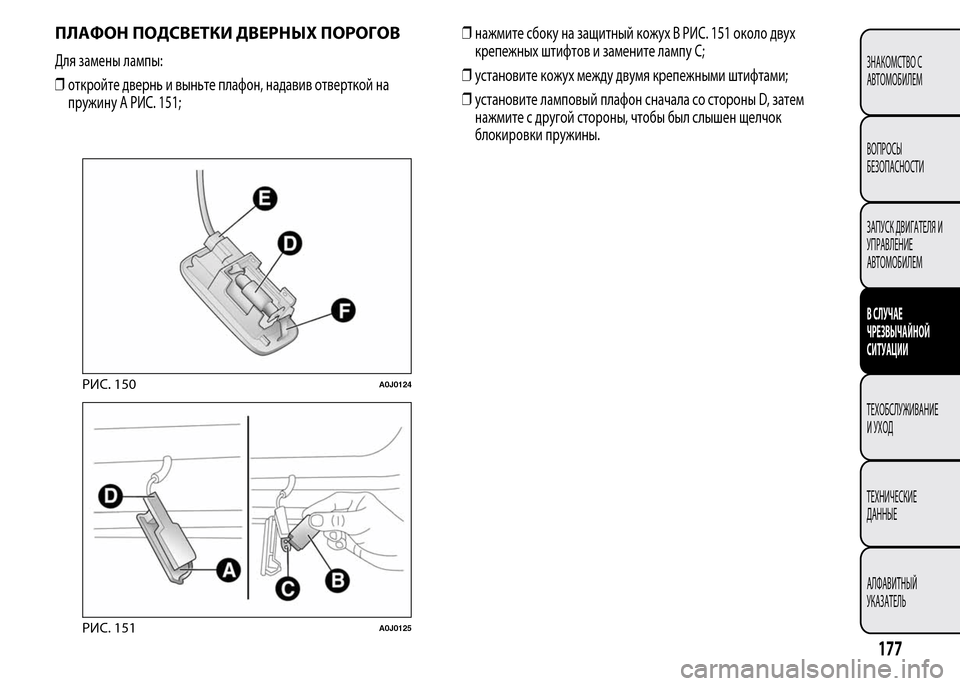

ПЛАФОН ПОДСВЕТКИ ДВЕРНЫХ ПОРОГОВ
Для замены лампы:
❒откройте двернь и выньте плафон, надавив отверткой на
пружину A РИС. 151;❒нажмите сбоку на защитный кожух B РИС. 151 около двух
крепежных штифтов и замените лампу C;
❒установите кожух между двумя крепежными штифтами;
❒установите ламповый плафон сначала со стороны D, затем
нажмите с другой стороны, чтобы был слышен щелчок
блокировки пружины.
РИС. 150A0J0124
РИС. 151A0J0125
177
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

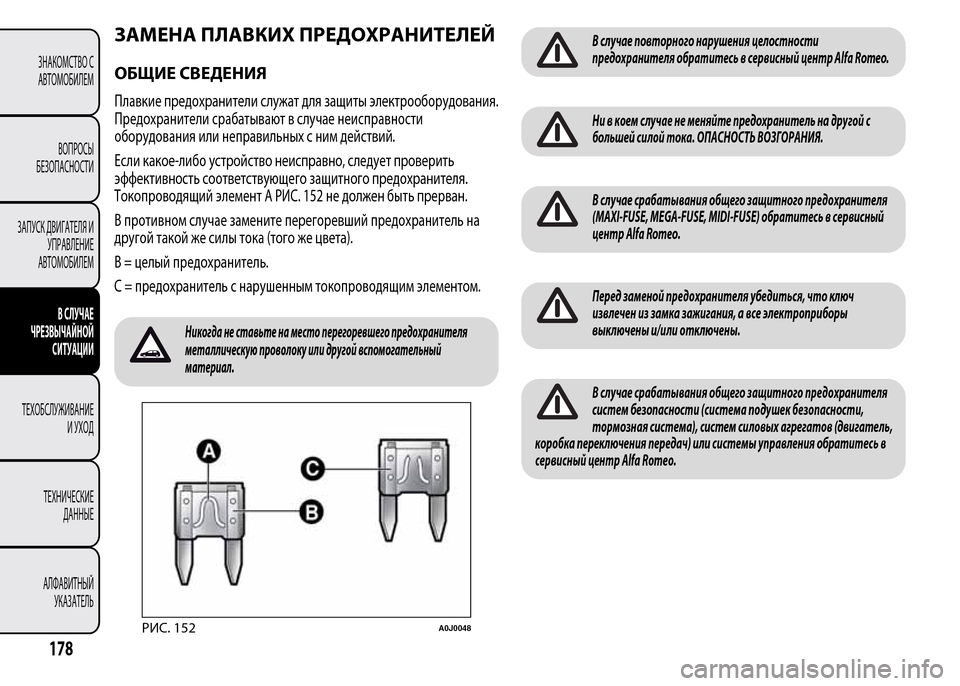

ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
Плавкие предохранители служат для защиты электрооборудования.
Предохранители срабатывают в случае неисправности
оборудования или неправильных с ним действий.
Если какое-либо устройство неисправно, следует проверить
эффективность соответствующего защитного предохранителя.
Токопроводящий элемент A РИС. 152 не должен быть прерван.
В противном случае замените перегоревший предохранитель на
другой такой же силы тока (того же цвета).
B = целый предохранитель.
C = предохранитель с нарушенным токопроводящим элементом.
Никогда не ставьте на место перегоревшего предохранителя
металлическую проволоку или другой вспомогательный
материал.
В случае повторного нарушения целостности
предохранителя обратитесь в сервисный центр Alfa Romeo.
Ни в коем случае не меняйте предохранитель на другой с
большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ.
В случае срабатывания общего защитного предохранителя
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) обратитесь в сервисный
центр Alfa Romeo.
Перед заменой предохранителя убедиться, что ключ
извлечен из замка зажигания, а все электроприборы
выключены и/или отключены.
В случае срабатывания общего защитного предохранителя
систем безопасности (система подушек безопасности,
тормозная система), систем силовых агрегатов (двигатель,
коробка переключения передач) или системы управления обратитесь в
сервисный центр Alfa Romeo.
РИС. 152A0J0048
178
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

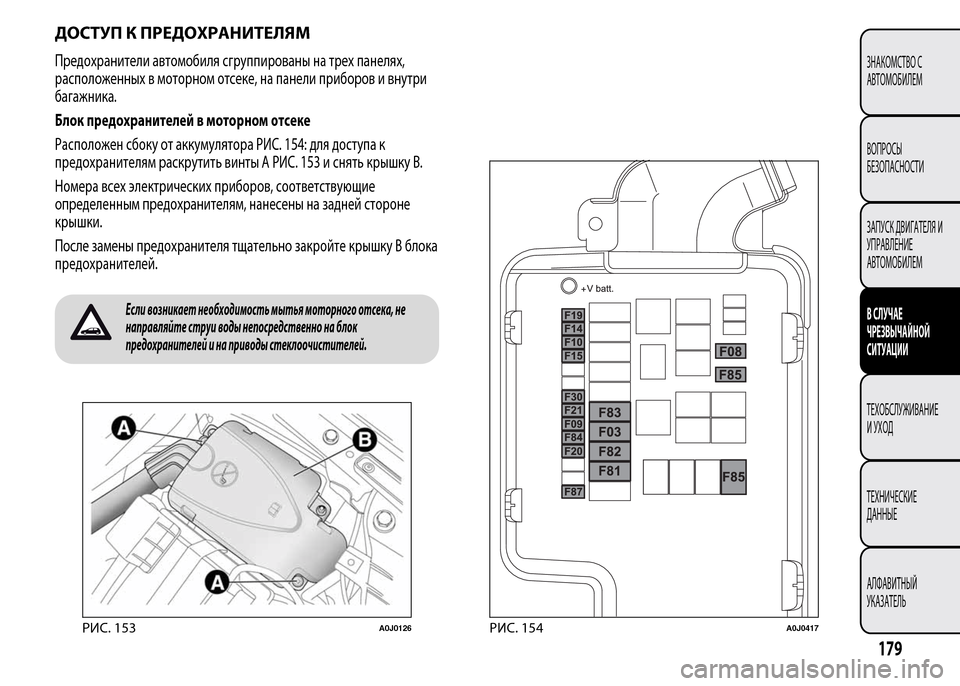

ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля сгруппированы на трех панелях,
расположенных в моторном отсеке, на панели приборов и внутри
багажника.
Блок предохранителей в моторном отсеке
Расположен сбоку от аккумулятора РИС. 154: для доступа к
предохранителям раскрутить винты A РИС. 153 и снять крышку B.
Номера всех электрических приборов, соответствующие
определенным предохранителям, нанесены на задней стороне
крышки.
После замены предохранителя тщательно закройте крышку В блока
предохранителей.
Если возникает необходимость мытья моторного отсека, не
направляйте струи воды непосредственно на блок
предохранителей и на приводы стеклоочистителей.
РИС. 153A0J0126РИС. 154A0J0417
179
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

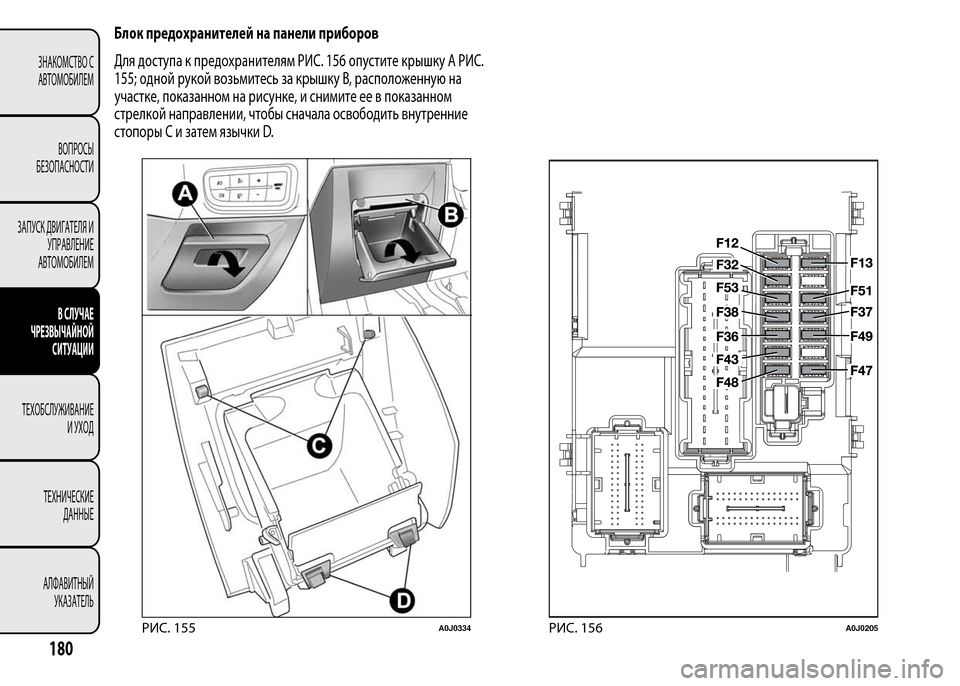

Блок предохранителей на панели приборов
