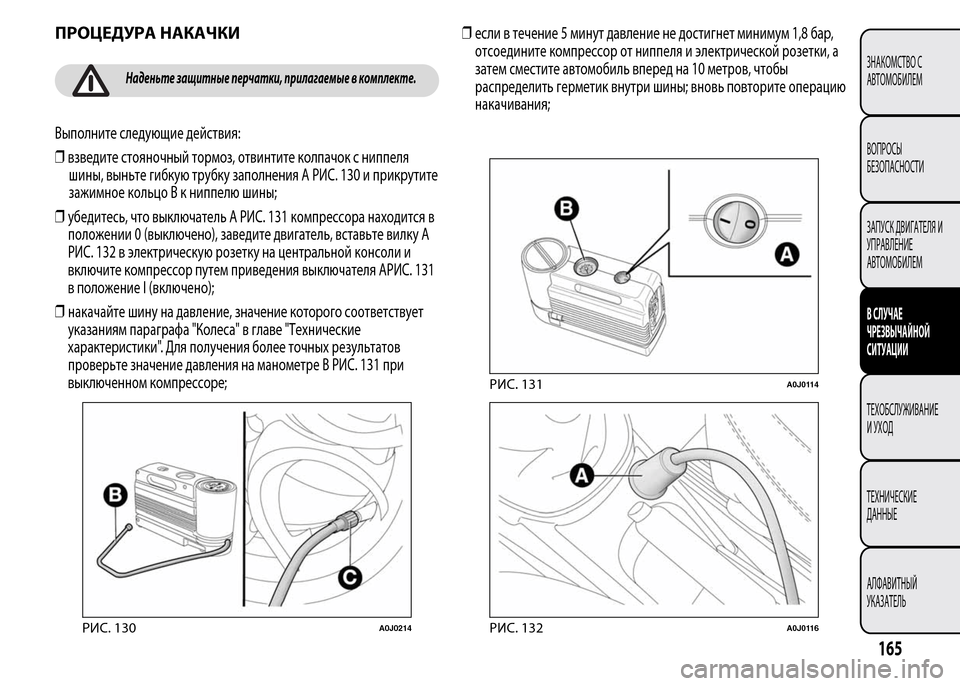

ПРОЦЕДУРА НАКАЧКИ
Наденьте защитные перчатки, прилагаемые в комплекте.
Выполните следующие действия:
❒взведите стояночный тормоз, отвинтите колпачок с ниппеля
шины, выньте гибкую трубку заполнения A РИС. 130 и прикрутите
зажимное кольцо B к ниппелю шины;
❒убедитесь, что выключатель А РИС. 131 компрессора находится в
положении 0 (выключено), заведите двигатель, вставьте вилку A
РИС. 132 в электрическую розетку на центральной консоли и
включите компрессор путем приведения выключателя AРИС. 131
в положение I (включено);
❒накачайте шину на давление, значение которого соответствует
указаниям параграфа "Колеса" в главе "Технические
характеристики". Для получения более точных результатов
проверьте значение давления на манометре B РИС. 131 при
выключенном компрессоре;❒если в течение 5 минут давление не достигнет минимум 1,8 бар,
отсоедините компрессор от ниппеля и электрической розетки, а
затем сместите автомобиль вперед на 10 метров, чтобы
распределить герметик внутри шины; вновь повторите операцию
накачивания;
РИС. 130A0J0214
РИС. 131A0J0114
РИС. 132A0J0116
165
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

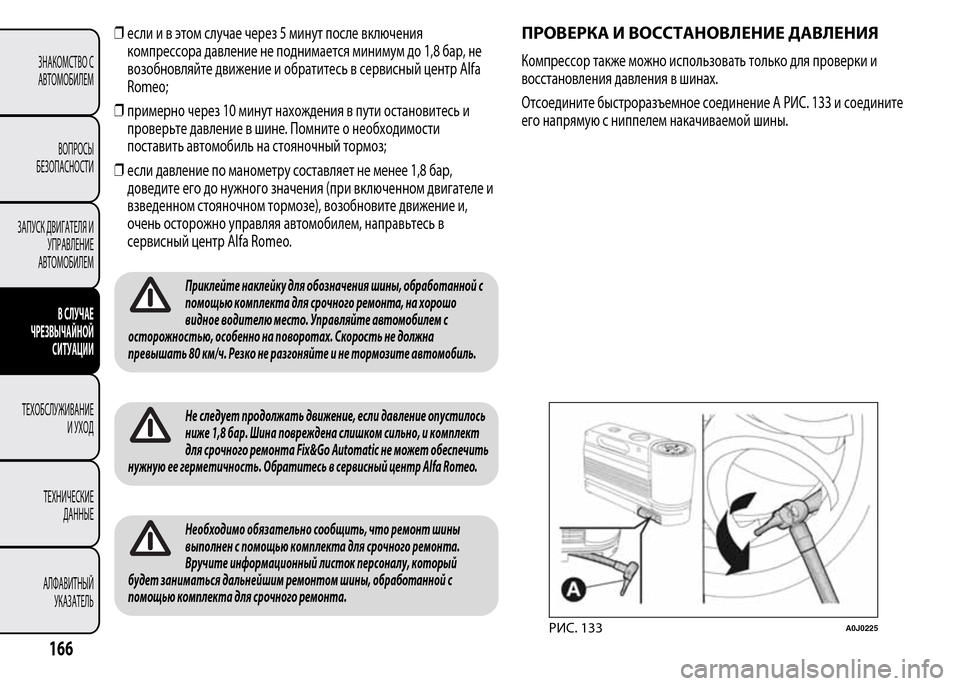

❒если и в этом случае через 5 минут после включения
компрессора давление не поднимается минимум до 1,8 бар, не
возобновляйте движение и обратитесь в сервисный центр Alfa
Romeo;
❒примерно через 10 минут нахождения в пути остановитесь и
проверьте давление в шине. Помните о необходимости
поставить автомобиль на стояночный тормоз;
❒если давление по манометру составляет не менее 1,8 бар,
доведите его до нужного значения (при включенном двигателе и
взведенном стояночном тормозе), возобновите движение и,
очень осторожно управляя автомобилем, направьтесь в
сервисный центр Alfa Romeo.
Приклейте наклейку для обозначения шины, обработанной с
помощью комплекта для срочного ремонта, на хорошо
видное водителю место. Управляйте автомобилем с
осторожностью, особенно на поворотах. Скорость не должна
превышать 80 км/ч. Резко не разгоняйте и не тормозите автомобиль.
Не следует продолжать движение, если давление опустилось
ниже 1,8 бар. Шина повреждена слишком сильно, и комплект
для срочного ремонта Fix&Go Automatic не может обеспечить
нужную ее герметичность. Обратитесь в сервисный центр Alfa Romeo.
Необходимо обязательно сообщить, что ремонт шины
выполнен с помощью комплекта для срочного ремонта.
Вручите информационный листок персоналу, который
будет заниматься дальнейшим ремонтом шины, обработанной с
помощью комплекта для срочного ремонта.
ПРОВЕРКА И ВОССТАНОВЛЕНИЕ ДАВЛЕНИЯ
Компрессор также можно использовать только для проверки и
восстановления давления в шинах.
Отсоедините быстроразъемное соединение A РИС. 133 и соедините
его напрямую с ниппелем накачиваемой шины.
РИС. 133A0J0225
166
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

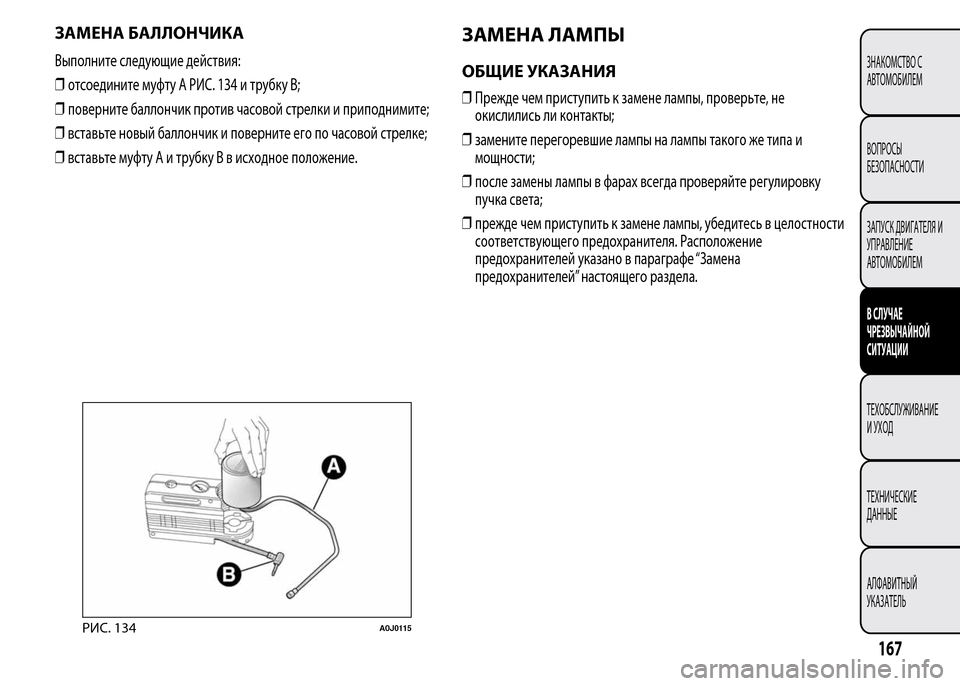

ЗАМЕНА БАЛЛОНЧИКА
Выполните следующие действия:
❒отсоедините муфту A РИС. 134 и трубку B;
❒поверните баллончик против часовой стрелки и приподнимите;
❒вставьте новый баллончик и поверните его по часовой стрелке;
❒вставьте муфту А и трубку В в исходное положение.
ЗАМЕНА ЛАМПЫ
ОБЩИЕ УКАЗАНИЯ
❒Прежде чем приступить к замене лампы, проверьте, не
окислились ли контакты;
❒замените перегоревшие лампы на лампы такого же типа и
мощности;
❒после замены лампы в фарах всегда проверяйте регулировку
пучка света;
❒прежде чем приступить к замене лампы, убедитесь в целостности
соответствующего предохранителя. Расположение
предохранителей указано в параграфе “Замена
предохранителей” настоящего раздела.
РИС. 134A0J0115
167
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

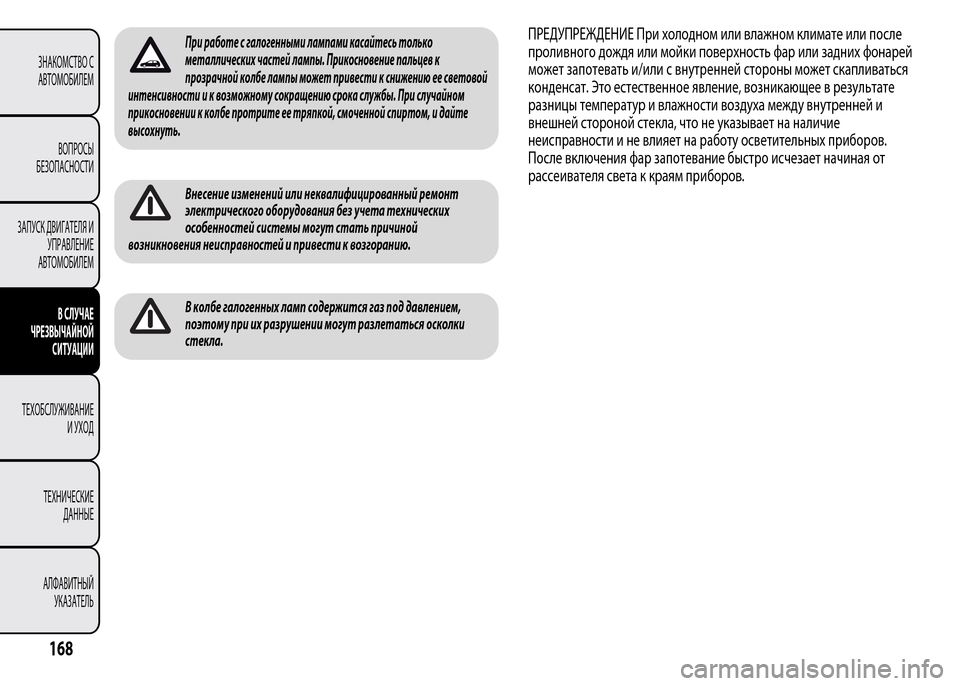

При работе с галогенными лампами касайтесь только
металлических частей лампы. Прикосновение пальцев к
прозрачной колбе лампы может привести к снижению ее световой
интенсивности и к возможному сокращению срока службы. При случайном
прикосновении к колбе протрите ее тряпкой, смоченной спиртом, и дайте
высохнуть.
Внесение изменений или неквалифицированный ремонт
электрического оборудования без учета технических
особенностей системы могут стать причиной
возникновения неисправностей и привести к возгоранию.
В колбе галогенных ламп содержится газ под давлением,
поэтому при их разрушении могут разлетаться осколки
стекла.
ПРЕДУПРЕЖДЕНИЕ При холодном или влажном климате или после
проливного дождя или мойки поверхность фар или задних фонарей
может запотевать и/или с внутренней стороны может скапливаться
конденсат. Это естественное явление, возникающее в результате
разницы температур и влажности воздуха между внутренней и
внешней стороной стекла, что не указывает на наличие
неисправности и не влияет на работу осветительных приборов.
После включения фар запотевание быстро исчезает начиная от
рассеивателя света к краям приборов.
168
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

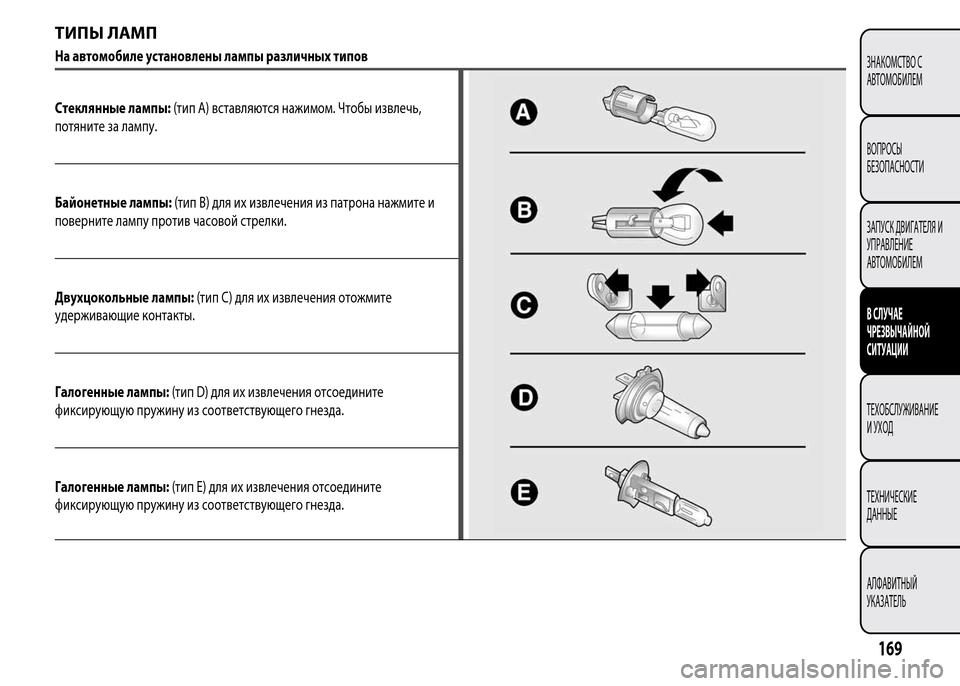

ТИПЫ ЛАМП
На автомобиле установлены лампы различных типов
Стеклянные лампы:(тип A) вставляются нажимом. Чтобы извлечь,
потяните за лампу.
Байонетные лампы:(тип B) для их извлечения из патрона нажмите и
поверните лампу против часовой стрелки.
Двухцокольные лампы:(тип C) для их извлечения отожмите
удерживающие контакты.
Галогенные лампы:(тип D) для их извлечения отсоедините
фиксирующую пружину из соответствующего гнезда.
Галогенные лампы:(тип Е) для их извлечения отсоедините
фиксирующую пружину из соответствующего гнезда.
169
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

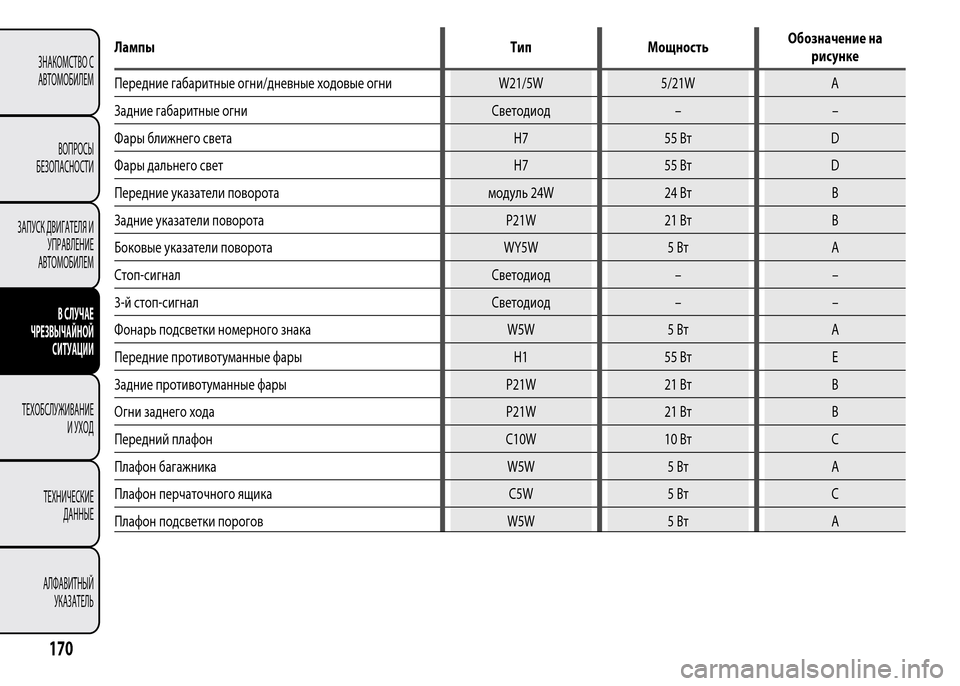

Лампы Тип МощностьОбозначение на
рисунке
Передние габаритные огни/дневные ходовые огни W21/5W 5/21W A
Задние габаритные огни Светодиод – –
Фары ближнего света H7 55 Вт D
Фары дальнего свет H7 55 Вт D
Передние указатели поворота модуль 24W 24 Вт B
Задние указатели поворота P21W 21 Вт B
Боковые указатели поворота WY5W 5 Вт A
Стоп-сигнал Светодиод – –
3-й стоп-сигнал Светодиод – –
Фонарь подсветки номерного знака W5W 5 Вт A
Передние противотуманные фары H1 55 Вт E
Задние противотуманные фары P21W 21 Вт B
Огни заднего хода P21W 21 Вт B
Передний плафон C10W 10 Вт C
Плафон багажника W5W 5 Вт A
Плафон перчаточного ящика C5W 5 Вт C
Плафон подсветки порогов W5W 5 Вт A
170
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

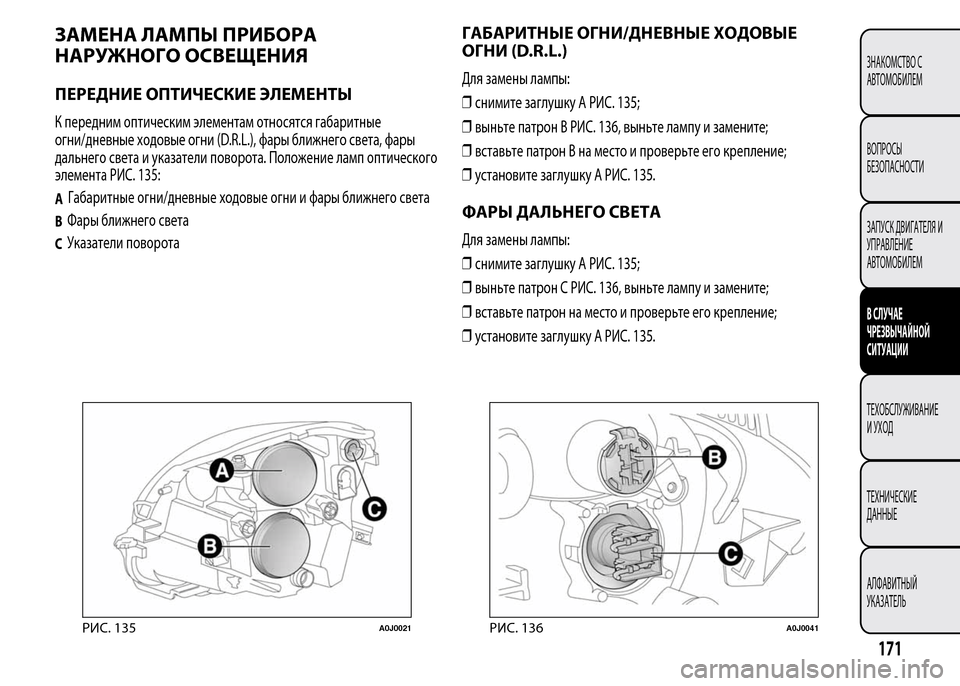

ЗАМЕНА ЛАМПЫ ПРИБОРА
НАРУЖНОГО ОСВЕЩЕНИЯ
ПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К передним оптическим элементам относятся габаритные
огни/дневные ходовые огни (D.R.L.), фары ближнего света, фары
дальнего света и указатели поворота. Положение ламп оптического
элемента РИС. 135:
AГабаритные огни/дневные ходовые огни и фары ближнего света
BФары ближнего света
CУказатели поворота
ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ ХОДОВЫЕ
ОГНИ (D.R.L.)
Для замены лампы:
❒снимите заглушку A РИС. 135;
❒выньте патрон B РИС. 136, выньте лампу и замените;
❒вставьте патрон В на место и проверьте его крепление;
❒установите заглушку A РИС. 135.
ФАРЫ ДАЛЬНЕГО СВЕТА
Для замены лампы:
❒снимите заглушку A РИС. 135;
❒выньте патрон C РИС. 136, выньте лампу и замените;
❒вставьте патрон на место и проверьте его крепление;
❒установите заглушку A РИС. 135.
РИС. 135A0J0021РИС. 136A0J0041
171
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

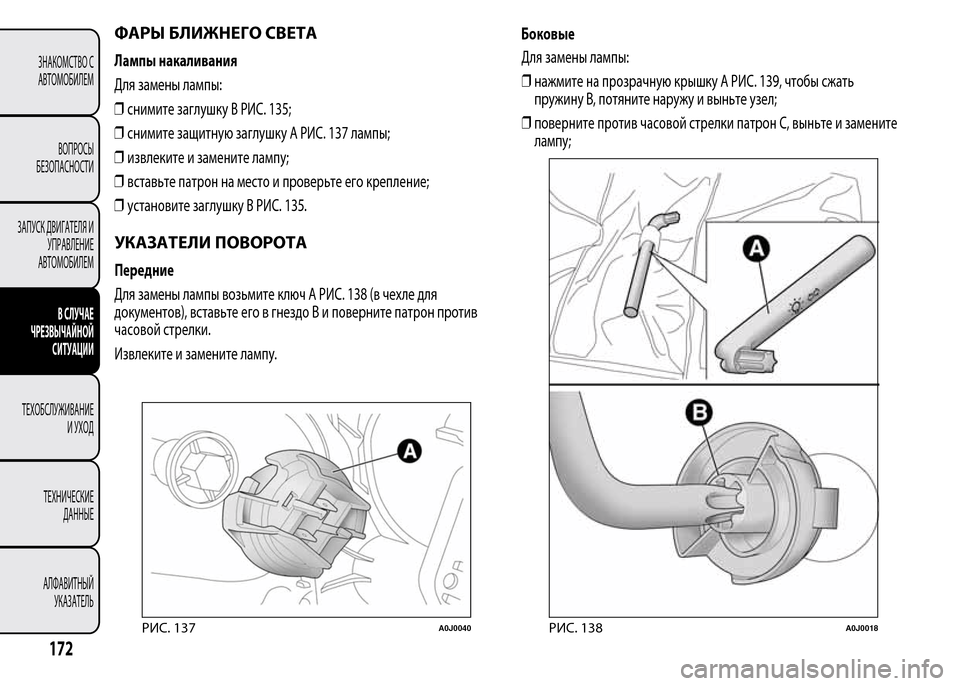

ФАРЫ БЛИЖНЕГО СВЕТА
Лампы накаливания
Для замены лампы:
❒снимите заглушку B РИС. 135;
❒снимите защитную заглушку A РИС. 137 лампы;
❒извлеките и замените лампу;
❒вставьте патрон на место и проверьте его крепление;
❒установите заглушку B РИС. 135.
УКАЗАТЕЛИ ПОВОРОТА
Передние
Для замены лампы возьмите ключ A РИС. 138 (в чехле для
документов), вставьте его в гнездо B и поверните патрон против
часовой стрелки.
Извлеките и замените лампу.Боковые
Для замены лампы:
❒нажмите на прозрачную крышку A РИС. 139, чтобы сжать
пружину B, потяните наружу и выньте узел;
❒поверните против часовой стрелки патрон C, выньте и замените
лампу;
РИС. 137A0J0040РИС. 138A0J0018
