2015 Abarth 500 Manual de Uso e Manutenção (in Portuguese)

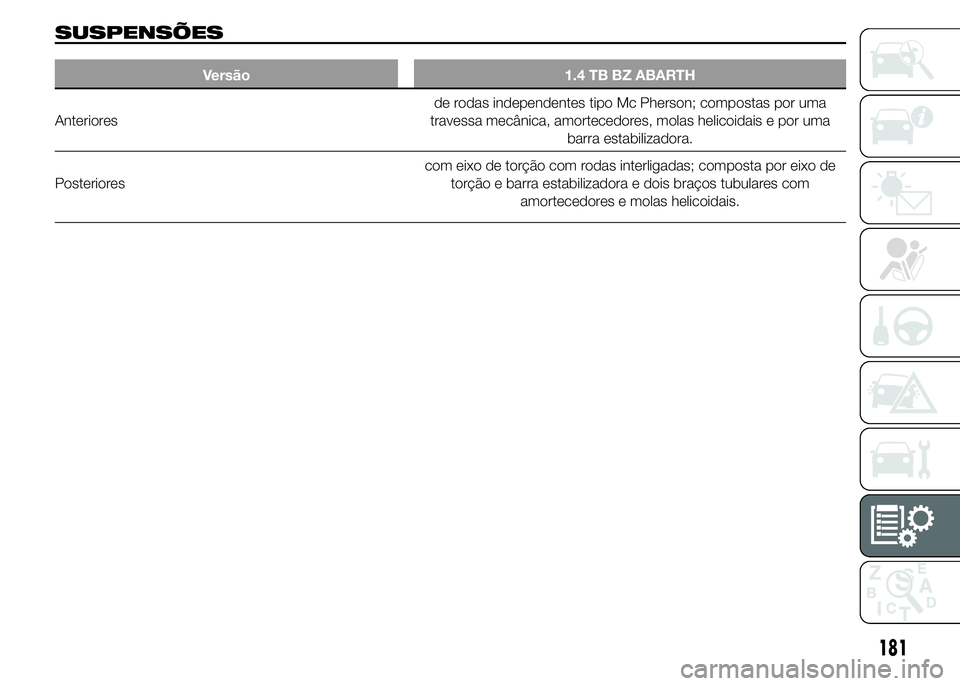

SUSPENSÕES
Versão 1.4 TB BZ ABARTH
Anterioresde rodas independentes tipo Mc Pherson; compostas por uma
travessa mecânica, amortecedores, molas helicoidais e por uma
barra estabilizadora.
Posteriorescom eixo de torção com rodas interligadas; composta por eixo de
torção e barra estabilizadora e dois braços tubulares com
amortecedores e molas helicoidais.
181

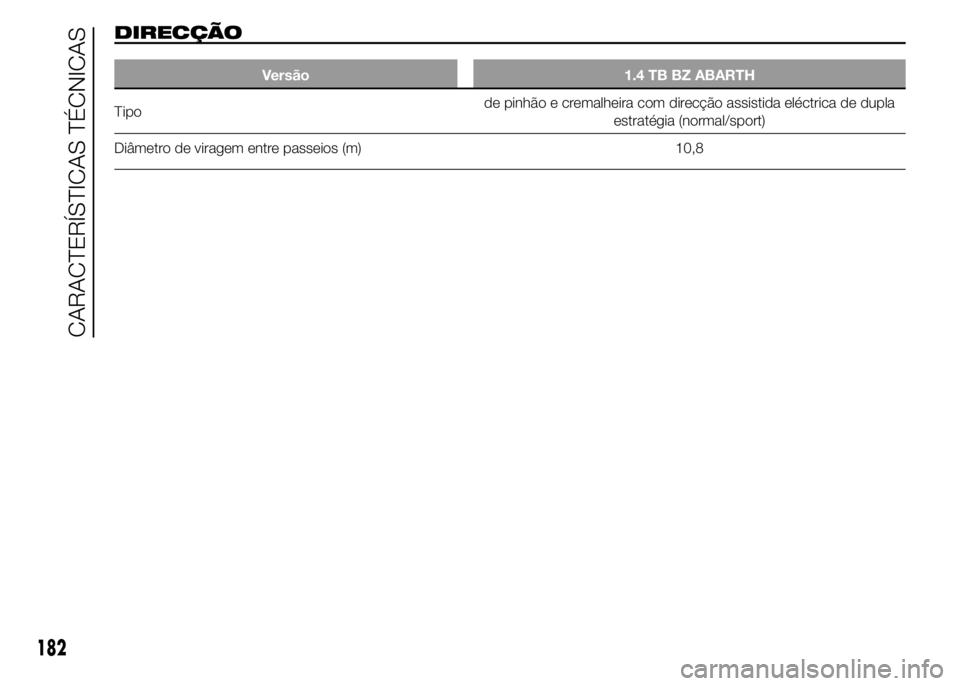

DIRECÇÃO
Versão 1.4 TB BZ ABARTH
Tipode pinhão e cremalheira com direcção assistida eléctrica de dupla
estratégia (normal/sport)
Diâmetro de viragem entre passeios (m) 10,8
182
CARACTERÍSTICAS TÉCNICAS

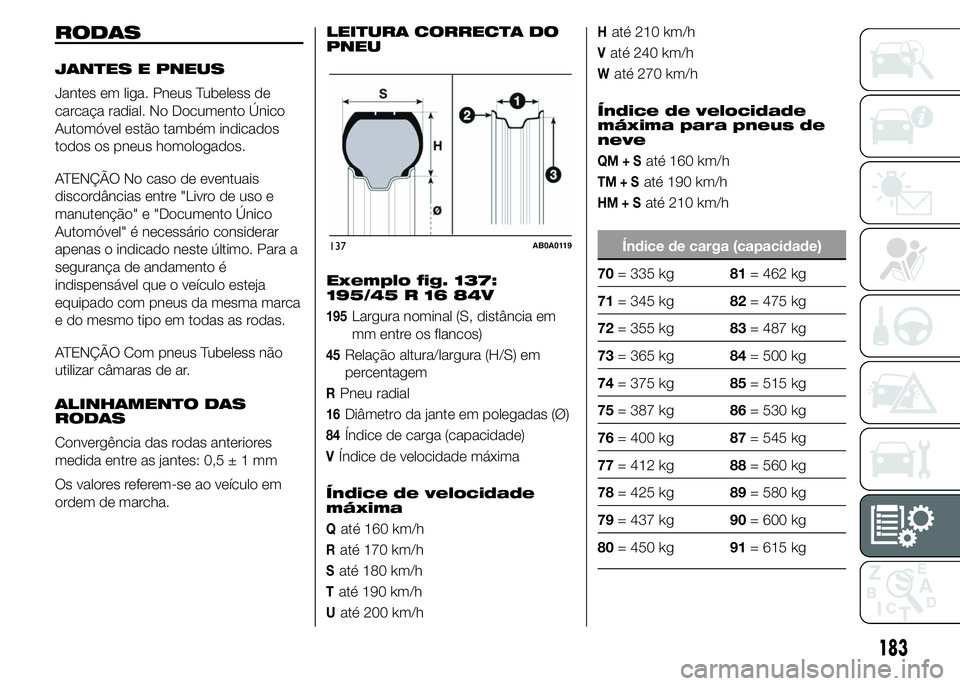

RODAS
JANTES E PNEUS
Jantes em liga. Pneus Tubeless de
carcaça radial. No Documento Único
Automóvel estão também indicados
todos os pneus homologados.
ATENÇÃO No caso de eventuais
discordâncias entre "Livro de uso e
manutenção" e "Documento Único
Automóvel" é necessário considerar
apenas o indicado neste último. Para a
segurança de andamento é
indispensável que o veículo esteja
equipado com pneus da mesma marca
e do mesmo tipo em todas as rodas.
ATENÇÃO Com pneus Tubeless não
utilizar câmaras de ar.
ALINHAMENTO DAS
RODAS
Convergência das rodas anteriores
medida entre as jantes: 0,5±1mm
Os valores referem-se ao veículo em
ordem de marcha.LEITURA CORRECTA DO
PNEU
Exemplo fig. 137:
195/45 R 16 84V
195Largura nominal (S, distância em
mm entre os flancos)
45Relação altura/largura (H/S) em
percentagem
RPneu radial
16Diâmetro da jante em polegadas (Ø)
84Índice de carga (capacidade)
VÍndice de velocidade máxima
Índice de velocidade
máxima
Qaté 160 km/h
Raté 170 km/h
Saté 180 km/h
Taté 190 km/h
Uaté 200 km/h
Haté 210 km/h
Vaté 240 km/h
Waté 270 km/h
Índice de velocidade
máxima para pneus de
neve
QM+Saté 160 km/h
TM+Saté 190 km/h
HM+Saté 210 km/h
Índice de carga (capacidade)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
137AB0A0119
183

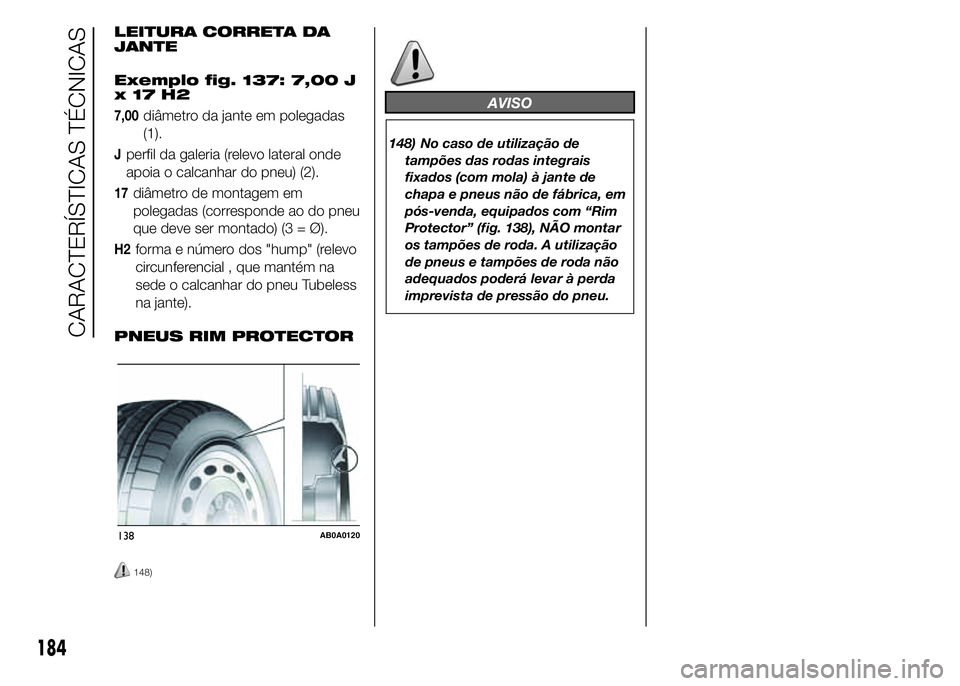

LEITURA CORRETA DA
JANTE
Exemplo fig. 137: 7,00 J
x17H2
7,00diâmetro da jante em polegadas
(1).
Jperfil da galeria (relevo lateral onde
apoia o calcanhar do pneu) (2).
17diâmetro de montagem em
polegadas (corresponde ao do pneu
que deve ser montado) (3 = Ø).
H2forma e número dos "hump" (relevo
circunferencial , que mantém na
sede o calcanhar do pneu Tubeless
na jante).
PNEUS RIM PROTECTOR
148)
AVISO
148) No caso de utilização de
tampões das rodas integrais
fixados (com mola) à jante de
chapa e pneus não de fábrica, em
pós-venda, equipados com “Rim
Protector” (fig. 138), NÃO montar
os tampões de roda. A utilização
de pneus e tampões de roda não
adequados poderá levar à perda
imprevista de pressão do pneu.
138AB0A0120
184
CARACTERÍSTICAS TÉCNICAS

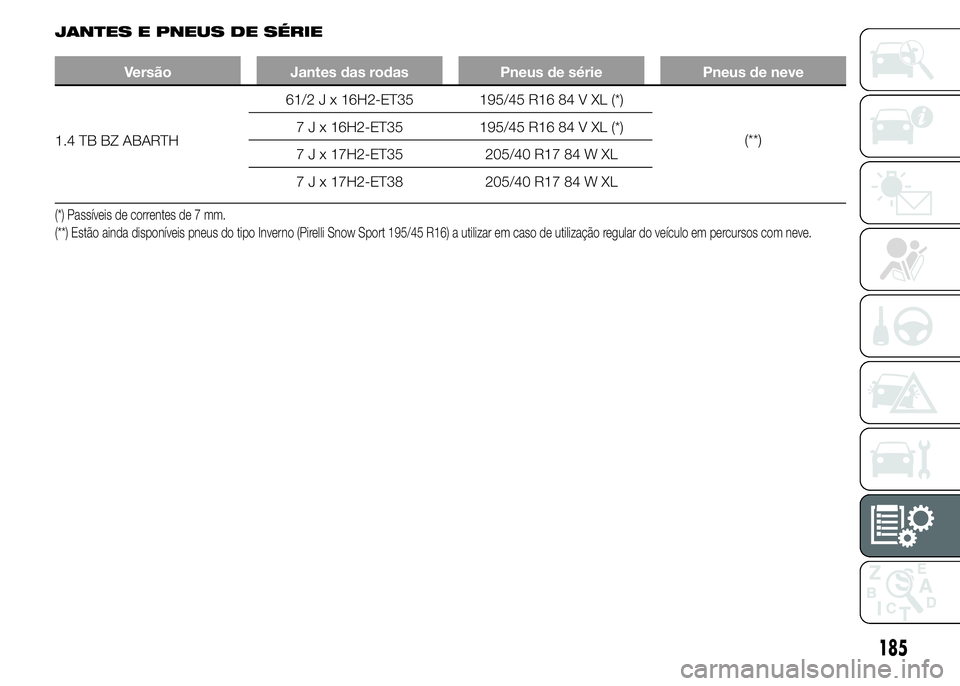

JANTES E PNEUS DE SÉRIE
Versão Jantes das rodas Pneus de série Pneus de neve
1.4 TB BZ ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) Passíveis de correntes de 7 mm.
(**) Estão ainda disponíveis pneus do tipo Inverno (Pirelli Snow Sport 195/45 R16) a utilizar em caso de utilização regular do veículo em percursos comneve.
185

PRESSÃO DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito.
Voltar a controlar, de qualquer forma, o valor correcto com o pneu frio.
PneusCom carga média (*)Com plena carga
Dianteira Traseira Dianteira Traseira
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Para velocidades superiores a 160 km/h, utilizar as pressões previstas para a carga máxima.
186
CARACTERÍSTICAS TÉCNICAS

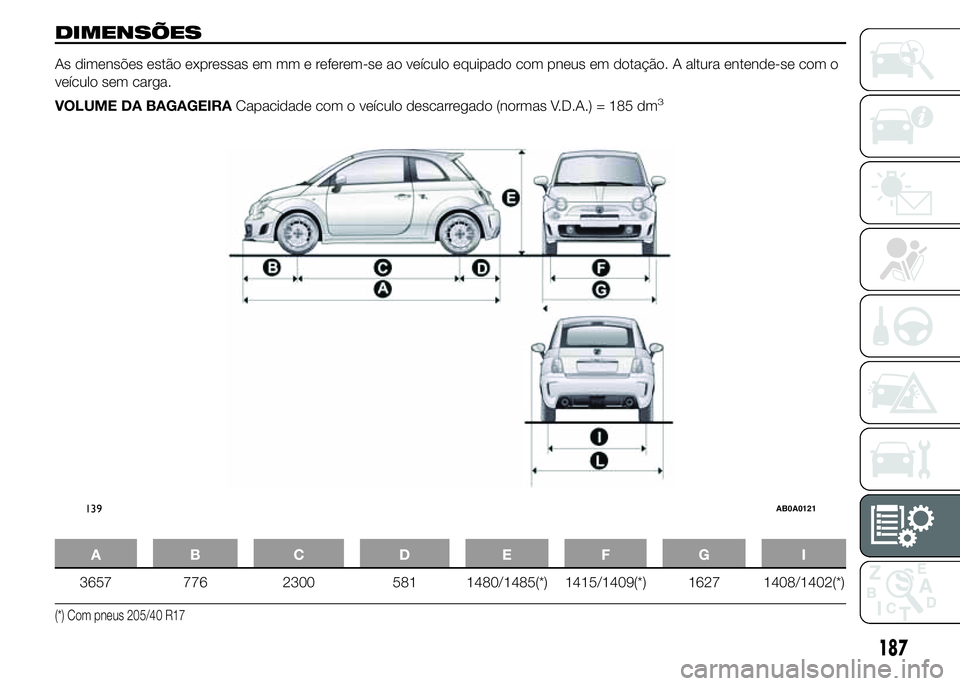

DIMENSÕES
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus em dotação. A altura entende-se com o
veículo sem carga.
VOLUME DA BAGAGEIRACapacidade com o veículo descarregado (normas V.D.A.) = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) Com pneus 205/40 R17
139AB0A0121
187

RENDIMENTOS
Velocidade máxima admissível depois do primeiro período de uso do veículo em km/h.
Versão Velocidade máxima (km/h)
1.4 TB BZ ABARTH 205
188
