2015 Abarth 500 Manual de Uso e Manutenção (in Portuguese)

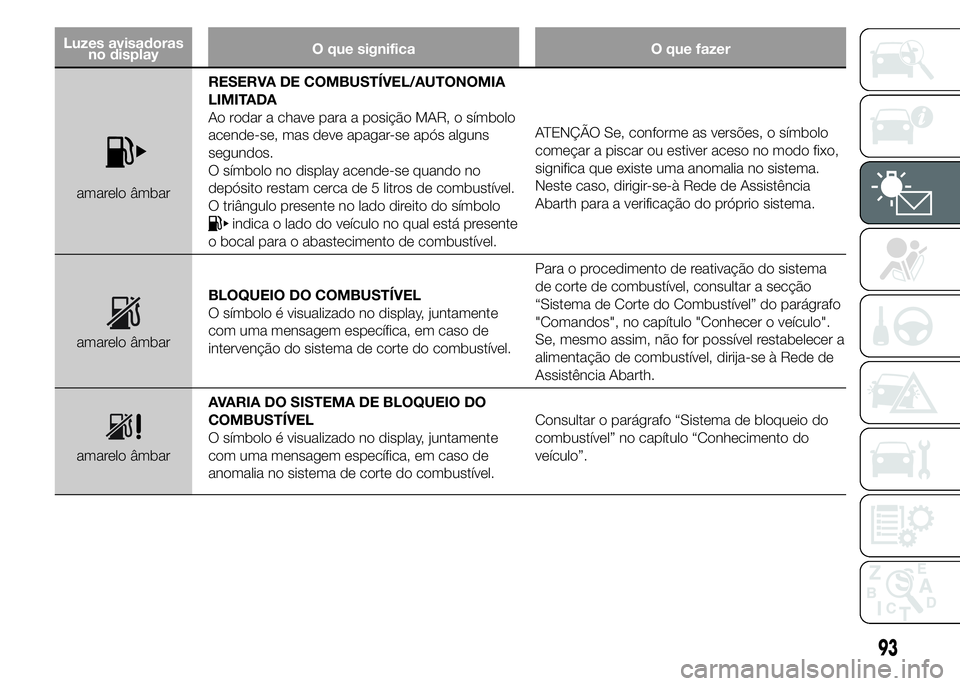

Luzes avisadoras
no displayO que significa O que fazer
amarelo âmbarRESERVA DE COMBUSTÍVEL/AUTONOMIA
LIMITADA
Ao rodar a chave para a posição MAR, o símbolo
acende-se, mas deve apagar-se após alguns
segundos.
O símbolo no display acende-se quando no
depósito restam cerca de 5 litros de combustível.
O triângulo presente no lado direito do símbolo
indica o lado do veículo no qual está presente
o bocal para o abastecimento de combustível.ATENÇÃO Se, conforme as versões, o símbolo
começar a piscar ou estiver aceso no modo fixo,
significa que existe uma anomalia no sistema.
Neste caso, dirigir-se-à Rede de Assistência
Abarth para a verificação do próprio sistema.
amarelo âmbarBLOQUEIO DO COMBUSTÍVEL
O símbolo é visualizado no display, juntamente
com uma mensagem específica, em caso de
intervenção do sistema de corte do combustível.Para o procedimento de reativação do sistema
de corte de combustível, consultar a secção
“Sistema de Corte do Combustível” do parágrafo
"Comandos", no capítulo "Conhecer o veículo".
Se, mesmo assim, não for possível restabelecer a
alimentação de combustível, dirija-se à Rede de
Assistência Abarth.
amarelo âmbarAVARIA DO SISTEMA DE BLOQUEIO DO
COMBUSTÍVEL
O símbolo é visualizado no display, juntamente
com uma mensagem específica, em caso de
anomalia no sistema de corte do combustível.Consultar o parágrafo “Sistema de bloqueio do
combustível” no capítulo “Conhecimento do
veículo”.
93

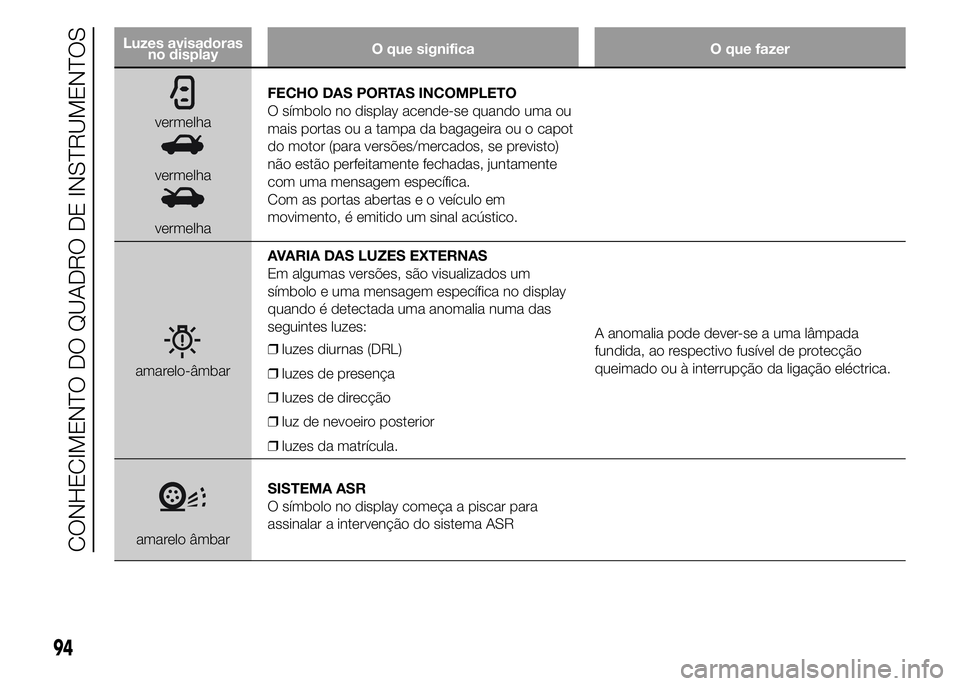

Luzes avisadoras
no displayO que significa O que fazer
vermelha
vermelha
vermelhaFECHO DAS PORTAS INCOMPLETO
O símbolo no display acende-se quando uma ou
mais portas ou a tampa da bagageira ou o capot
do motor (para versões/mercados, se previsto)
não estão perfeitamente fechadas, juntamente
com uma mensagem específica.
Com as portas abertas e o veículo em
movimento, é emitido um sinal acústico.
amarelo-âmbarAVARIA DAS LUZES EXTERNAS
Em algumas versões, são visualizados um
símbolo e uma mensagem específica no display
quando é detectada uma anomalia numa das
seguintes luzes:
❒luzes diurnas (DRL)
❒luzes de presença
❒luzes de direcção
❒luz de nevoeiro posterior
❒luzes da matrícula.A anomalia pode dever-se a uma lâmpada
fundida, ao respectivo fusível de protecção
queimado ou à interrupção da ligação eléctrica.
amarelo âmbarSISTEMA ASR
O símbolo no display começa a piscar para
assinalar a intervenção do sistema ASR
94
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no displayO que significa O que fazer
amarelo âmbarPOSSÍVEL PRESENÇA DE GELO NA
ESTRADA
O símbolo é visualizado no display quando a
temperatura exterior é igual ou inferior a 3ºC.
O ecrã mostra a mensagem específica.
amarelo âmbarAVARIA DAS LUZES DE STOP
O símbolo é visualizado no display, juntamente
com uma mensagem específica, quando é
detectada uma anomalia nas luzes de paragem
(stop).
amarelo âmbarAVARIA NOS SENSORES DE
ESTACIONAMENTO
O símbolo é visualizado no display, juntamente
com uma mensagem específica, quando é
detectada uma anomalia nos sensores de
estacionamento.
95

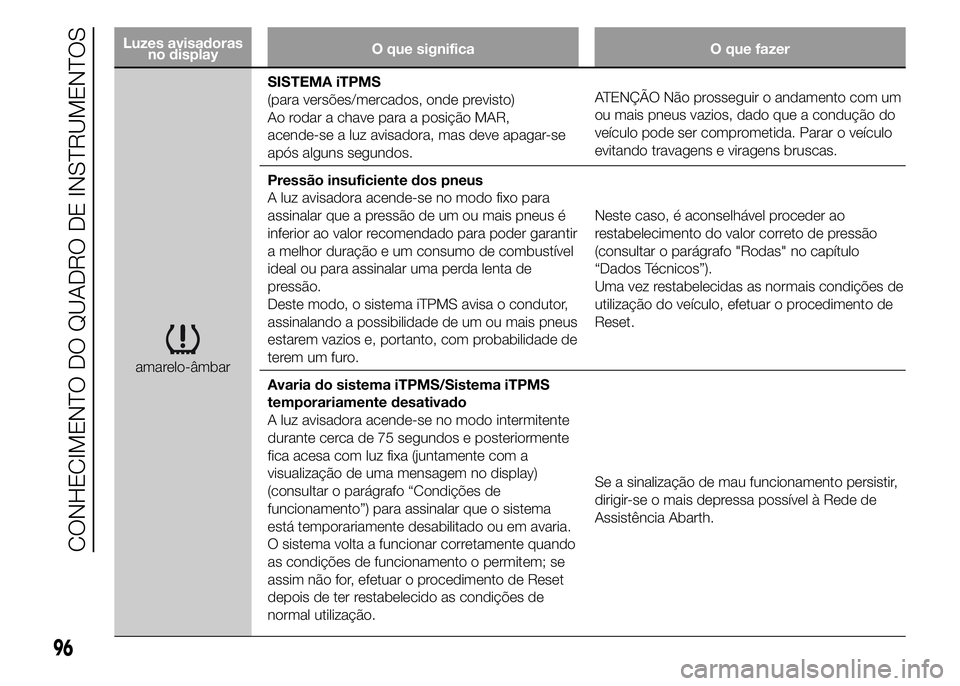

Luzes avisadoras
no displayO que significa O que fazer
amarelo-âmbarSISTEMA iTPMS
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR,
acende-se a luz avisadora, mas deve apagar-se
após alguns segundos.ATENÇÃO Não prosseguir o andamento com um
ou mais pneus vazios, dado que a condução do
veículo pode ser comprometida. Parar o veículo
evitando travagens e viragens bruscas.
Pressão insuficiente dos pneus
A luz avisadora acende-se no modo fixo para
assinalar que a pressão de um ou mais pneus é
inferior ao valor recomendado para poder garantir
a melhor duração e um consumo de combustível
ideal ou para assinalar uma perda lenta de
pressão.
Deste modo, o sistema iTPMS avisa o condutor,
assinalando a possibilidade de um ou mais pneus
estarem vazios e, portanto, com probabilidade de
terem um furo.Neste caso, é aconselhável proceder ao
restabelecimento do valor correto de pressão
(consultar o parágrafo "Rodas" no capítulo
“Dados Técnicos”).
Uma vez restabelecidas as normais condições de
utilização do veículo, efetuar o procedimento de
Reset.
Avaria do sistema iTPMS/Sistema iTPMS
temporariamente desativado
A luz avisadora acende-se no modo intermitente
durante cerca de 75 segundos e posteriormente
fica acesa com luz fixa (juntamente com a
visualização de uma mensagem no display)
(consultar o parágrafo “Condições de
funcionamento”) para assinalar que o sistema
está temporariamente desabilitado ou em avaria.
O sistema volta a funcionar corretamente quando
as condições de funcionamento o permitem; se
assim não for, efetuar o procedimento de Reset
depois de ter restabelecido as condições de
normal utilização.Se a sinalização de mau funcionamento persistir,
dirigir-se o mais depressa possível à Rede de
Assistência Abarth.
96
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no displayO que significa O que fazer
amarelo âmbarSERVICE (MANUTENÇÃO PROGRAMADA)
O símbolo é visualizado no display, juntamente
com uma mensagem específica, com a chave de
ignição na posição MAR, a partir de 2000 km (ou
valor equivalente em milhas) desde o prazo
periódico relativo ao cupão de manutenção
seguinteeéreproposta a cada 200 km (ou valor
equivalente em milhas).Contactar a Rede de Assistência Abarth que
procederá, para além das operações de
manutenção previstas no "Plano de Manutenção
Programada", à reposição a zeros da referida
visualização (reset).
brancaVELOCIDADE LIMITE ULTRAPASSADA
(para versões/mercados, onde previsto)
É visualizada uma mensagem no display,
juntamente com um símbolo específico, quando
o veículo ultrapassa o valor de velocidade limite
programado através do Menu de Setup (por ex.
120 km/h).
LIGAÇÃO DA FUNÇÃO SPORT
A indicação SPORT é visualizada no display do
manómetro analógico, e o quadro de
instrumentos visualiza um ecrã específico,
quando é activada a função "SPORT" premindo o
respectivo botão localizado no painel de
instrumentos (consultar o parágrafo "Comandos"
no capítulo "Conhecimento do veículo").
Carregando novamente no botão, a mensagem
SPORT apaga-se.
97

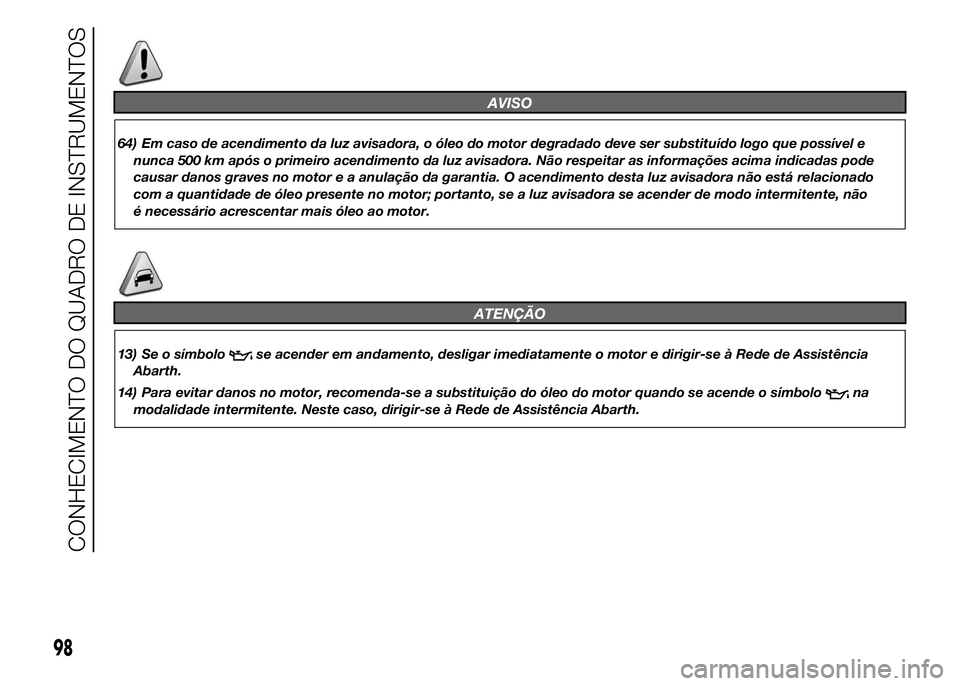

AVISO
64) Em caso de acendimento da luz avisadora, o óleo do motor degradado deve ser substituído logo que possível e
nunca 500 km após o primeiro acendimento da luz avisadora. Não respeitar as informações acima indicadas pode
causar danos graves no motor e a anulação da garantia. O acendimento desta luz avisadora não está relacionado
com a quantidade de óleo presente no motor; portanto, se a luz avisadora se acender de modo intermitente, não
é necessário acrescentar mais óleo ao motor.
ATENÇÃO
13) Se o símbolose acender em andamento, desligar imediatamente o motor e dirigir-se à Rede de Assistência
Abarth.
14) Para evitar danos no motor, recomenda-se a substituição do óleo do motor quando se acende o símbolo
na
modalidade intermitente. Neste caso, dirigir-se à Rede de Assistência Abarth.
98
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

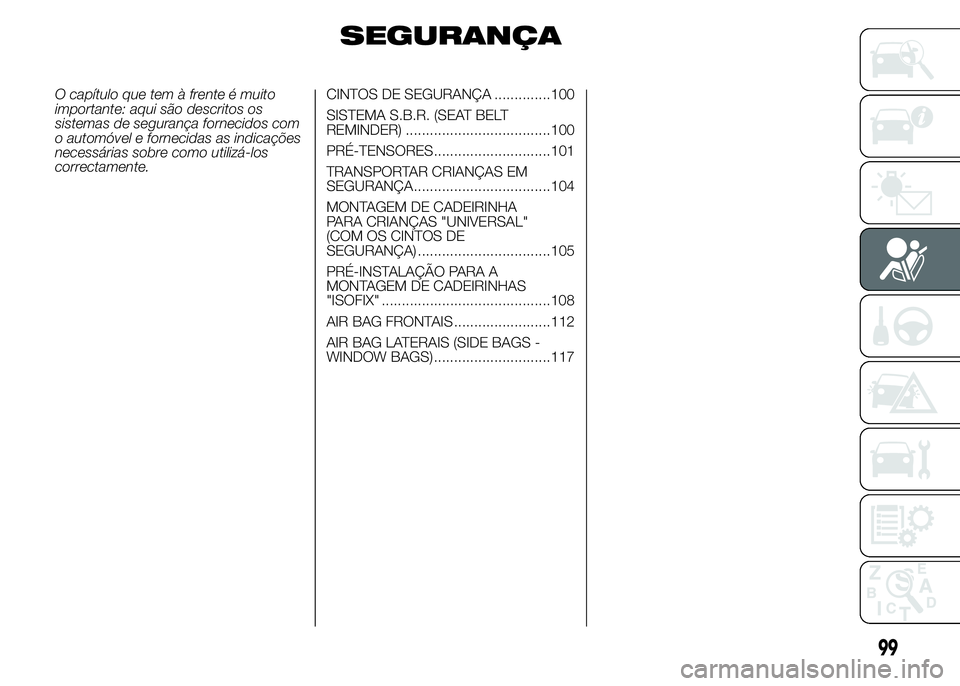

SEGURANÇA
O capítulo que tem à frente é muito
importante: aqui são descritos os
sistemas de segurança fornecidos com
o automóvel e fornecidas as indicações
necessárias sobre como utilizá-los
correctamente.CINTOS DE SEGURANÇA ..............100
SISTEMA S.B.R. (SEAT BELT
REMINDER) ....................................100
PRÉ-TENSORES.............................101
TRANSPORTAR CRIANÇAS EM
SEGURANÇA..................................104
MONTAGEM DE CADEIRINHA
PARA CRIANÇAS "UNIVERSAL"
(COM OS CINTOS DE
SEGURANÇA) .................................105
PRÉ-INSTALAÇÃO PARA A
MONTAGEM DE CADEIRINHAS
"ISOFIX" ..........................................108
AIR BAG FRONTAIS ........................112
AIR BAG LATERAIS (SIDE BAGS -
WINDOW BAGS) .............................117
99

CINTOS DE
SEGURANÇA
UTILIZAÇÃO DOS
CINTOS DE SEGURANÇA
Colocar o cinto mantendo o busto
erecto e apoiado contra o encosto.
Para apertar os cintos, segurar na
lingueta de engate A fig. 75 e
introduzi-la na fivela B fig. 75, até ouvir
um estalido de bloqueio.
Se durante a extracção do cinto este
se bloquear deixá-lo enrolar por um
breve troço e puxá-lo novamente
evitando manobras bruscas.
Para desapertar os cintos, premir o
botão C fig. 75.
Acompanhar o cinto de segurança
durante a recolha, para evitar que fique
torcido. O cinto, através do enrolador,
adapta-se automaticamente ao corpo
do passageiro que o coloca,
permitindo-lhe liberdade de movimento.
Com o veículo estacionado em
estradas com forte inclinação, o
enrolador pode bloquear, o que é
normal. Além disso, o mecanismo do
enrolador bloqueia o cinto a cada
extração rápida ou em caso de
travagens bruscas, embates ou curvas
a velocidade elevada.
65) 66)
O banco posterior está equipado com
cintos de segurança de inércia com
três pontos de fixação e com enrolador.
AVISO
65) Não premir o botão C com o
veículo em movimento.
66) Lembrar-se que, em caso de
colisão violenta, os passageiros
dos bancos posteriores que não
colocarem os cintos, além de
se expor pessoalmente Não
premir o botão C durante a
marcha. a um grave risco,
constituem um perigo também
para os ocupantes dos lugares
anteriores.
SISTEMA S.B.R.
(Seat Belt
Reminder)
EM BREVE
É constituído por um avisador
acústico que, juntamente com o
acendimento em modo intermitente
da luz avisadora
no quadro de
instrumentos, avisa o condutor
da falta de colocação do seu cinto
de segurança.
Para uma desactivação de longo
prazo do sistema S.B.R., dirigir-se à
Rede de Assistência Abarth.
É possível reactivar a qualquer
momento o avisador acústico através
do Menu de Setup (ver parágrafo
“Opções do menu” no capítulo
"Conhecimento do quadro de
instrumentos").
O sistema avisa o condutor e o
passageiro anterior da falta de
colocação do próprio cinto de
segurança do seguinte modo:
❒acendimento da luz avisadora
fixa
e sinalização acústica contínua
durante os primeiros 6 segundos;
75AB0A0059
100
SEGURANÇA
