2015 Abarth 500 Manual de Uso e Manutenção (in Portuguese)

CARACTERÍSTICAS TÉCNICAS
Todas instruções úteis para perceber
como é feito e como funciona o seu
automóvel estão contidas neste
capítulo e ilustradas com dados,
tabelas e gráficos. Para o apaixonado,
o técnico, mas também simplesmente
para quem quer conhecer ao pormenor
o seu próprio veículo.DADOS PARA A IDENTIFICAÇÃO ...174
CÓDIGOS DO MOTOR - VERSÕES
DA CARROÇARIA ...........................176
MOTOR ..........................................177
ALIMENTAÇÃO ...............................178
TRANSMISSÃO ..............................179
TRAVÕES .......................................180
SUSPENSÕES ................................181
DIRECÇÃO .....................................182
RODAS ...........................................183
DIMENSÕES ...................................187
RENDIMENTOS ..............................188
PESOS............................................189
ABASTECIMENTOS ........................190
FLUIDOS E LUBRIFICANTES ..........191
CONSUMO DE COMBUSTÍVEL ......194
EMISSÕES DE CO2 ........................195
DISPOSIÇÕES PARA O
TRATAMENTO DO VEÍCULO EM
FIM DE VIDA ...................................196
TELECOMANDO DE
RADIOFREQUÊNCIA:
HOMOLOGAÇÕES MINISTERIAIS ..197
O QUE FAZER SE ...........................198
173

DADOS PARA A
IDENTIFICAÇÃO
Os dados de identificação gravados e
indicados nas chapas são os
seguintes:
❒Chapa resumida dos dados de
identificação.
❒Marcação do chassis.
❒Etiqueta de identificação da tinta da
carroçaria.
❒Marcação do motor.
CHAPA RESUMIDA DOS
DADOS DE
IDENTIFICAÇÃO
Está aplicada no lado esquerdo do
pavimento posterior no vão da
bagageira e contém os seguintes
dados fig. 134:
BNúmero de homologação.
CCódigo de identificação do tipo de
veículo.
DNúmero progressivo de fabrico do
chassis.
EPeso máximo autorizado do veículo
com plena carga.
FPeso máximo autorizado do veículo
com plena carga mais o atrelado.
GPeso máximo autorizado no primeiro
eixo (anterior).
HPeso máximo autorizado no segundo
eixo (posterior).
ITipo de motor.
LCódigo de versão da carroçaria.
MNúmero de referência.MARCAÇÃO DO CHASSIS
Está aplicada no lado direito do
pavimento posterior no vão da
bagageira e indica os seguintes dados
fig. 135:
❒tipo do veículo;
❒número progressivo de fabrico do
chassis.
134AB0A0116
135AB0A0118
174
CARACTERÍSTICAS TÉCNICAS

CCódigo Fiat da cor.
DCódigo da cor para retoques ou
pintura.MARCAÇÃO DO MOTOR
Está gravada no bloco do motor e
contém o tipo e o número progressivo
de fabrico.
175

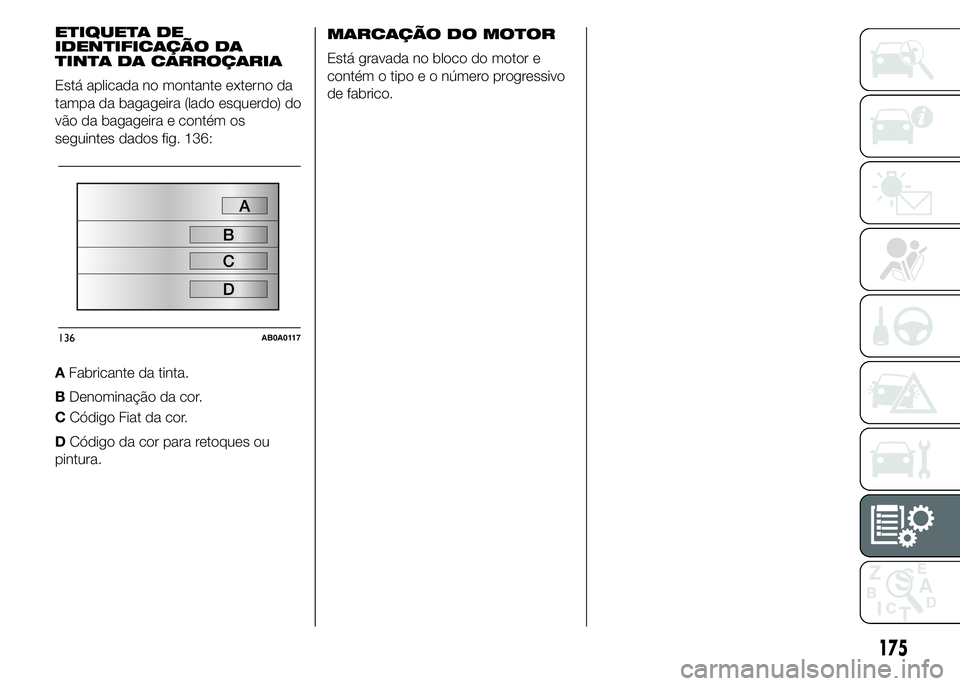

ETIQUETA DE
IDENTIFICAÇÃO DA
TINTA DA CARROÇARIA
Está aplicada no montante externo da
tampa da bagageira (lado esquerdo) do
vão da bagageira e contém os
seguintes dados fig. 136:
AFabricante da tinta.
BDenominação da cor.
136AB0A0117

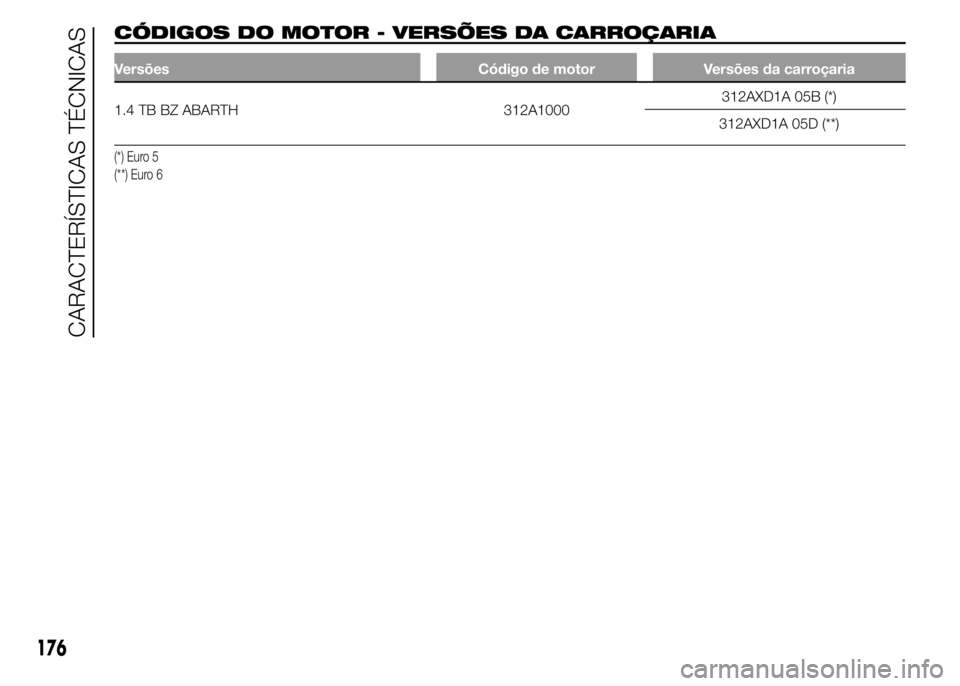

CÓDIGOS DO MOTOR - VERSÕES DA CARROÇARIA
Versões Código de motor Versões da carroçaria
1.4 TB BZ ABARTH 312A1000312AXD1A 05B (*)
312AXD1A 05D (**)
(*) Euro 5
(**) Euro 6
176
CARACTERÍSTICAS TÉCNICAS

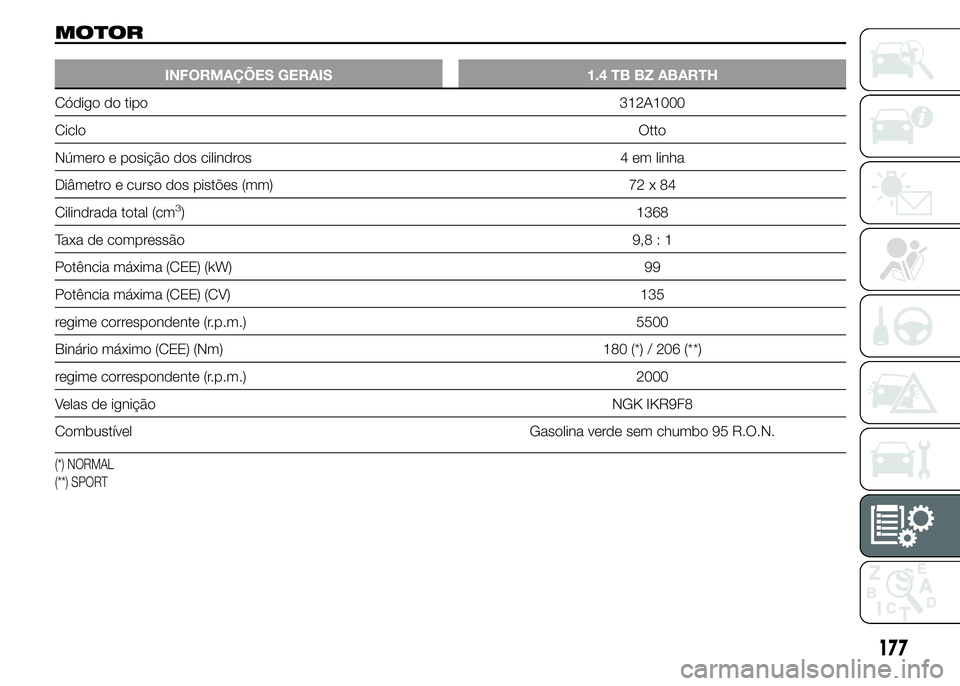

MOTOR
INFORMAÇÕES GERAIS 1.4 TB BZ ABARTH
Código do tipo312A1000
CicloOtto
Número e posição dos cilindros 4 em linha
Diâmetro e curso dos pistões (mm) 72 x 84
Cilindrada total (cm
3) 1368
Taxa de compressão 9,8 : 1
Potência máxima (CEE) (kW) 99
Potência máxima (CEE) (CV) 135
regime correspondente (r.p.m.) 5500
Binário máximo (CEE) (Nm) 180 (*) / 206 (**)
regime correspondente (r.p.m.) 2000
Velas de ignição NGK IKR9F8
Combustível Gasolina verde sem chumbo 95 R.O.N.
(*) NORMAL
(**) SPORT
177

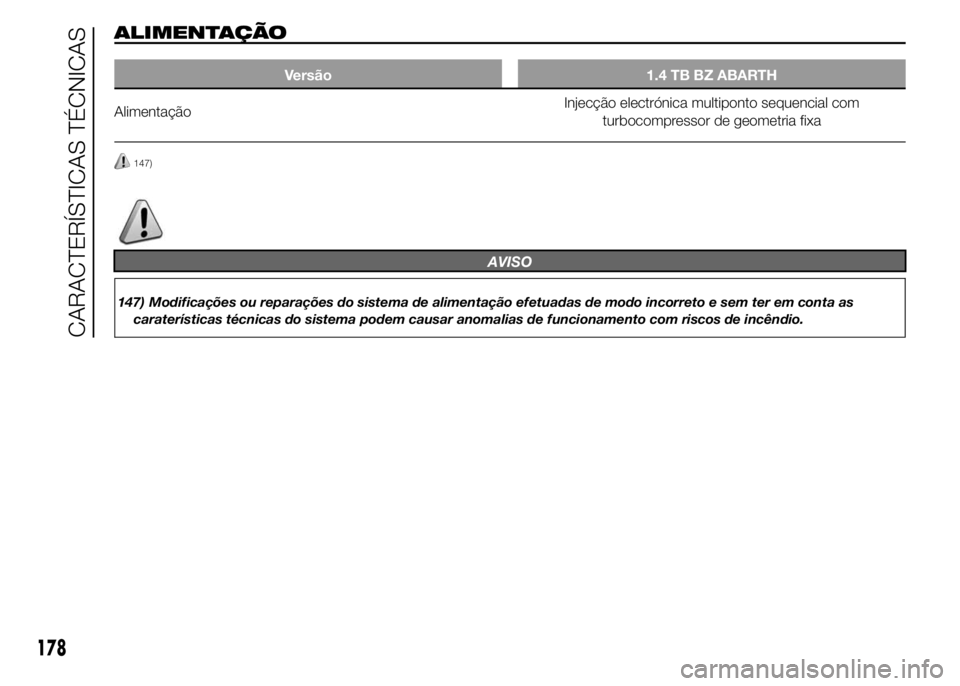

ALIMENTAÇÃO
Versão 1.4 TB BZ ABARTH
AlimentaçãoInjecção electrónica multiponto sequencial com
turbocompressor de geometria fixa
147)
AVISO
147) Modificações ou reparações do sistema de alimentação efetuadas de modo incorreto e sem ter em conta as
caraterísticas técnicas do sistema podem causar anomalias de funcionamento com riscos de incêndio.
178
CARACTERÍSTICAS TÉCNICAS

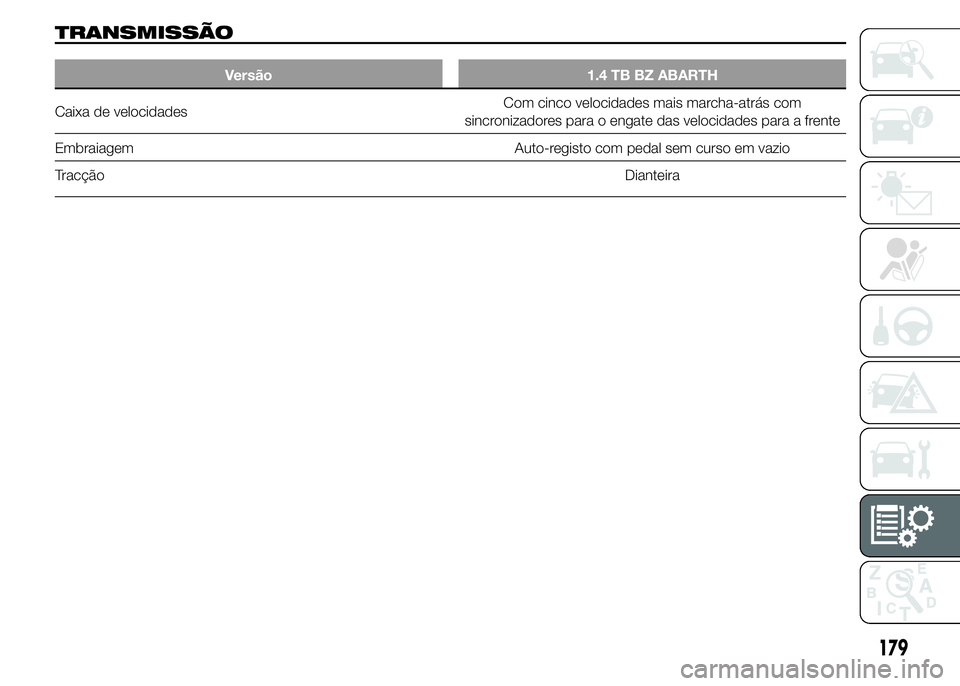

TRANSMISSÃO
Versão 1.4 TB BZ ABARTH
Caixa de velocidadesCom cinco velocidades mais marcha-atrás com
sincronizadores para o engate das velocidades para a frente
Embraiagem Auto-registo com pedal sem curso em vazio
TracçãoDianteira
179

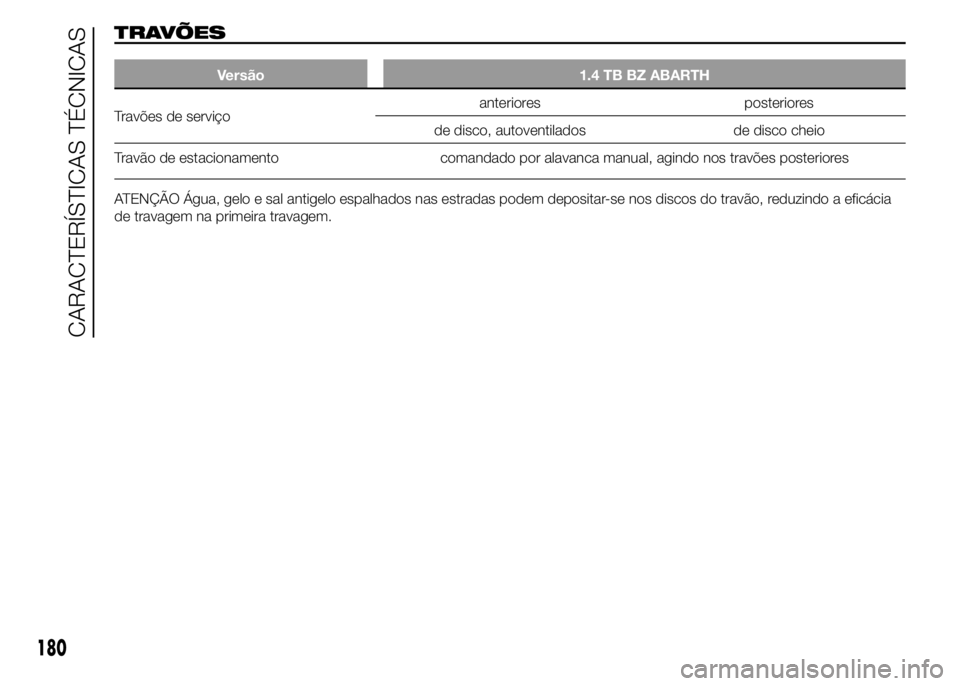

TRAVÕES
Versão 1.4 TB BZ ABARTH
Travões de serviçoanteriores posteriores
de disco, autoventilados de disco cheio
Travão de estacionamento comandado por alavanca manual, agindo nos travões posteriores
ATENÇÃO Água, gelo e sal antigelo espalhados nas estradas podem depositar-se nos discos do travão, reduzindo a eficácia
de travagem na primeira travagem.
180
