Luzes avisadoras
no quadro de bordoO que significa O que fazer

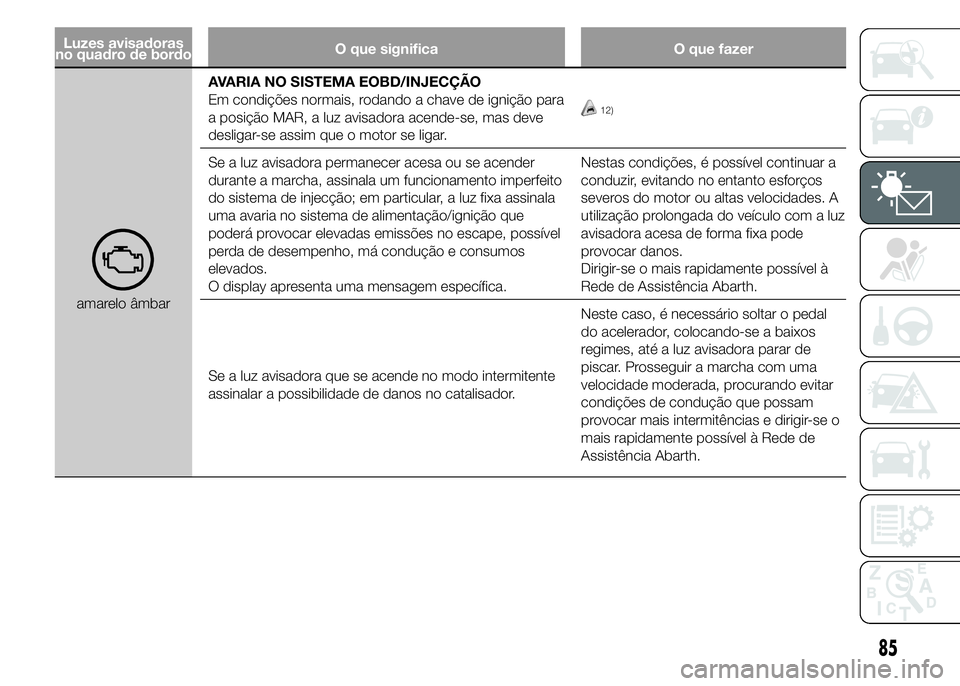

amarelo âmbarAVARIA NO SISTEMA EOBD/INJECÇÃO
Em condições normais, rodando a chave de ignição para
a posição MAR, a luz avisadora acende-se, mas deve
desligar-se assim que o motor se ligar.
12)
Se a luz avisadora permanecer acesa ou se acender
durante a marcha, assinala um funcionamento imperfeito
do sistema de injecção; em particular, a luz fixa assinala
uma avaria no sistema de alimentação/ignição que
poderá provocar elevadas emissões no escape, possível
perda de desempenho, má condução e consumos
elevados.
O display apresenta uma mensagem específica.Nestas condições, é possível continuar a
conduzir, evitando no entanto esforços
severos do motor ou altas velocidades. A
utilização prolongada do veículo com a luz
avisadora acesa de forma fixa pode
provocar danos.
Dirigir-se o mais rapidamente possível à
Rede de Assistência Abarth.
Se a luz avisadora que se acende no modo intermitente
assinalar a possibilidade de danos no catalisador.Neste caso, é necessário soltar o pedal
do acelerador, colocando-se a baixos
regimes, até a luz avisadora parar de
piscar. Prosseguir a marcha com uma
velocidade moderada, procurando evitar
condições de condução que possam
provocar mais intermitências e dirigir-se o
mais rapidamente possível à Rede de
Assistência Abarth.
85

Luzes avisadoras
no quadro de bordoO que significa O que fazer
amarelo âmbarSISTEMA DE CONTROLO ELETRÓNICO DA
ESTABILIDADE ESC
Rodando a chave de ignição para a posição
MAR, a luz avisadora acende-se, mas deve
apagar-se assim que o motor se ligar.
A intervenção do sistema durante a marcha é
assinalada pela intermitência da luz avisadora.
Se a luz avisadora não se desligar, ou se ficar
acesa durante a marcha, indica uma avaria no
sistema ESC.
O display apresenta uma mensagem específica.Dirigir-se, assim que possível, à Rede de
Assistência Abarth.
Avaria do sistema Hill Holder
Ao rodar a chave de arranque para a posição
MAR, a luz avisadora acende, mas deve
apagar-se após alguns segundos.
O acendimento da luz avisadora indica uma
avaria no sistema Hill Holder.
O display apresenta uma mensagem específica.Neste caso, contactar o mais depressa possível a
Rede de Assistência Abarth
AVISO
63) A luz avisadoraassinala ainda eventuais anomalias da luz avisadora. Esta condição é assinalada pela
intermitência da luz avisadora
por mais de 4 segundos. Nesse caso, a luz avisadorapoderá não assinalar
eventuais anomalias dos sistemas de retenção. Antes de prosseguir, contactar a Rede de Assistência Abarth para o
imediato controlo do sistema.
86
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

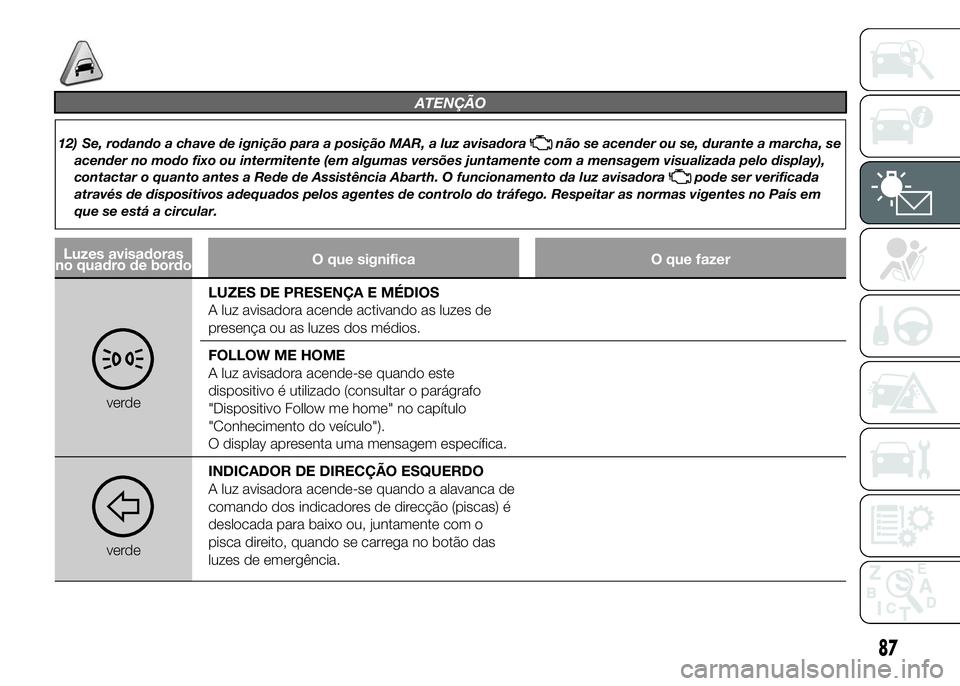

ATENÇÃO
12) Se, rodando a chave de ignição para a posição MAR, a luz avisadoranão se acender ou se, durante a marcha, se
acender no modo fixo ou intermitente (em algumas versões juntamente com a mensagem visualizada pelo display),
contactar o quanto antes a Rede de Assistência Abarth. O funcionamento da luz avisadora
pode ser verificada
através de dispositivos adequados pelos agentes de controlo do tráfego. Respeitar as normas vigentes no País em
que se está a circular.
Luzes avisadoras
no quadro de bordoO que significa O que fazer
verdeLUZES DE PRESENÇA E MÉDIOS
A luz avisadora acende activando as luzes de
presença ou as luzes dos médios.
FOLLOW ME HOME
A luz avisadora acende-se quando este
dispositivo é utilizado (consultar o parágrafo
"Dispositivo Follow me home" no capítulo
"Conhecimento do veículo").
O display apresenta uma mensagem específica.
verdeINDICADOR DE DIRECÇÃO ESQUERDO
A luz avisadora acende-se quando a alavanca de
comando dos indicadores de direcção (piscas) é
deslocada para baixo ou, juntamente com o
pisca direito, quando se carrega no botão das
luzes de emergência.
87

Luzes avisadoras
no quadro de bordoO que significa O que fazer

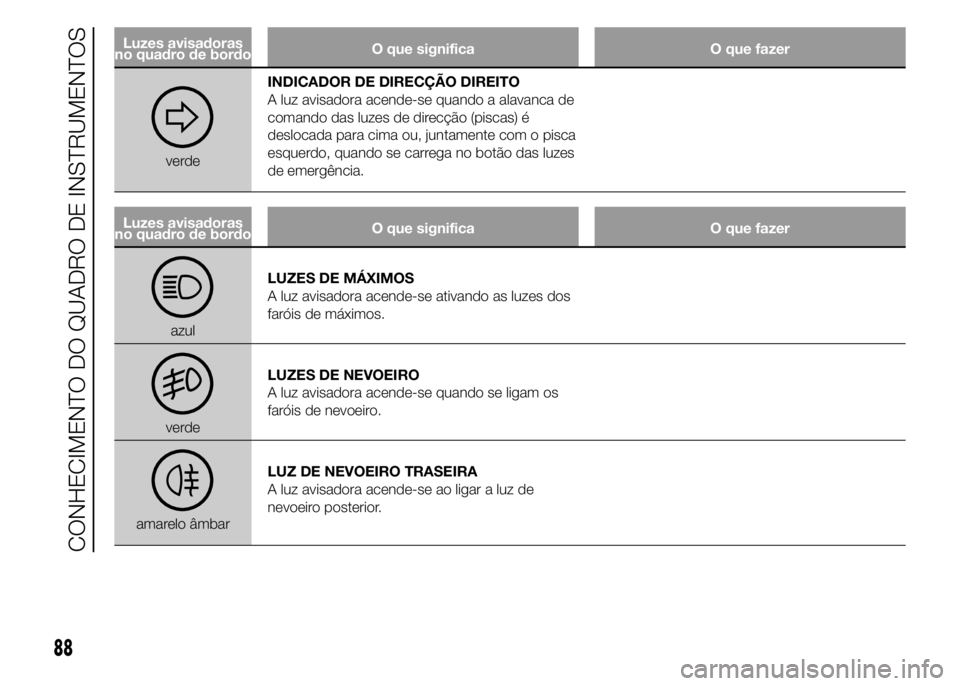

verdeINDICADOR DE DIRECÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de
comando das luzes de direcção (piscas) é
deslocada para cima ou, juntamente com o pisca
esquerdo, quando se carrega no botão das luzes
de emergência.
Luzes avisadoras
no quadro de bordoO que significa O que fazer
azulLUZES DE MÁXIMOS
A luz avisadora acende-se ativando as luzes dos
faróis de máximos.
verdeLUZES DE NEVOEIRO
A luz avisadora acende-se quando se ligam os
faróis de nevoeiro.
amarelo âmbarLUZ DE NEVOEIRO TRASEIRA
A luz avisadora acende-se ao ligar a luz de
nevoeiro posterior.
88
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no quadro de bordoO que significa O que fazer

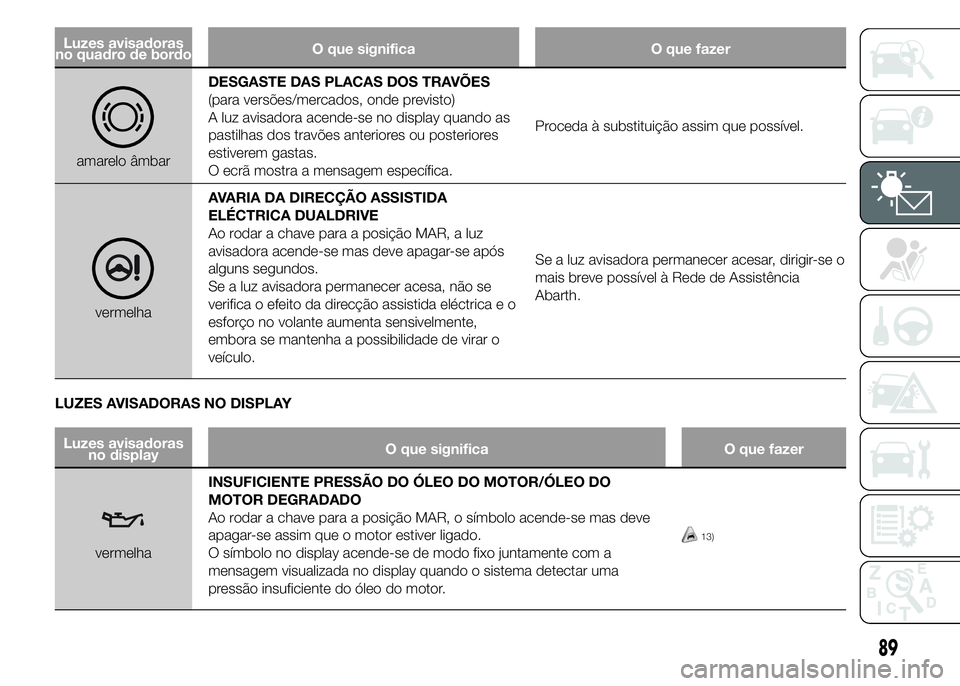

amarelo âmbarDESGASTE DAS PLACAS DOS TRAVÕES
(para versões/mercados, onde previsto)
A luz avisadora acende-se no display quando as
pastilhas dos travões anteriores ou posteriores
estiverem gastas.
O ecrã mostra a mensagem específica.Proceda à substituição assim que possível.
vermelhaAVARIA DA DIRECÇÃO ASSISTIDA
ELÉCTRICA DUALDRIVE
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se mas deve apagar-se após
alguns segundos.
Se a luz avisadora permanecer acesa, não se
verifica o efeito da direcção assistida eléctrica e o
esforço no volante aumenta sensivelmente,
embora se mantenha a possibilidade de virar o
veículo.Se a luz avisadora permanecer acesar, dirigir-se o
mais breve possível à Rede de Assistência
Abarth.
LUZES AVISADORAS NO DISPLAY
Luzes avisadoras
no displayO que significa O que fazer
vermelhaINSUFICIENTE PRESSÃO DO ÓLEO DO MOTOR/ÓLEO DO
MOTOR DEGRADADO
Ao rodar a chave para a posição MAR, o símbolo acende-se mas deve
apagar-se assim que o motor estiver ligado.
O símbolo no display acende-se de modo fixo juntamente com a
mensagem visualizada no display quando o sistema detectar uma
pressão insuficiente do óleo do motor.
13)
89

Luzes avisadoras
no displayO que significa O que fazer
vermelha acesa
intermitente ou
amarela acesa fixa
(para versões/
mercados, onde
previsto)ÓLEO DO MOTOR DEGRADADO
O símbolo acende-se e no display é visualizada uma mensagem
específica.
Dependendo das versões, o símbolo pode piscar nas seguintes
modalidades:
- durante 1 minuto de duas em duas horas;
- durante ciclos de 3 minutos com intervalos de luz avisadora apagada
de 5 segundos até que o óleo seja substituído.
Após a primeira sinalização, a cada arranque do motor, o símbolo
continuará intermitente nos modos indicados anteriormente até o óleo
ser substituído. O display visualiza, para além do símbolo, uma
mensagem específica. O acendimento do símbolo no modo intermitente
não deve ser considerado um defeito, mas assinala que a utilização
normal do veículo levou à necessidade de substituir o óleo. Se o óleo
não for substituído, ao atingir um segundo limiar de degradação, no
quadro de instrumentos acende-se também a luz avisadora
eo
funcionamento do motor é limitado a 3000 rotações/minuto. Se o óleo
não for ainda substituído, ao atingir um terceiro nível de degradação,
para evitar danos, o funcionamento do motor é limitado a 1500 r.p.m. A
degradação do óleo do motor é acelerada por:
- utilização prevalecente do veículo em cidade, o que torna mais
frequente o processo de regeneração do DPF;
- utilização do veículo em percursos breves, impedindo que o motor
atinja a temperatura de regime;
- interrupções repetidas do processo de regeneração assinaladas
através do acendimento da luz avisadora DPF.Dirigir-se, assim que
possível, à Rede de
Assistência Abarth.
64)
14)
90
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no displayO que significa O que fazer

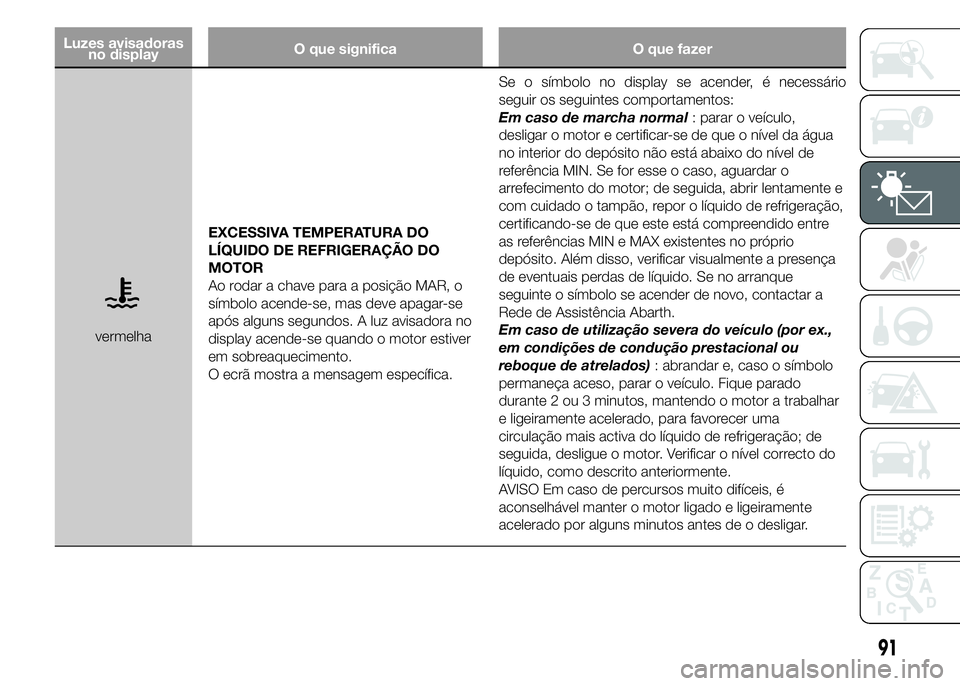

vermelhaEXCESSIVA TEMPERATURA DO
LÍQUIDO DE REFRIGERAÇÃO DO
MOTOR
Ao rodar a chave para a posição MAR, o
símbolo acende-se, mas deve apagar-se
após alguns segundos. A luz avisadora no
display acende-se quando o motor estiver
em sobreaquecimento.
O ecrã mostra a mensagem específica.Se o símbolo no display se acender, é necessário
seguir os seguintes comportamentos:
Em caso de marcha normal: parar o veículo,
desligar o motor e certificar-se de que o nível da água
no interior do depósito não está abaixo do nível de
referência MIN. Se for esse o caso, aguardar o
arrefecimento do motor; de seguida, abrir lentamente e
com cuidado o tampão, repor o líquido de refrigeração,
certificando-se de que este está compreendido entre
as referências MIN e MAX existentes no próprio
depósito. Além disso, verificar visualmente a presença
de eventuais perdas de líquido. Se no arranque
seguinte o símbolo se acender de novo, contactar a
Rede de Assistência Abarth.
Em caso de utilização severa do veículo (por ex.,
em condições de condução prestacional ou
reboque de atrelados): abrandar e, caso o símbolo
permaneça aceso, parar o veículo. Fique parado
durante 2 ou 3 minutos, mantendo o motor a trabalhar
e ligeiramente acelerado, para favorecer uma
circulação mais activa do líquido de refrigeração; de
seguida, desligue o motor. Verificar o nível correcto do
líquido, como descrito anteriormente.
AVISO Em caso de percursos muito difíceis, é
aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
91

Luzes avisadoras
no displayO que significa O que fazer
vermelhaRECARGA INSUFICIENTE DA BATERIA
Ao rodar a chave para a posição MAR, o símbolo
acende-se, mas deve apagar-se quando ligar o
motor (com o motor ao ralenti, é admitido um
breve atraso na desactivação).
O ecrã mostra a mensagem específica.Se o símbolo no display permanecer aceso
durante a marcha, dirigir-se logo que possível à
Rede de Assistência Abarth.
amarelo âmbarAVARIA HILL HOLDER
O símbolo é visualizado no display quando é
detectada uma anomalia do sistema Hill Holder.Dirigir-se o mais rapidamente possível à Rede de
Assistência Abarth.
amarelo âmbarAVARIA DO SISTEMA FIAT CODE
(para versões/mercados, onde previsto)
O símbolo no display aceso no modo fixo, com a
chave de ignição na posição MAR, indica uma
possível avaria (consultar o parágrafo "O sistema
Fiat Code" no capítulo "Conhecimento do
veículo").
Se, com o motor ligado, o símbolo no displaycomeçar a piscar, significa que o veículo não
está protegido pelo motor (consultar “O sistema
Fiat Code” no capítulo “Conhecimento do
veículo”).
O ecrã mostra a mensagem específica.Dirigir-se, assim que possível, à Rede de
Assistência Abarth.
92
