ÍNDICE GRÁFICO
.

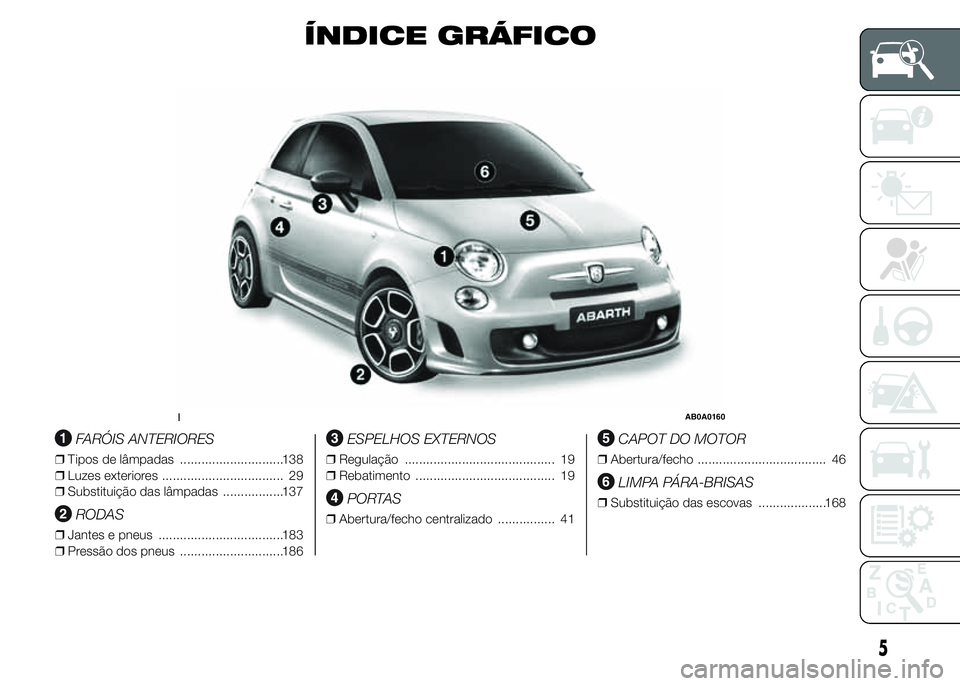

FARÓIS ANTERIORES
❒Tipos de lâmpadas .............................138
❒Luzes exteriores .................................. 29
❒Substituição das lâmpadas .................137
RODAS
❒Jantes e pneus ...................................183
❒Pressão dos pneus .............................186
ESPELHOS EXTERNOS
❒Regulação .......................................... 19
❒Rebatimento ....................................... 19
PORTAS
❒Abertura/fecho centralizado ................ 41
CAPOT DO MOTOR
❒Abertura/fecho .................................... 46
LIMPA PÁRA-BRISAS
❒Substituição das escovas ...................168
1AB0A0160
5

.

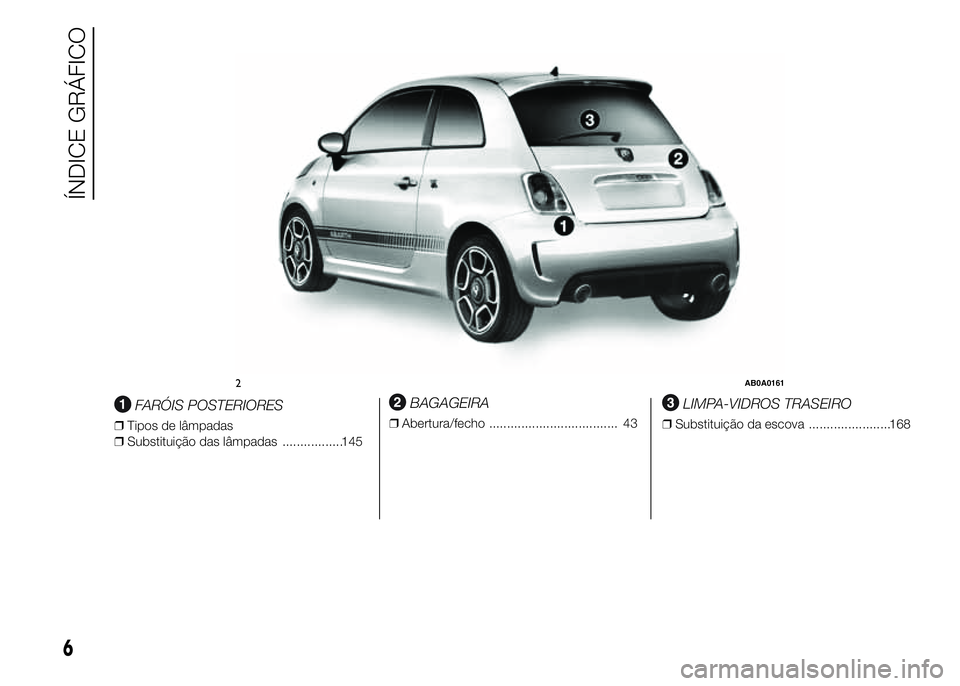

FARÓIS POSTERIORES
❒Tipos de lâmpadas
❒Substituição das lâmpadas .................145
BAGAGEIRA
❒Abertura/fecho .................................... 43
LIMPA-VIDROS TRASEIRO
❒Substituição da escova .......................168
.
2AB0A0161
6
ÍNDICE GRÁFICO

BOCAIS DE AR
❒Conforto climático .............................. 20

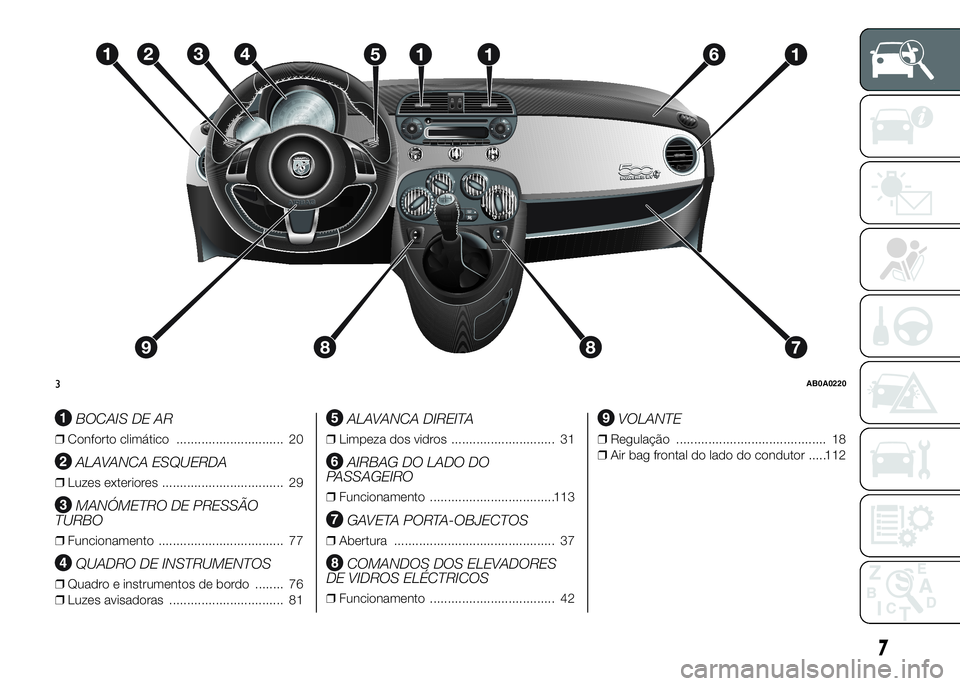

ALAVANCA ESQUERDA
❒Luzes exteriores .................................. 29
MANÓMETRO DE PRESSÃO
TURBO
❒Funcionamento ................................... 77
QUADRO DE INSTRUMENTOS
❒Quadro e instrumentos de bordo ........ 76
❒Luzes avisadoras ................................ 81
ALAVANCA DIREITA
❒Limpeza dos vidros ............................. 31
AIRBAG DO LADO DO
PASSAGEIRO
❒Funcionamento ...................................113
GAVETA PORTA-OBJECTOS
❒Abertura ............................................. 37
COMANDOS DOS ELEVADORES
DE VIDROS ELÉCTRICOS
❒Funcionamento ................................... 42
VOLANTE
❒Regulação .......................................... 18
❒Air bag frontal do lado do condutor .....112
3AB0A0220
7

.

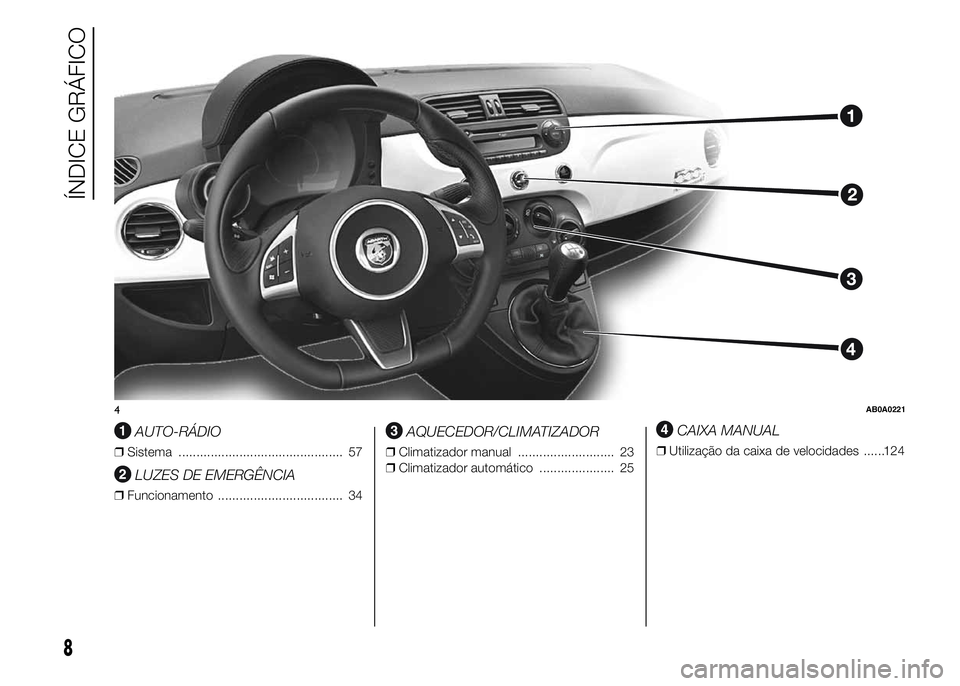

AUTO-RÁDIO
❒Sistema .............................................. 57
LUZES DE EMERGÊNCIA
❒Funcionamento ................................... 34
AQUECEDOR/CLIMATIZADOR
❒Climatizador manual ........................... 23
❒Climatizador automático ..................... 25
CAIXA MANUAL
❒Utilização da caixa de velocidades ......124
4AB0A0221
8
ÍNDICE GRÁFICO

CONHECIMENTO DO VEÍCULO
Começa aqui o conhecimento
aproximado do seu novo automobile.
O manual que está a ler explica de
forma simples e directa como é feito e
como funciona.
Por isso, é aconselhável consultá-lo
estando comodamente sentado a
bordo, de modo a permitir verificar em
directo o que está ilustrado.SÍMBOLOS ..................................... 10
SISTEMA FIAT CODE ...................... 10
AS CHAVES .................................... 11
DISPOSITIVO DE ARRANQUE ........ 14
BANCOS......................................... 15
APOIOS DE CABEÇA...................... 17
VOLANTE........................................ 18
ESPELHOS RETROVISORES .......... 19
CONFORTO CLIMÁTICO ................ 20
AQUECIMENTO E VENTILAÇÃO..... 21
CLIMATIZADOR MANUAL .............. 23
CLIMATIZADOR AUTOMÁTICO ....... 25
LUZES EXTERNAS.......................... 29
LIMPEZA DOS VIDROS................... 31
PLAFONIERS .................................. 33
COMANDOS ................................... 34
EQUIPAMENTOS INTERNOS .......... 36
TECTO COM VIDRO FIXO ............... 39
TECTO DE ABRIR ELÉCTRICO ....... 39
PORTAS.......................................... 41
ELEVADORES DE VIDROS.............. 42
BAGAGEIRA ................................... 43
CAPOT DO MOTOR........................ 46
PORTA-BAGAGENS/PORTA-ESQUIS.47
FARÓIS ........................................... 48
SISTEMA ESC................................. 49SISTEMA ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 53
SISTEMA EOBD .............................. 55
DIRECÇÃO ASSISTIDA
ELÉCTRICA DUALDRIVE ................ 56
SISTEMA AUTO-RÁDIO .................. 57
ACESSÓRIOS COMPRADOS
PELO UTILIZADOR ......................... 58
SENSORES DE
ESTACIONAMENTO........................ 59
ABASTECIMENTO DO VEÍCULO .... 62
PROTECÇÃO DO AMBIENTE ......... 63
9

SÍMBOLOS
Em alguns componentes do veículo
estão presentes etiquetas coloridas,
cuja simbologia indica precauções
importantes a observar na utilização do
próprio componente. Está também
presente uma etiqueta resumida dos
símbolos localizada por baixo do capot
do motor.

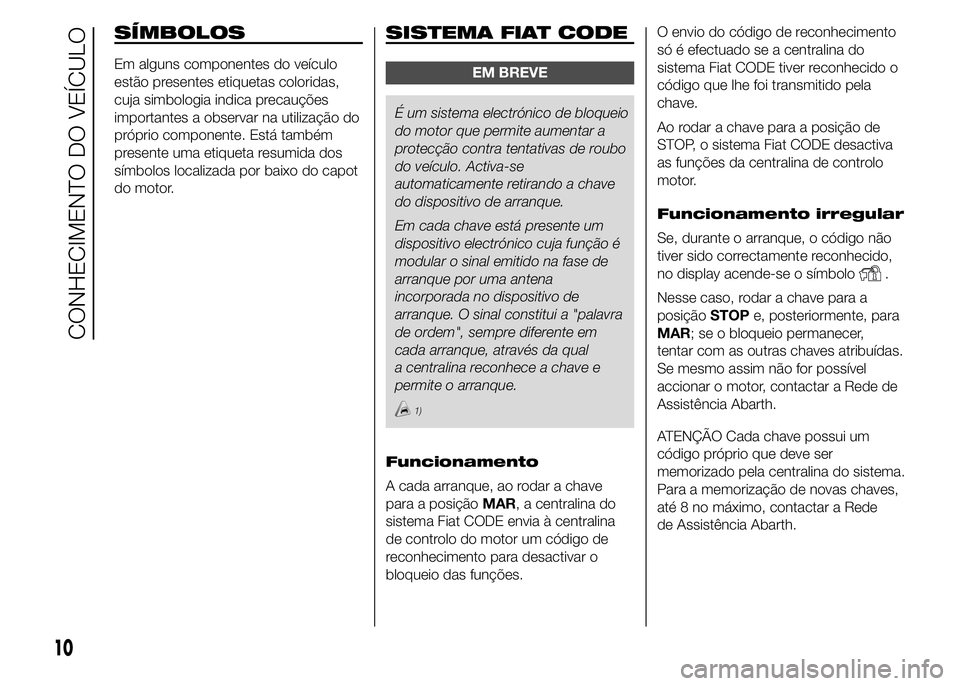

SISTEMA FIAT CODE
EM BREVE
É um sistema electrónico de bloqueio
do motor que permite aumentar a
protecção contra tentativas de roubo
do veículo. Activa-se
automaticamente retirando a chave
do dispositivo de arranque.
Em cada chave está presente um
dispositivo electrónico cuja função é
modular o sinal emitido na fase de
arranque por uma antena
incorporada no dispositivo de
arranque. O sinal constitui a "palavra
de ordem", sempre diferente em
cada arranque, através da qual
a centralina reconhece a chave e
permite o arranque.
1)
Funcionamento
A cada arranque, ao rodar a chave
para a posiçãoMAR, a centralina do
sistema Fiat CODE envia à centralina
de controlo do motor um código de
reconhecimento para desactivar o
bloqueio das funções.O envio do código de reconhecimento
só é efectuado se a centralina do
sistema Fiat CODE tiver reconhecido o
código que lhe foi transmitido pela
chave.
Ao rodar a chave para a posição de
STOP, o sistema Fiat CODE desactiva
as funções da centralina de controlo
motor.
Funcionamento irregular
Se, durante o arranque, o código não
tiver sido correctamente reconhecido,
no display acende-se o símbolo
.
Nesse caso, rodar a chave para a
posiçãoSTOPe, posteriormente, para
MAR; se o bloqueio permanecer,
tentar com as outras chaves atribuídas.
Se mesmo assim não for possível
accionar o motor, contactar a Rede de
Assistência Abarth.
ATENÇÃO Cada chave possui um
código próprio que deve ser
memorizado pela centralina do sistema.
Para a memorização de novas chaves,
até 8 no máximo, contactar a Rede
de Assistência Abarth.
10
CONHECIMENTO DO VEÍCULO

Acendimento do símboloem andamento
❒Se o símbolo
se acender,
juntamente com uma mensagem
dedicada, significa que o sistema
está a efectuar um auto-diagnóstico
(devido, por exemplo, a uma queda
de tensão).
❒Se o símbolo
permanecer
aceso, dirigir-se à Rede de
Assistência Abarth.
ATENÇÃO
1) Colisões violentas poderão
danificar os componentes
electrónicos presentes na chave.
Para garantir a perfeita eficiência
dos dispositivos electrónicos
internos da chave, não deixá-la
exposta aos raios solares.

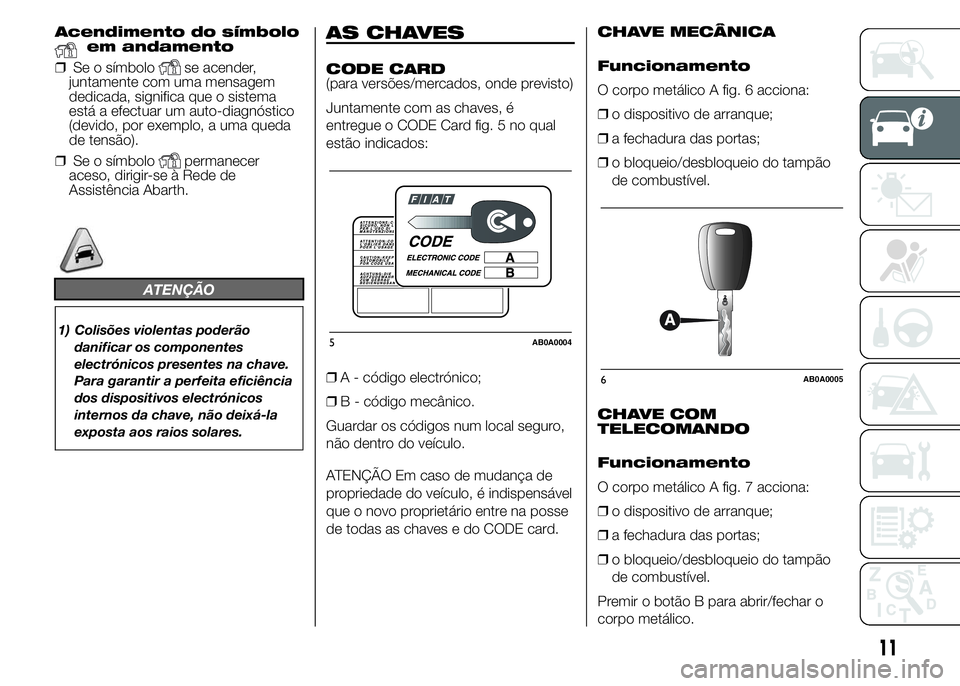

AS CHAVES
CODE CARD
(para versões/mercados, onde previsto)
Juntamente com as chaves, é
entregue o CODE Card fig. 5 no qual
estão indicados:
❒A - código electrónico;
❒B - código mecânico.
Guardar os códigos num local seguro,
não dentro do veículo.
ATENÇÃO Em caso de mudança de
propriedade do veículo, é indispensável
que o novo proprietário entre na posse
de todas as chaves e do CODE card.CHAVE MECÂNICA
Funcionamento
O corpo metálico A fig. 6 acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒o bloqueio/desbloqueio do tampão
de combustível.
CHAVE COM
TELECOMANDO
Funcionamento
O corpo metálico A fig. 7 acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒o bloqueio/desbloqueio do tampão
de combustível.
Premir o botão B para abrir/fechar o
corpo metálico.
5AB0A0004
6AB0A0005
11

1)
Desbloqueio das portas
e da tampa da
bagageira
Pressão breve no botão
:
desbloqueio das portas, da bagageira,
acendimento temporizado dos
plafoniers internos e dupla sinalização
luminosa dos indicadores de direcção
(para versões/mercados, onde
previsto).
O desbloqueio das portas ocorre
automaticamente em caso de
intervenção do sistema de corte de
combustível.Bloqueio das portas e
da tampa da bagageira
Pressão breve do botão
: bloqueio
das portas, da bagageira, desactivação
dos plafoniers internos e sinalização
luminosa simples dos indicadores
de direcção (para versões/mercados,
onde previsto).
Se uma ou mais portas estiverem
abertas, o bloqueio não é efectuado.
Isto é assinalado por uma rápida
intermitência dos indicadores
de direcção (para versões/mercados,
se previsto). Ao contrário, o bloqueio
das portas é efectuado em caso de
bagageira aberta.
Com velocidade superior a 20 km/h,
verifica-se o bloqueio automático
das portas se tiver sido definida a
função específica.
Abertura da bagageira
Premir o botão
para efectuar a
abertura à distância da bagageira.
A abertura da porta da bagageira é
assinalada pela intermitência dupla dos
indicadores de direcção.PEDIDO DE
TELECOMANDOS
SUPLEMENTARES
O sistema pode reconhecer até 8
telecomandos. Se for necessário
solicitar um novo telecomando,
dirigir-se à Rede de Assistência Abarth,
levando o cartão CODE Card (para
versões/mercados, onde previsto), um
documento de identificação pessoal
e o Documento Único Automóvel.

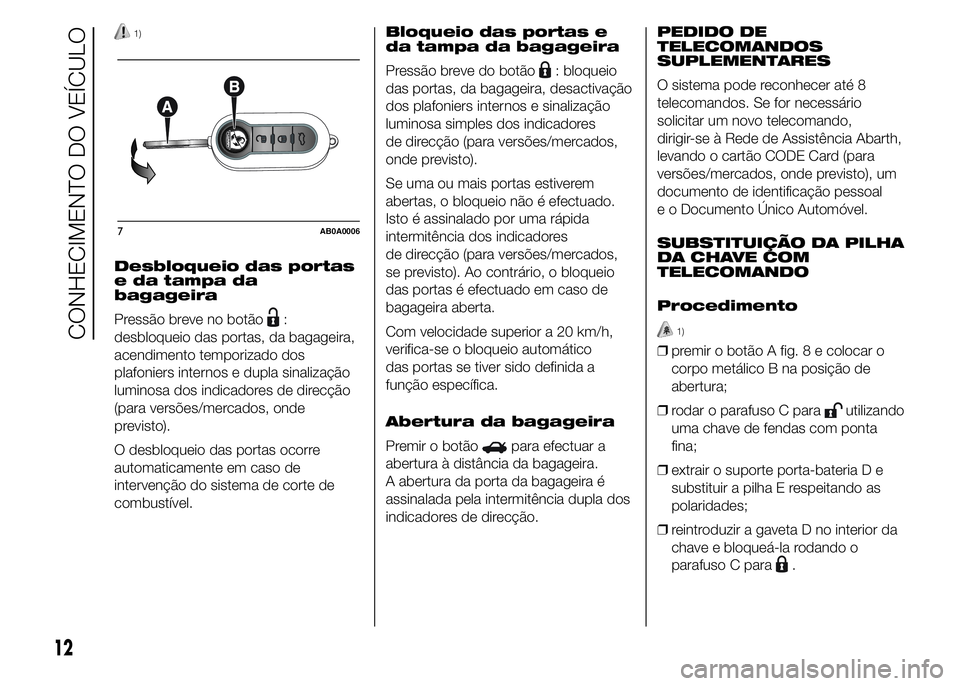

SUBSTITUIÇÃO DA PILHA
DA CHAVE COM
TELECOMANDO
Procedimento
1)
❒premir o botão A fig. 8 e colocar o
corpo metálico B na posição de
abertura;
❒rodar o parafuso C para
utilizando
uma chave de fendas com ponta
fina;
❒extrair o suporte porta-bateria D e
substituir a pilha E respeitando as
polaridades;
❒reintroduzir a gaveta D no interior da
chave e bloqueá-la rodando o
parafuso C para
.
7AB0A0006
12
