2015 Abarth 500 Betriebsanleitung (in German)

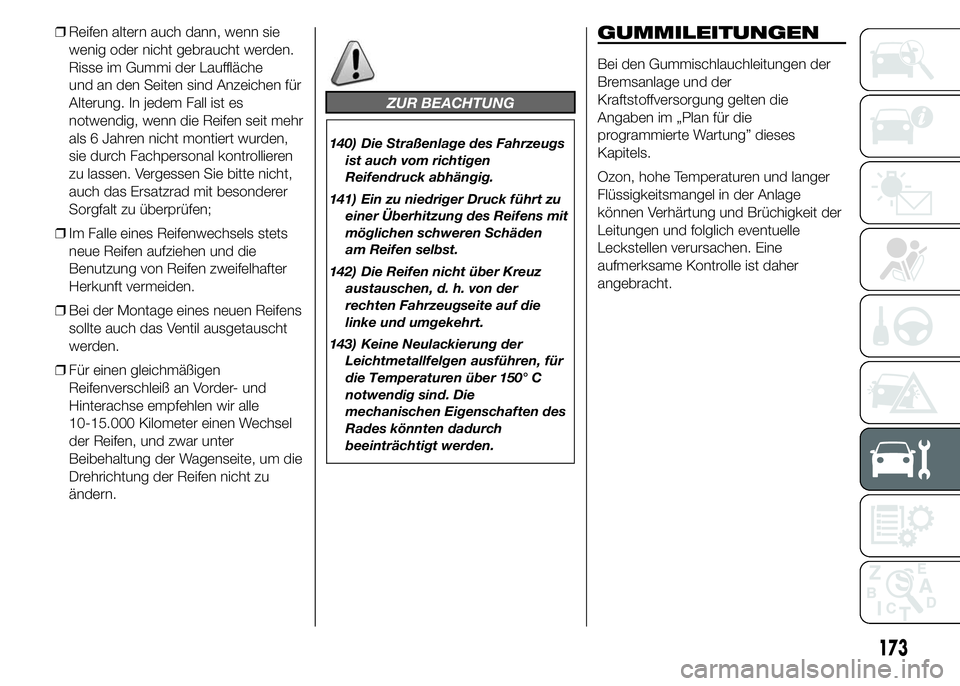

❒Reifen altern auch dann, wenn sie
wenig oder nicht gebraucht werden.
Risse im Gummi der Lauffläche
und an den Seiten sind Anzeichen für
Alterung. In jedem Fall ist es
notwendig, wenn die Reifen seit mehr
als 6 Jahren nicht montiert wurden,
sie durch Fachpersonal kontrollieren
zu lassen. Vergessen Sie bitte nicht,
auch das Ersatzrad mit besonderer
Sorgfalt zu überprüfen;
❒Im Falle eines Reifenwechsels stets
neue Reifen aufziehen und die
Benutzung von Reifen zweifelhafter
Herkunft vermeiden.
❒Bei der Montage eines neuen Reifens
sollte auch das Ventil ausgetauscht
werden.
❒Für einen gleichmäßigen
Reifenverschleiß an Vorder- und
Hinterachse empfehlen wir alle
10-15.000 Kilometer einen Wechsel
der Reifen, und zwar unter
Beibehaltung der Wagenseite, um die
Drehrichtung der Reifen nicht zu
ändern.
ZUR BEACHTUNG
140) Die Straßenlage des Fahrzeugs
ist auch vom richtigen
Reifendruck abhängig.
141) Ein zu niedriger Druck führt zu
einer Überhitzung des Reifens mit
möglichen schweren Schäden
am Reifen selbst.
142) Die Reifen nicht über Kreuz
austauschen, d. h. von der
rechten Fahrzeugseite auf die
linke und umgekehrt.
143) Keine Neulackierung der
Leichtmetallfelgen ausführen, für
die Temperaturen über 150° C
notwendig sind. Die
mechanischen Eigenschaften des
Rades könnten dadurch
beeinträchtigt werden.
GUMMILEITUNGEN
Bei den Gummischlauchleitungen der
Bremsanlage und der
Kraftstoffversorgung gelten die
Angaben im „Plan für die
programmierte Wartung” dieses
Kapitels.
Ozon, hohe Temperaturen und langer
Flüssigkeitsmangel in der Anlage
können Verhärtung und Brüchigkeit der
Leitungen und folglich eventuelle
Leckstellen verursachen. Eine
aufmerksame Kontrolle ist daher
angebracht.
173

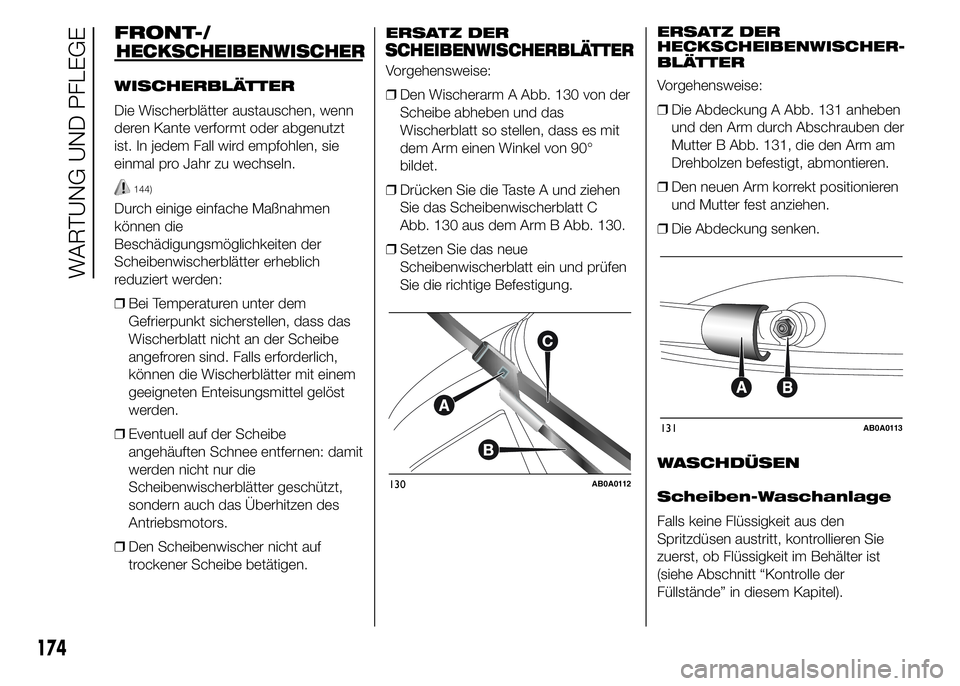

FRONT-/
WISCHERBLÄTTER
Die Wischerblätter austauschen, wenn
deren Kante verformt oder abgenutzt
ist. In jedem Fall wird empfohlen, sie
einmal pro Jahr zu wechseln.
144)
Durch einige einfache Maßnahmen
können die
Beschädigungsmöglichkeiten der
Scheibenwischerblätter erheblich
reduziert werden:
❒Bei Temperaturen unter dem
Gefrierpunkt sicherstellen, dass das
Wischerblatt nicht an der Scheibe
angefroren sind. Falls erforderlich,
können die Wischerblätter mit einem
geeigneten Enteisungsmittel gelöst
werden.
❒Eventuell auf der Scheibe
angehäuften Schnee entfernen: damit
werden nicht nur die
Scheibenwischerblätter geschützt,
sondern auch das Überhitzen des
Antriebsmotors.
❒Den Scheibenwischer nicht auf
trockener Scheibe betätigen.Vorgehensweise:
❒Den Wischerarm A Abb. 130 von der
Scheibe abheben und das
Wischerblatt so stellen, dass es mit
dem Arm einen Winkel von 90°
bildet.
❒Drücken Sie die Taste A und ziehen
Sie das Scheibenwischerblatt C
Abb. 130 aus dem Arm B Abb. 130.
❒Setzen Sie das neue
Scheibenwischerblatt ein und prüfen
Sie die richtige Befestigung.ERSATZ DER
HECKSCHEIBENWISCHER
Vorgehensweise:
❒Die Abdeckung A Abb. 131 anheben
und den Arm durch Abschrauben der
Mutter B Abb. 131, die den Arm am
Drehbolzen befestigt, abmontieren.
❒Den neuen Arm korrekt positionieren
und Mutter fest anziehen.
❒Die Abdeckung senken.
WASCHDÜSEN
Scheiben-Waschanlage
Falls keine Flüssigkeit aus den
Spritzdüsen austritt, kontrollieren Sie
zuerst, ob Flüssigkeit im Behälter ist
(siehe Abschnitt “Kontrolle der
Füllstände” in diesem Kapitel).
130AB0A0112
131AB0A0113
174
WARTUNG UND PFLEGE
HECKSCHEIBENWISCHER
ERSATZ DER
SCHEIBENWISCHERBLÄTTER-
BLÄTTER

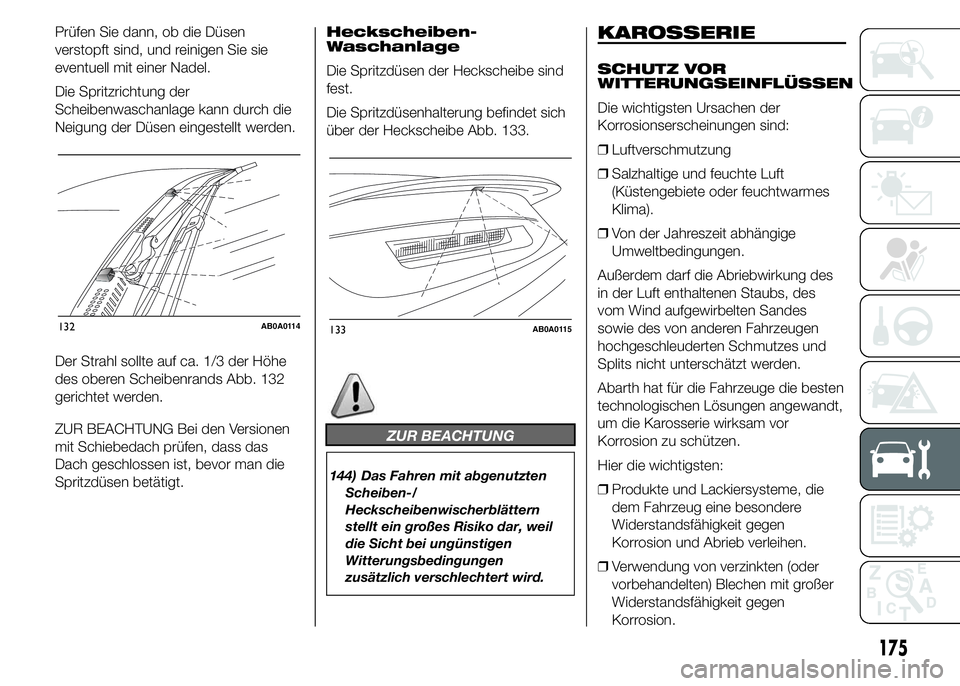

Prüfen Sie dann, ob die Düsen
verstopft sind, und reinigen Sie sie
eventuell mit einer Nadel.
Die Spritzrichtung der
Scheibenwaschanlage kann durch die
Neigung der Düsen eingestellt werden.
Der Strahl sollte auf ca. 1/3 der Höhe
des oberen Scheibenrands Abb. 132
gerichtet werden.
ZUR BEACHTUNG Bei den Versionen
mit Schiebedach prüfen, dass das
Dach geschlossen ist, bevor man die
Spritzdüsen betätigt.Heckscheiben-
Waschanlage
Die Spritzdüsen der Heckscheibe sind
fest.
Die Spritzdüsenhalterung befindet sich
über der Heckscheibe Abb. 133.
ZUR BEACHTUNG
144) Das Fahren mit abgenutzten
Scheiben-/
Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil
die Sicht bei ungünstigen
Witterungsbedingungen
zusätzlich verschlechtert wird.
KAROSSERIE
SCHUTZ VOR
WITTERUNGSEINFLÜSSEN
Die wichtigsten Ursachen der
Korrosionserscheinungen sind:
❒Luftverschmutzung
❒Salzhaltige und feuchte Luft
(Küstengebiete oder feuchtwarmes
Klima).
❒Von der Jahreszeit abhängige
Umweltbedingungen.
Außerdem darf die Abriebwirkung des
in der Luft enthaltenen Staubs, des
vom Wind aufgewirbelten Sandes
sowie des von anderen Fahrzeugen
hochgeschleuderten Schmutzes und
Splits nicht unterschätzt werden.
Abarth hat für die Fahrzeuge die besten
technologischen Lösungen angewandt,
um die Karosserie wirksam vor
Korrosion zu schützen.
Hier die wichtigsten:
❒Produkte und Lackiersysteme, die
dem Fahrzeug eine besondere
Widerstandsfähigkeit gegen
Korrosion und Abrieb verleihen.
❒Verwendung von verzinkten (oder
vorbehandelten) Blechen mit großer
Widerstandsfähigkeit gegen
Korrosion.
132AB0A0114133AB0A0115
175

❒Spritzbehandlung mit wachshaltigen
Produkten mit hoher Schutzwirkung
am Unterboden, im Motorraum, in
Radkästen und an anderen
Elementen.
❒Spritzauftrag von
Kunststoffmaterialien zum Schutz
empfindlicher Bereiche: unter den
Türen, im Inneren der Kotflügel,
an Rändern usw.
❒Verwendung von „offenen”
Hohlräumen, um die Bildung von
Kondenswasser und das Anstauen
von Wasser zu verhindern, was
die Rostbildung im Inneren fördern
würde
GEWÄHRLEISTUNG FÜR
DIE KAROSSERIE UND
DEN UNTERBODEN
Das Fahrzeug besitzt eine Garantie
gegen das Durchrosten jedes
beliebigen Originalteils des Aufbaus
oder der Karosserie.
Für die allgemeinen Bedingungen
dieser Garantie gelten die Angaben im
Gewährleistungsheft.PFLEGE DER
KAROSSERIE
Lackierung
Die Lackierung hat nicht nur eine
ästhetische, sondern auch eine für das
Karosserieblech schützende Funktion.
Bei Abschürfungen oder tiefen Rillen
wird somit empfohlen, sofort die
erforderlichen Nachbesserungen
ausführen zu lassen, um die Ausbildung
von Rost zu vermeiden. Verwenden
Sie zur Nachbesserung des Lacks nur
Originalprodukte (siehe auf dem
„Kennschild des Karosserielacks” im
Kapitel „Technische Daten”).
Die normale Wartung des Lacks
besteht im Waschen, dessen Häufigkeit
von den Einsatzbedingungen und der
Umgebung abhängt. Zum Beispiel
ist es in Bereichen mit starker
Luftverschmutzung oder beim Befahren
von mit Streusalz bestreuten Straßen
günstig, das Fahrzeug häufiger zu
waschen.
Für eine korrekte Wagenwäsche:
❒Die Dachantenne abmontieren, damit
sie in einer automatischen
Waschanlage nicht beschädigt wird.❒Dampfstrahler oder
Hochdruckreiniger benutzen. Immer
einen Abstand von mindestens 40
cm von der Karosserie einhalten, um
Beschädigungen oder Alterationen
zu vermeiden. Wasseransammlungen
können das Fahrzeug langfristig
beschädigen.
❒Die Karosserie mit einem
Niederdruck-Wasserstrahl abspülen.
❒Die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei
oft den Schwamm ausspülen.
❒Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
abtrocknen.
Während des Trocknens vor allem auf
die weniger sichtbaren Teile achten, wie
Türöffnungen, Motorhaube,
Scheinwerfereinfassungen, in denen
sich leicht Wasser anstaut. Nach der
Wagenwäsche das Fahrzeug am
besten im Freien stehen lassen, damit
sämtliche verbliebene Feuchtigkeit
verdunsten kann.
Das Fahrzeug nicht waschen, wenn es
in der Sonne geparkt war oder die
Motorhaube noch heiß ist: dies könnte
den Glanz der Lackierung
beeinträchtigen.
176
WARTUNG UND PFLEGE

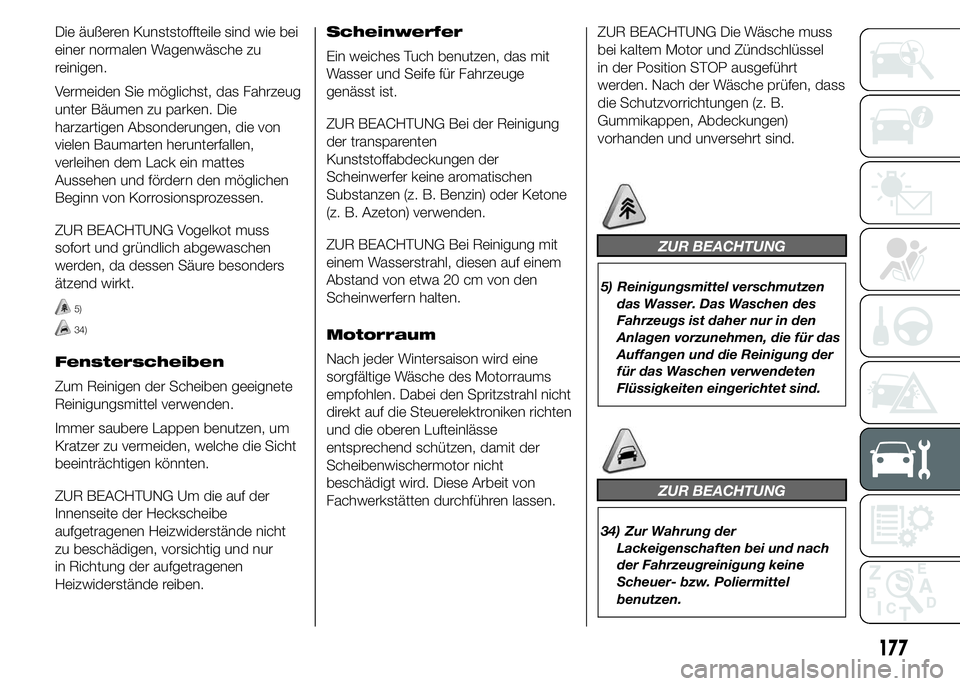

Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu
reinigen.
Vermeiden Sie möglichst, das Fahrzeug
unter Bäumen zu parken. Die
harzartigen Absonderungen, die von
vielen Baumarten herunterfallen,
verleihen dem Lack ein mattes
Aussehen und fördern den möglichen
Beginn von Korrosionsprozessen.
ZUR BEACHTUNG Vogelkot muss
sofort und gründlich abgewaschen
werden, da dessen Säure besonders
ätzend wirkt.
5)
34)
Fensterscheiben
Zum Reinigen der Scheiben geeignete
Reinigungsmittel verwenden.
Immer saubere Lappen benutzen, um
Kratzer zu vermeiden, welche die Sicht
beeinträchtigen könnten.
ZUR BEACHTUNG Um die auf der
Innenseite der Heckscheibe
aufgetragenen Heizwiderstände nicht
zu beschädigen, vorsichtig und nur
in Richtung der aufgetragenen
Heizwiderstände reiben.Scheinwerfer
Ein weiches Tuch benutzen, das mit
Wasser und Seife für Fahrzeuge
genässt ist.
ZUR BEACHTUNG Bei der Reinigung
der transparenten
Kunststoffabdeckungen der
Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketone
(z. B. Azeton) verwenden.
ZUR BEACHTUNG Bei Reinigung mit
einem Wasserstrahl, diesen auf einem
Abstand von etwa 20 cm von den
Scheinwerfern halten.
Motorraum
Nach jeder Wintersaison wird eine
sorgfältige Wäsche des Motorraums
empfohlen. Dabei den Spritzstrahl nicht
direkt auf die Steuerelektroniken richten
und die oberen Lufteinlässe
entsprechend schützen, damit der
Scheibenwischermotor nicht
beschädigt wird. Diese Arbeit von
Fachwerkstätten durchführen lassen.ZUR BEACHTUNG Die Wäsche muss
bei kaltem Motor und Zündschlüssel
in der Position STOP ausgeführt
werden. Nach der Wäsche prüfen, dass
die Schutzvorrichtungen (z. B.
Gummikappen, Abdeckungen)
vorhanden und unversehrt sind.
ZUR BEACHTUNG
5) Reinigungsmittel verschmutzen
das Wasser. Das Waschen des
Fahrzeugs ist daher nur in den
Anlagen vorzunehmen, die für das
Auffangen und die Reinigung der
für das Waschen verwendeten
Flüssigkeiten eingerichtet sind.
ZUR BEACHTUNG
34) Zur Wahrung der
Lackeigenschaften bei und nach
der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel
benutzen.
177

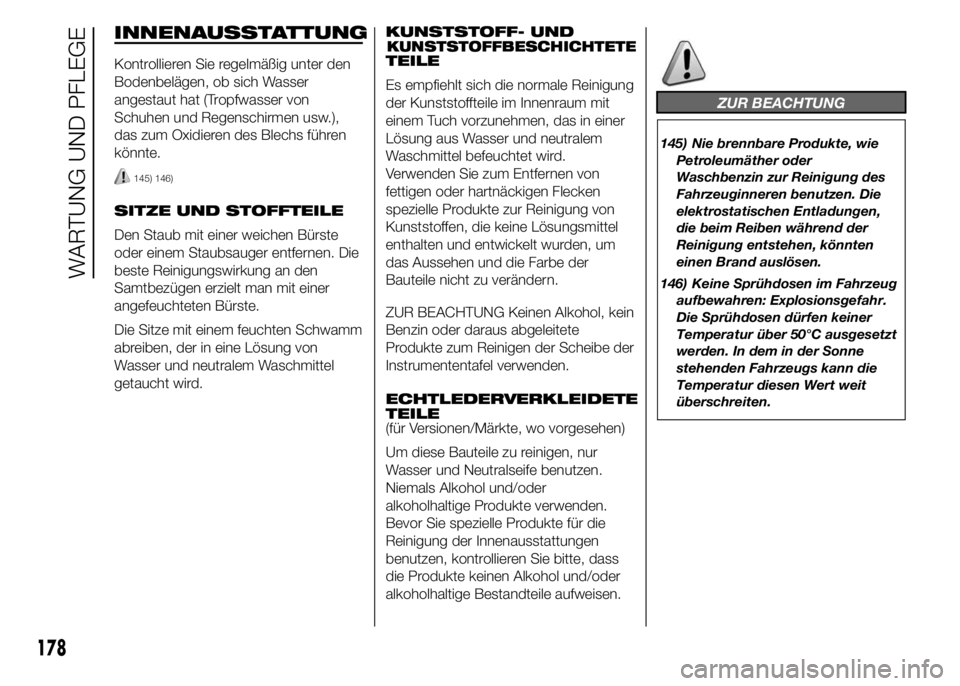

INNENAUSSTATTUNG
Kontrollieren Sie regelmäßig unter den
Bodenbelägen, ob sich Wasser
angestaut hat (Tropfwasser von
Schuhen und Regenschirmen usw.),
das zum Oxidieren des Blechs führen
könnte.
145) 146)
SITZE UND STOFFTEILE
Den Staub mit einer weichen Bürste
oder einem Staubsauger entfernen. Die
beste Reinigungswirkung an den
Samtbezügen erzielt man mit einer
angefeuchteten Bürste.
Die Sitze mit einem feuchten Schwamm
abreiben, der in eine Lösung von
Wasser und neutralem Waschmittel
getaucht wird.KUNSTSTOFF- UND
KUNSTSTOFFBESCHICHTETETEILE
Es empfiehlt sich die normale Reinigung
der Kunststoffteile im Innenraum mit
einem Tuch vorzunehmen, das in einer
Lösung aus Wasser und neutralem
Waschmittel befeuchtet wird.
Verwenden Sie zum Entfernen von
fettigen oder hartnäckigen Flecken
spezielle Produkte zur Reinigung von
Kunststoffen, die keine Lösungsmittel
enthalten und entwickelt wurden, um
das Aussehen und die Farbe der
Bauteile nicht zu verändern.
ZUR BEACHTUNG Keinen Alkohol, kein
Benzin oder daraus abgeleitete
Produkte zum Reinigen der Scheibe der
Instrumententafel verwenden.
ECHTLEDERVERKLEIDETE
TEILE
(für Versionen/Märkte, wo vorgesehen)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder
alkoholhaltige Produkte verwenden.
Bevor Sie spezielle Produkte für die
Reinigung der Innenausstattungen
benutzen, kontrollieren Sie bitte, dass
die Produkte keinen Alkohol und/oder
alkoholhaltige Bestandteile aufweisen.
ZUR BEACHTUNG
145) Nie brennbare Produkte, wie
Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren benutzen. Die
elektrostatischen Entladungen,
die beim Reiben während der
Reinigung entstehen, könnten
einen Brand auslösen.
146) Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr.
Die Sprühdosen dürfen keiner
Temperatur über 50°C ausgesetzt
werden. In dem in der Sonne
stehenden Fahrzeugs kann die
Temperatur diesen Wert weit
überschreiten.
178
WARTUNG UND PFLEGE

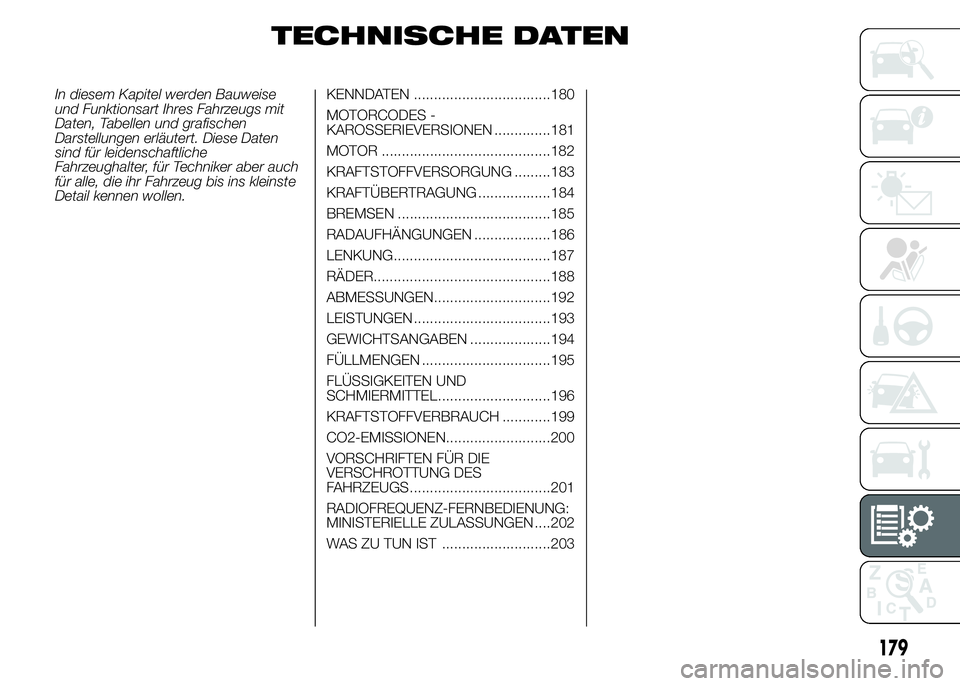

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.KENNDATEN ..................................180
MOTORCODES -
KAROSSERIEVERSIONEN ..............181
MOTOR ..........................................182
KRAFTSTOFFVERSORGUNG .........183
KRAFTÜBERTRAGUNG ..................184
BREMSEN ......................................185
RADAUFHÄNGUNGEN ...................186
LENKUNG.......................................187
RÄDER............................................188
ABMESSUNGEN.............................192
LEISTUNGEN ..................................193
GEWICHTSANGABEN ....................194
FÜLLMENGEN ................................195
FLÜSSIGKEITEN UND
SCHMIERMITTEL............................196
KRAFTSTOFFVERBRAUCH ............199
CO2-EMISSIONEN..........................200
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...................................201
RADIOFREQUENZ-FERNBEDIENUNG:
MINISTERIELLE ZULASSUNGEN ....202
WAS ZU TUN IST ...........................203
179

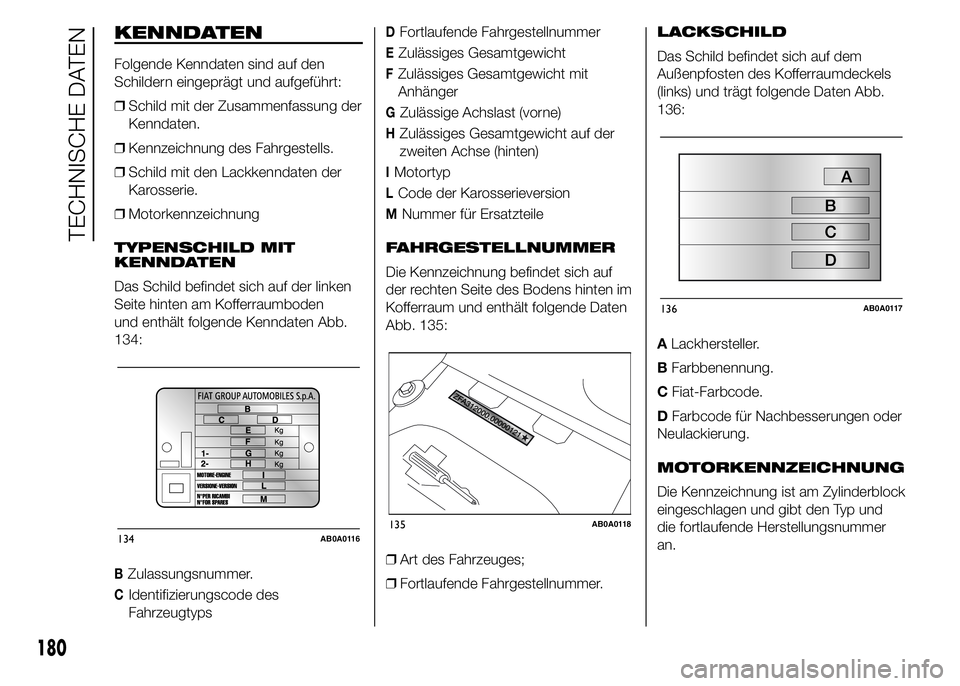

KENNDATEN
Folgende Kenndaten sind auf den
Schildern eingeprägt und aufgeführt:
❒Schild mit der Zusammenfassung der
Kenndaten.
❒Kennzeichnung des Fahrgestells.
❒Schild mit den Lackkenndaten der
Karosserie.
❒Motorkennzeichnung
TYPENSCHILD MIT
KENNDATEN
Das Schild befindet sich auf der linken
Seite hinten am Kofferraumboden
und enthält folgende Kenndaten Abb.
134:
BZulassungsnummer.
CIdentifizierungscode des
Fahrzeugtyps
DFortlaufende Fahrgestellnummer
EZulässiges Gesamtgewicht
FZulässiges Gesamtgewicht mit
Anhänger
GZulässige Achslast (vorne)
HZulässiges Gesamtgewicht auf der
zweiten Achse (hinten)
IMotortyp
LCode der Karosserieversion
MNummer für Ersatzteile
FAHRGESTELLNUMMER
Die Kennzeichnung befindet sich auf
der rechten Seite des Bodens hinten im
Kofferraum und enthält folgende Daten
Abb. 135:
❒Art des Fahrzeuges;
❒Fortlaufende Fahrgestellnummer.LACKSCHILD
Das Schild befindet sich auf dem
Außenpfosten des Kofferraumdeckels
(links) und trägt folgende Daten Abb.
136:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder
Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und
die fortlaufende Herstellungsnummer
an.
134AB0A0116135AB0A0118
136AB0A0117
180
TECHNISCHE DATEN
