Догляд за автомобілем279
Якщо автомобіль має комплект дляремонту шин, витягніть усю
коробку.
Розподілення запобіжників№Контур1–2Розетка причепа3Система допомоги під час
паркування4Система селективного каталі‐
тичного відновлення5–6–7Сидіння з електроприводом8–9Система селективного каталі‐
тичного відновлення10Датчик окису азоту11Модуль причепа/розетка
причепа12Модуль причепа13Розетка причепа14–15–16Внутрішнє дзеркало/камера
заднього огляду№Контур17Розетка18–19Підігрів керма20Штора21Передні сидіння з підігрівом22–23–24Система селективного каталі‐
тичного відновлення25–26–27–28–29–30–31–32Активна система демпфу‐
вання/система попередження
про виїзд за межі смуги руху

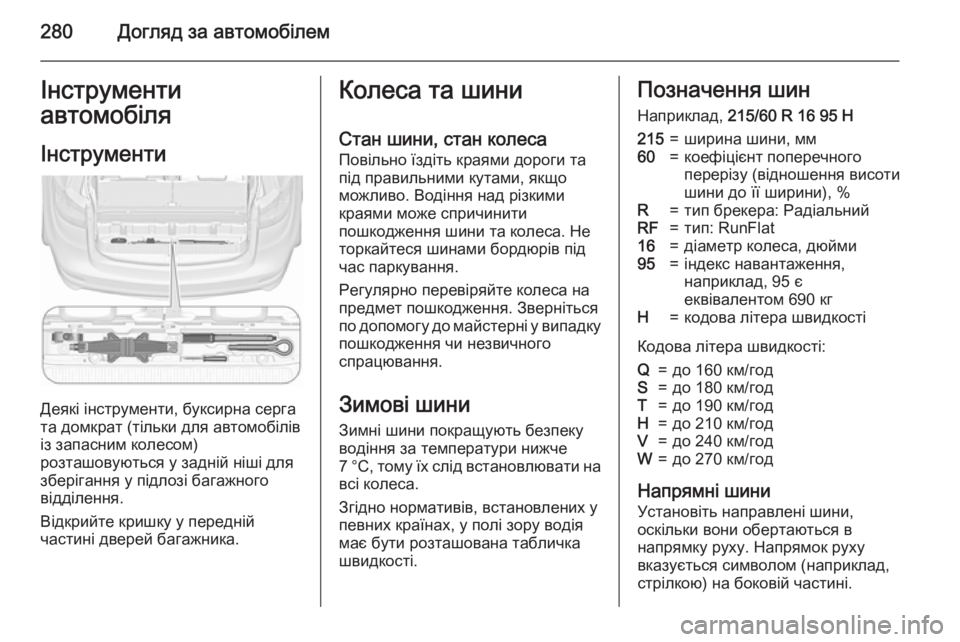

280Догляд за автомобілемІнструменти
автомобіля
Інструменти
Деякі інструменти, буксирна серга
та домкрат (тільки для автомобілів
із запасним колесом)
розташовуються у задній ніші для
зберігання у підлозі багажного
відділення.
Відкрийте кришку у передній
частині дверей багажника.
Колеса та шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Позначення шин
Наприклад, 215/60 R 16 95 H215=ширина шини, мм60=коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R=тип брекера: РадіальнийRF=тип: RunFlat16=діаметр колеса, дюйми95=індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Напрямні шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.

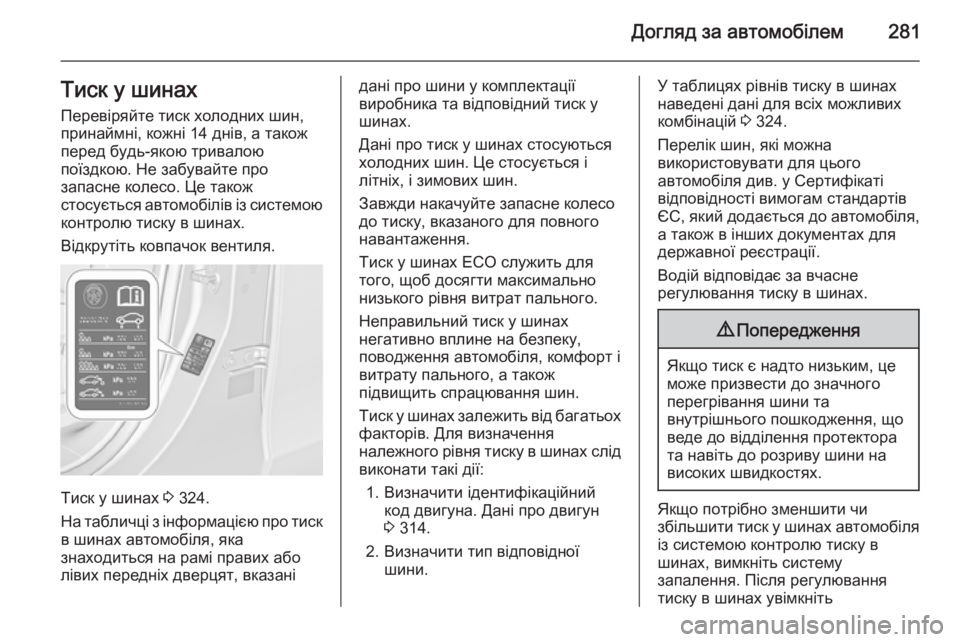

Догляд за автомобілем281Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 324.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих передніх дверцят, вказані
дані про шини у комплектації
виробника та відповідний тиск у
шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 314.
2. Визначити тип відповідної шини.У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 324.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах увімкніть

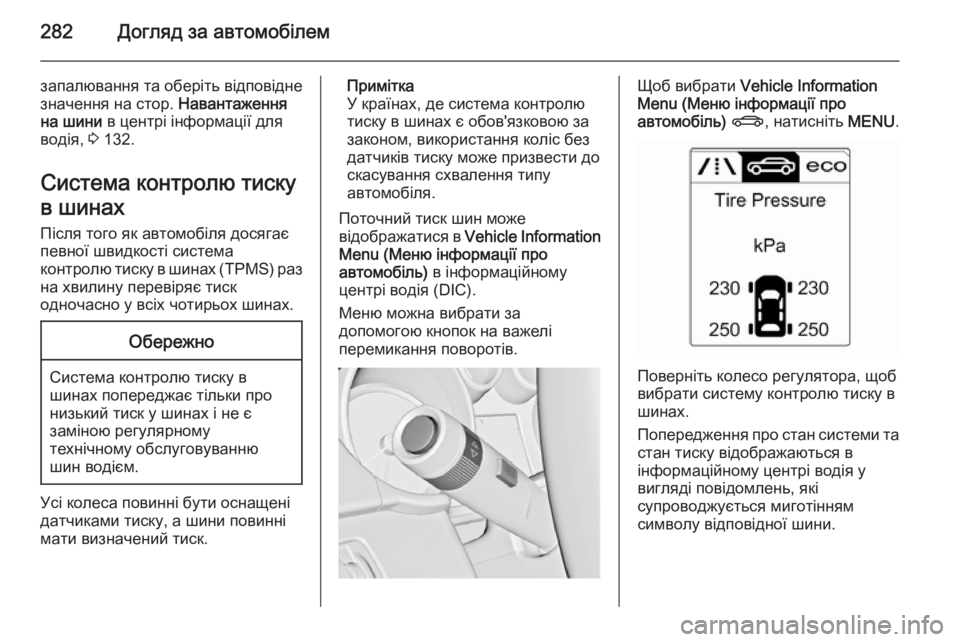

282Догляд за автомобілем
запалювання та оберіть відповідне
значення на стор. Навантаження
на шини в центрі інформації для
водія, 3 132.
Система контролю тиску
в шинах Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах (TPMS) раз
на хвилину перевіряє тиск
одночасно у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) в інформаційному
центрі водія (DIC).
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Попередження про стан системи та стан тиску відображаються в
інформаційному центрі водія у
вигляді повідомлень, які
супроводжується миготінням
символу відповідної шини.

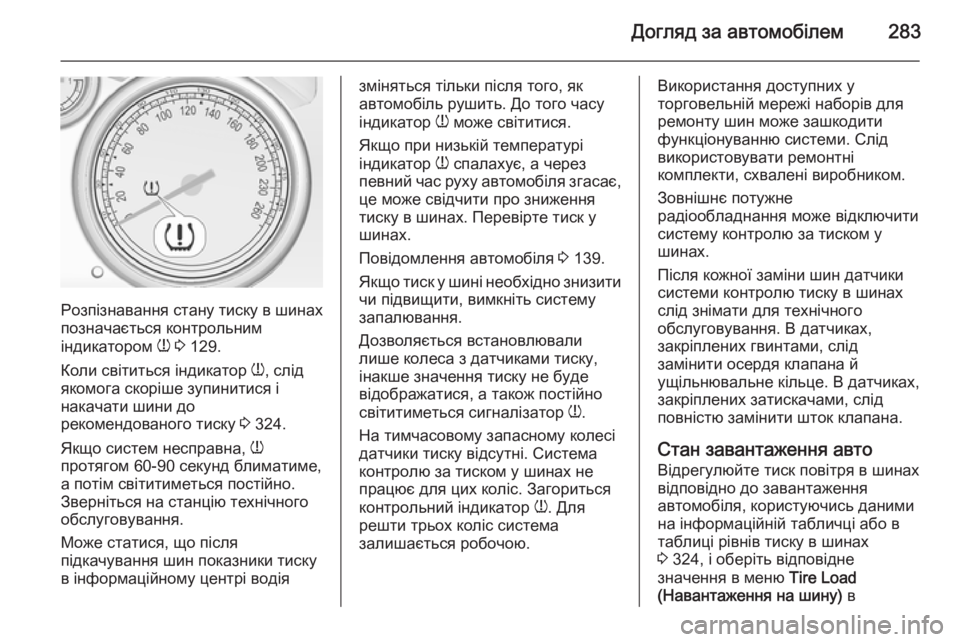

Догляд за автомобілем283
Розпізнавання стану тиску в шинахпозначається контрольним
індикатором w 3 129.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 324.
Якщо систем несправна, w
протягом 60-90 секунд блиматиме,
а потім світитиметься постійно.
Зверніться на станцію технічного
обслуговування.
Може статися, що після
підкачування шин показники тиску
в інформаційному центрі водія
зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо при низькій температурі
індикатор w спалахує, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Повідомлення автомобіля 3 139.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
На тимчасовому запасному колесі
датчики тиску відсутні. Система
контролю за тиском у шинах не
працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.Використання доступних у
торговельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. В датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до завантаження
автомобіля, користуючись даними
на інформаційній табличці або в
таблиці рівнів тиску в шинах
3 324, і оберіть відповідне
значення в меню Tire Load
(Навантаження на шину) в

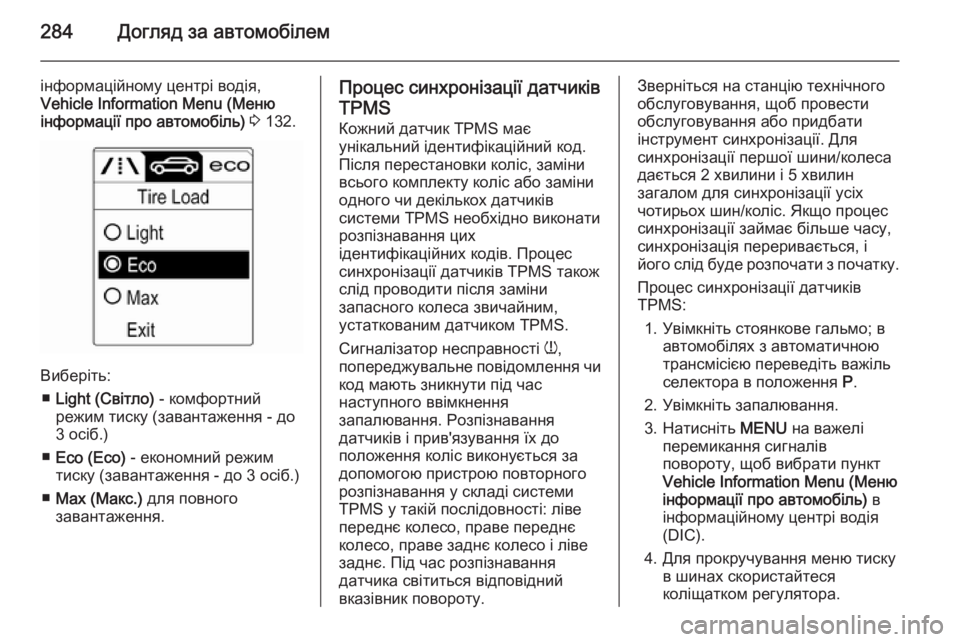

284Догляд за автомобілем
інформаційному центрі водія,
Vehicle Information Menu (Меню
інформації про автомобіль) 3 132.
Виберіть:
■ Light (Світло) - комфортний
режим тиску (завантаження - до
3 осіб.)
■ Eco (Есо) - економний режим
тиску (завантаження - до 3 осіб.)
■ Max (Макс.) для повного
завантаження.
Процес синхронізації датчиків
TPMS
Кожний датчик TPMS має
унікальний ідентифікаційний код.
Після перестановки коліс, заміни
всього комплекту коліс або заміни
одного чи декількох датчиків
системи TPMS необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процес
синхронізації датчиків TPMS також
слід проводити після заміни
запасного колеса звичайним,
устаткованим датчиком TPMS.
Сигналізатор несправності w,
попереджувальне повідомлення чи код мають зникнути під час
наступного ввімкнення
запалювання. Розпізнавання
датчиків і прив'язування їх до
положення коліс виконується за
допомогою пристрою повторного
розпізнавання у складі системи
TPMS у такій послідовності: ліве
переднє колесо, праве переднє
колесо, праве заднє колесо і ліве
заднє. Під час розпізнавання
датчика світиться відповідний
вказівник повороту.Зверніться на станцію технічного
обслуговування, щоб провести
обслуговування або придбати
інструмент синхронізації. Для
синхронізації першої шини/колеса
дається 2 хвилини і 5 хвилин
загалом для синхронізації усіх
чотирьох шин/коліс. Якщо процес
синхронізації займає більше часу, синхронізація переривається, ійого слід буде розпочати з початку.
Процес синхронізації датчиків
TPMS:
1. Увімкніть стоянкове гальмо; в автомобілях з автоматичною
трансмісією переведіть важіль
селектора в положення P.
2. Увімкніть запалювання.
3. Натисніть MENU на важелі
перемикання сигналів
повороту, щоб вибрати пункт
Vehicle Information Menu (Меню
інформації про автомобіль) в
інформаційному центрі водія
(DIC).
4. Для прокручування меню тиску в шинах скористайтеся
коліщатком регулятора.

Догляд за автомобілем285

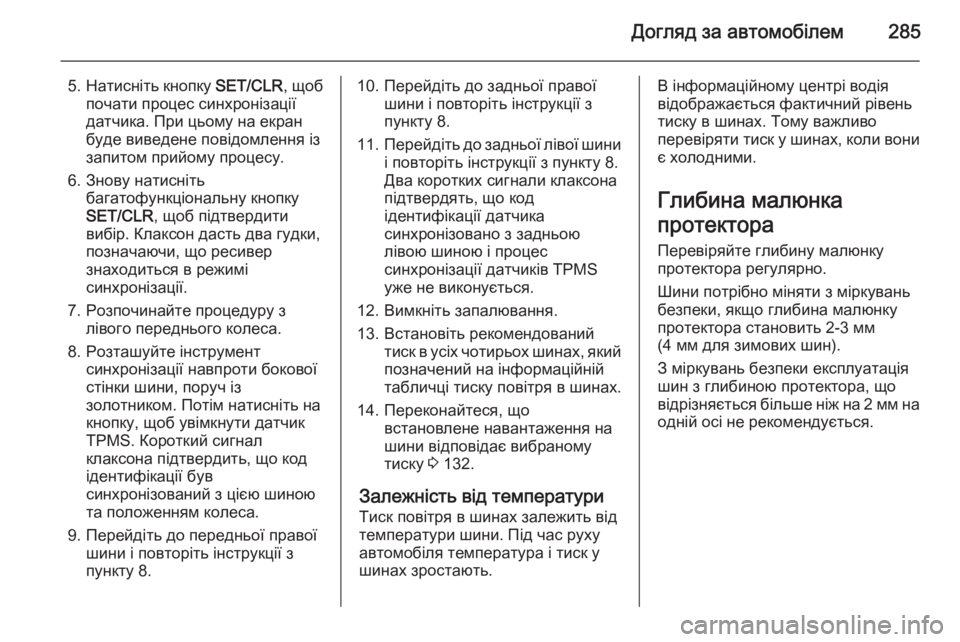

5.Натисніть кнопку SET/CLR, щоб
почати процес синхронізації
датчика. При цьому на екран
буде виведене повідомлення із
запитом прийому процесу.
6. Знову натисніть багатофункціональну кнопку
SET/CLR , щоб підтвердити
вибір. Клаксон дасть два гудки,
позначаючи, що ресивер
знаходиться в режимі
синхронізації.
7. Розпочинайте процедуру з лівого переднього колеса.
8. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть на
кнопку, щоб увімкнути датчик
TPMS. Короткий сигнал
клаксона підтвердить, що код
ідентифікації був
синхронізований з цією шиною
та положенням колеса.
9. Перейдіть до передньої правої шини і повторіть інструкції з
пункту 8.10. Перейдіть до задньої правої шини і повторіть інструкції з
пункту 8.
11. Перейдіть до задньої лівої шини
і повторіть інструкції з пункту 8.
Два коротких сигнали клаксона
підтвердять, що код
ідентифікації датчика синхронізовано з задньою
лівою шиною і процес
синхронізації датчиків TPMS
уже не виконується.
12. Вимкніть запалювання.
13. Встановіть рекомендований тиск в усіх чотирьох шинах, який
позначений на інформаційній
табличці тиску повітря в шинах.
14. Переконайтеся, що встановлене навантаження на
шини відповідає вибраному
тиску 3 132.
Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.В інформаційному центрі водія відображається фактичний рівень
тиску в шинах. Тому важливо
перевіряти тиск у шинах, коли вони є холодними.
Глибина малюнка
протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.

286Догляд за автомобілем
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.
Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після заміни шин на шини іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються колісні
гайки, на стальні диски не можна
встановлювати колісні ковпаки.
