2015.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем263зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 297.

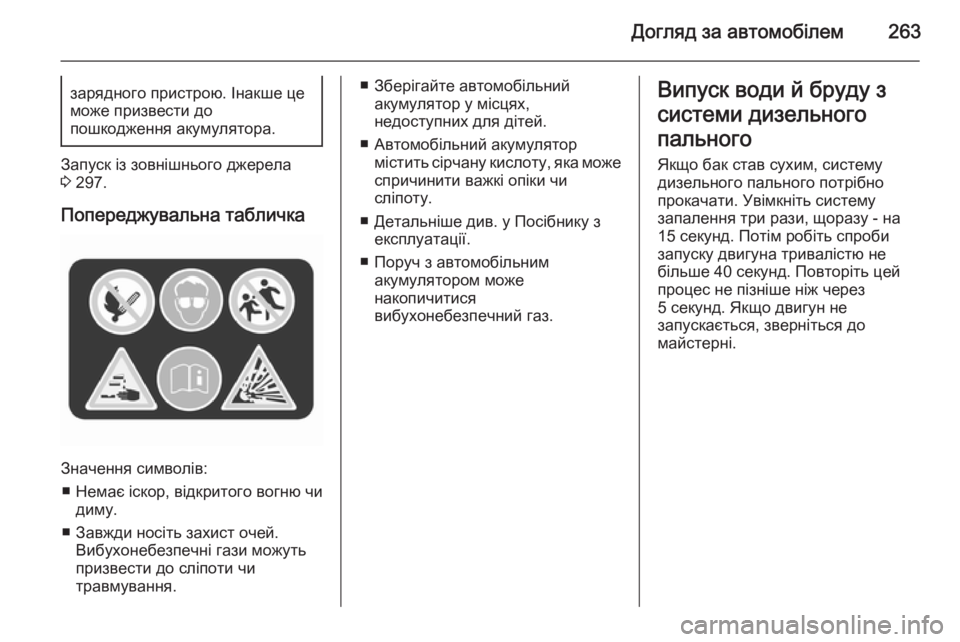

Попереджувальна табличка
Значення символів: ■ Немає іскор, відкритого вогню чи диму.
■ Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
■ Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка може
спричинити важкі опіки чи
сліпоту.
■ Детальніше див. у Посібнику з експлуатації.
■ Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.Випуск води й бруду з
системи дизельного
пального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази, щоразу - на
15 секунд. Потім робіть спроби
запуску двигуна тривалістю не
більше 40 секунд. Повторіть цей
процес не пізніше ніж через
5 секунд. Якщо двигун не
запускається, зверніться до
майстерні.

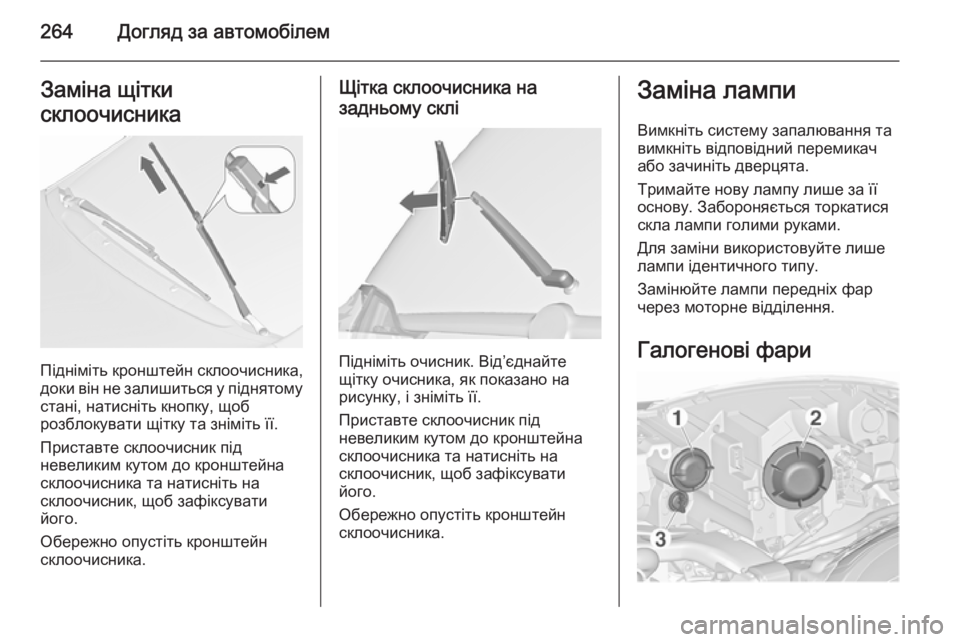

264Догляд за автомобілемЗаміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Галогенові фари

Догляд за автомобілем265

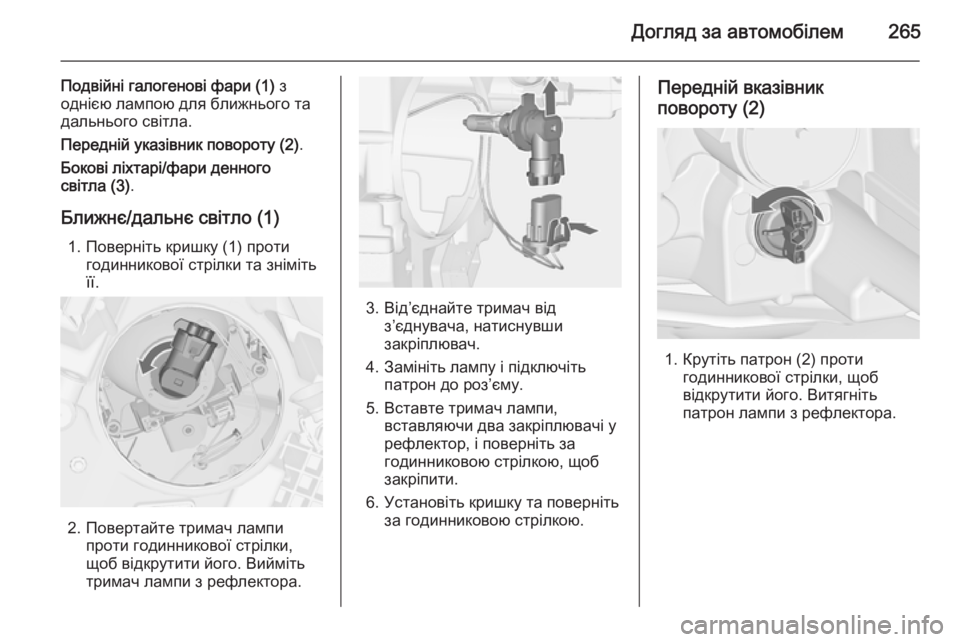

Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Передній указівник повороту (2) .
Бокові ліхтарі/фари денного
світла (3) .
Ближнє/дальнє світло (1) 1. Поверніть кришку (1) проти годинникової стрілки та знімітьїї.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
4. Замініть лампу і підключіть патрон до роз’єму.
5. Вставте тримач лампи, вставляючи два закріплювачі у
рефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник
повороту (2)
1. Крутіть патрон (2) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.

266Догляд за автомобілем

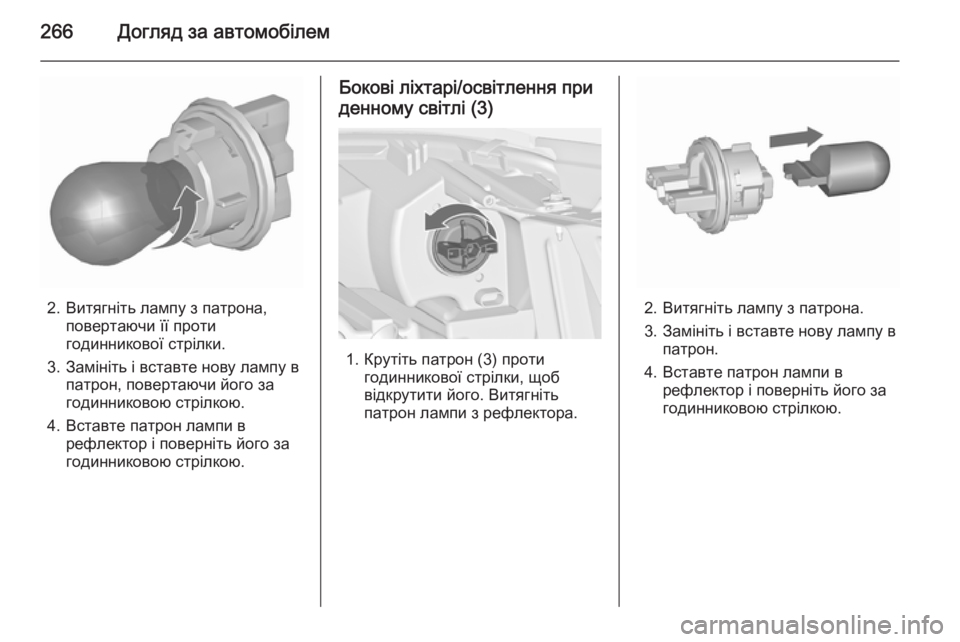

2. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
3. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі (3)
1. Крутіть патрон (3) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

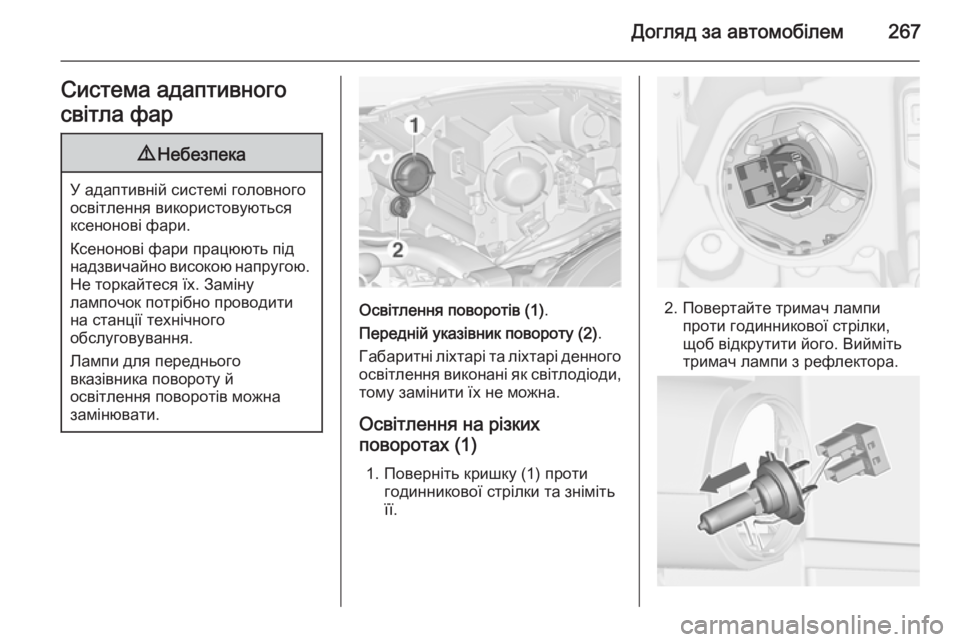

Догляд за автомобілем267Система адаптивного
світла фар9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити
на станції технічного
обслуговування.
Лампи для переднього
вказівника повороту й
освітлення поворотів можна
замінювати.
Освітлення поворотів (1) .
Передній указівник повороту (2) .
Габаритні ліхтарі та ліхтарі денного освітлення виконані як світлодіоди,
тому замінити їх не можна.
Освітлення на різких
поворотах (1)
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.

268Догляд за автомобілем

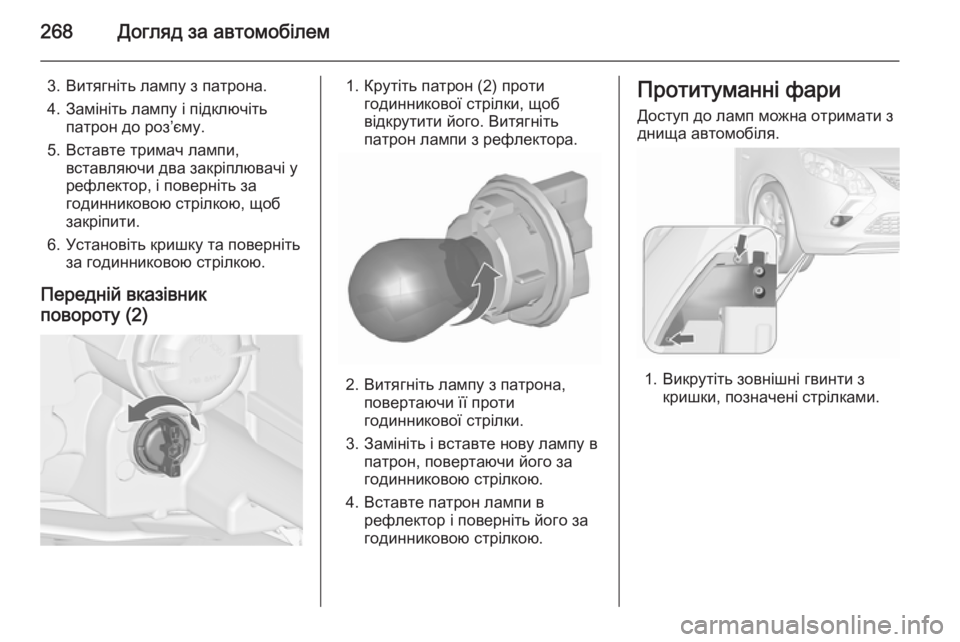

3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до роз’єму.
5. Вставте тримач лампи, вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник
повороту (2)1. Крутіть патрон (2) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
3. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Протитуманні фари
Доступ до ламп можна отримати з
днища автомобіля.
1. Викрутіть зовнішні гвинти з кришки, позначені стрілками.

Догляд за автомобілем269

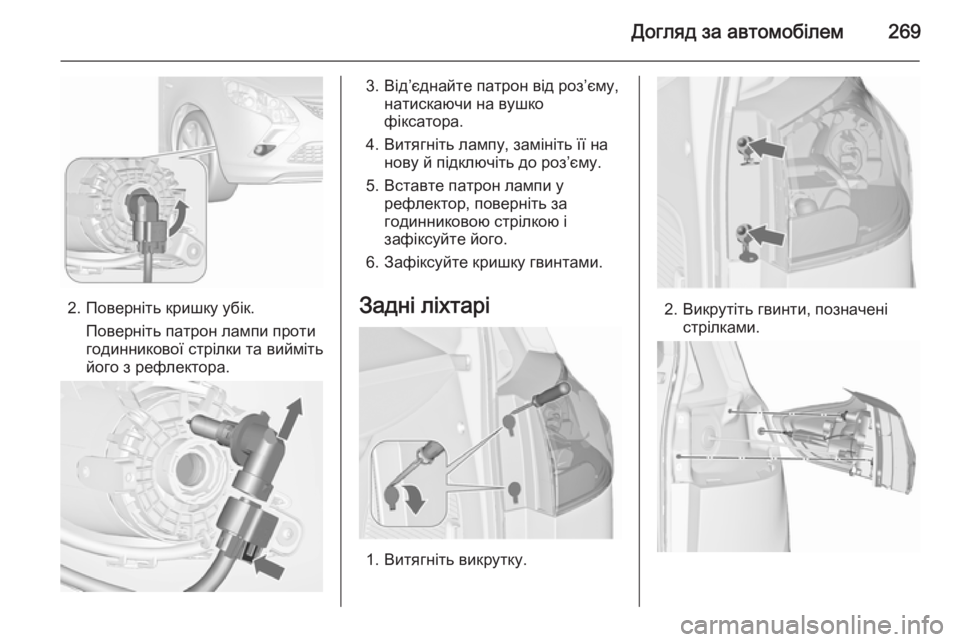

2. Поверніть кришку убік.Поверніть патрон лампи проти
годинникової стрілки та вийміть
його з рефлектора.
3. Від’єднайте патрон від роз’єму, натискаючи на вушкофіксатора.
4. Витягніть лампу, замініть її на нову й підключіть до роз’єму.
5. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
6. Зафіксуйте кришку гвинтами.
Задні ліхтарі
1. Витягніть викрутку.
2. Викрутіть гвинти, позначені стрілками.

270Догляд за автомобілем

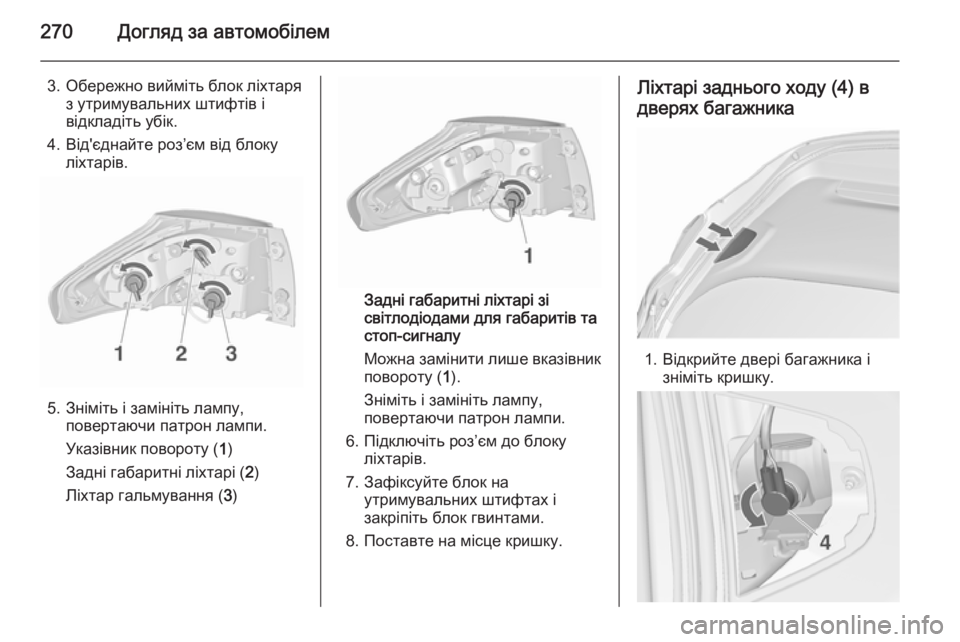

3. Обережно вийміть блок ліхтаряз утримувальних штифтів і
відкладіть убік.
4. Від'єднайте роз’єм від блоку ліхтарів.
5. Зніміть і замініть лампу, повертаючи патрон лампи.
Указівник повороту ( 1)
Задні габаритні ліхтарі ( 2)
Ліхтар гальмування ( 3)
Задні габаритні ліхтарі зі
світлодіодами для габаритів та
стоп-сигналу
Можна замінити лише вказівник
повороту ( 1).
Зніміть і замініть лампу,
повертаючи патрон лампи.
6. Підключіть роз’єм до блоку ліхтарів.
7. Зафіксуйте блок на утримувальних штифтах і
закріпіть блок гвинтами.
8. Поставте на місце кришку.
Ліхтарі заднього ходу (4) в дверях багажника
1. Відкрийте двері багажника і зніміть кришку.
