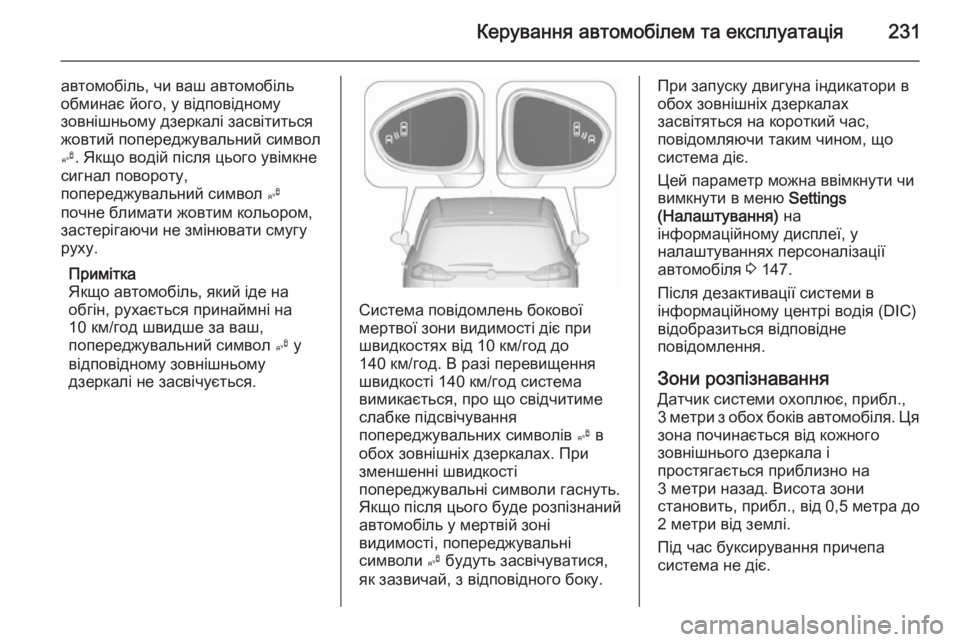

Керування автомобілем та експлуатація231
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи не змінювати смугу
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за ваш,
попереджувальний символ B у
відповідному зовнішньому
дзеркалі не засвічується.
Система повідомлень бокової
мертвої зони видимості діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
налаштуваннях персоналізації
автомобіля 3 147.
Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Зони розпізнавання Датчик системи охоплює, прибл.,
3 метри з обох боків автомобіля. Ця
зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить, прибл., від 0,5 метра до 2 метри від землі.
Під час буксирування причепа
система не діє.

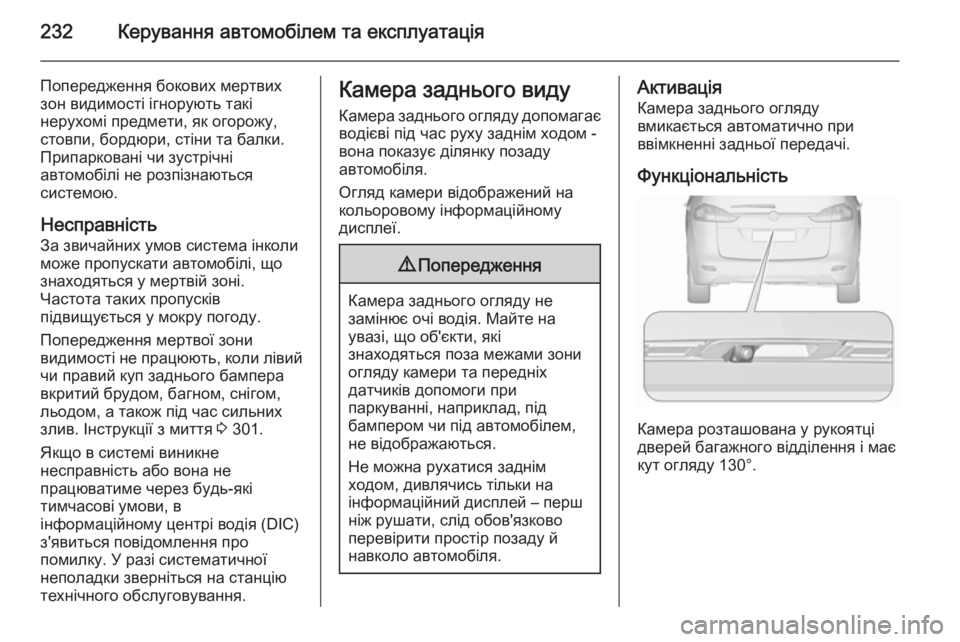

232Керування автомобілем та експлуатація
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 301.
Якщо в системі виникне
несправність або вона не
працюватиме через будь-які
тимчасові умови, в
інформаційному центрі водія (DIC)
з'явиться повідомлення про
помилку. У разі систематичної
неполадки зверніться на станцію
технічного обслуговування.Камера заднього виду
Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована у рукоятці
дверей багажного відділення і має
кут огляду 130°.

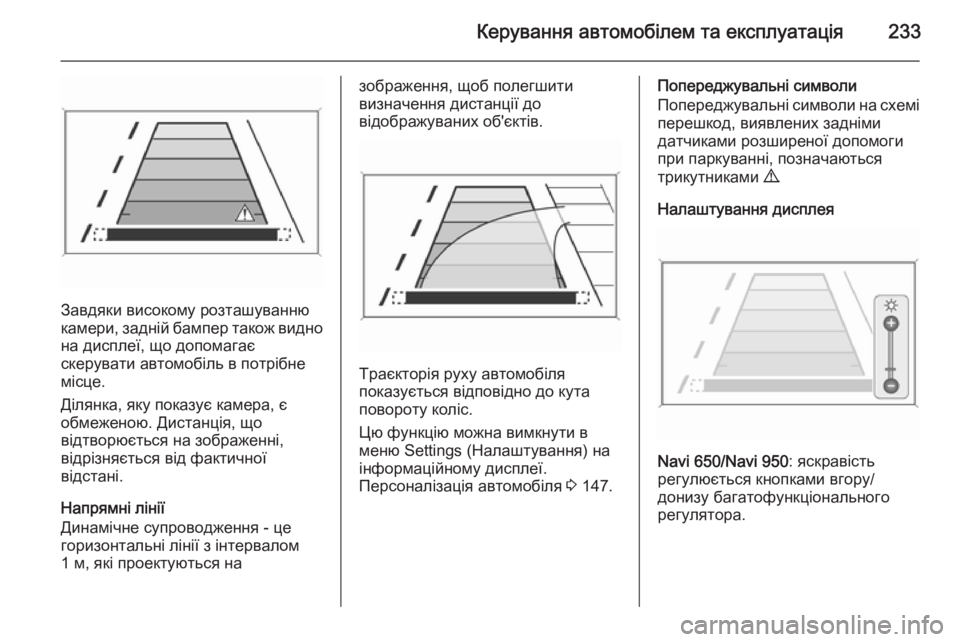

Керування автомобілем та експлуатація233
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що допомагає
скерувати автомобіль в потрібне
місце.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом
1 м, які проектуються на
зображення, щоб полегшити
визначення дистанції до
відображуваних об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 147.
Попереджувальні символи
Попереджувальні символи на схемі
перешкод, виявлених задніми
датчиками розширеної допомоги
при паркуванні, позначаються
трикутниками 9.
Налаштування дисплея
Navi 650/Navi 950 : яскравість
регулюється кнопками вгору/
донизу багатофункціонального
регулятора.

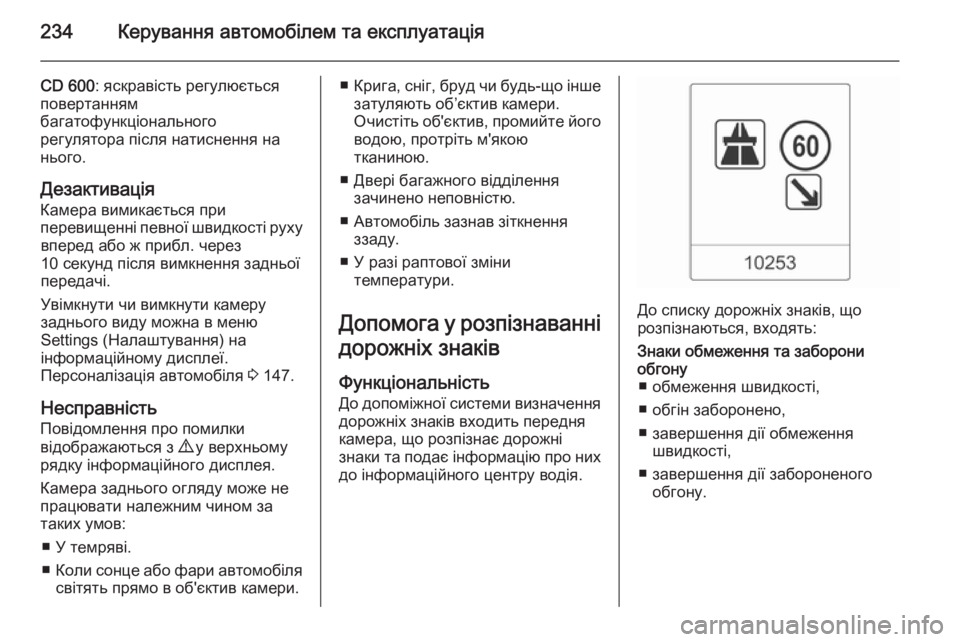

234Керування автомобілем та експлуатація
CD 600: яскравість регулюється
повертанням
багатофункціонального
регулятора після натиснення на
нього.
Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнути чи вимкнути камеру
заднього виду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 147.
Несправність Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати належним чином за
таких умов:
■ У темряві.
■ Коли сонце або фари автомобіля
світять прямо в об'єктив камери.■ Крига, сніг, бруд чи будь-що інше
затуляють об’єктив камери.
Очистіть об'єктив, промийте його
водою, протріть м'якою
тканиною.
■ Двері багажного відділення зачинено неповністю.
■ Автомобіль зазнав зіткнення ззаду.
■ У разі раптової зміни температури.
Допомога у розпізнаванні
дорожніх знаків
Функціональність
До допоміжної системи визначення
дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до інформаційного центру водія.
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ■ обмеження швидкості,
■ обгін заборонено,
■ завершення дії обмеження швидкості,
■ завершення дії забороненого обгону.

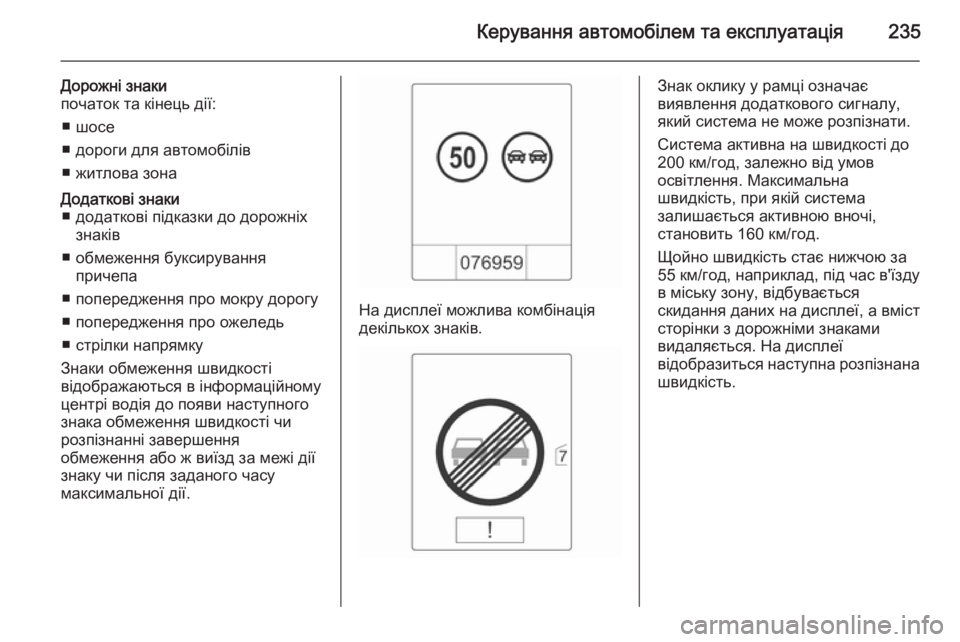

Керування автомобілем та експлуатація235
Дорожні знаки
початок та кінець дії:
■ шосе
■ дороги для автомобілів
■ житлова зонаДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження буксирування причепа
■ попередження про мокру дорогу
■ попередження про ожеледь
■ стрілки напрямку
Знаки обмеження швидкості
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
розпізнанні завершення
обмеження або ж виїзд за межі дії
знаку чи після заданого часу
максимальної дії.
На дисплеї можлива комбінація
декількох знаків.
Знак оклику у рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/год, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає нижчою за
55 км/год, наприклад, під час в'їзду в міську зону, відбувається
скидання даних на дисплеї, а вміст
сторінки з дорожніми знаками
видаляється. На дисплеї
відобразиться наступна розпізнана швидкість.

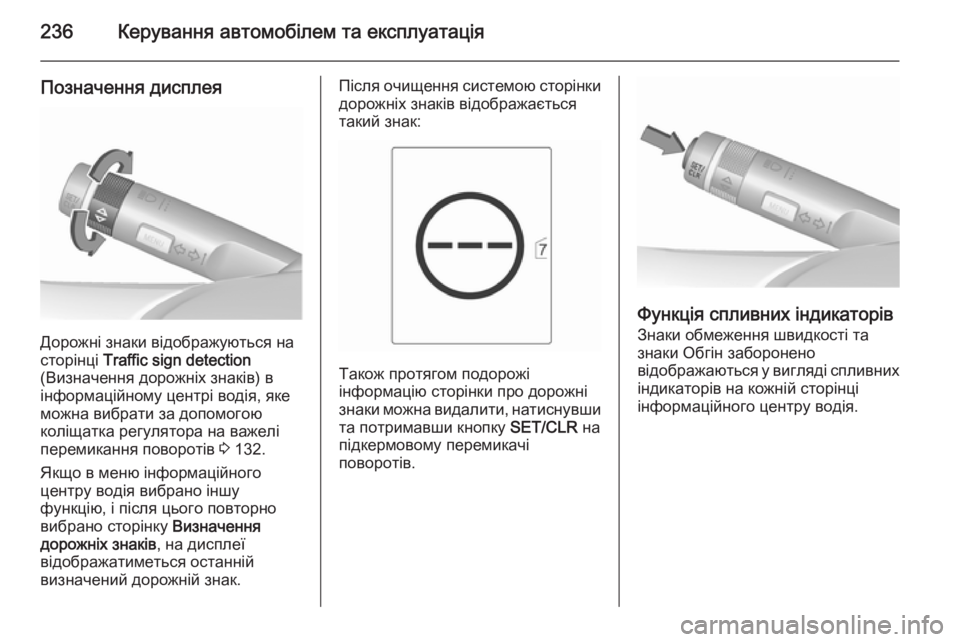

236Керування автомобілем та експлуатація
Позначення дисплея
Дорожні знаки відображуються на
сторінці Traffic sign detection
(Визначення дорожніх знаків) в
інформаційному центрі водія, яке
можна вибрати за допомогою
коліщатка регулятора на важелі
перемикання поворотів 3 132.
Якщо в меню інформаційного
центру водія вибрано іншу
функцію, і після цього повторно
вибрано сторінку Визначення
дорожніх знаків , на дисплеї
відображатиметься останній
визначений дорожній знак.
Після очищення системою сторінки дорожніх знаків відображається
такий знак:
Також протягом подорожі
інформацію сторінки про дорожні
знаки можна видалити, натиснувши та потримавши кнопку SET/CLR на
підкермовому перемикачі
поворотів.
Функція спливних індикаторів
Знаки обмеження швидкості та
знаки Обгін заборонено
відображаються у вигляді спливних індикаторів на кожній сторінці
інформаційного центру водія.

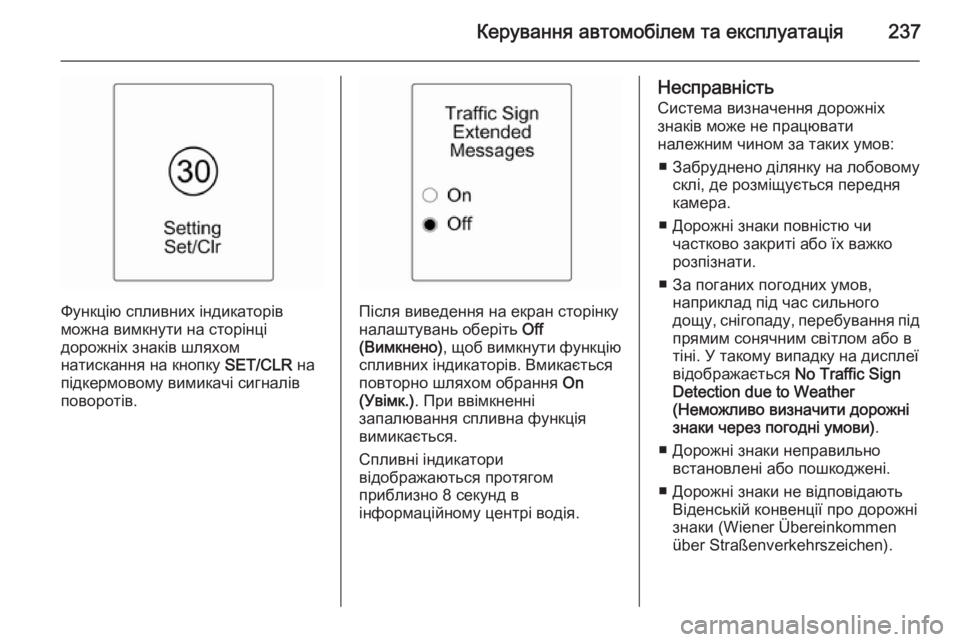

Керування автомобілем та експлуатація237
Функцію спливних індикаторів
можна вимкнути на сторінці
дорожніх знаків шляхом
натискання на кнопку SET/CLR на
підкермовому вимикачі сигналів
поворотів.Після виведення на екран сторінку
налаштувань оберіть Off
(Вимкнено) , щоб вимкнути функцію
спливних індикаторів. Вмикається
повторно шляхом обрання On
(Увімк.) . При ввімкненні
запалювання спливна функція
вимикається.
Спливні індикатори
відображаються протягом
приблизно 8 секунд в
інформаційному центрі водія.
Несправність
Система визначення дорожніх
знаків може не працювати
належним чином за таких умов:
■ Забруднено ділянку на лобовому
склі, де розміщується передня
камера.
■ Дорожні знаки повністю чи частково закриті або їх важкорозпізнати.
■ За поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування під прямим сонячним світлом або в
тіні. У такому випадку на дисплеї
відображається No Traffic Sign
Detection due to Weather (Неможливо визначити дорожні
знаки через погодні умови) .
■ Дорожні знаки неправильно встановлені або пошкоджені.
■ Дорожні знаки не відповідають Віденській конвенції про дорожні
знаки (Wiener Übereinkommen
über Straßenverkehrszeichen).

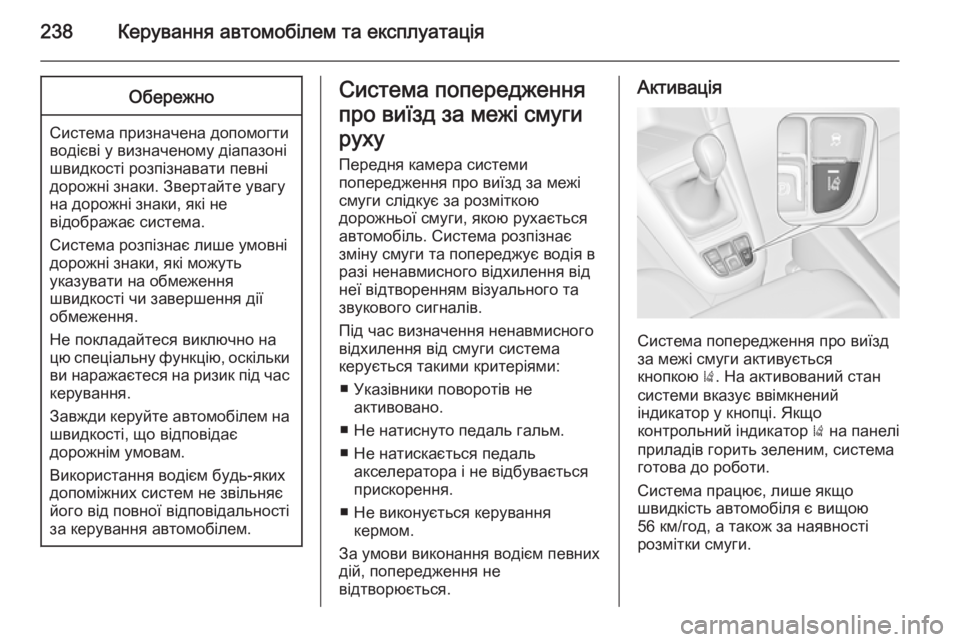

238Керування автомобілем та експлуатаціяОбережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система попередження
про виїзд за межі смуги
руху
Передня камера системи
попередження про виїзд за межі
смуги слідкує за розміткою
дорожньої смуги, якою рухається автомобіль. Система розпізнає
зміну смуги та попереджує водія в
разі ненавмисного відхилення від
неї відтворенням візуального та
звукового сигналів.
Під час визначення ненавмисного
відхилення від смуги система
керується такими критеріями:
■ Указівники поворотів не активовано.
■ Не натиснуто педаль гальм.
■ Не натискається педаль акселератора і не відбувається
прискорення.
■ Не виконується керування кермом.
За умови виконання водієм певних дій, попередження не
відтворюється.Активація
Система попередження про виїзд
за межі смуги активується
кнопкою ). На активований стан
системи вказує ввімкнений
індикатор у кнопці. Якщо
контрольний індикатор ) на панелі
приладів горить зеленим, система готова до роботи.
Система працює, лише якщо
швидкість автомобіля є вищою
56 км/год, а також за наявності
розмітки смуги.
