2015.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

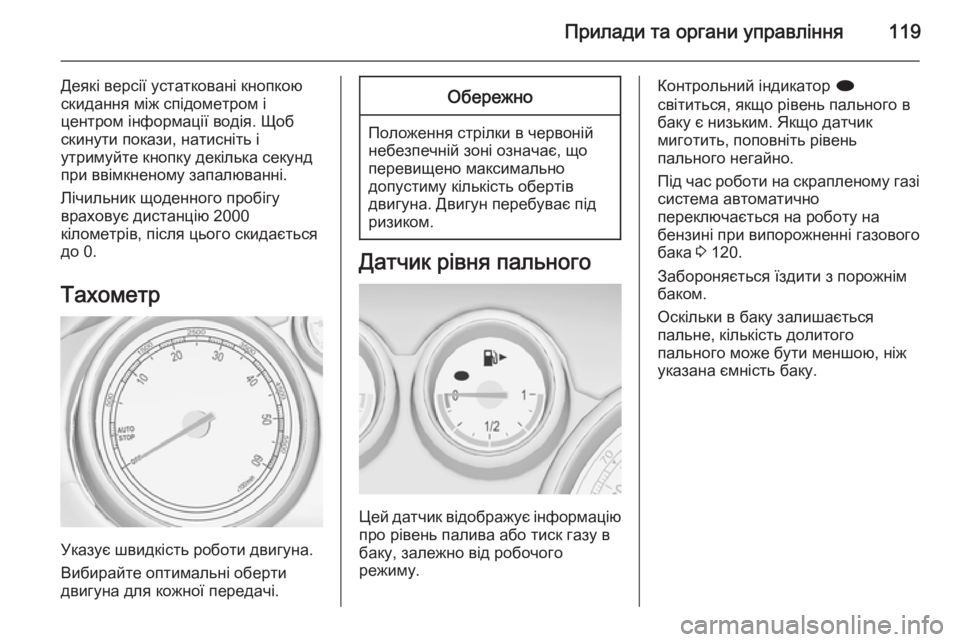

Прилади та органи управління119
Деякі версії устатковані кнопкою
скидання між спідометром і
центром інформації водія. Щоб
скинути покази, натисніть і
утримуйте кнопку декілька секунд при ввімкненому запалюванні.
Лічильник щоденного пробігу
враховує дистанцію 2000
кілометрів, після цього скидається
до 0.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик відображує інформацію про рівень палива або тиск газу в
баку, залежно від робочого
режиму.
Контрольний індикатор i
світиться, якщо рівень пального в баку є низьким. Якщо датчик
миготить, поповніть рівень
пального негайно.
Під час роботи на скрапленому газі
система автоматично
переключається на роботу на
бензині при випорожненні газового
бака 3 120.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.

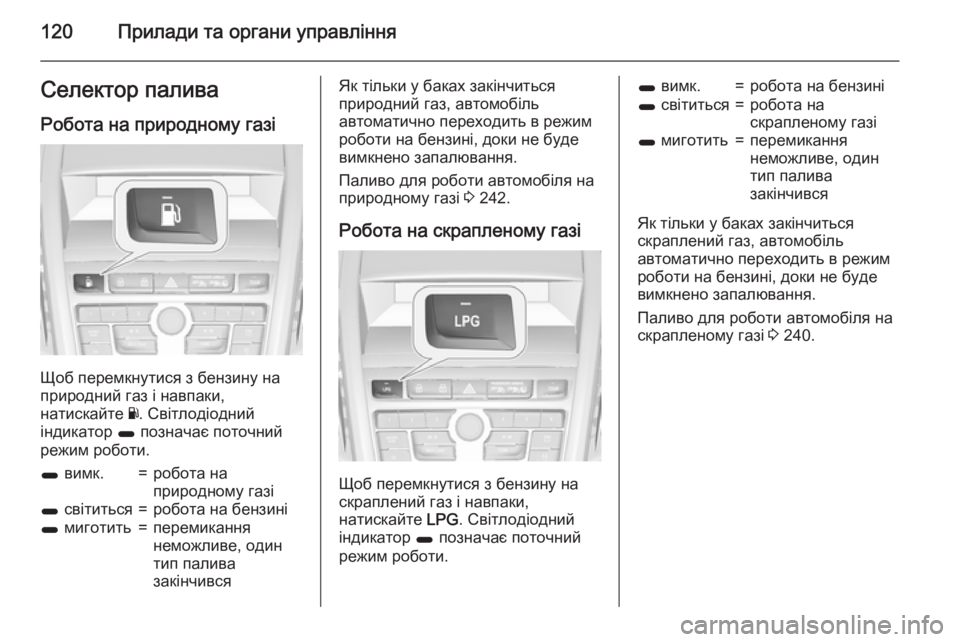

120Прилади та органи управлінняСелектор палива
Робота на природному газі
Щоб перемкнутися з бензину на
природний газ і навпаки,
натискайте Y. Світлодіодний
індикатор 1 позначає поточний
режим роботи.
1 вимк.=робота на
природному газі1 світиться=робота на бензині1 миготить=перемикання
неможливе, один
тип палива
закінчивсяЯк тільки у баках закінчиться
природний газ, автомобіль
автоматично переходить в режим
роботи на бензині, доки не буде
вимкнено запалювання.
Паливо для роботи автомобіля на
природному газі 3 242.
Робота на скрапленому газі
Щоб перемкнутися з бензину на
скраплений газ і навпаки,
натискайте LPG. Світлодіодний
індикатор 1 позначає поточний
режим роботи.
1 вимк.=робота на бензині1 світиться=робота на
скрапленому газі1 миготить=перемикання
неможливе, один
тип палива
закінчився
Як тільки у баках закінчиться
скраплений газ, автомобіль
автоматично переходить в режим роботи на бензині, доки не буде
вимкнено запалювання.
Паливо для роботи автомобіля на
скрапленому газі 3 240.

Прилади та органи управління121Датчик температури
охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.
ліва зона=робочої
температури
двигуна ще не
досягнутоцентральна
область=нормальна
робоча
температураправа зона=температура
надто високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити мастило, може
істотно відрізнятися.На комбінованому дисплеї
верхнього рівня час, що залишився
до наступної заміни мастила,
відображається в Vehicle
Information Menu (Меню інформації
про автомобіль) .
На дисплеї середнього рівня на
залишок мастила в двигуні вказує
контрольний індикатор I, тому
запалювання необхідно увімкнути, але двигун не запускати.
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.

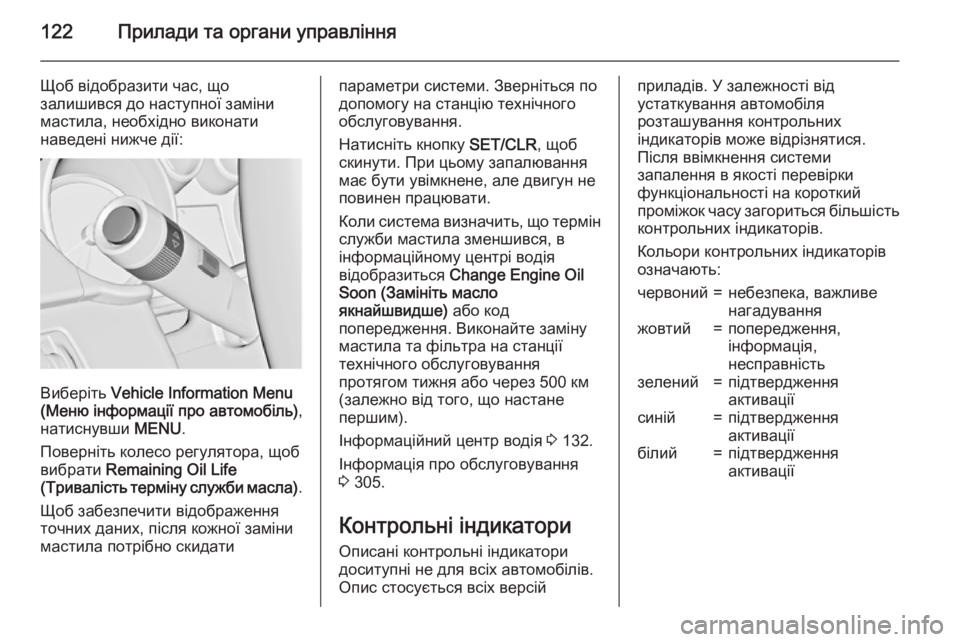

122Прилади та органи управління
Щоб відобразити час, що
залишився до наступної заміни
мастила, необхідно виконати
наведені нижче дії:
Виберіть Vehicle Information Menu
(Меню інформації про автомобіль) ,
натиснувши MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила потрібно скидати
параметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.
Натисніть кнопку SET/CLR, щоб
скинути. При цьому запалювання має бути увімкнене, але двигун не
повинен працювати.
Коли система визначить, що термін
служби мастила зменшився, в
інформаційному центрі водія
відобразиться Change Engine Oil
Soon (Замініть масло
якнайшвидше) або код
попередження. Виконайте заміну
мастила та фільтра на станції
технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 132.
Інформація про обслуговування
3 305.
Контрольні індикатори
Описані контрольні індикатори доситупні не для всіх автомобілів.
Опис стосується всіх версійприладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

Прилади та органи управління123

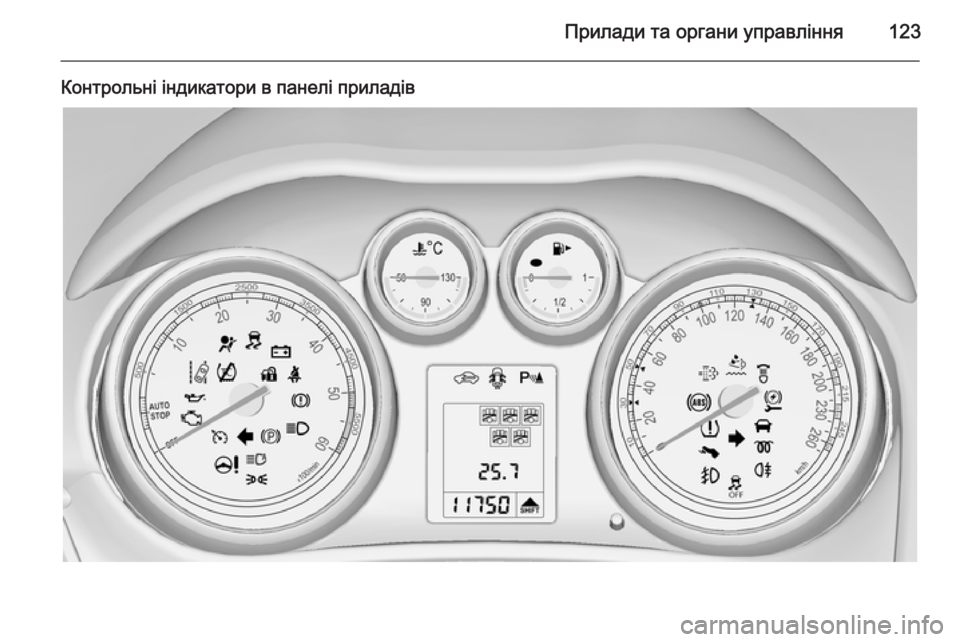

Контрольні індикатори в панелі приладів

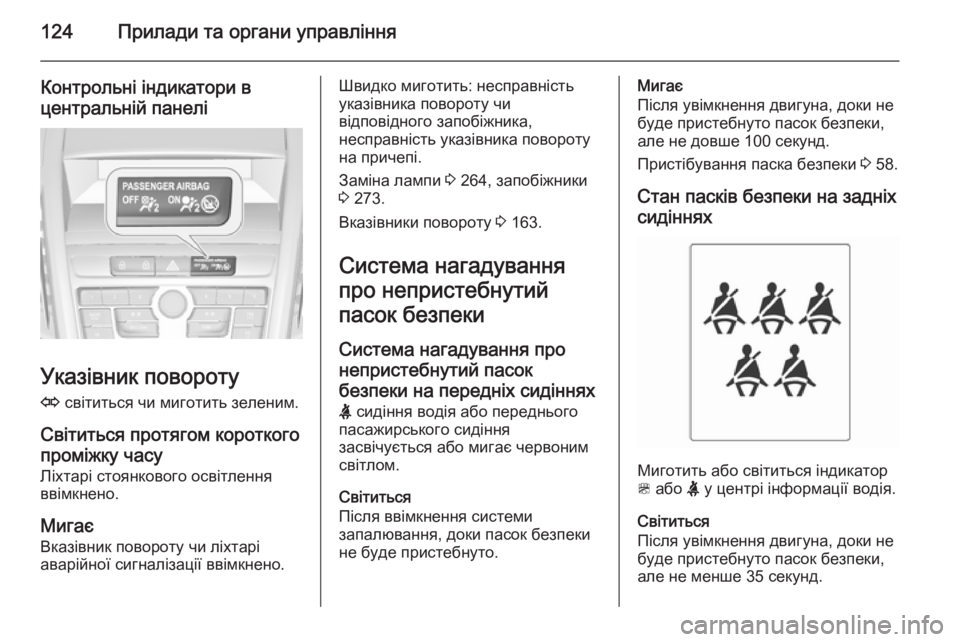

124Прилади та органи управління
Контрольні індикатори в
центральній панелі
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 264, запобіжники
3 273.
Вказівники повороту 3 163.
Система нагадування
про непристебнутий
пасок безпеки
Система нагадування про
непристебнутий пасок
безпеки на передніх сидіннях X сидіння водія або переднього
пасажирського сидіння
засвічується або мигає червоним світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не довше 100 секунд.
Пристібування паска безпеки 3 58.
Стан пасків безпеки на задніх сидіннях
Миготить або світиться індикатор
> або X у центрі інформації водія.
Світиться
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не менше 35 секунд.

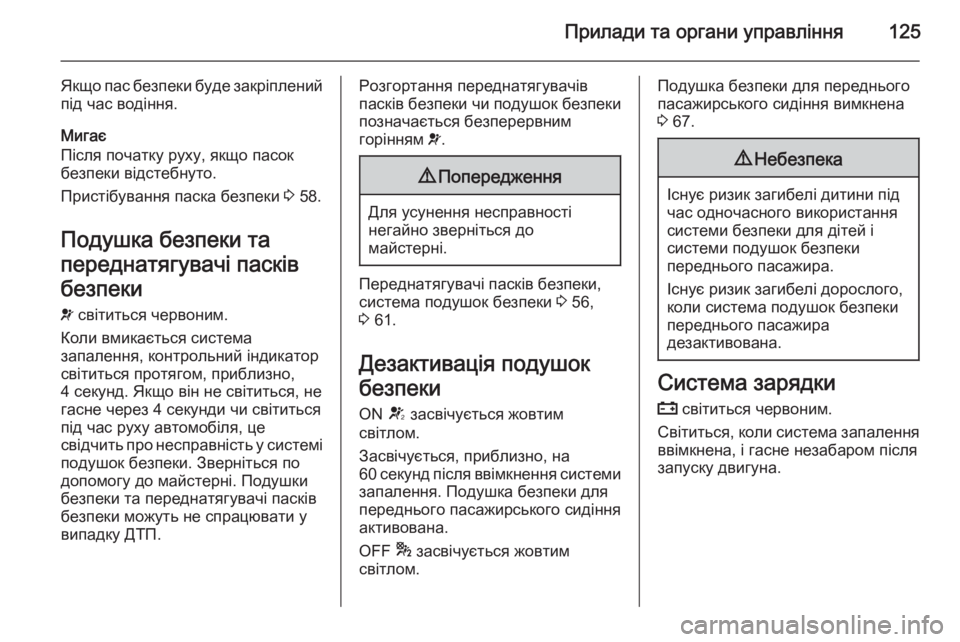

Прилади та органи управління125
Якщо пас безпеки буде закріпленийпід час водіння.
Мигає
Після початку руху, якщо пасок безпеки відстебнуто.
Пристібування паска безпеки 3 58.
Подушка безпеки та
переднатягувачі пасків
безпеки v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом, приблизно,
4 секунд. Якщо він не світиться, не
гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушки
безпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 56,
3 61.
Дезактивація подушок
безпеки ON V засвічується жовтим
світлом.
Засвічується, приблизно, на
60 секунд після ввімкнення системи
запалення. Подушка безпеки для
переднього пасажирського сидіння
активована.
OFF * засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 67.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.

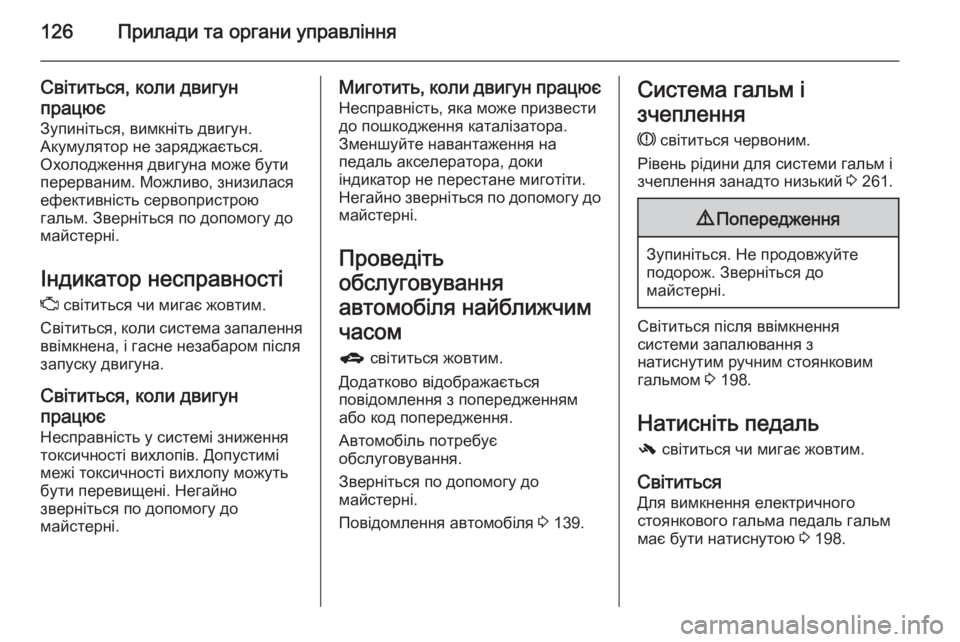

126Прилади та органи управління
Світиться, коли двигун
працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування
автомобіля найближчим
часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 139.Система гальм і
зчеплення R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 261.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання з
натиснутим ручним стоянковим
гальмом 3 198.
Натисніть педаль
- світиться чи мигає жовтим.
Світиться
Для вимкнення електричного
стоянкового гальма педаль гальм
має бути натиснутою 3 198.
