2015.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

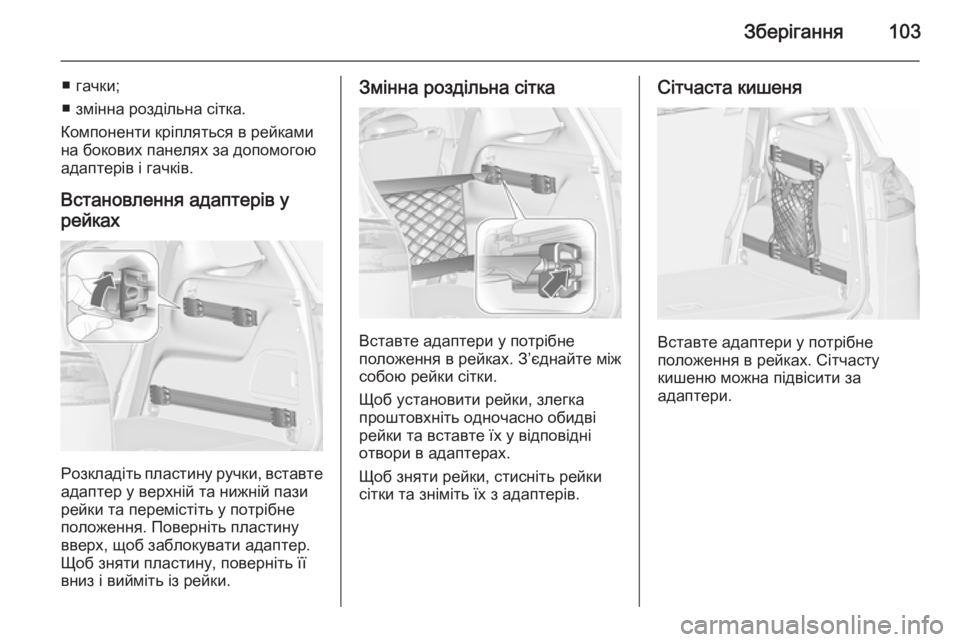

Зберігання103
■ гачки;
■ змінна роздільна сітка.
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.

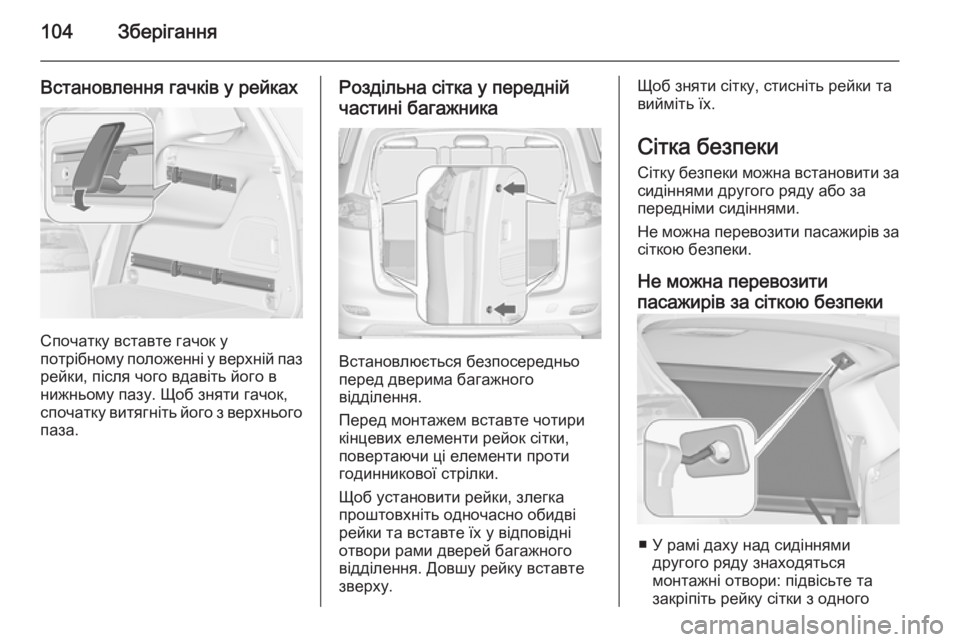

104Зберігання
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Роздільна сітка у передній
частині багажника
Встановлюється безпосередньо
перед дверима багажного
відділення.
Перед монтажем вставте чотири кінцевих елементи рейок сітки,
повертаючи ці елементи проти
годинникової стрілки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори рами дверей багажного
відділення. Довшу рейку вставте
зверху.
Щоб зняти сітку, стисніть рейки та
вийміть їх.
Сітка безпеки
Сітку безпеки можна встановити за сидіннями другого ряду або за
передніми сидіннями.
Не можна перевозити пасажирів за сіткою безпеки.
Не можна перевозити
пасажирів за сіткою безпеки
■ У рамі даху над сидіннями другого ряду знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного

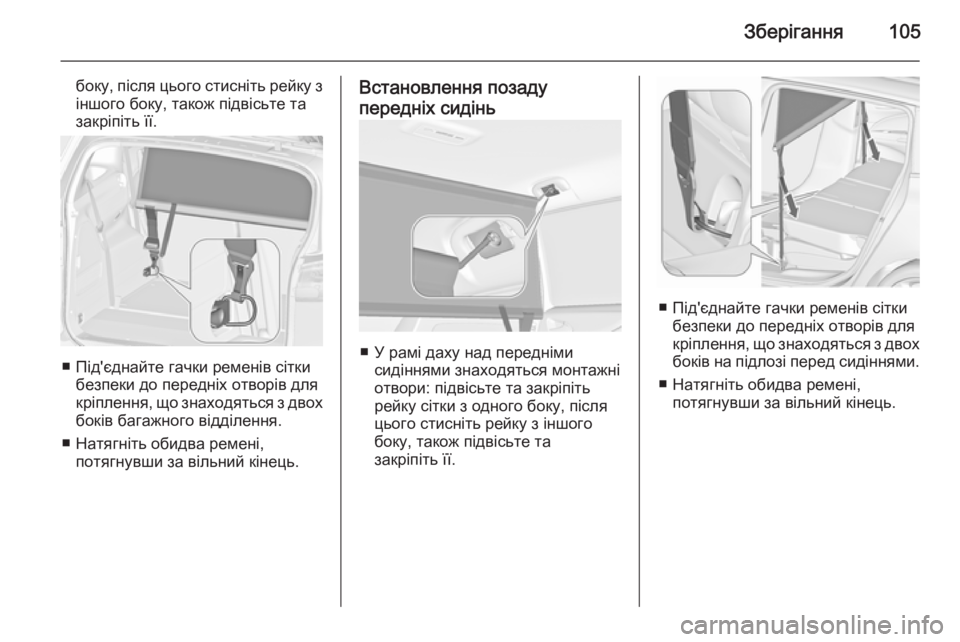

Зберігання105
боку, після цього стисніть рейку зіншого боку, також підвісьте та
закріпіть її.
■ Під'єднайте гачки ременів сітки безпеки до передніх отворів длякріплення, що знаходяться з двох
боків багажного відділення.
■ Натягніть обидва ремені, потягнувши за вільний кінець.
Встановлення позаду
передніх сидінь
■ У рамі даху над передніми сидіннями знаходяться монтажніотвори: підвісьте та закріпіть
рейку сітки з одного боку, після
цього стисніть рейку з іншого
боку, також підвісьте та
закріпіть її.
■ Під'єднайте гачки ременів сітки безпеки до передніх отворів для
кріплення, що знаходяться з двох
боків на підлозі перед сидіннями.
■ Натягніть обидва ремені, потягнувши за вільний кінець.

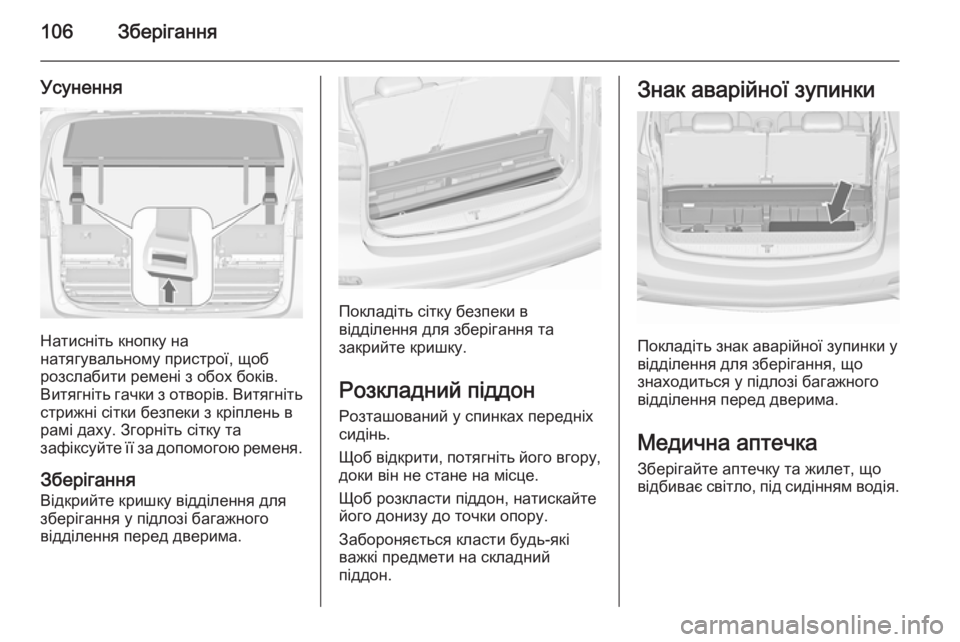

106Зберігання
Усунення
Натисніть кнопку на
натягувальному пристрої, щоб
розслабити ремені з обох боків.
Витягніть гачки з отворів. Витягніть
стрижні сітки безпеки з кріплень в
рамі даху. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Зберігання Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.
Покладіть сітку безпеки в
відділення для зберігання та
закрийте кришку.
Розкладний піддон Розташований у спинках передніх
сидінь.
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, натискайте
його донизу до точки опору.
Забороняється класти будь-які
важкі предмети на складний
піддон.
Знак аварійної зупинки
Покладіть знак аварійної зупинки у
відділення для зберігання, що
знаходиться у підлозі багажного відділення перед дверима.
Медична аптечка Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.

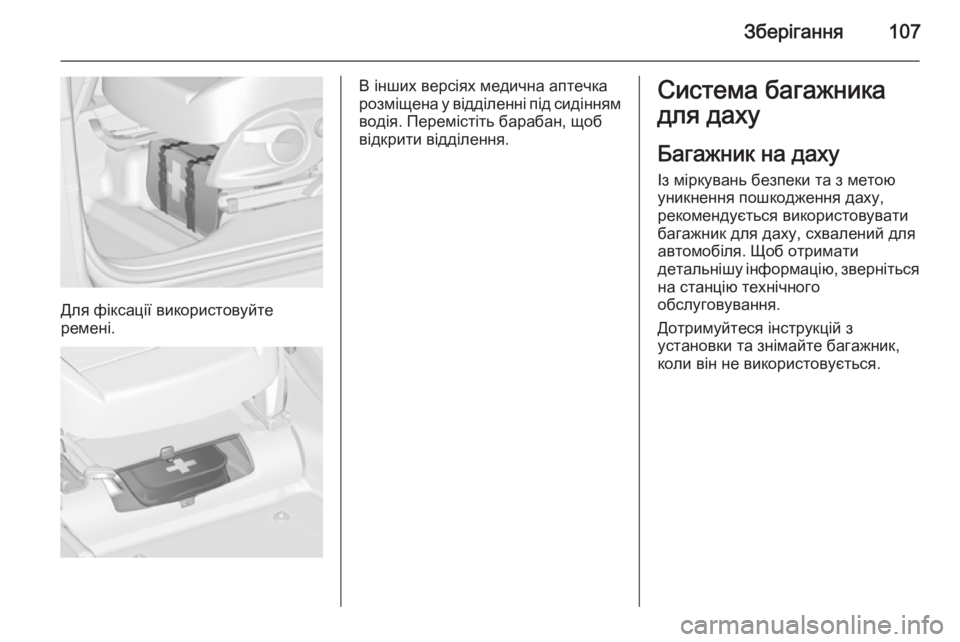

Зберігання107
Для фіксації використовуйте
ремені.
В інших версіях медична аптечка
розміщена у відділенні під сидінням
водія. Перемістіть барабан, щоб
відкрити відділення.Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться на станцію технічного
обслуговування.
Дотримуйтеся інструкцій з установки та знімайте багажник,
коли він не використовується.

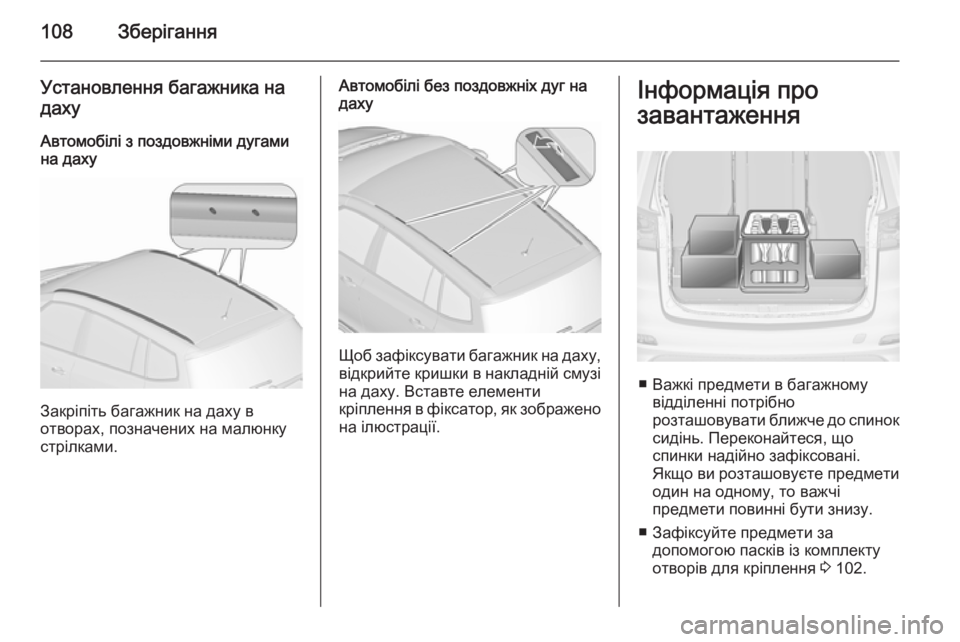

108Зберігання
Установлення багажника на
даху
Автомобілі з поздовжніми дугами
на даху
Закріпіть багажник на даху в
отворах, позначених на малюнку
стрілками.
Автомобілі без поздовжніх дуг на
даху
Щоб зафіксувати багажник на даху,
відкрийте кришки в накладній смузі на даху. Вставте елементи
кріплення в фіксатор, як зображено на ілюстрації.
Інформація про
завантаження
■ Важкі предмети в багажному відділенні потрібно
розташовувати ближче до спинок
сидінь. Переконайтеся, що
спинки надійно зафіксовані.
Якщо ви розташовуєте предмети один на одному, то важчі
предмети повинні бути знизу.
■ Зафіксуйте предмети за допомогою пасків із комплекту
отворів для кріплення 3 102.

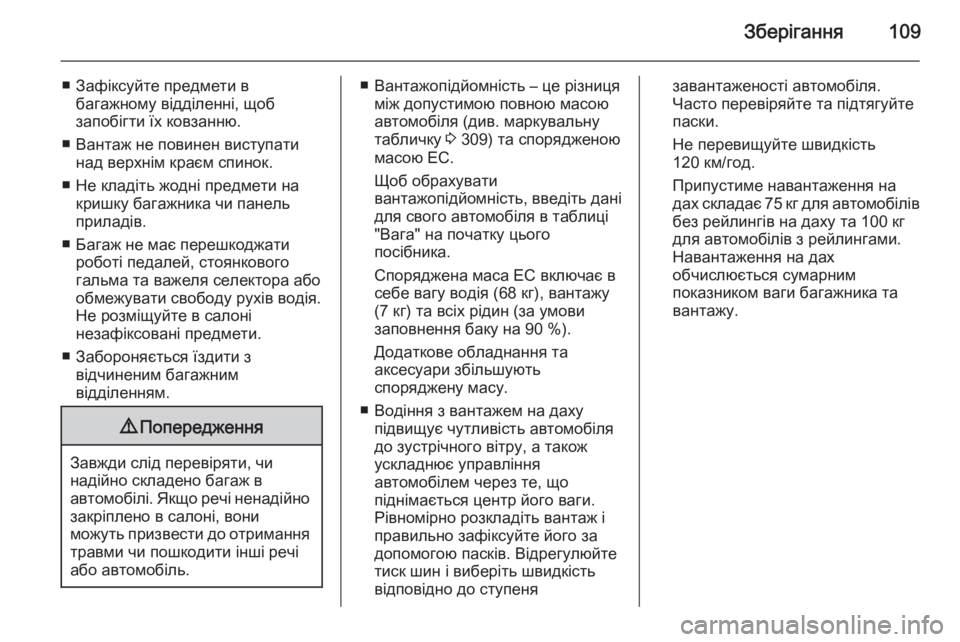

Зберігання109
■ Зафіксуйте предмети вбагажному відділенні, щоб
запобігти їх ковзанню.
■ Вантаж не повинен виступати над верхнім краєм спинок.
■ Не кладіть жодні предмети на кришку багажника чи панель
приладів.
■ Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора або
обмежувати свободу рухів водія.
Не розміщуйте в салоні
незафіксовані предмети.
■ Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплено в салоні, вони
можуть призвести до отримання
травми чи пошкодити інші речі або автомобіль.
■ Вантажопідйомність – це різниця між допустимою повною масою
автомобіля (див. маркувальну
табличку 3 309) та спорядженою
масою EC.
Щоб обрахувати
вантажопідйомність, введіть дані
для свого автомобіля в таблиці
"Вага" на початку цього
посібника.
Споряджена маса EC включає в себе вагу водія (68 кг), вантажу
(7 кг) та всіх рідин (за умови
заповнення баку на 90 %).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
■ Водіння з вантажем на даху підвищує чутливість автомобіля
до зустрічного вітру, а також
ускладнює управління
автомобілем через те, що
піднімається центр його ваги.
Рівномірно розкладіть вантаж і
правильно зафіксуйте його за
допомогою пасків. Відрегулюйте
тиск шин і виберіть швидкість
відповідно до ступенязавантаженості автомобіля.
Часто перевіряйте та підтягуйте
паски.
Не перевищуйте швидкість
120 км/год.
Припустиме навантаження на дах складає 75 кг для автомобілів без рейлингів на даху та 100 кг
для автомобілів з рейлингами.
Навантаження на дах
обчислюється сумарним
показником ваги багажника та
вантажу.

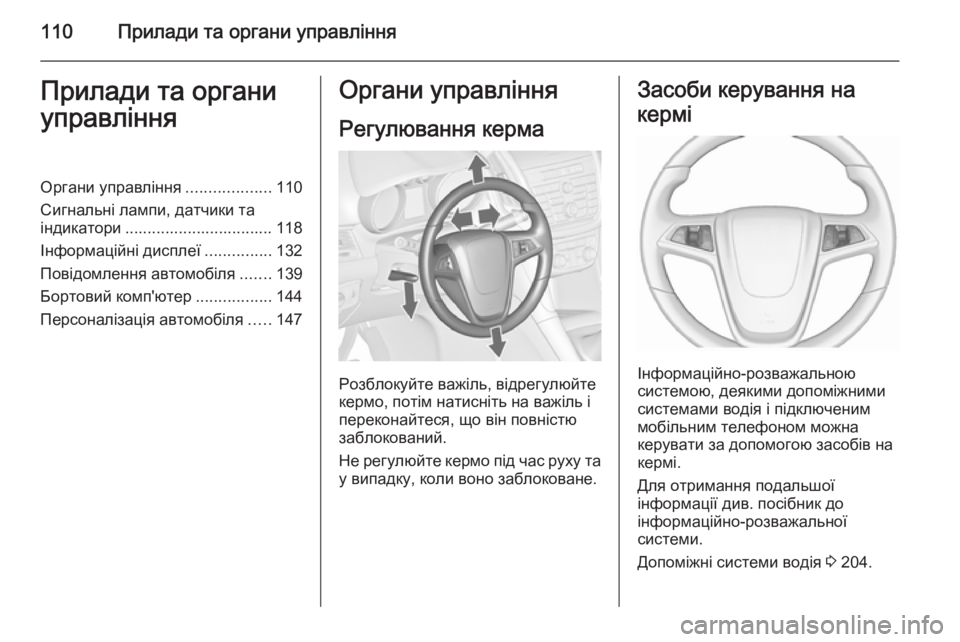

110Прилади та органи управлінняПрилади та органи
управлінняОргани управління ...................110
Сигнальні лампи, датчики та
індикатори ................................. 118
Інформаційні дисплеї ...............132
Повідомлення автомобіля .......139
Бортовий комп'ютер .................144
Персоналізація автомобіля .....147Органи управління
Регулювання керма
Розблокуйте важіль, відрегулюйте
кермо, потім натисніть на важіль і
переконайтеся, що він повністю
заблокований.
Не регулюйте кермо під час руху та
у випадку, коли воно заблоковане.
Засоби керування на
кермі
Інформаційно-розважальною
системою, деякими допоміжними
системами водія і підключеним
мобільним телефоном можна
керувати за допомогою засобів на
кермі.
Для отримання подальшої
інформації див. посібник до
інформаційно-розважальної
системи.
Допоміжні системи водія 3 204.
