2015.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

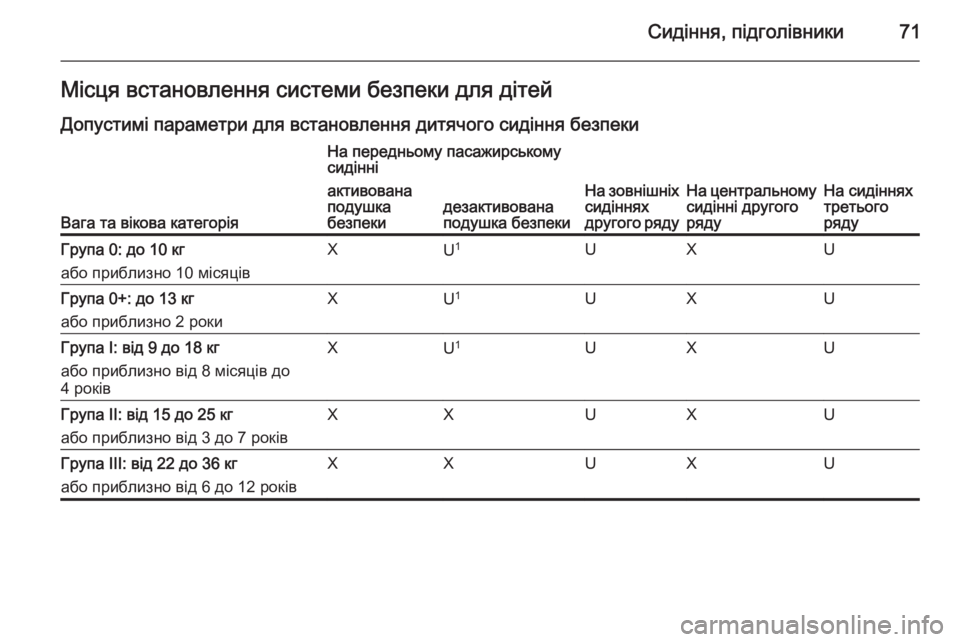

Сидіння, підголівники71Місця встановлення системи безпеки для дітей
Допустимі параметри для встановлення дитячого сидіння безпеки
Вага та вікова категорія
На передньому пасажирському
сидінні
На зовнішніх
сидіннях
другого рядуНа центральному
сидінні другого
рядуНа сидіннях
третього
ряду
активована
подушка
безпекидезактивована
подушка безпекиГрупа 0: до 10 кг
або приблизно 10 місяцівXU 1UXUГрупа 0+: до 13 кг
або приблизно 2 рокиXU 1UXUГрупа I: від 9 до 18 кг
або приблизно від 8 місяців до
4 роківXU 1UXUГрупа II: від 15 до 25 кг
або приблизно від 3 до 7 роківXXUXUГрупа III: від 22 до 36 кг
або приблизно від 6 до 12 роківXXUXU

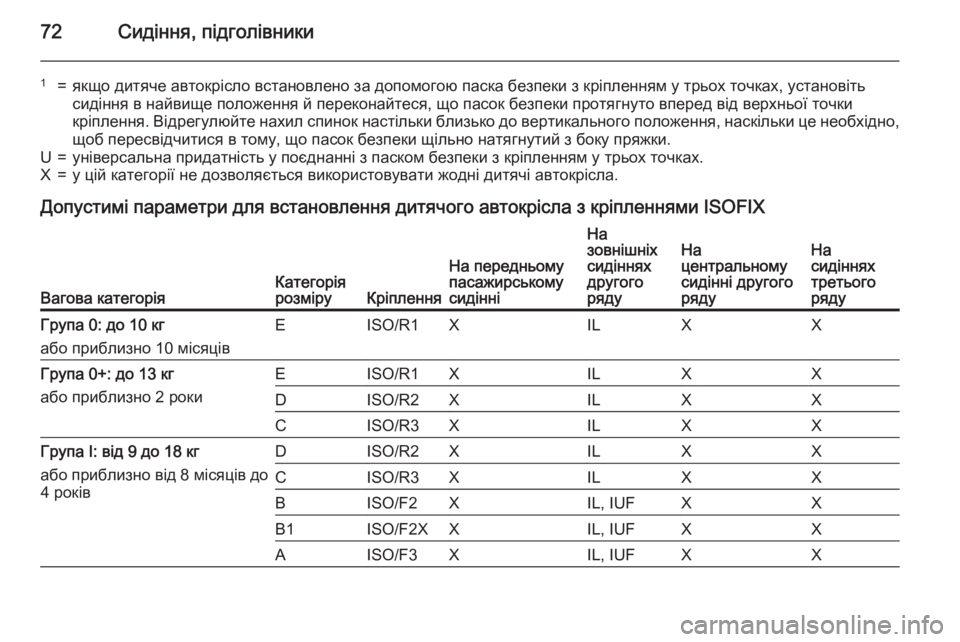

72Сидіння, підголівники
1=якщо дитяче автокрісло встановлено за допомогою паска безпеки з кріпленням у трьох точках, установітьсидіння в найвище положення й переконайтеся, що пасок безпеки протягнуто вперед від верхньої точкикріплення. Відрегулюйте нахил спинок настільки близько до вертикального положення, наскільки це необхідно, щоб пересвідчитися в тому, що пасок безпеки щільно натягнутий з боку пряжки.U=універсальна придатність у поєднанні з паском безпеки з кріпленням у трьох точках.X=у цій категорії не дозволяється використовувати жодні дитячі автокрісла.
Допустимі параметри для встановлення дитячого автокрісла з кріпленнями ISOFIX
Вагова категоріяКатегорія
розміруКріплення
На передньому
пасажирському
сидінні
На
зовнішніх
сидіннях
другого
рядуНа
центральному
сидінні другого
рядуНа
сидіннях
третього
рядуГрупа 0: до 10 кг
або приблизно 10 місяцівEISO/R1XILXXГрупа 0+: до 13 кг
або приблизно 2 рокиEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXГрупа I: від 9 до 18 кг
або приблизно від 8 місяців до
4 роківDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXX

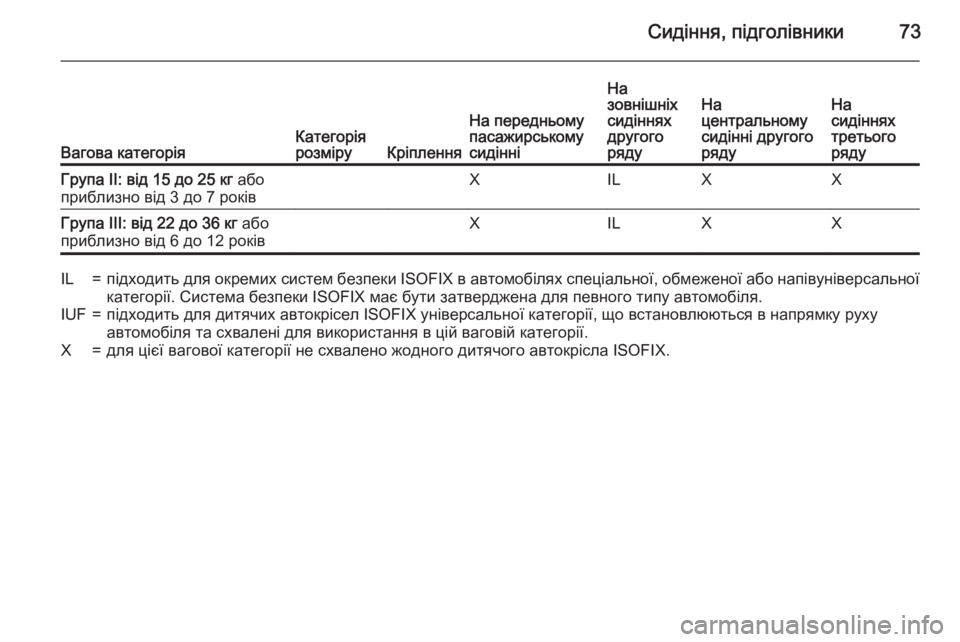

Сидіння, підголівники73
Вагова категоріяКатегорія
розміруКріплення
На передньому
пасажирському
сидінні
На
зовнішніх
сидіннях
другого
рядуНа
центральному
сидінні другого
рядуНа
сидіннях
третього
рядуГрупа II: від 15 до 25 кг або
приблизно від 3 до 7 роківXILXXГрупа III: від 22 до 36 кг або
приблизно від 6 до 12 роківXILXXIL=підходить для окремих систем безпеки ISOFIX в автомобілях спеціальної, обмеженої або напівуніверсальної
категорії. Система безпеки ISOFIX має бути затверджена для певного типу автомобіля.IUF=підходить для дитячих автокрісел ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля та схвалені для використання в цій ваговій категорії.X=для цієї вагової категорії не схвалено жодного дитячого автокрісла ISOFIX.

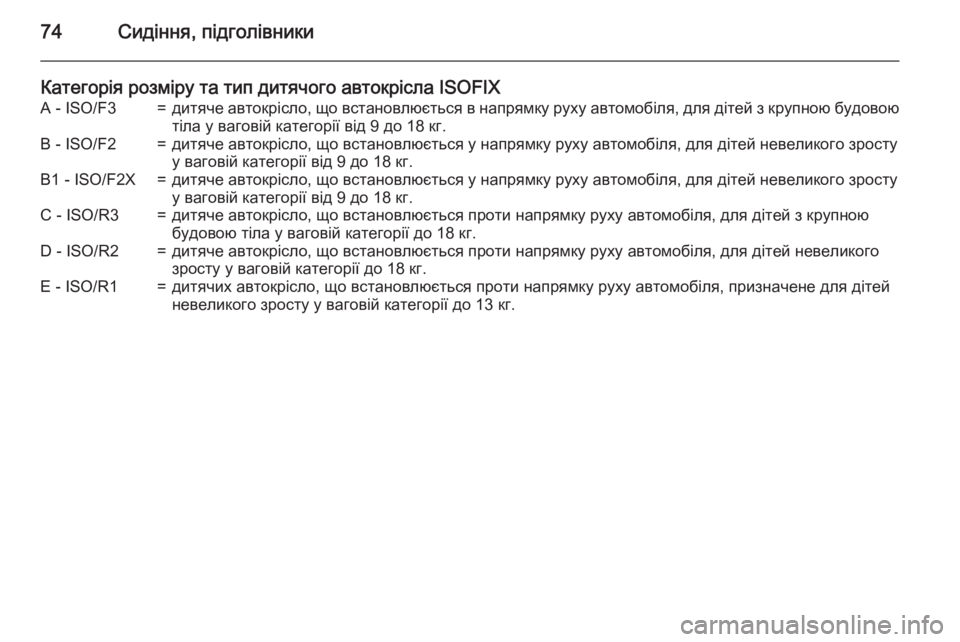

74Сидіння, підголівники
Категорія розміру та тип дитячого автокрісла ISOFIXA - ISO/F3=дитяче автокрісло, що встановлюється в напрямку руху автомобіля, для дітей з крупною будовою
тіла у ваговій категорії від 9 до 18 кг.B - ISO/F2=дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.B1 - ISO/F2X=дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.C - ISO/R3=дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії до 18 кг.D - ISO/R2=дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії до 18 кг.E - ISO/R1=дитячих автокрісло, що встановлюється проти напрямку руху автомобіля, призначене для дітей невеликого зросту у ваговій категорії до 13 кг.

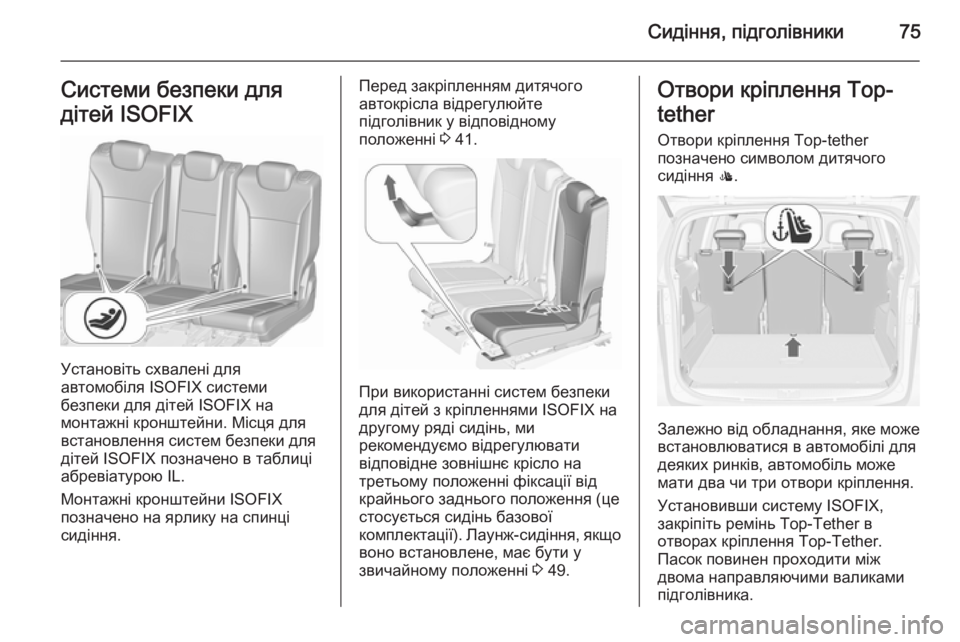

Сидіння, підголівники75Системи безпеки для
дітей ISOFIX
Установіть схвалені для
автомобіля ISOFIX системи
безпеки для дітей ISOFIX на
монтажні кронштейни. Місця для
встановлення систем безпеки для
дітей ISOFIX позначено в таблиці
абревіатурою IL.
Монтажні кронштейни ISOFIX
позначено на ярлику на спинці
сидіння.
Перед закріпленням дитячого
автокрісла відрегулюйте
підголівник у відповідному
положенні 3 41.
При використанні систем безпеки
для дітей з кріпленнями ISOFIX на
другому ряді сидінь, ми
рекомендуємо відрегулювати
відповідне зовнішнє крісло на
третьому положенні фіксації від
крайнього заднього положення (це
стосується сидінь базової
комплектації). Лаунж-сидіння, якщо
воно встановлене, має бути у
звичайному положенні 3 49.
Отвори кріплення Top-
tether
Отвори кріплення Top-tether
позначено символом дитячого
сидіння :.
Залежно від обладнання, яке може
встановлюватися в автомобілі для
деяких ринків, автомобіль може
мати два чи три отвори кріплення.
Установивши систему ISOFIX,
закріпіть ремінь Top-Tether в
отворах кріплення Top-Tether.
Пасок повинен проходити між
двома направляючими валиками
підголівника.

76Сидіння, підголівники
Місця для встановлення систем
безпеки для дітей ISOFIX
універсальної категорії позначено в таблиці абревіатурою IUF.

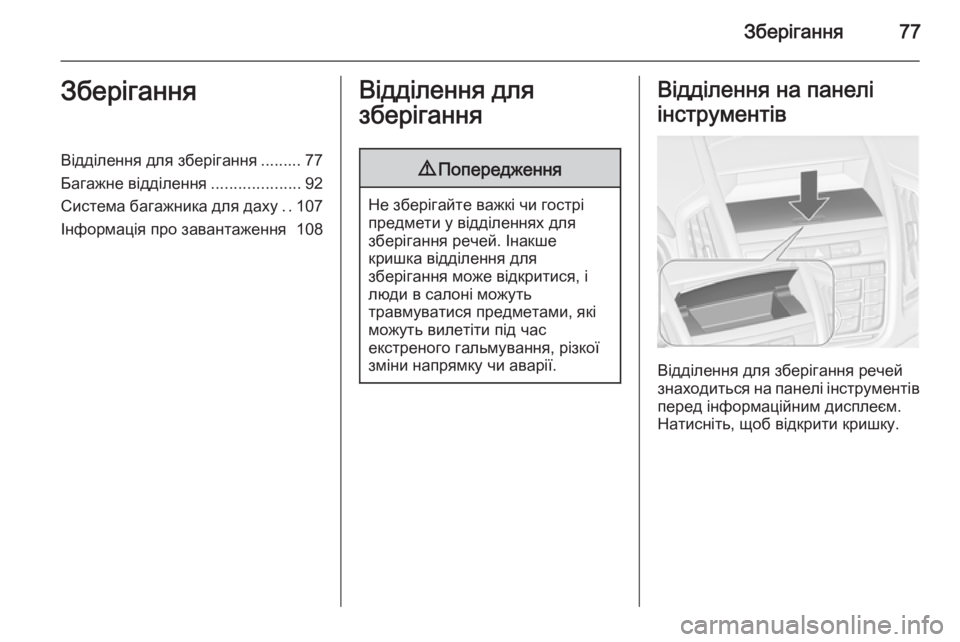

Зберігання77ЗберіганняВідділення для зберігання ......... 77
Багажне відділення ....................92
Система багажника для даху ..107
Інформація про завантаження 108Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.
Відділення на панелі
інструментів
Відділення для зберігання речей
знаходиться на панелі інструментів перед інформаційним дисплеєм.
Натисніть, щоб відкрити кришку.

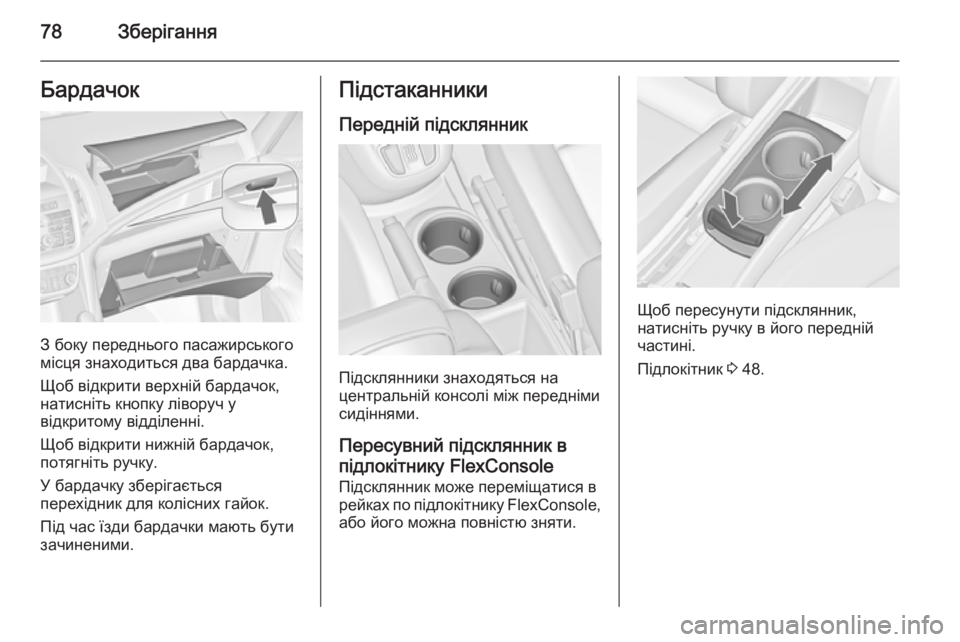

78ЗберіганняБардачок
З боку переднього пасажирського
місця знаходиться два бардачка.
Щоб відкрити верхній бардачок, натисніть кнопку ліворуч у
відкритому відділенні.
Щоб відкрити нижній бардачок, потягніть ручку.
У бардачку зберігається
перехідник для колісних гайок.
Під час їзди бардачки мають бути
зачиненими.
Підстаканники
Передній підсклянник
Підсклянники знаходяться на
центральній консолі між передніми
сидіннями.
Пересувний підсклянник впідлокітнику FlexConsole
Підсклянник може переміщатися в
рейках по підлокітнику FlexConsole,
або його можна повністю зняти.
Щоб пересунути підсклянник,
натисніть ручку в його передній
частині.
Підлокітник 3 48.
