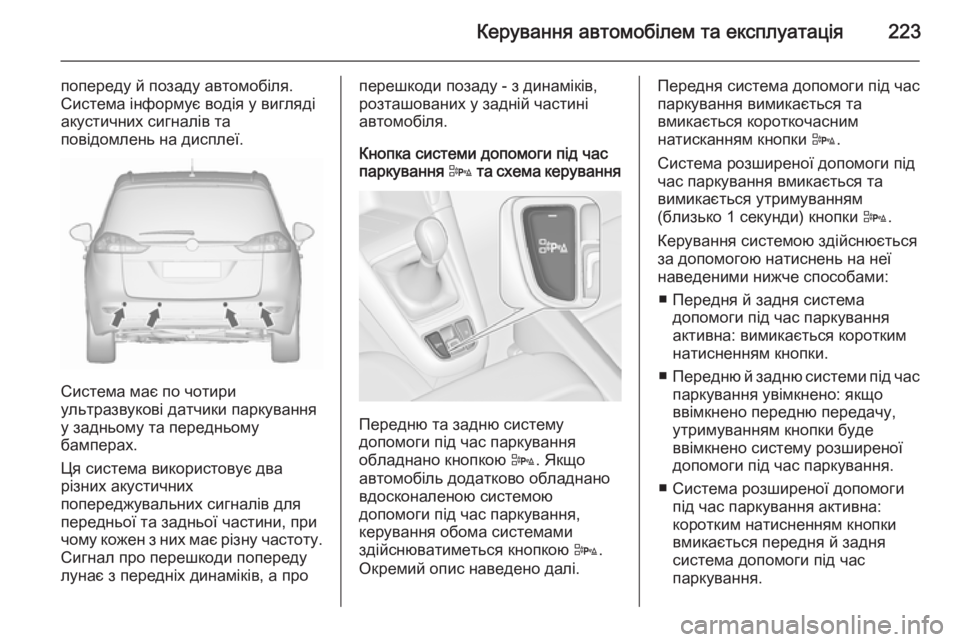

Керування автомобілем та експлуатація223
попереду й позаду автомобіля.
Система інформує водія у вигляді
акустичних сигналів та
повідомлень на дисплеї.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту. Сигнал про перешкоди попереду
лунає з передніх динаміків, а про
перешкоди позаду - з динаміків,
розташованих у задній частині
автомобіля.
Кнопка системи допомоги під час
паркування D та схема керування
Передню та задню систему
допомоги під час паркування
обладнано кнопкою D. Якщо
автомобіль додатково обладнано вдосконаленою системою
допомоги під час паркування,
керування обома системами
здійснюватиметься кнопкою D.
Окремий опис наведено далі.
Передня система допомоги під час
паркування вимикається та
вмикається короткочасним
натисканням кнопки D.
Система розширеної допомоги під
час паркування вмикається та
вимикається утримуванням
(близько 1 секунди) кнопки D.
Керування системою здійснюється
за допомогою натиснень на неї
наведеними нижче способами:
■ Передня й задня система допомоги під час паркування
активна: вимикається коротким
натисненням кнопки.
■ Передню й задню системи під час
паркування увімкнено: якщо
ввімкнено передню передачу,
утримуванням кнопки буде
ввімкнено систему розширеної
допомоги під час паркування.
■ Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.

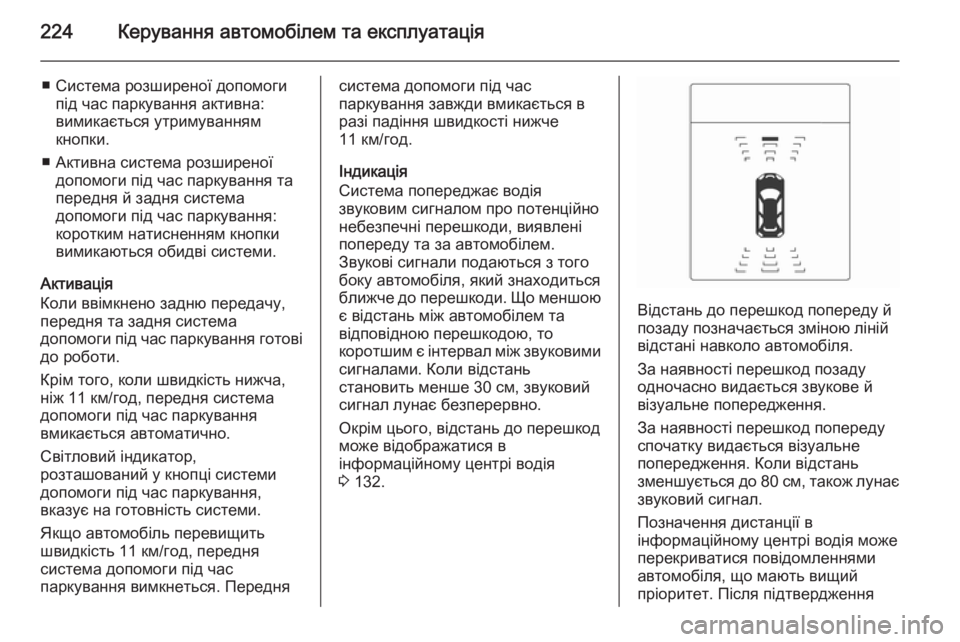

224Керування автомобілем та експлуатація
■ Система розширеної допомогипід час паркування активна:
вимикається утримуванням
кнопки.
■ Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові
до роботи.
Крім того, коли швидкість нижча, ніж 11 км/год, передня система
допомоги під час паркування
вмикається автоматично.
Світловий індикатор,
розташований у кнопці системи
допомоги під час паркування,
вказує на готовність системи.
Якщо автомобіль перевищить
швидкість 11 км/год, передня
система допомоги під час
паркування вимкнеться. Переднясистема допомоги під час
паркування завжди вмикається в
разі падіння швидкості нижче
11 км/год.
Індикація
Система попереджає водія
звуковим сигналом про потенційно небезпечні перешкоди, виявлені
попереду та за автомобілем.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
може відображатися в
інформаційному центрі водія
3 132.
Відстань до перешкод попереду й
позаду позначається зміною ліній
відстані навколо автомобіля.
За наявності перешкод позаду одночасно видається звукове й
візуальне попередження.
За наявності перешкод попереду
спочатку видається візуальне
попередження. Коли відстань
зменшується до 80 см, також лунає звуковий сигнал.
Позначення дистанції в
інформаційному центрі водія може
перекриватися повідомленнями
автомобіля, що мають вищий
пріоритет. Після підтвердження

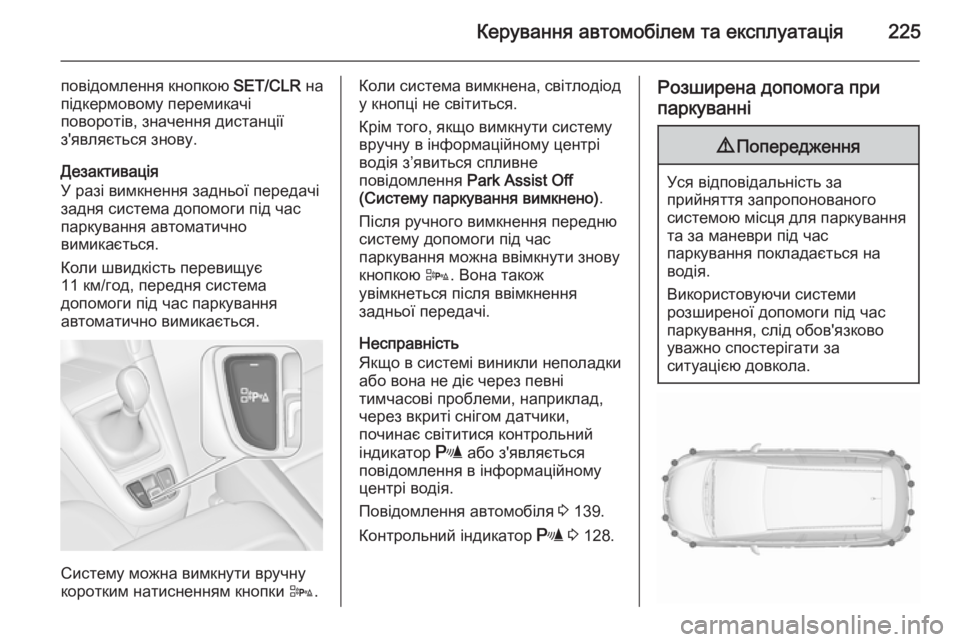

Керування автомобілем та експлуатація225
повідомлення кнопкою SET/CLR на
підкермовому перемикачі
поворотів, значення дистанції
з'являється знову.
Дезактивація
У разі вимкнення задньої передачі
задня система допомоги під час
паркування автоматично
вимикається.
Коли швидкість перевищує
11 км/год, передня система
допомоги під час паркування
автоматично вимикається.
Систему можна вимкнути вручну
коротким натисненням кнопки D.
Коли система вимкнена, світлодіод
у кнопці не світиться.
Крім того, якщо вимкнути систему вручну в інформаційному центрі
водія з’явиться спливне
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Після ручного вимкнення передню систему допомоги під час
паркування можна ввімкнути знову
кнопкою D. Вона також
увімкнеться після ввімкнення
задньої передачі.
Несправність
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
через вкриті снігом датчики,
починає світитися контрольний
індикатор r або з'являється
повідомлення в інформаційному
центрі водія.
Повідомлення автомобіля 3 139.
Контрольний індикатор r 3 128.Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов'язково
уважно спостерігати за
ситуацією довкола.

226Керування автомобілем та експлуатація
Розширена система допомоги під
час паркування відображує в
інформаційному центрі водія
інструкції та відтворює звукові
сигнали, керуючись якими водій
може припаркуватися в належному
місці. Водій має керувати кермом, а також, прискоренням,
гальмуванням, та перемиканням
передач.
Система використовує датчики
допоміжної системи під час
паркування в поєднанні з двома
додатковими датчиками,
розташованими по обидва боки переднього та заднього бампера.
Кнопка системи допомоги під час
паркування D та схема керування
Для керування вдосконаленою
системою допомоги під час
паркування, а також передньою та
задньою системами допомоги під
час паркування (див. опис у
попередніх розділах)
використовується кнопка D.Передня система допомоги під час
паркування вимикається та
вмикається короткочасним
натисканням кнопки D.
Система розширеної допомоги під
час паркування вмикається та
вимикається утримуванням
(близько 1 секунди) кнопки D.
Керування системою здійснюється
за допомогою натиснень на неї
наведеними нижче способами:
■ Передня й задня система допомоги під час паркування
активна: вимикається коротким
натисненням кнопки.
■ Передню й задню системи під час
паркування увімкнено: якщо
ввімкнено передню передачу,
утримуванням кнопки буде
ввімкнено систему розширеної
допомоги під час паркування.
■ Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.■ Система розширеної допомоги під час паркування активна:
вимикається утримуванням
кнопки.
■ Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть D приблизно на
одну секунду.

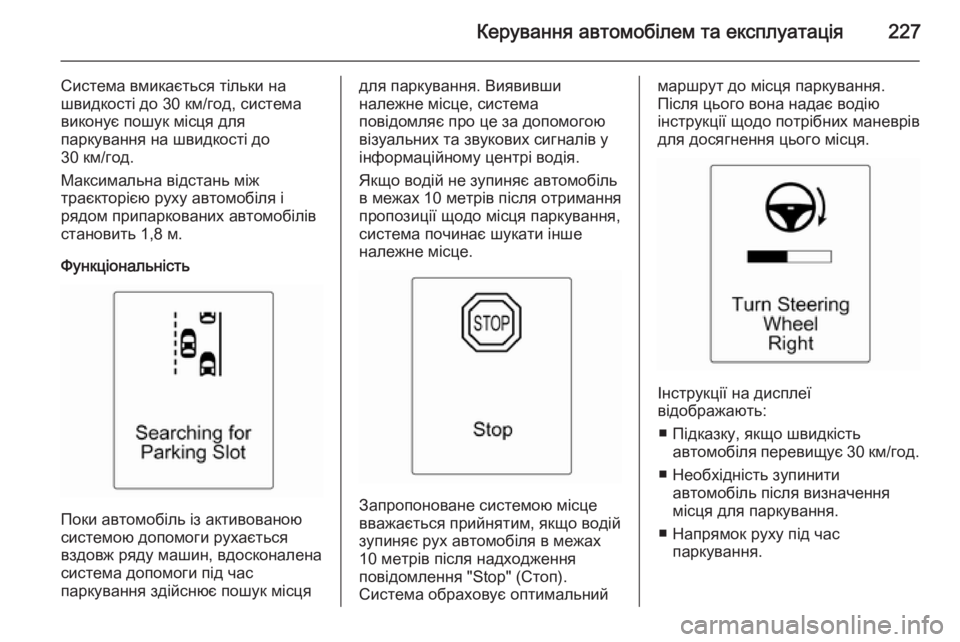

Керування автомобілем та експлуатація227
Система вмикається тільки на
швидкості до 30 км/год, система
виконує пошук місця для
паркування на швидкості до
30 км/год.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Функціональність
Поки автомобіль із активованою
системою допомоги рухається
вздовж ряду машин, вдосконалена
система допомоги під час
паркування здійснює пошук місця
для паркування. Виявивши
належне місце, система
повідомляє про це за допомогою
візуальних та звукових сигналів у
інформаційному центрі водія.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця паркування,
система починає шукати інше
належне місце.
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення "Stop" (Стоп).
Система обраховує оптимальний
маршрут до місця паркування.
Після цього вона надає водію
інструкції щодо потрібних маневрів
для досягнення цього місця.
Інструкції на дисплеї
відображають:
■ Підказку, якщо швидкість автомобіля перевищує 30 км/год .
■ Необхідність зупинити автомобіль після визначення
місця для паркування.
■ Напрямок руху під час паркування.

228Керування автомобілем та експлуатація
■ Положення керма під часпаркування.
■ Для деяких інструкцій відображається індикатор
виконання.
У разі виконання успішного
маневру відображається символ
досягнення цілі.
Під час паркування слід уважно
слідкувати за звуками, які видають передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони паркування
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
розпізнавати місця для паркування
з боку водія, увімкніть указівник
поворотів з боку водія під час
пошуку.
Щойно указівник поворотів
вимикається, система знову
розпочинає пошук місця для
паркування з боку пасажира.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в
інформаційному центрі водія
можуть заміщуватися
повідомленнями автомобіля з
вищим пріоритетом. Після
підтвердження повідомлення
кнопкою SET/CLR на важелі
перемикання сигналів повороту
знову відобразяться вказівкисистеми розширеної допомоги під
час паркування. Маневрування для паркування можна буде
продовжити.
Дезактивація
Систему можна дезактивувати
одним із таких способів:
■ коротким натисненням кнопки D , якщо ввімкнена система
розширеної допомоги під час паркування та передня й задня
система допомоги під час
паркування
■ утримуванням кнопки D, якщо
ввімкнена система розширеної
допомоги під час паркування
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год
■ вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водія

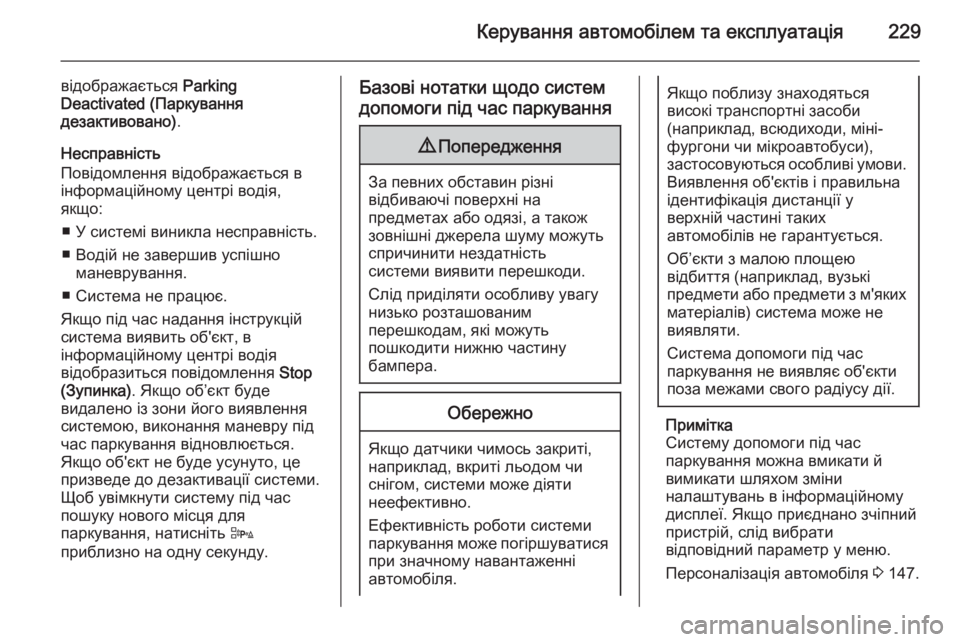

Керування автомобілем та експлуатація229
відображається Parking
Deactivated (Паркування
дезактивовано) .
Несправність
Повідомлення відображається в
інформаційному центрі водія,
якщо:
■ У системі виникла несправність.
■ Водій не завершив успішно маневрування.
■ Система не працює.
Якщо під час надання інструкцій
система виявить об'єкт, в
інформаційному центрі водія
відобразиться повідомлення Stop
(Зупинка) . Якщо об’єкт буде
видалено із зони його виявлення
системою, виконання маневру під
час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Щоб увімкнути систему під час
пошуку нового місця для
паркування, натисніть D
приблизно на одну секунду.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Систему допомоги під час
паркування можна вмикати й
вимикати шляхом зміни
налаштувань в інформаційному
дисплеї. Якщо приєднано зчіпний
пристрій, слід вибрати
відповідний параметр у меню.
Персоналізація автомобіля 3 147.

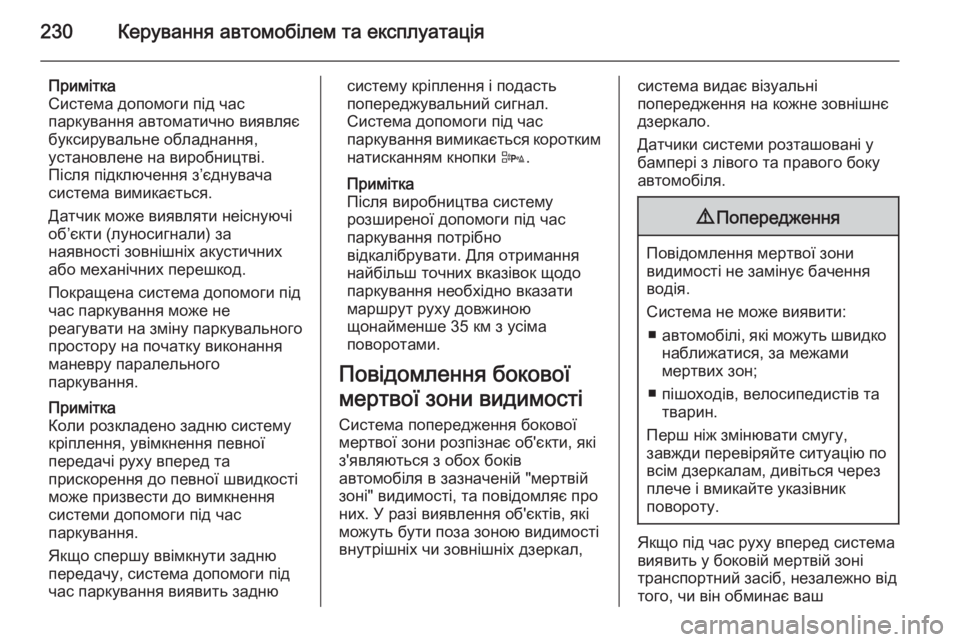

230Керування автомобілем та експлуатація
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Коли розкладено задню систему
кріплення, увімкнення певної
передачі руху вперед та
прискорення до певної швидкості
може призвести до вимкнення
системи допомоги під час
паркування.
Якщо спершу ввімкнути задню
передачу, система допомоги під час паркування виявить заднюсистему кріплення і подасть
попереджувальний сигнал.
Система допомоги під час
паркування вимикається коротким
натисканням кнопки D.
Примітка
Після виробництва систему
розширеної допомоги під час
паркування потрібно
відкалібрувати. Для отримання
найбільш точних вказівок щодо
паркування необхідно вказати
маршрут руху довжиною
щонайменше 35 км з усіма
поворотами.
Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає об'єкти, які
з'являються з обох боків
автомобіля в зазначеній "мертвій
зоні" видимості, та повідомляє про
них. У разі виявлення об'єктів, які
можуть бути поза зоною видимості
внутрішніх чи зовнішніх дзеркал,система видає візуальні
попередження на кожне зовнішнє
дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ автомобілі, які можуть швидко
наближатися, за межами
мертвих зон;
■ пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
