Догляд за автомобілем271
2. Поверніть тримач лампи протигодинникової стрілки та вийміть
його з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку.
Задні протитуманні фари
Доступ до ламп можна отримати з днища автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
3. Замініть та вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
Перевірка ламп
Увімкніть систему запалювання,
активуйте та перевірте всі ліхтарі.

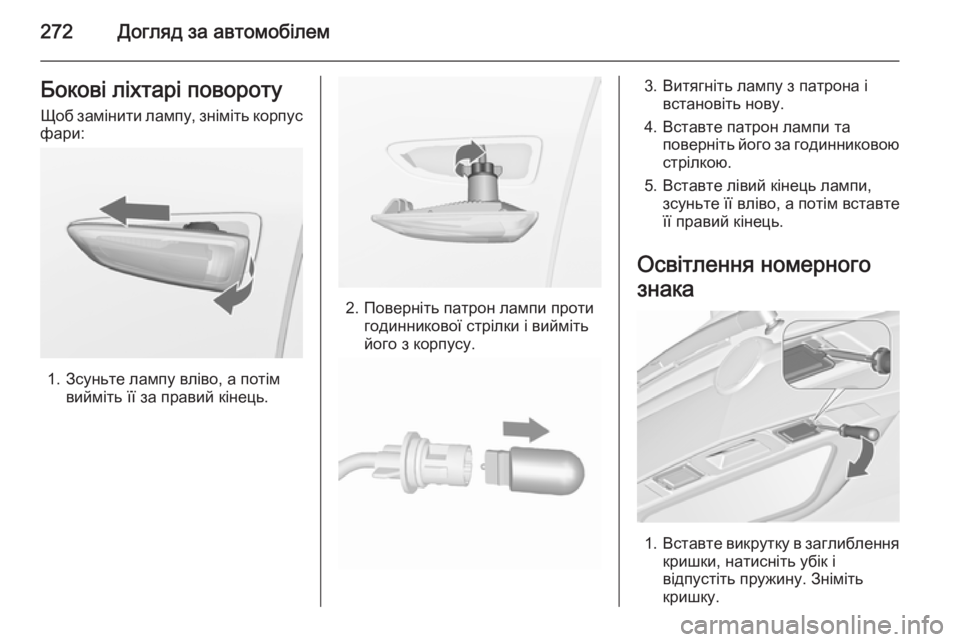

272Догляд за автомобілемБокові ліхтарі поворотуЩоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину. Зніміть
кришку.

Догляд за автомобілем273

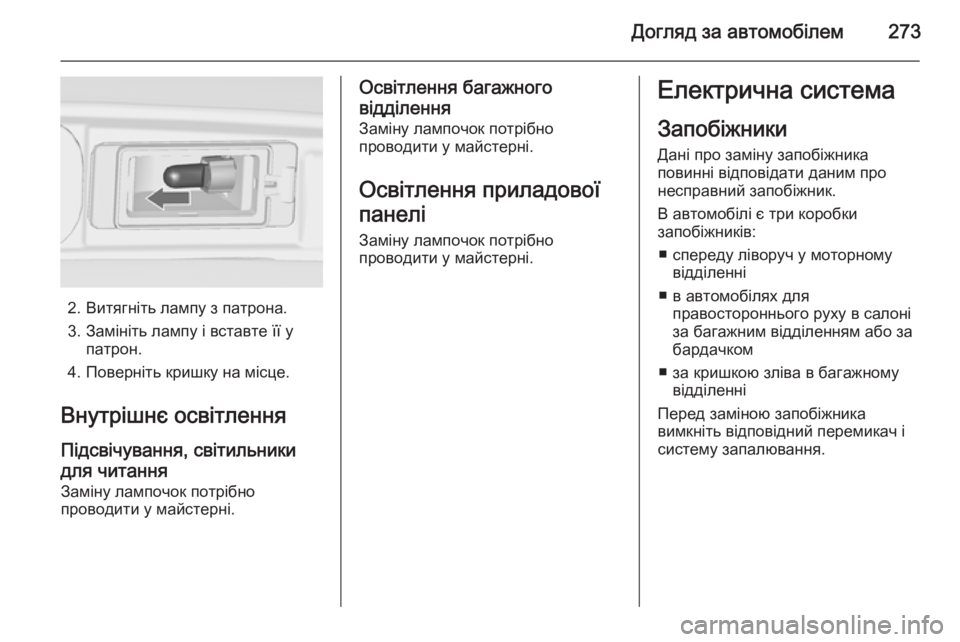

2. Витягніть лампу з патрона.
3. Замініть лампу і вставте її у патрон.
4. Поверніть кришку на місце.
Внутрішнє освітлення
Підсвічування, світильники
для читання Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової панелі Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відділенні
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком
■ за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.

274Догляд за автомобілем

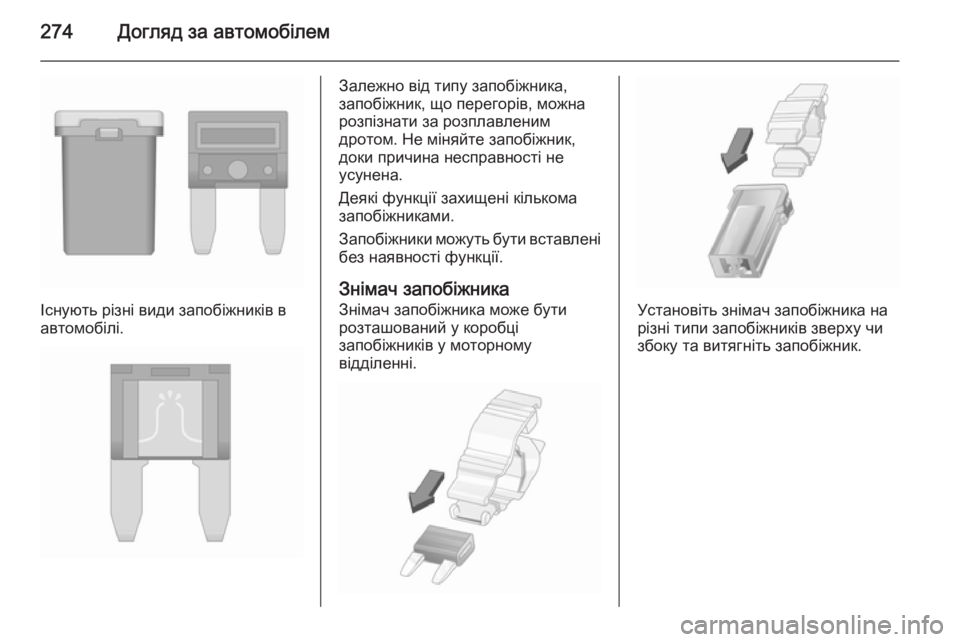

Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не міняйте запобіжник,
доки причина несправності не
усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

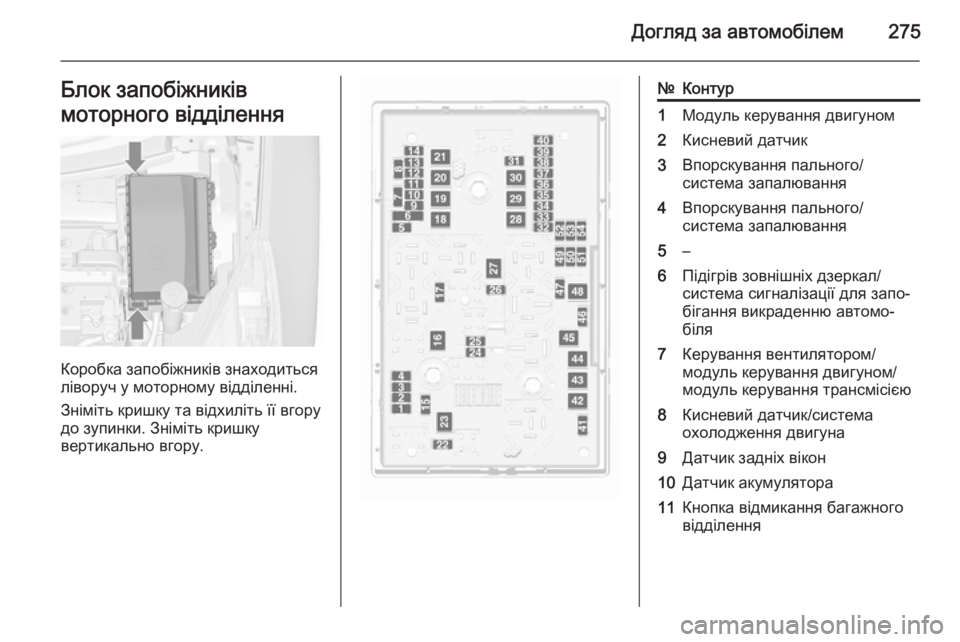

Догляд за автомобілем275Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.
№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального/
система запалювання4Впорскування пального/
система запалювання5–6Підігрів зовнішніх дзеркал/
система сигналізації для запо‐
бігання викраденню автомо‐
біля7Керування вентилятором/
модуль керування двигуном/
модуль керування трансмісією8Кисневий датчик/система
охолодження двигуна9Датчик задніх вікон10Датчик акумулятора11Кнопка відмикання багажного
відділення

276Догляд за автомобілем
№Контур12Система адаптивного світла
фар/автоматичне керування
освітленням13ABS14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари№Контур27Підігрів дизельного пального28Система стоп-старт29Електричне стоянкове гальмо30ABS31Адаптивний круїз-контроль32Подушка безпеки33Система адаптивного світла
фар/автоматичне керування
освітленням34Рециркуляція вихлопних газів35Зовнішнє дзеркало/датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Омивач лобового скла/омивач
заднього скла41Дальнє світло правої фари
(галоген)№Контур42Вентилятор радіатора43Очисник лобового скла44Очисник лобового скла45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання нахилу світла
фар/система адаптивного
світла фар51Заслінка повітропроводу52Допоміжний обігрівач/
дизельний двигун53Модуль керування трансмі‐
сією/модуль керування
двигуном54Вакуумний насос/блок панелі
приладів/вентиляція/система
опалення/система кондиціону‐
вання повітря

Догляд за автомобілем277

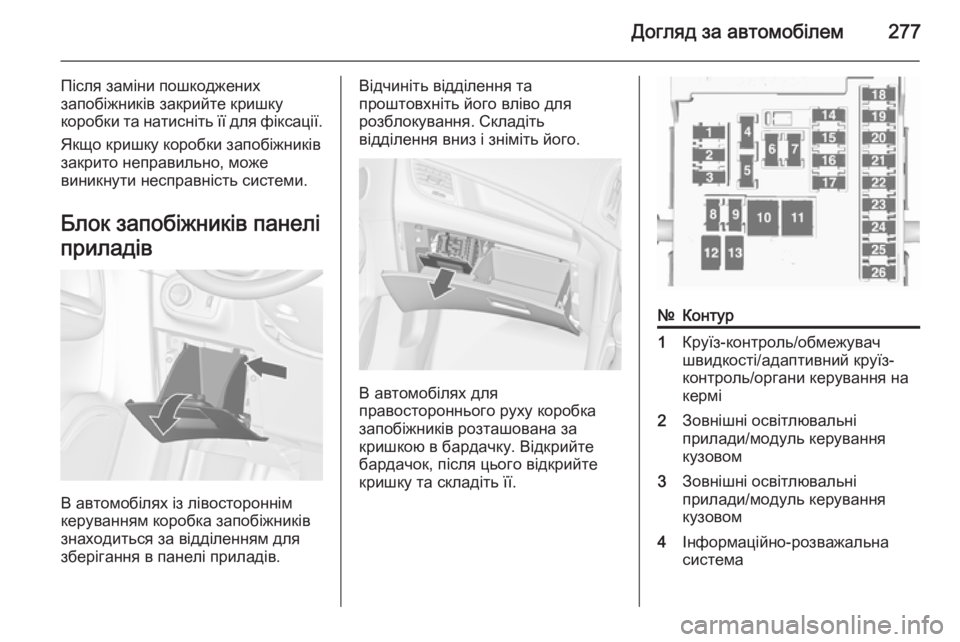

Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
№Контур1Круїз-контроль/обмежувач
швидкості/адаптивний круїз-
контроль/органи керування на
кермі2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система

278Догляд за автомобілем

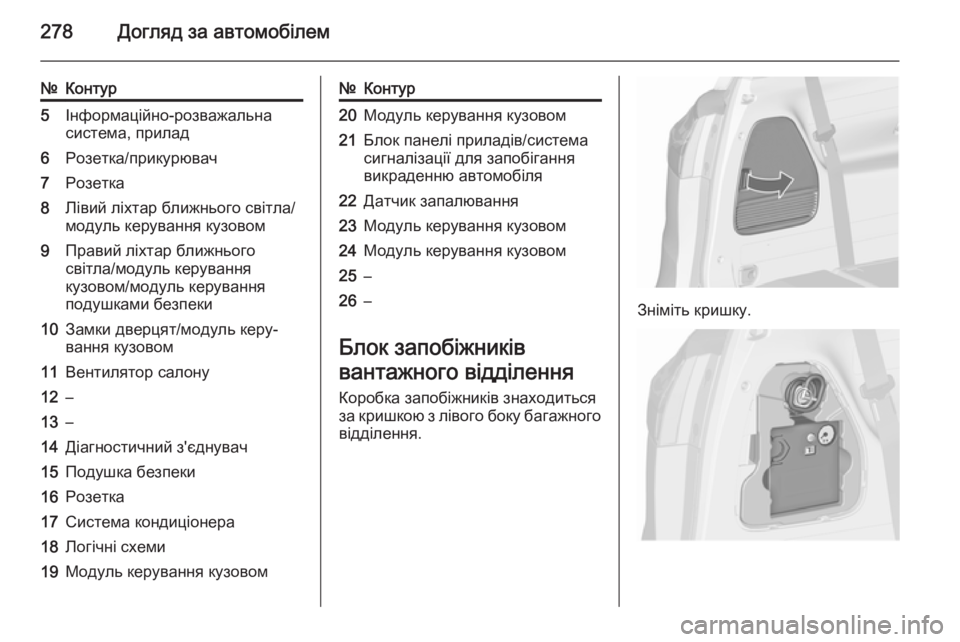

№Контур5Інформаційно-розважальна
система, прилад6Розетка/прикурювач7Розетка8Лівий ліхтар ближнього світла/
модуль керування кузовом9Правий ліхтар ближнього
світла/модуль керування
кузовом/модуль керування
подушками безпеки10Замки дверцят/модуль керу‐
вання кузовом11Вентилятор салону12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логічні схеми19Модуль керування кузовом№Контур20Модуль керування кузовом21Блок панелі приладів/система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання23Модуль керування кузовом24Модуль керування кузовом25–26–
Блок запобіжників
вантажного відділення Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.
Зніміть кришку.
