2015.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

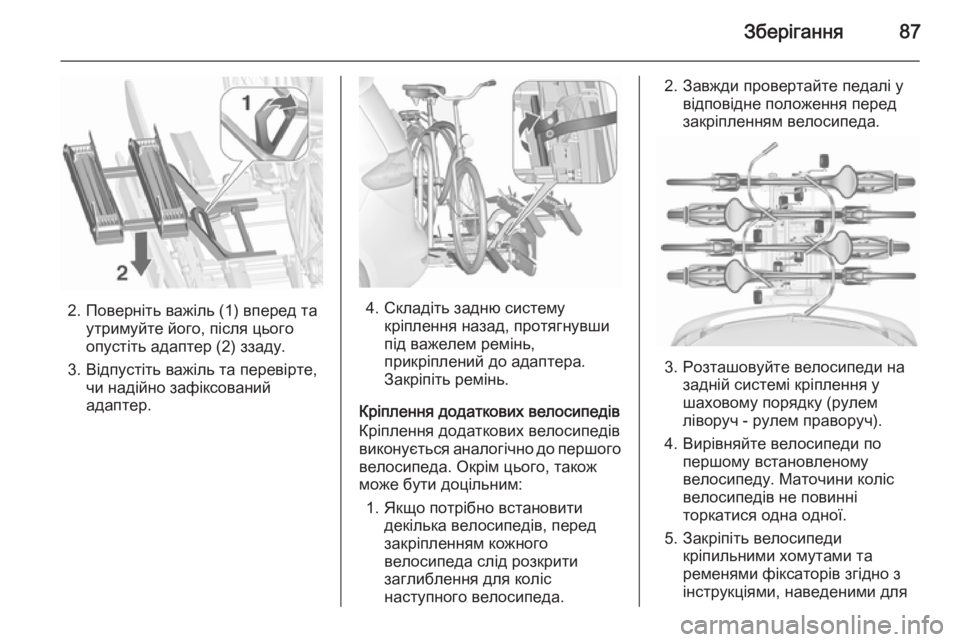

Зберігання87
2. Поверніть важіль (1) вперед таутримуйте його, після цього
опустіть адаптер (2) ззаду.
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.4. Складіть задню систему кріплення назад, протягнувши
під важелем ремінь,
прикріплений до адаптера.
Закріпіть ремінь.
Кріплення додаткових велосипедів
Кріплення додаткових велосипедів
виконується аналогічно до першого
велосипеда. Окрім цього, також
може бути доцільним:
1. Якщо потрібно встановити декілька велосипедів, перед
закріпленням кожного
велосипеда слід розкрити
заглиблення для коліс
наступного велосипеда.
2. Завжди провертайте педалі у відповідне положення перед
закріпленням велосипеда.
3. Розташовуйте велосипеди на задній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
4. Вирівняйте велосипеди по першому встановленому
велосипеду. Маточини коліс
велосипедів не повинні
торкатися одна одної.
5. Закріпіть велосипеди кріпильними хомутами та
ременями фіксаторів згідно з
інструкціями, наведеними для

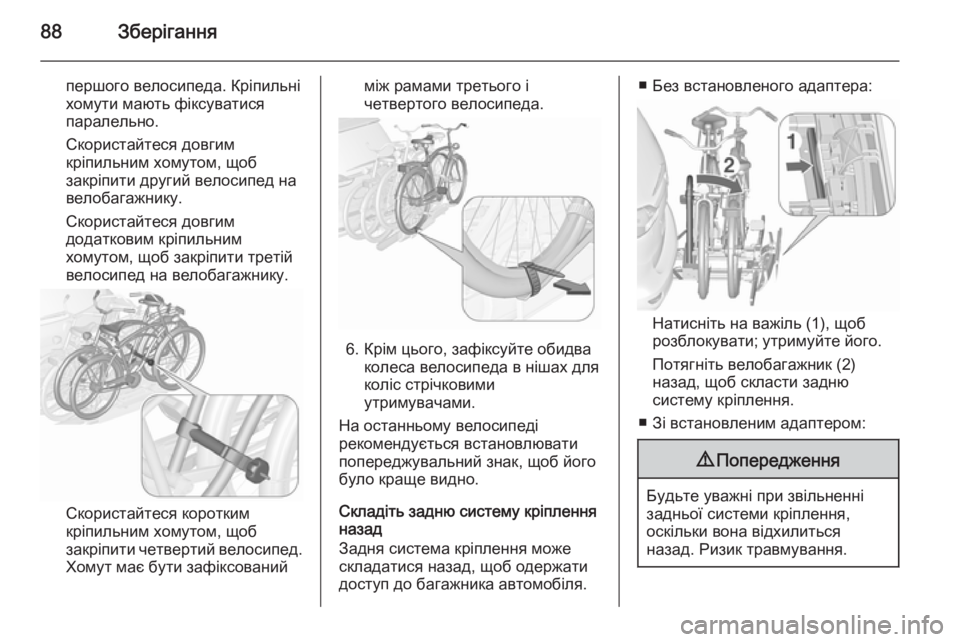

88Зберігання
першого велосипеда. Кріпильні
хомути мають фіксуватися
паралельно.
Скористайтеся довгим
кріпильним хомутом, щоб
закріпити другий велосипед на
велобагажнику.
Скористайтеся довгим
додатковим кріпильним
хомутом, щоб закріпити третій
велосипед на велобагажнику.
Скористайтеся коротким
кріпильним хомутом, щоб
закріпити четвертий велосипед. Хомут має бути зафіксований
між рамами третього і
четвертого велосипеда.
6. Крім цього, зафіксуйте обидва колеса велосипеда в нішах для
коліс стрічковими
утримувачами.
На останньому велосипеді
рекомендується встановлювати
попереджувальний знак, щоб його
було краще видно.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб одержати
доступ до багажника автомобіля.
■ Без встановленого адаптера:
Натисніть на важіль (1), щоб
розблокувати; утримуйте його.
Потягніть велобагажник (2)
назад, щоб скласти задню
систему кріплення.
■ Зі встановленим адаптером:
9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.

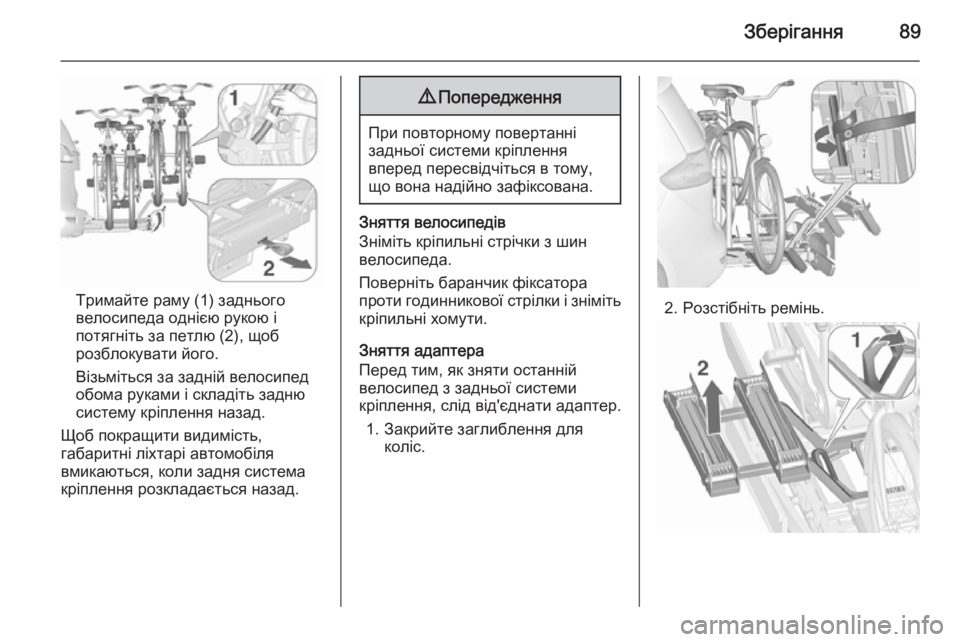

Зберігання89
Тримайте раму (1) заднього
велосипеда однією рукою і
потягніть за петлю (2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.
9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть кріпильні стрічки з шин
велосипеда.
Поверніть баранчик фіксатора
проти годинникової стрілки і зніміть кріпильні хомути.
Зняття адаптера
Перед тим, як зняти останній
велосипед з задньої системи
кріплення, слід від'єднати адаптер.
1. Закрийте заглиблення для коліс.
2. Розстібніть ремінь.

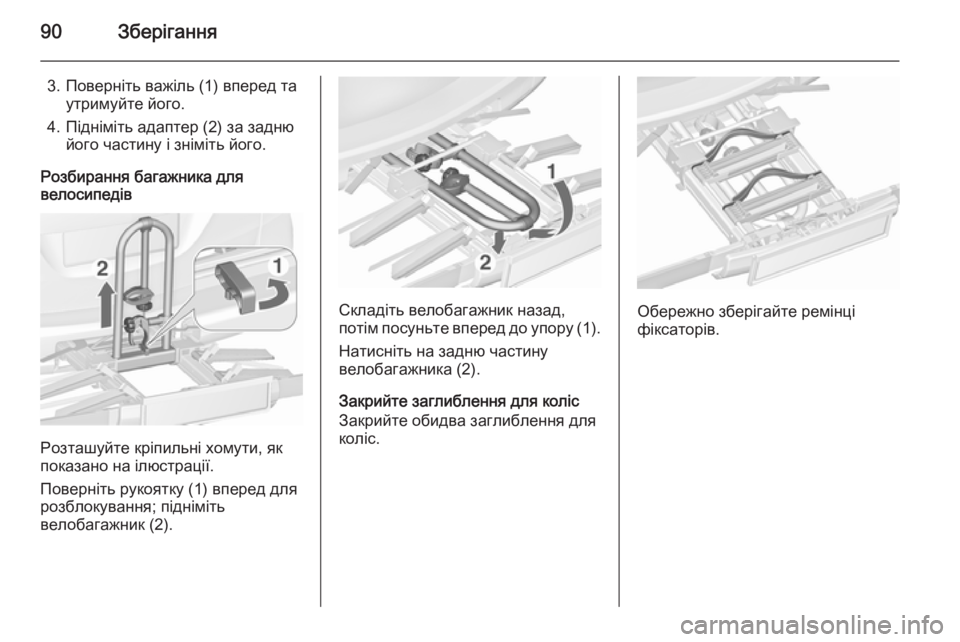

90Зберігання
3. Поверніть важіль (1) вперед таутримуйте його.
4. Підніміть адаптер (2) за задню його частину і зніміть його.
Розбирання багажника для
велосипедів
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку (1) вперед для
розблокування; підніміть
велобагажник (2).
Складіть велобагажник назад,
потім посуньте вперед до упору (1).
Натисніть на задню частину
велобагажника (2).
Закрийте заглиблення для коліс
Закрийте обидва заглиблення для
коліс.Обережно зберігайте ремінці
фіксаторів.

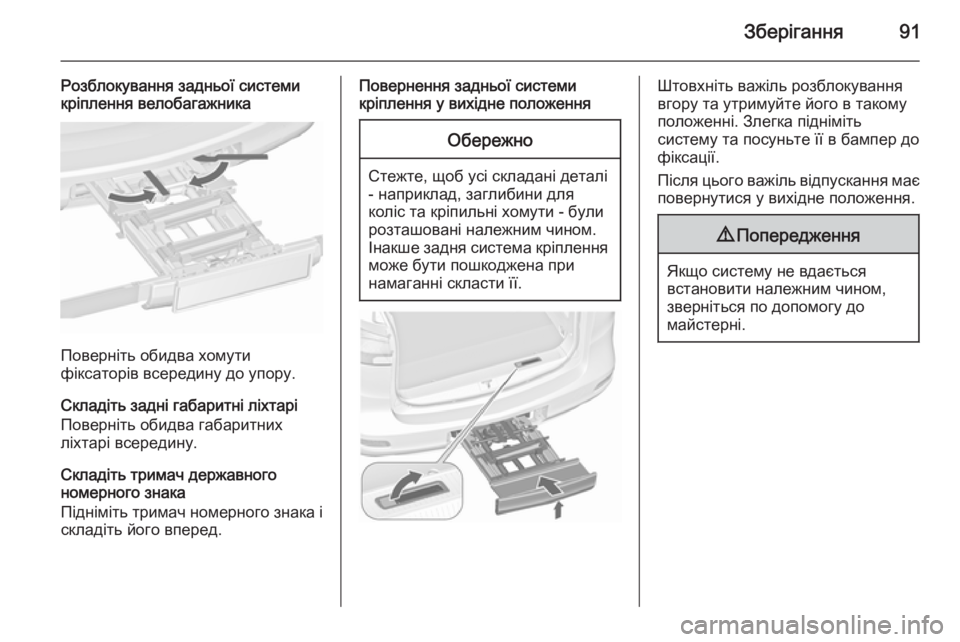

Зберігання91
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Складіть задні габаритні ліхтарі
Поверніть обидва габаритних
ліхтарі всередину.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему та посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.

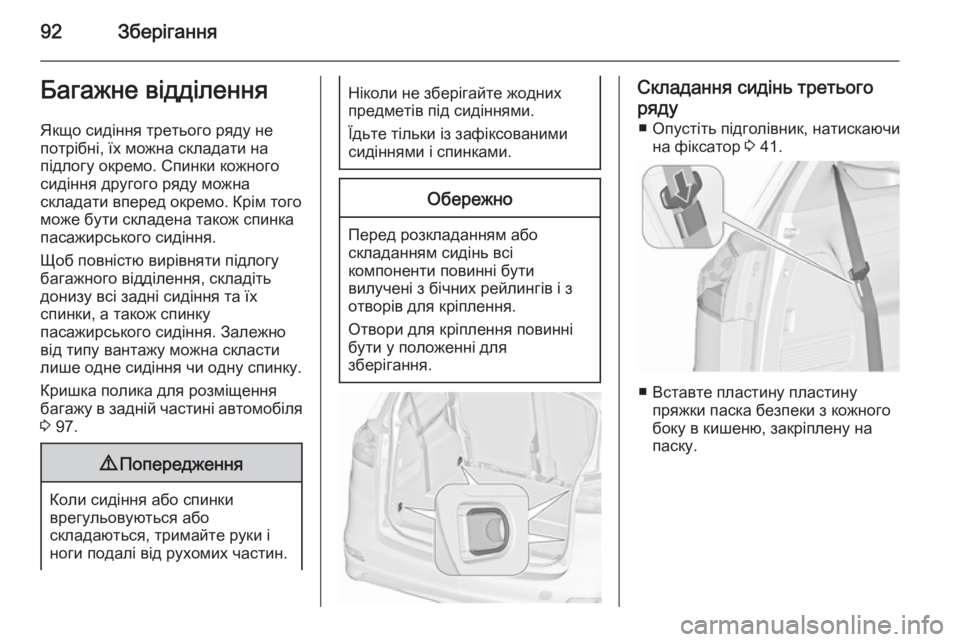

92ЗберіганняБагажне відділенняЯкщо сидіння третього ряду не
потрібні, їх можна складати на
підлогу окремо. Спинки кожного
сидіння другого ряду можна
складати вперед окремо. Крім того
може бути складена також спинка
пасажирського сидіння.
Щоб повністю вирівняти підлогу
багажного відділення, складіть
донизу всі задні сидіння та їх
спинки, а також спинку
пасажирського сидіння. Залежно
від типу вантажу можна скласти
лише одне сидіння чи одну спинку.
Кришка полика для розміщення
багажу в задній частині автомобіля
3 97.9 Попередження
Коли сидіння або спинки
врегульовуються або
складаються, тримайте руки і ноги подалі від рухомих частин.
Ніколи не зберігайте жодних
предметів під сидіннями.
Їдьте тільки із зафіксованими
сидіннями і спинками.Обережно
Перед розкладанням або
складанням сидінь всі
компоненти повинні бути
вилучені з бічних рейлингів і з
отворів для кріплення.
Отвори для кріплення повинні
бути у положенні для
зберігання.
Складання сидінь третього
ряду ■ Опустіть підголівник, натискаючи на фіксатор 3 41.
■ Вставте пластину пластину
пряжки паска безпеки з кожного
боку в кишеню, закріплену на паску.

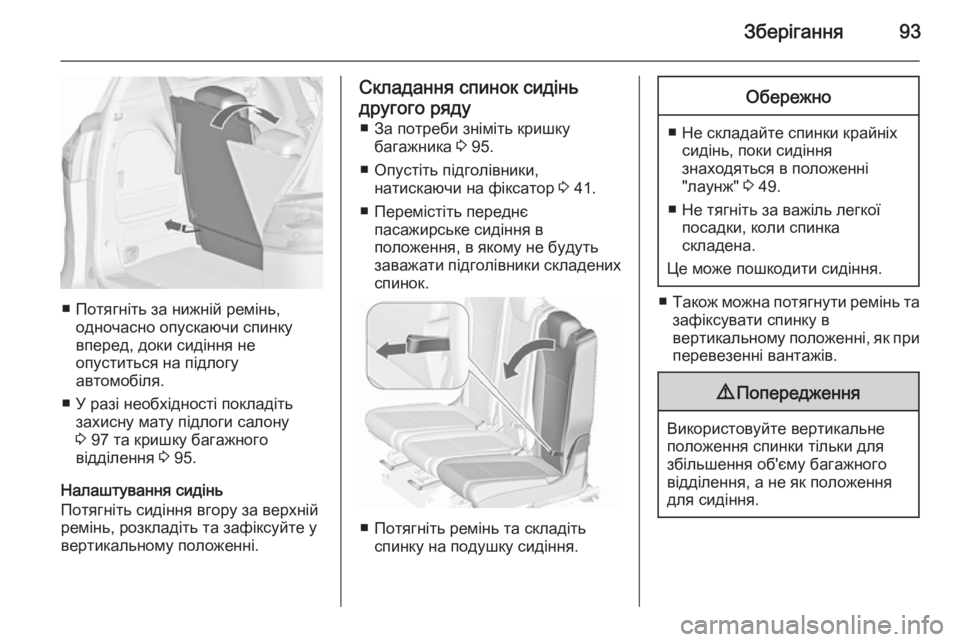

Зберігання93
■ Потягніть за нижній ремінь,одночасно опускаючи спинку
вперед, доки сидіння не
опуститься на підлогу
автомобіля.
■ У разі необхідності покладіть захисну мату підлоги салону
3 97 та кришку багажного
відділення 3 95.
Налаштування сидінь
Потягніть сидіння вгору за верхній
ремінь, розкладіть та зафіксуйте у вертикальному положенні.
Складання спинок сидінь
другого ряду ■ За потреби зніміть кришку багажника 3 95.
■ Опустіть підголівники, натискаючи на фіксатор 3 41.
■ Перемістіть переднє пасажирське сидіння в
положення, в якому не будуть
заважати підголівники складених спинок.
■ Потягніть ремінь та складіть спинку на подушку сидіння.
Обережно
■ Не складайте спинки крайніхсидінь, поки сидіння
знаходяться в положенні
"лаунж" 3 49.
■ Не тягніть за важіль легкої посадки, коли спинка
складена.
Це може пошкодити сидіння.
■ Також можна потягнути ремінь та
зафіксувати спинку в
вертикальному положенні, як при
перевезенні вантажів.
9 Попередження
Використовуйте вертикальне
положення спинки тільки для
збільшення об'єму багажного
відділення, а не як положення
для сидіння.

94Зберігання
Розкладання спинки
Підніміть спинку в вертикальне
положення. Потягніть за ремінь та
відрегулюйте нахил.
Пересвідчіться в тому, що всі
положення правильно зафіксовані.
9 Попередження
Керуйте автомобілем, лише
якщо спинки сидінь надійно
зафіксовано. В іншому випадку
існує ймовірність травмування
чи пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Складання спинки переднього
пасажирського сидіння
Якщо автомобіль має переднє
пасажирське сидіння з механізмом
розблокування, спинка сидіння
може бути складена донизу в
горизонтальне положення,
наприклад, для перевезення дуже
довгих предметів.
■ Опустіть підголівник, натискаючи на фіксатор 3 41.
■ Перемістіть переднє пасажирське сидіння в
положення, в якому підголівник
складеної спинки не торкається
панелі приладів.
■ Потягніть важіль на себе та складіть спинку на сидіння, після
цього відпустіть важіль. Перед
тим як опуститися в
горизонтальну позицію, спинка
може бути зафіксована в двох
положеннях. Зачекайте, доки
спинка сидіння зі звуком не стане
на місце.
Розкладання спинки ■ Потягніть важіль на себе та розкладіть спинку в потрібнеположення, після цього
відпустіть важіль. Зачекайте,
доки спинка сидіння зі звуком не
стане на місце.
■ Відрегулюйте сидіння та підголівник.
