2015.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

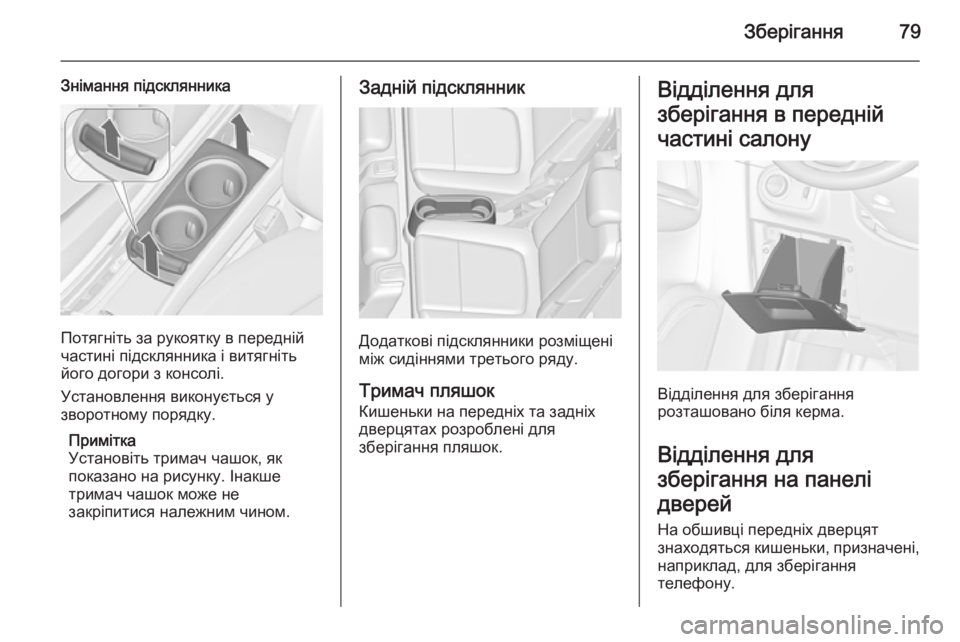

Зберігання79
Знімання підсклянника
Потягніть за рукоятку в передній
частині підсклянника і витягніть
його догори з консолі.
Установлення виконується у
зворотному порядку.
Примітка
Установіть тримач чашок, як
показано на рисунку. Інакше
тримач чашок може не
закріпитися належним чином.
Задній підсклянник
Додаткові підсклянники розміщені
між сидіннями третього ряду.
Тримач пляшок Кишеньки на передніх та задніх
дверцятах розроблені для
зберігання пляшок.
Відділення для
зберігання в передній
частині салону
Відділення для зберігання
розташовано біля керма.
Відділення для
зберігання на панелі
дверей
На обшивці передніх дверцят
знаходяться кишеньки, призначені, наприклад, для зберігання
телефону.

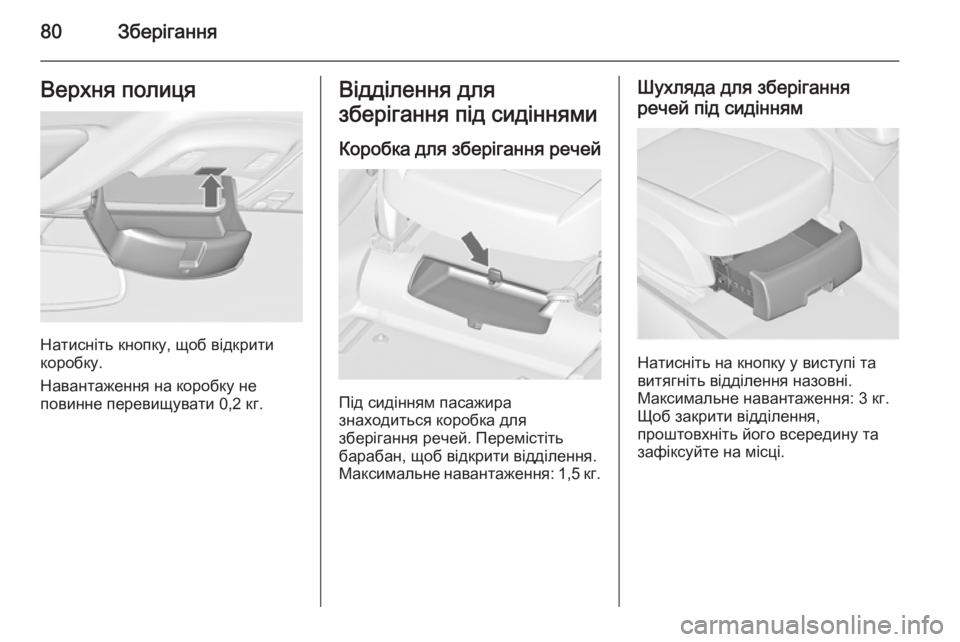

80ЗберіганняВерхня полиця
Натисніть кнопку, щоб відкрити
коробку.
Навантаження на коробку не
повинне перевищувати 0,2 кг.
Відділення для
зберігання під сидіннями
Коробка для зберігання речей
Під сидінням пасажира
знаходиться коробка для
зберігання речей. Перемістіть
барабан, щоб відкрити відділення.
Максимальне навантаження: 1,5 кг .
Шухляда для зберігання
речей під сидінням
Натисніть на кнопку у виступі та
витягніть відділення назовні.
Максимальне навантаження: 3 кг.
Щоб закрити відділення,
проштовхніть його всередину та
зафіксуйте на місці.

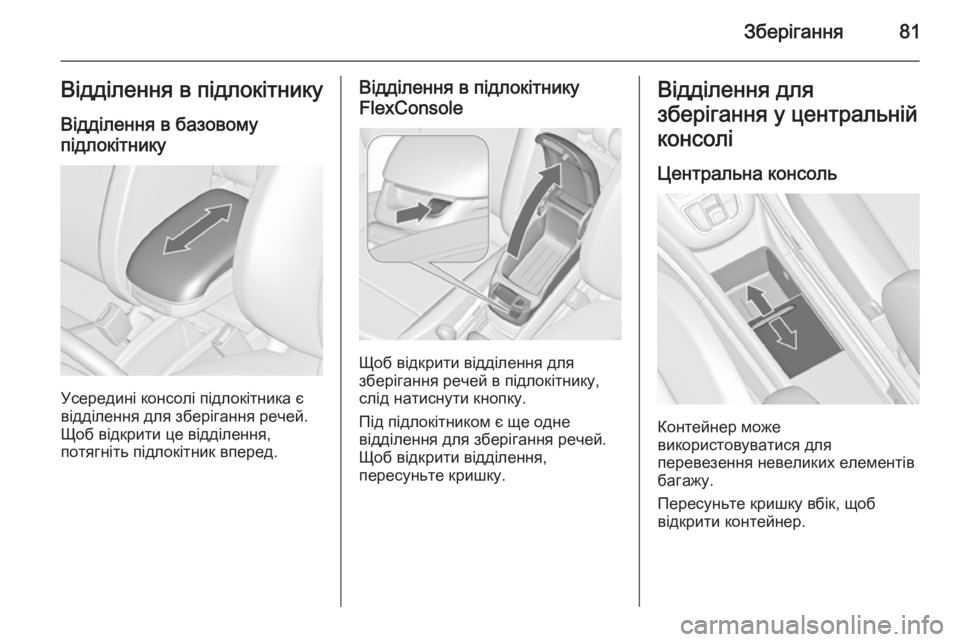

Зберігання81Відділення в підлокітникуВідділення в базовому
підлокітнику
Усередині консолі підлокітника є
відділення для зберігання речей.
Щоб відкрити це відділення,
потягніть підлокітник вперед.
Відділення в підлокітнику
FlexConsole
Щоб відкрити відділення для
зберігання речей в підлокітнику,
слід натиснути кнопку.
Під підлокітником є ще одне
відділення для зберігання речей.
Щоб відкрити відділення,
пересуньте кришку.
Відділення для
зберігання у центральній консолі
Центральна консоль
Контейнер може
використовуватися для
перевезення невеликих елементів багажу.
Пересуньте кришку вбік, щоб
відкрити контейнер.

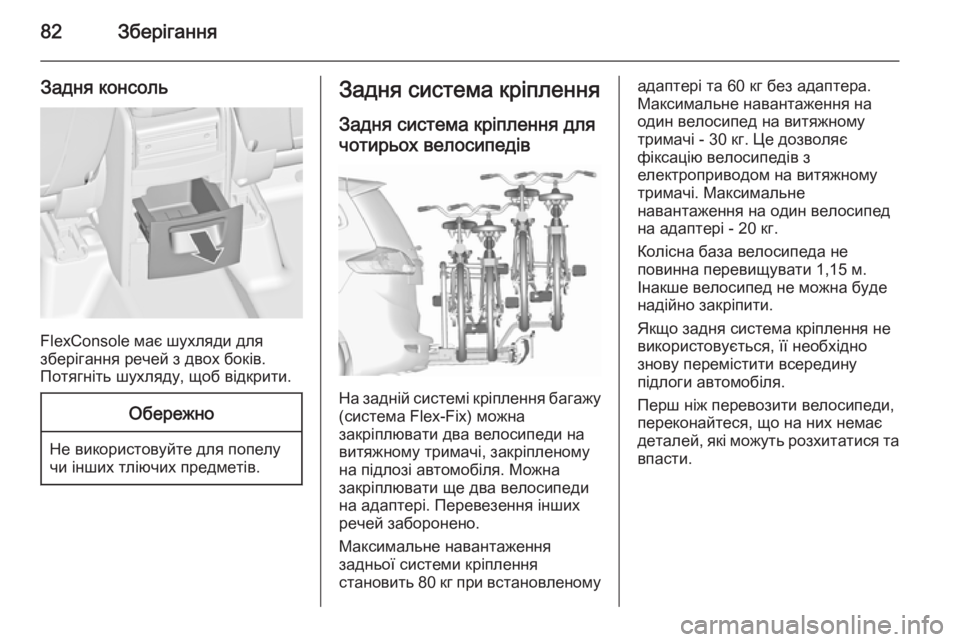

82Зберігання
Задня консоль
FlexConsole має шухляди для
зберігання речей з двох боків.
Потягніть шухляду, щоб відкрити.
Обережно
Не використовуйте для попелу
чи інших тліючих предметів.
Задня система кріплення
Задня система кріплення длячотирьох велосипедів
На задній системі кріплення багажу (система Flex-Fix) можна
закріплювати два велосипеди на
витяжному тримачі, закріпленому
на підлозі автомобіля. Можна
закріплювати ще два велосипеди
на адаптері. Перевезення інших
речей заборонено.
Максимальне навантаження
задньої системи кріплення
становить 80 кг при встановленому
адаптері та 60 кг без адаптера.
Максимальне навантаження на один велосипед на витяжному
тримачі - 30 кг. Це дозволяє
фіксацію велосипедів з
електроприводом на витяжному
тримачі. Максимальне
навантаження на один велосипед
на адаптері - 20 кг.
Колісна база велосипеда не
повинна перевищувати 1,15 м.
Інакше велосипед не можна буде
надійно закріпити.
Якщо задня система кріплення не
використовується, її необхідно
знову перемістити всередину
підлоги автомобіля.
Перш ніж перевозити велосипеди, переконайтеся, що на них немає
деталей, які можуть розхитатися та
впасти.

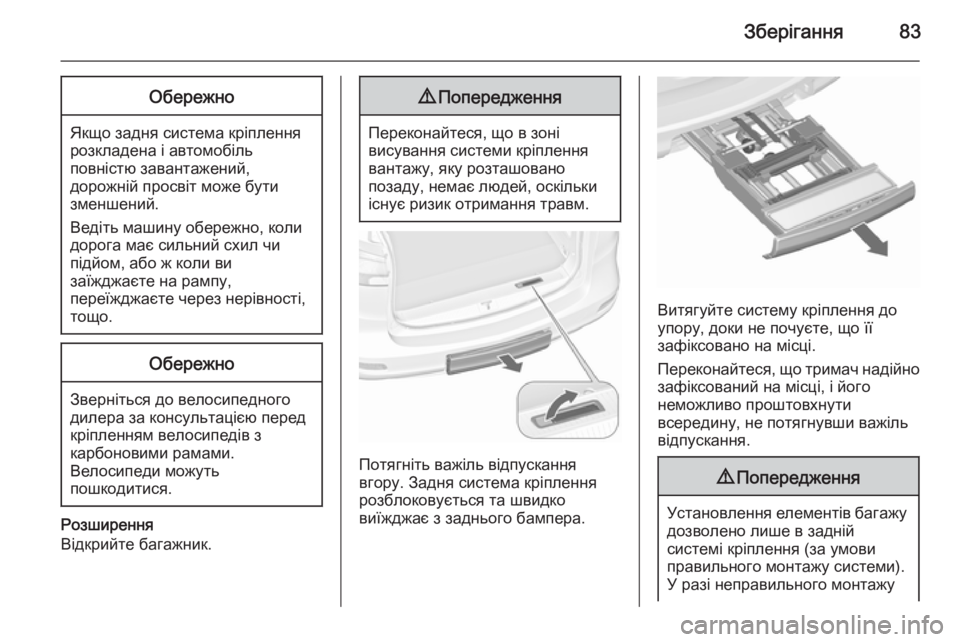

Зберігання83Обережно
Якщо задня система кріплення
розкладена і автомобіль
повністю завантажений,
дорожній просвіт може бути
зменшений.
Ведіть машину обережно, коли
дорога має сильний схил чи
підйом, або ж коли ви
заїжджаєте на рампу,
переїжджаєте через нерівності,
тощо.
Обережно
Зверніться до велосипедного
дилера за консультацією перед
кріпленням велосипедів з
карбоновими рамами.
Велосипеди можуть
пошкодитися.
Розширення
Відкрийте багажник.
9 Попередження
Переконайтеся, що в зоні
висування системи кріплення
вантажу, яку розташовано
позаду, немає людей, оскільки
існує ризик отримання травм.
Потягніть важіль відпускання
вгору. Задня система кріплення
розблоковується та швидко
виїжджає з заднього бампера.
Витягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно
зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
відпускання.
9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу

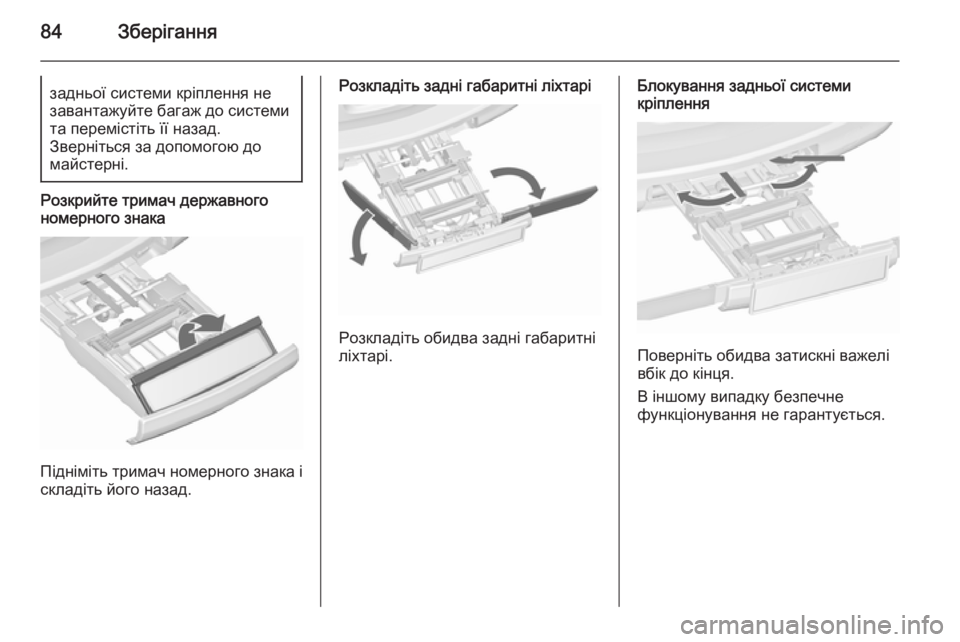

84Зберіганнязадньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.
Розкрийте тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його назад.
Розкладіть задні габаритні ліхтарі
Розкладіть обидва задні габаритні
ліхтарі.
Блокування задньої системи
кріплення
Поверніть обидва затискні важелі
вбік до кінця.
В іншому випадку безпечне
функціонування не гарантується.

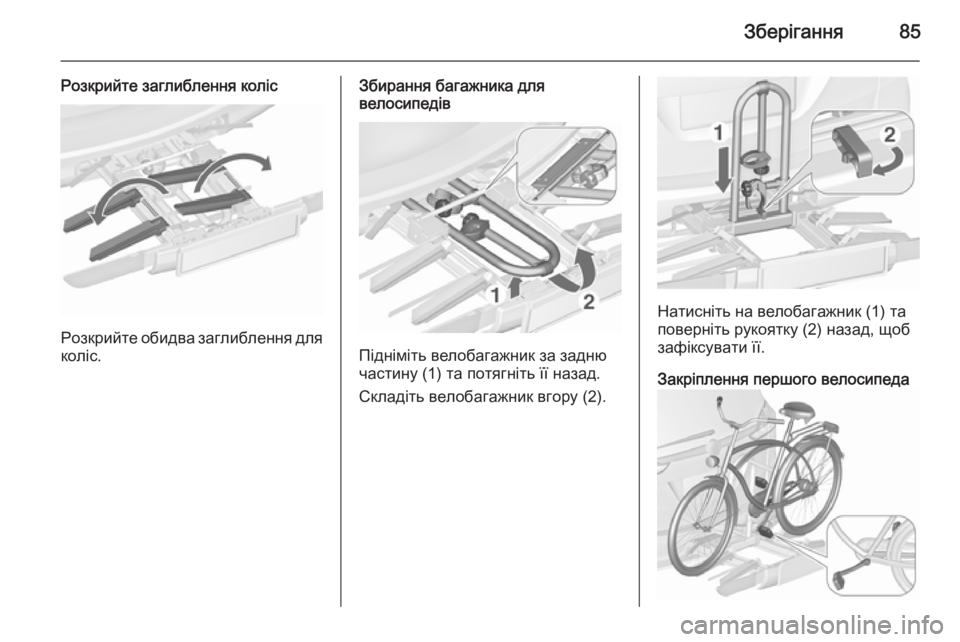

Зберігання85
Розкрийте заглиблення коліс
Розкрийте обидва заглиблення дляколіс.
Збирання багажника для
велосипедів
Підніміть велобагажник за задню
частину (1) та потягніть її назад.
Складіть велобагажник вгору (2).
Натисніть на велобагажник (1) та
поверніть рукоятку (2) назад, щоб
зафіксувати її.
Закріплення першого велосипеда

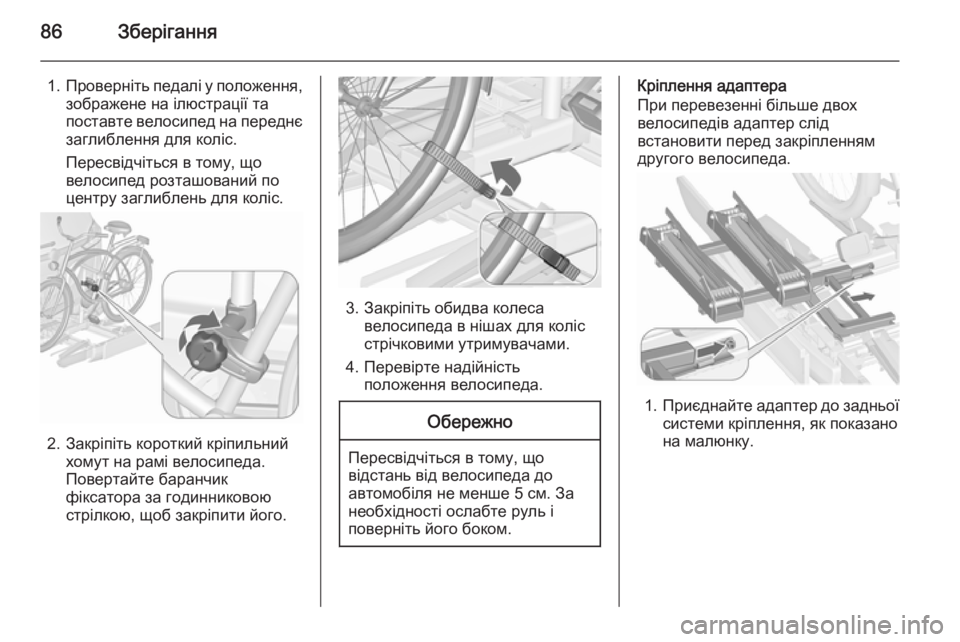

86Зберігання
1.Проверніть педалі у положення,
зображене на ілюстрації та
поставте велосипед на переднє заглиблення для коліс.
Пересвідчіться в тому, що
велосипед розташований по
центру заглиблень для коліс.
2. Закріпіть короткий кріпильний хомут на рамі велосипеда.Повертайте баранчик
фіксатора за годинниковою
стрілкою, щоб закріпити його.
3. Закріпіть обидва колеса велосипеда в нішах для коліс
стрічковими утримувачами.
4. Перевірте надійність положення велосипеда.
Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Кріплення адаптера
При перевезенні більше двох
велосипедів адаптер слід
встановити перед закріпленням
другого велосипеда.
1. Приєднайте адаптер до задньої
системи кріплення, як показано
на малюнку.
