2014 YAMAHA YZ250F Notices Demploi (in French)

KICK
5-50
3. Monter :
• Guide de ressort “1”
N.B.
Faire glisser le guide de ressort dans l’arbre de
kick en veillant à ce que la gorge “a” du guide
de ressort s’engage sur la butée du ressort de
torsion.
4. Monter :
• Arbre de kick équipé “1”
N.B.
• Avant la pose, appliquer de la graisse au bi-
sulfure de molybdène sur les surfaces de con-
tact du guide de roue à rochet de l’arbre de
kick “2” et de la butée d’arbre de kick “a”.
• Appliquer de l’huile moteur sur l’arbre de kick.
• Faire glisser l’arbre de kick équipé dans le
carter moteur et vérifier que la butée d’arbre
de kick “a” s’insère dans le guide de roue à ro-
chet de l’arbre de kick.5. Monter :
• Ressort de torsion “1”
N.B.
Faire tourner le ressort de torsion dans le sens
des aiguilles d’une montre et l’accrocher dans
l’orifice correspondant “a” du carter moteur.
FAS1SM1253MONTAGE DU PIGNON FOU DE KICK
1. Monter :
• Pignon libre de kick “1”
• Rondelle “2”
• Circlip “3”
N.B.
• Appliquer de l’huile moteur sur la circon-
férence intérieure du pignon fou de kick.
• Monter le pignon libre de kick en orientant son
côté chanfreiné “a” vers vous.
1 2a b
New

ARBRE DE SÉLECTEUR
5-51
FAS1SM1254
ARBRE DE SÉLECTEUR

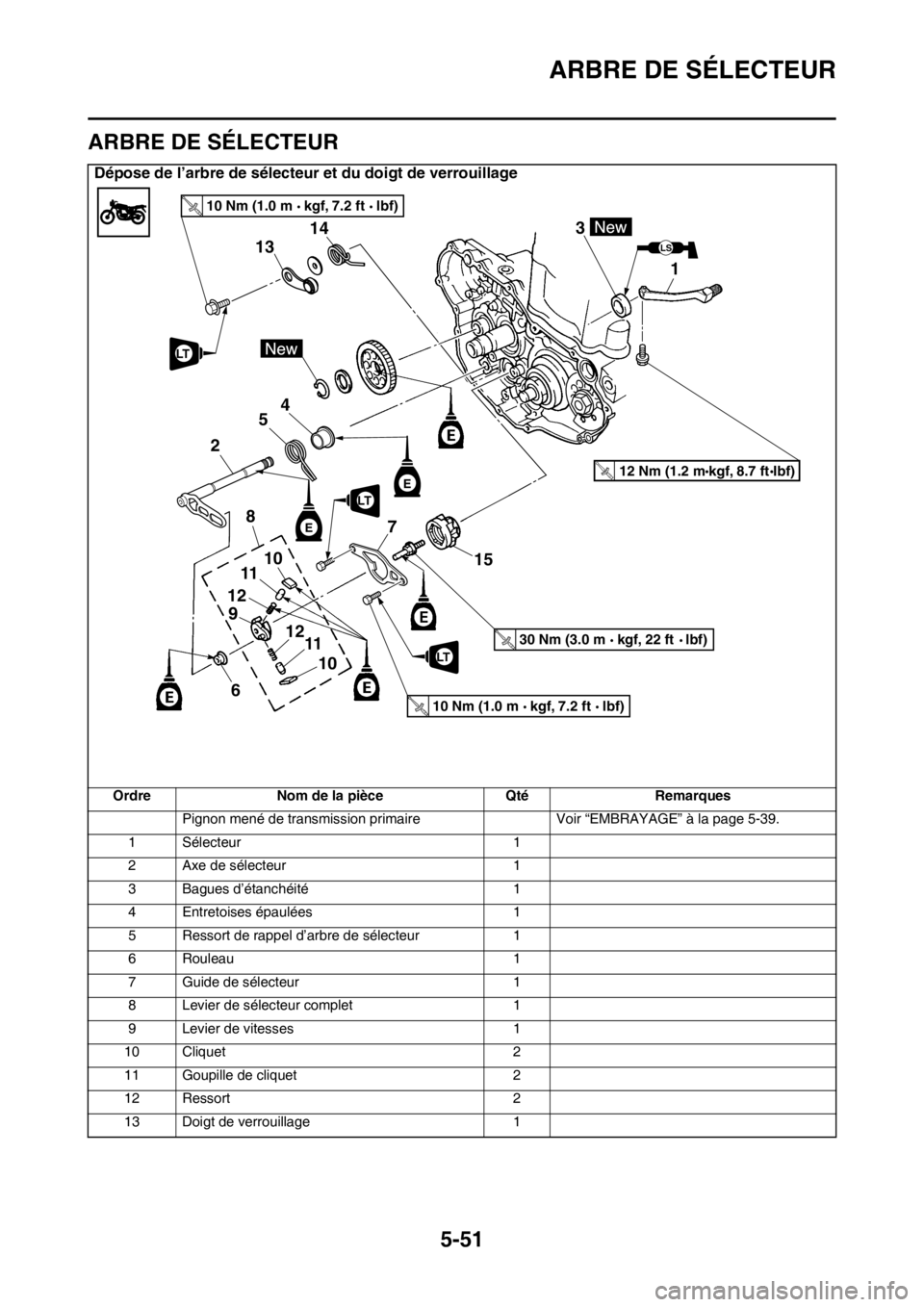

Dépose de l’arbre de sélecteur et du doigt de verrouillage
Ordre Nom de la pièce Qté Remarques
Pignon mené de transmission primaire Voir “EMBRAYAGE” à la page 5-39.
1 Sélecteur 1
2 Axe de sélecteur 1
3 Bagues d’étanchéité 1
4 Entretoises épaulées 1
5 Ressort de rappel d’arbre de sélecteur 1
6 Rouleau 1
7 Guide de sélecteur 1
8 Levier de sélecteur complet 1
9 Levier de vitesses 1
10 Cliquet 2
11 Goupille de cliquet 2
12 Ressort 2
13 Doigt de verrouillage 1
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.E

ARBRE DE SÉLECTEUR
5-52

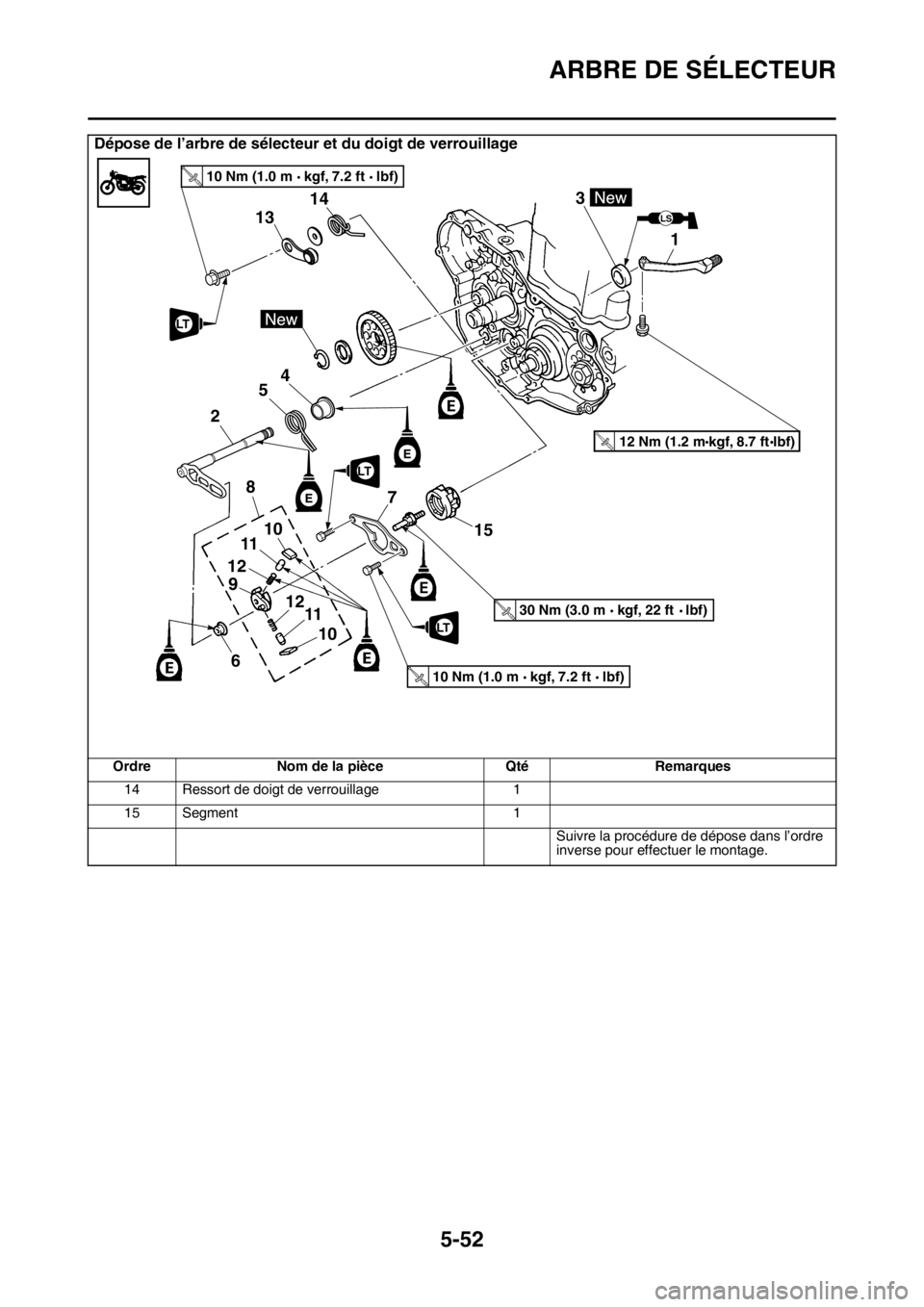

Dépose de l’arbre de sélecteur et du doigt de verrouillage
Ordre Nom de la pièce Qté Remarques
14 Ressort de doigt de verrouillage 1
15 Segment 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.E

ARBRE DE SÉLECTEUR
5-53
FAS1SM1255DÉPOSE DU GUIDE DE SÉLECTEUR ET DU
LEVIER DE SÉLECTEUR COMPLET
1. Déposer :
• Boulon (guide de sélecteur)
• Guide de sélection “1”
• Levier de sélecteur complet “2”
N.B.
Bien veiller à ce que le levier de sélecteur com-
plet soit déposé en même temps que le guide
de sélecteur.
FAS1SM1256DÉPOSE DU SEGMENT
1. Déposer :
• Boulon (segment) “1”
• Segment “2”
N.B.
Tourner le segment dans le sens inverse des
aiguilles d’une montre jusqu’à la butée et
desserrer le boulon.
ECA1DX1021
ATTENTION
Si le segment reçoit un impact, il risque
d’être endommagé. Veiller à ne pas le heurt-
er lors de la dépose du boulon.
FAS1SM1257

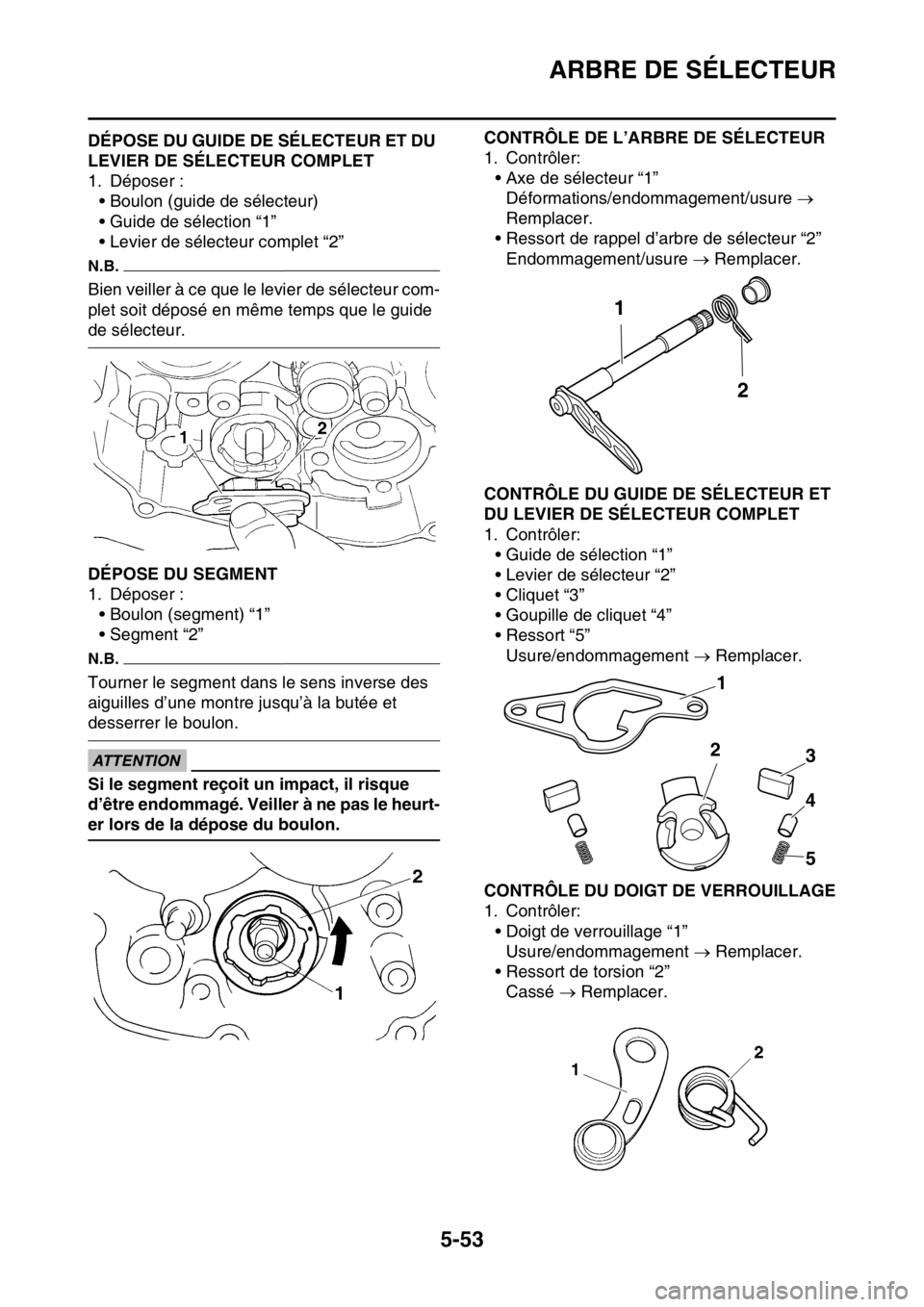

CONTRÔLE DE L’ARBRE DE SÉLECTEUR
1. Contrôler:
• Axe de sélecteur “1”
Déformations/endommagement/usure 
Remplacer.
• Ressort de rappel d’arbre de sélecteur “2”
Endommagement/usure  Remplacer.
FAS1SM1258CONTRÔLE DU GUIDE DE SÉLECTEUR ET
DU LEVIER DE SÉLECTEUR COMPLET
1. Contrôler:
• Guide de sélection “1”
• Levier de sélecteur “2”
• Cliquet “3”
• Goupille de cliquet “4”
• Ressort “5”
Usure/endommagement  Remplacer.
FAS1SM1259CONTRÔLE DU DOIGT DE VERROUILLAGE
1. Contrôler:
• Doigt de verrouillage “1”
Usure/endommagement  Remplacer.
• Ressort de torsion “2”
Cassé  Remplacer.
1
2
1
2
3
4
5

ARBRE DE SÉLECTEUR
5-54

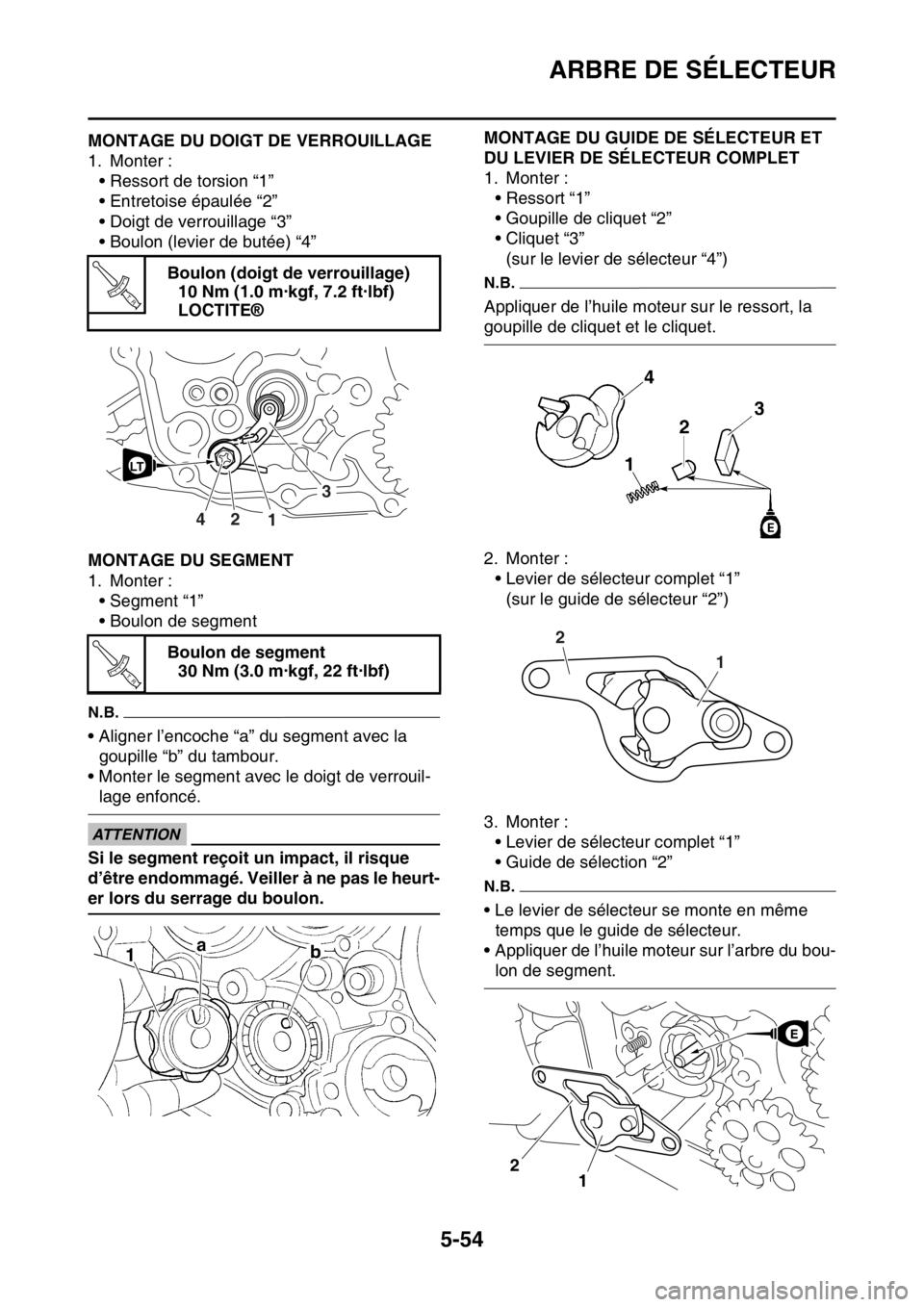

FAS1SM1260MONTAGE DU DOIGT DE VERROUILLAGE
1. Monter :
• Ressort de torsion “1”
• Entretoise épaulée “2”
• Doigt de verrouillage “3”
• Boulon (levier de butée) “4”
FAS1SM1261MONTAGE DU SEGMENT
1. Monter :
• Segment “1”
• Boulon de segment
N.B.
• Aligner l’encoche “a” du segment avec la
goupille “b” du tambour.
• Monter le segment avec le doigt de verrouil-
lage enfoncé.
ECA1DX1022
ATTENTION
Si le segment reçoit un impact, il risque
d’être endommagé. Veiller à ne pas le heurt-
er lors du serrage du boulon.
FAS1SM1262
MONTAGE DU GUIDE DE SÉLECTEUR ET
DU LEVIER DE SÉLECTEUR COMPLET
1. Monter :
• Ressort “1”
• Goupille de cliquet “2”
• Cliquet “3”
(sur le levier de sélecteur “4”)
N.B.
Appliquer de l’huile moteur sur le ressort, la
goupille de cliquet et le cliquet.
2. Monter :
• Levier de sélecteur complet “1”
(sur le guide de sélecteur “2”)

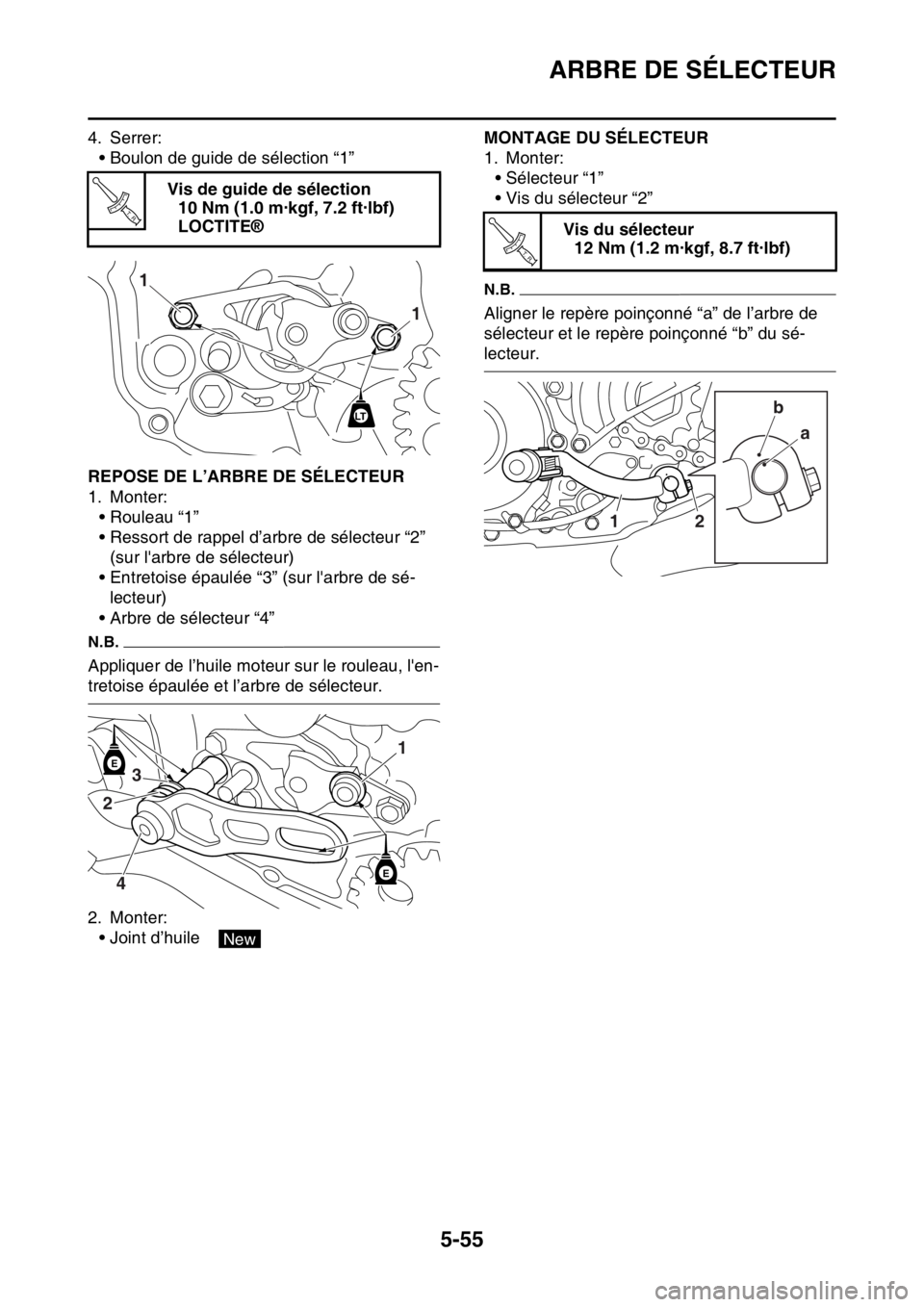

3. Monter :
• Levier de sélecteur complet “1”
• Guide de sélection “2”
N.B.
• Le levier de sélecteur se monte en même
temps que le guide de sélecteur.
• Appliquer de l’huile moteur sur l’arbre du bou-
lon de segment. Boulon (doigt de verrouillage)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Boulon de segment
30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
42
13
LT
T R..
1
2
1 2

ARBRE DE SÉLECTEUR
5-55
4. Serrer:
• Boulon de guide de sélection “1”
FAS1SM1263REPOSE DE L’ARBRE DE SÉLECTEUR
1. Monter:
• Rouleau “1”
• Ressort de rappel d’arbre de sélecteur “2”
(sur l'arbre de sélecteur)
• Entretoise épaulée “3” (sur l'arbre de sé-
lecteur)
• Arbre de sélecteur “4”
N.B.
Appliquer de l’huile moteur sur le rouleau, l'en-
tretoise épaulée et l’arbre de sélecteur.
2. Monter:
• Joint d’huile　
FAS1SM1264
MONTAGE DU SÉLECTEUR
1. Monter:
• Sélecteur “1”
• Vis du sélecteur “2”
N.B.
Aligner le repère poinçonné “a” de l’arbre de
sélecteur et le repère poinçonné “b” du sé-
lecteur. Vis de guide de sélection
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
T R..
1 1
LT
E
E
1
23
4
New
Vis du sélecteur
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
T R..
a
12b

POMPE À HUILE ET PIGNON DE BALANCIER
5-56
FAS1SM1265
POMPE À HUILE ET PIGNON DE BALANCIER

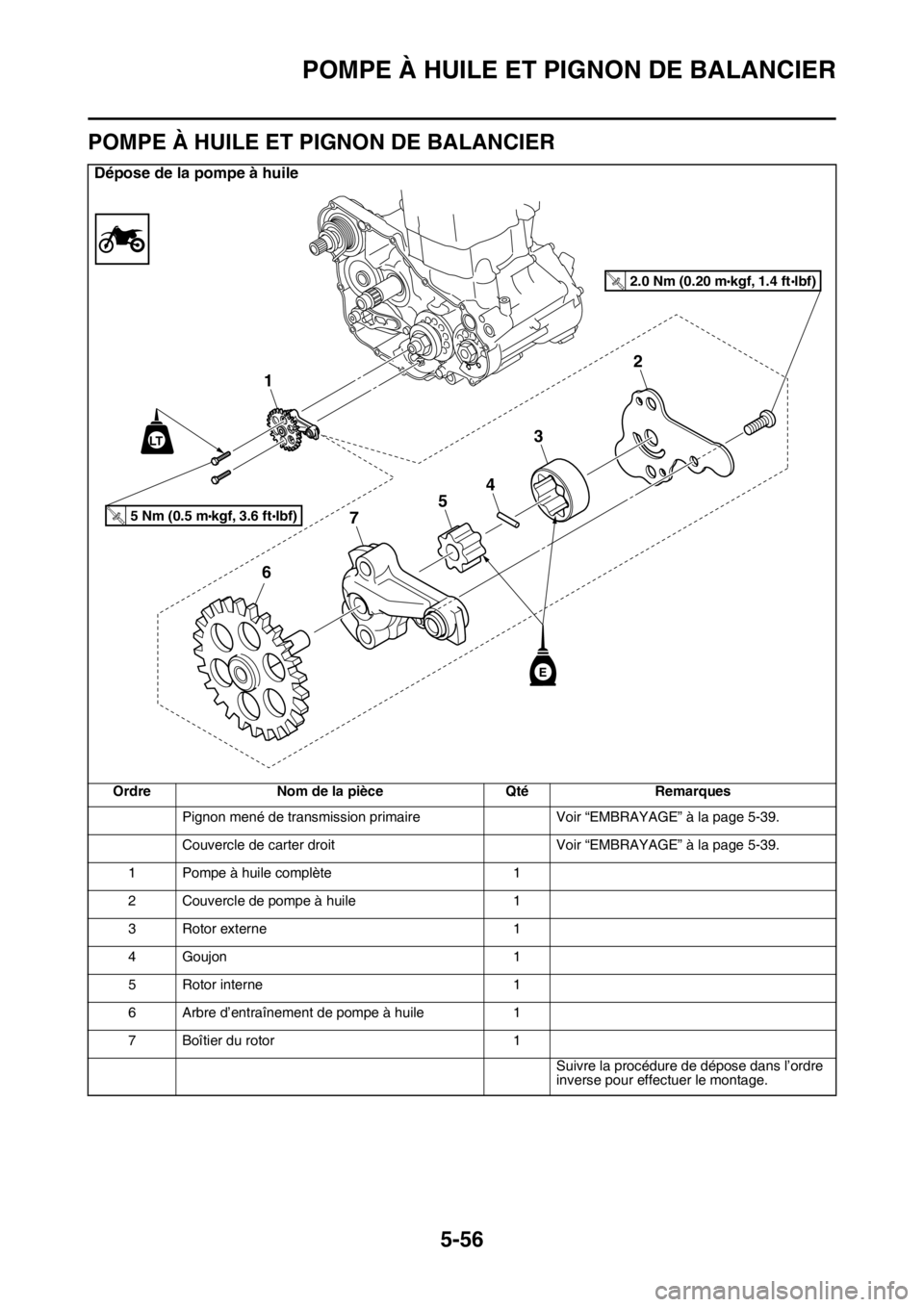

Dépose de la pompe à huile
Ordre Nom de la pièce Qté Remarques
Pignon mené de transmission primaire Voir “EMBRAYAGE” à la page 5-39.
Couvercle de carter droit Voir “EMBRAYAGE” à la page 5-39.
1 Pompe à huile complète 1
2 Couvercle de pompe à huile 1
3 Rotor externe 1
4Goujon 1
5 Rotor interne 1
6 Arbre d’entraînement de pompe à huile 1
7 Boîtier du rotor 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
2.0 Nm (0.20 mkgf, 1.4 ftIbf)T.R
.
5 Nm (0.5 mkgf, 3.6 ftIbf)T.R
.
LT
E
3
2
1
4
5
7
6

POMPE À HUILE ET PIGNON DE BALANCIER
5-57

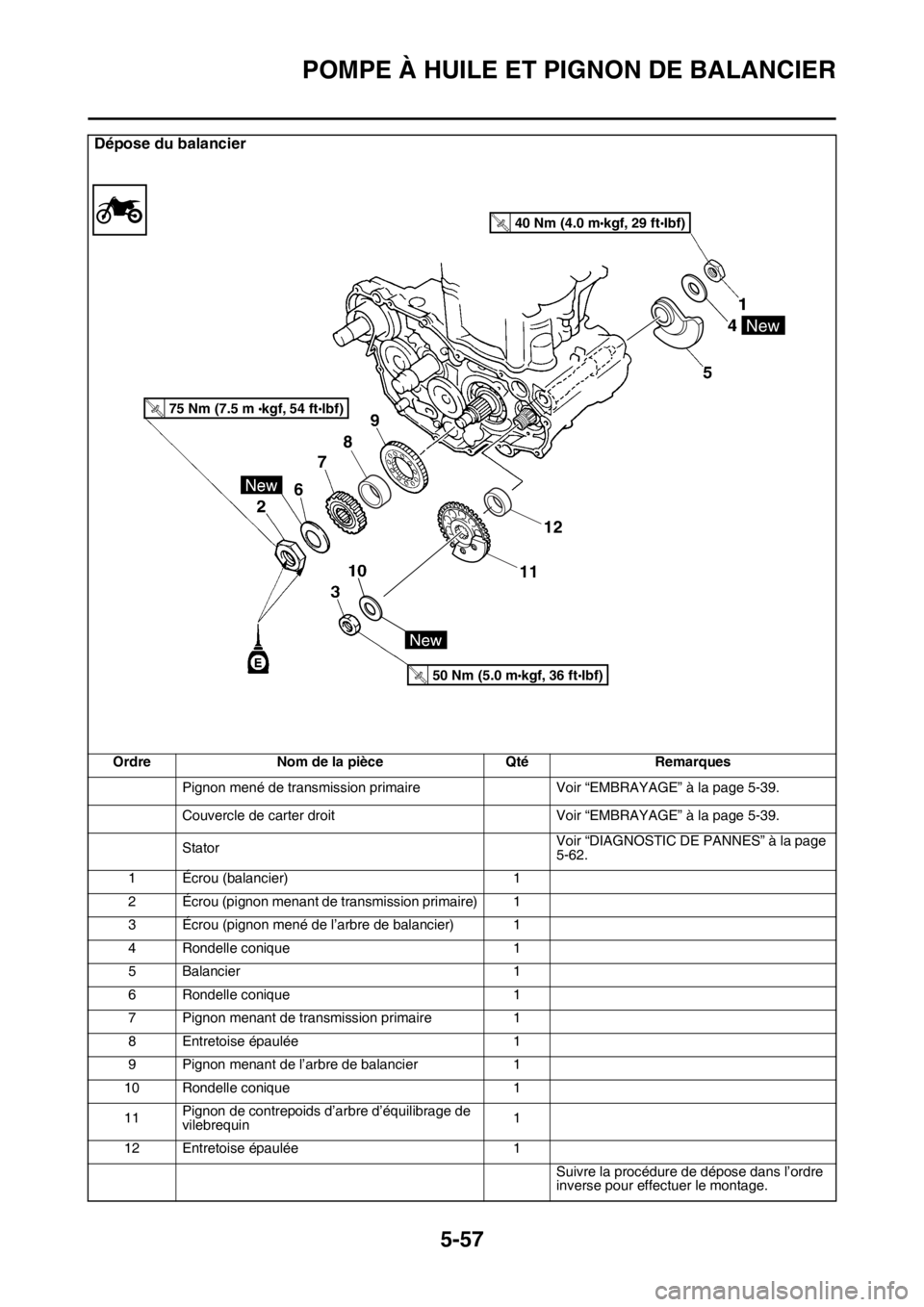

Dépose du balancier
Ordre Nom de la pièce Qté Remarques
Pignon mené de transmission primaire Voir “EMBRAYAGE” à la page 5-39.
Couvercle de carter droit Voir “EMBRAYAGE” à la page 5-39.
StatorVoir “DIAGNOSTIC DE PANNES” à la page
5-62.
1 Écrou (balancier) 1
2 Écrou (pignon menant de transmission primaire) 1
3 Écrou (pignon mené de l’arbre de balancier) 1
4 Rondelle conique 1
5 Balancier 1
6 Rondelle conique 1
7 Pignon menant de transmission primaire 1
8 Entretoise épaulée 1
9 Pignon menant de l’arbre de balancier 1
10 Rondelle conique 1
11Pignon de contrepoids d’arbre d’équilibrage de
vilebrequin1
12 Entretoise épaulée 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
40 Nm (4.0 mkgf, 29 ftIbf)T.R
.
75 Nm (7.5 mkgf, 54 ftlbf)T.R.
50 Nm (5.0 mkgf, 36 ftIbf)T.R
.
New
6
12
11
7
8
