KABELFÜHRUNGSDIAGRAMME
A. Kabelbaum, Batterie-Minuska-
bel und Starter-Kabel an der
linken Seite der oberen Mo-
torhalterung befestigen. Kl-
emmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
das Kabelbinderende auf der
Rahmeninnenseite abgeschnit-
ten ist.
B. Kabelbaum, Batterie-Minuska-
bel und Starter-Kabel an der
linken Seite der oberen Mo-
torhalterung befestigen. Klemm-
enende so positionieren, dass
es in Richtung der Oberseite
des Rahmens zeigt und das Ka-
belbinderende auf der Rah-
meninnenseite abgeschnitten
ist. Kabelbaum und Minuskabel
an der Markierung klemmen.
C. Starter-Kabel durch das Loch im
Relais-Halter führen.
D. Abdeckung so anbringen, dass
sie fest sitzt.
E. Kabelbaum an Starter-Relais
anschließen.
F. Auffangtank-Belüftungss-
chlauch und Auffangtank-
Schlauch am hinteren Teil des
Rahmens anbringen. Mit einer
Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen ein-
treten. Die Leitung so fest
anbringen, dass sie nicht ge-
quetscht wird. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
G. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
H. Batterie-Minuskabel an Batterie-
Minuspol anschließen.
I. Batterie-Minuskabel an Kabel-
baum anschließen.
J. Kabelbaum am hinteren Teil des
Rahmens befestigen. Klemm-
enende so positionieren, dass
es in Richtung der Oberseite
des Rahmens zeigt und das Ka-
belbinderende in Richtung Rah-
meninnenseite zeigt. Den
Kabelbaum an der Markierung
mit einer Klemme befestigen.K. Kabelbaum, Starter-Relais-Ka-
bel, Anlasssperrelais-Kabel und
Batterie-Minuskabel durch das
Loch im Relais-Halter führen.
L. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen. Kl-
emmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
M. Rücklicht-Kabel am hinteren Teil
des Rahmens befestigen. Kl-
emmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
N. Das Rücklicht-Kabel muss straff
sein.
O. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und Hinterradab-
deckung führen.
P. CDI-Zündbox-Steckverbinder in
das Spiel zwischen der Ober-
seite der CDI-Zündbox und der
Unterseite der Auffangtank-Hal-
terung positionieren.
Q. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und hinterem
Rahmen führen.
Page 58 of 236
2-27
KABELFÜHRUNGSDIAGRAMME

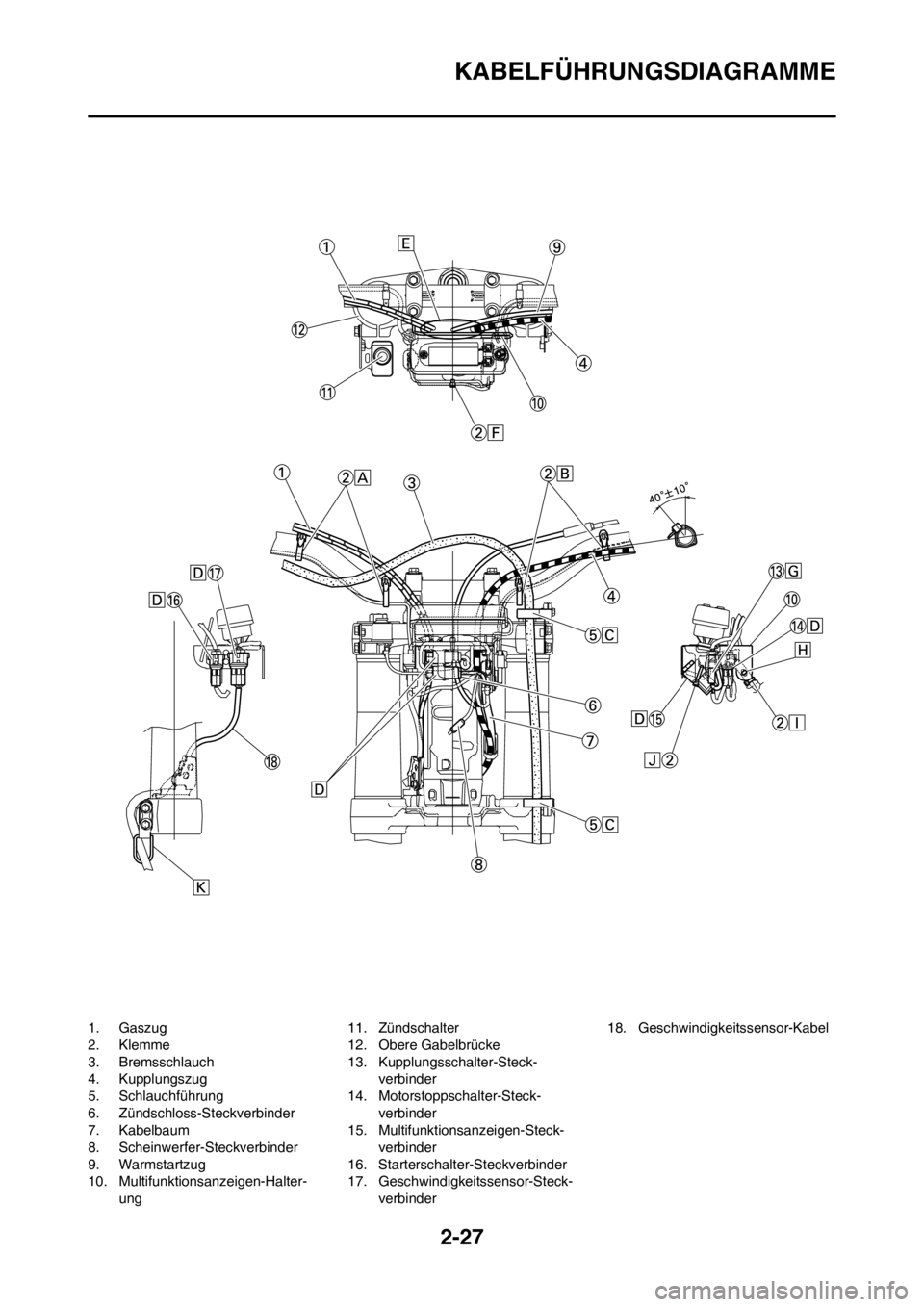

1. Gaszug
2. Klemme
3. Bremsschlauch
4. Kupplungszug
5. Schlauchführung
6. Zündschloss-Steckverbinder
7. Kabelbaum
8. Scheinwerfer-Steckverbinder
9. Warmstartzug
10. Multifunktionsanzeigen-Halter-
ung11. Zündschalter
12. Obere Gabelbrücke
13. Kupplungsschalter-Steck-
verbinder
14. Motorstoppschalter-Steck-
verbinder
15. Multifunktionsanzeigen-Steck-
verbinder
16. Starterschalter-Steckverbinder
17. Geschwindigkeitssensor-Steck-
verbinder18. Geschwindigkeitssensor-Kabel
Page 59 of 236

2-28
KABELFÜHRUNGSDIAGRAMME
A. Das Starter-Kabel mit Kunstst-
offbindern am Lenker befesti-
gen.
B. Die Motorstoppschalter- und
Kupplungsschalter-Kabel mit
Kunststoffbindern am Lenker
befestigen.
C. Den Bremsschlauch durch die
Schlauchführungen leiten.
D. Den Steckverbinder in die Multi-
funktionsanzeigen-Halterung
einsetzen.
E. Die Gas-, Kupplungs- und
Warmstartzüge zwischen der
oberen Gabelbrücke und der
Multifunktionsanzeigen-Halter-
ung verlegen.
F. Die Multifunktionsanzeigen-Ka-
bel an der Halterung befestigen.
Kabelbinderende abschneiden.
G. Den Steckverbinder in die Öff-
nung in der Multifunktionsanzei-
gen-Halterung einsetzen.
H. Den Kabelbaum-Clip von innen
in die entsprechende Öffnung in
der Multifunktionsanzeigen-Hal-
terung einsetzen.
I. Kabelbaum an der Multifunktion-
sanzeigen-Halterung befesti-
gen. Kabelbinderende
abschneiden.
J. Zündschloss-Kabel (kabel-
baumseitig) an der Multifunk-
tionsanzeigen-Halterung
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Das Geschwindigkeitssensor-
Kabel durch die Führung an der
Außenseite des Gabelrohrs ver-
legen.
Page 60 of 236

3-1
WARTUNGSINTERVALLE BEI RENNEINSATZ
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE BEI RENNEINSATZ
• Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
• Regelmäßige Inspektionen sind unerlässlich, um die volle Leistung der Maschine zu nutzen. Die Lebensdauer der Teile
hängt entscheidend von den Umgebungsbedingungen ab, in denen die Maschine gefahren wird (Regen, Schmutz etc.).
Daher sind ggf. kürzere Inspektionsintervalle erforderlich als in untenstehender Liste angegeben.
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen
MOTORÖL
Erneuern●●
VENTILE
Ventilspiel kontrollieren●●Der Motor muss abgekühlt sein.
Kontrollieren●Ventilsitze und -schafte auf Ver-
schleiß kontrollieren.
Erneuern●
VENTILFEDERN
Kontrollieren●Ungespannte Länge und Neigung
kontrollieren.
Erneuern●
TASSENSTÖSSEL
Kontrollieren●Auf Kratzer und Verschleiß kontrollie-
ren.
Erneuern●
NOCKENWELLEN Die Nockenwellen-Oberfläche kon-
trollieren.
Kontrollieren●Das Dekompressionssystem kontrol-
lieren.
Erneuern●
NOCKENWELLENRÄDER
Kontrollieren●Auf Beschädigung und Zähne auf Ver-
schleiß kontrollieren.
Erneuern●
KOLBEN
Kontrollieren●●Auf Rissbildung untersuchen.
Reinigen●Ölkohleablagerungen ggf. entfernen.
Erneuern●Es wird empfohlen, Kolbenbolzen und
Kolbenringe auch gleichzeitig zu er-
neuern.
KOLBENRINGE
Kontrollieren●Kolbenring-Stoß kontrollieren.
Erneuern●●
Page 61 of 236

3-2
WARTUNGSINTERVALLE BEI RENNEINSATZ
KOLBENBOLZEN
Kontrollieren●
Erneuern●
ZYLINDERKOPF Ölkohleablagerungen ggf. entfernen.
Kontrollieren und reinigen●Dichtung erneuern
ZYLINDER
Kontrollieren und reinigen●Auf Riefen kontrollieren.
Erneuern●Auf Verschleiß kontrollieren.
KUPPLUNG
Kontrollieren und einstellen●●Kupplungskorb, Reib- und Stahls-
cheiben sowie Feder kontrollieren.
Erneuern●
GETRIEBE
Kontrollieren●
Lager erneuern●
SCHALTGABELN, SCHALTWAL-
ZE UND FÜHRUNGSSTANGE
Kontrollieren●Auf Verschleiß kontrollieren.
ROTORMUTTER
Festziehen●●
SCHALLDÄMPFER
Kontrollieren und festziehen●●
Reinigen●
Erneuern●
KURBELWELLE
Kontrollieren und reinigen●●
VERGASER
Kontrollieren, einstellen und rei-
nigen●●
SEKUNDÄRLUFTSYSTEM
Kontrollieren und reinigen●● ●●
ZÜNDKERZE
Kontrollieren und reinigen●●
Erneuern●
ANTRIEBSKETTE Kettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen●●Kettendurchhang: 48.0–58.0 mm
(1.89–2.28 in)
Erneuern● BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen
3
Page 62 of 236

3-3
WARTUNGSINTERVALLE BEI RENNEINSATZ
KÜHLSYSTEM
Kühlflüssigkeitsstand kontrollie-
ren und Anlage auf Undichtig-
keit prüfen●●
Kühlerverschlussdeckel kontrol-
lieren●
Kühlflüssigkeit wechseln●Alle zwei Jahre
Schläuche kontrollieren●
EXTERNE SCHRAUBVERBIND-
UNGEN
Festziehen●●Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER
Reinigen und schmieren●●Schaumfilteröl o. Ä. verwenden.
Erneuern●
ÖLFILTER
Erneuern●●
MOTORSCHUTZ
Erneuern●Totalausfall
RAHMEN
Reinigen und kontrollieren●●
KRAFTSTOFFTANK UND -HAHN
Reinigen und kontrollieren●●
BREMSEN
Hand- und Fußbremshebel-Po-
sition einstellen●●
Drehpunkte schmieren●●
Bremsscheiben-Oberfläche
kontrollieren●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben
und Hohlschrauben festziehen●●
Scheibenbremsbeläge er-
neuern●
Bremsflüssigkeit wechseln●Alle Jahre
TELESKOPGABEL
Kontrollieren und einstellen●●
Öl wechseln●●Gabelöl "S1"
Dichtring erneuern● BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen
Page 63 of 236
3-4
WARTUNGSINTERVALLE BEI RENNEINSATZ
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE
Reinigen und schmieren●●Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuern●
FEDERBEIN
Kontrollieren und einstellen●●
Schmieren●(nach
einer
Fahrt
im Re-
gen)●Molybdändisulfidfett
Festziehen●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN
Kontrollieren●●
SCHWINGE
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett
SEITENSTÄNDER
Schmieren●Lithiumseifenfett
LENKKOPF
Spiel kontrollieren und festzie-
hen●●
Reinigen und schmieren●Lithiumseifenfett
Lager erneuern●
RÄDER UND REIFEN
Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen●●
Kettenrad-Schraube festziehen●●
Lager kontrollieren●
Lager erneuern●
Schmieren●Lithiumseifenfett BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen
Page 64 of 236
3-5
WARTUNGSINTERVALLE BEI RENNEINSATZ
SEILZÜGE
Verlauf und Anschluss kontrol-
lieren●●
Schmieren●●Yamaha-Seilzugschmiermittel oder
SAE 10W-40 Motoröl
WARMSTART- UND KUP-
PLUNGSHEBEL
Spiel kontrollieren●
BATTERIE
Anschlüsse auf Lockerheit und
Korrosion kontrollieren● BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen
