2014 YAMAHA WR 250F Betriebsanleitungen (in German)

5-41
AUSGLEICHSWELLE
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechts Siehe unter "ÖLFILTER UND WASSER-
PUMPE" .
Stator Siehe unter "LICHTMASCHINE UND
STARTERKUPPLUNG".
1 Mutter (Primärantriebsritzel) 1 Siehe den Abschnitt zum Ausbau.
2 Mutter (Ausgleichswellen-Antriebsrad) 1 Siehe den Abschnitt zum Ausbau.
3 Sicherungsscheibe 1
4 Primärantriebsritzel 1
5 Ausgleichswellen-Antriebsritzel 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Antriebsrad 1
8 Ausgleichswelle 1 Siehe den Abschnitt zum Ausbau.

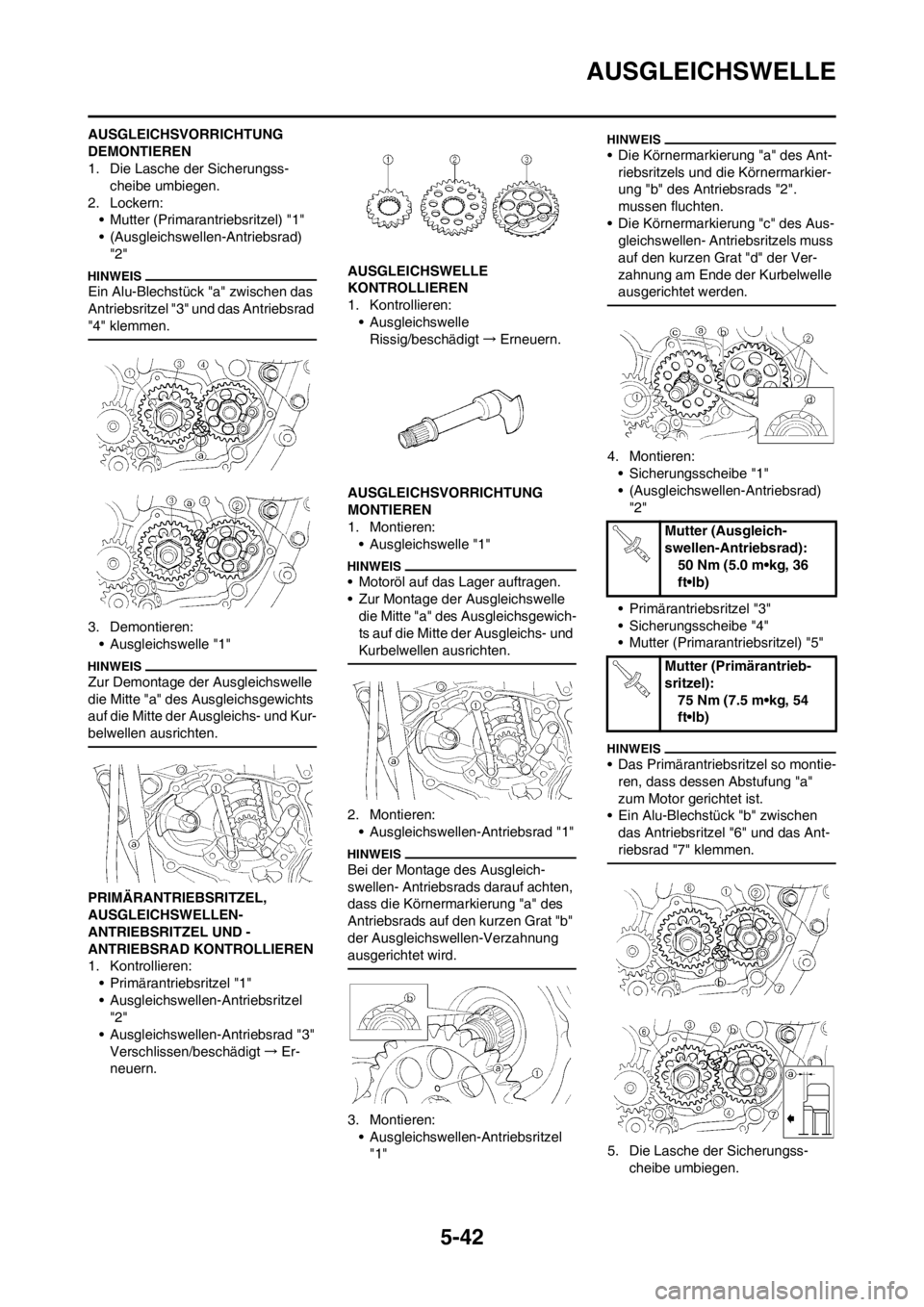

5-42
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG
DEMONTIEREN
1. Die Lasche der Sicherungss-
cheibe umbiegen.
2. Lockern:
• Mutter (Primarantriebsritzel) "1"
• (Ausgleichswellen-Antriebsrad)
"2"
Ein Alu-Blechstück "a" zwischen das
Antriebsritzel "3" und das Antriebsrad
"4" klemmen.
3. Demontieren:
• Ausgleichswelle "1"
Zur Demontage der Ausgleichswelle
die Mitte "a" des Ausgleichsgewichts
auf die Mitte der Ausgleichs- und Kur-
belwellen ausrichten.
PRIMÄRANTRIEBSRITZEL,
AUSGLEICHSWELLEN-
ANTRIEBSRITZEL UND -
ANTRIEBSRAD KONTROLLIEREN
1. Kontrollieren:
• Primärantriebsritzel "1"
• Ausgleichswellen-Antriebsritzel
"2"
• Ausgleichswellen-Antriebsrad "3"
Verschlissen/beschädigt→Er-
neuern.AUSGLEICHSWELLE
KONTROLLIEREN
1. Kontrollieren:
• Ausgleichswelle
Rissig/beschädigt→Erneuern.
AUSGLEICHSVORRICHTUNG
MONTIEREN
1. Montieren:
• Ausgleichswelle "1"
• Motoröl auf das Lager auftragen.
• Zur Montage der Ausgleichswelle
die Mitte "a" des Ausgleichsgewich-
ts auf die Mitte der Ausgleichs- und
Kurbelwellen ausrichten.
2. Montieren:
• Ausgleichswellen-Antriebsrad "1"
Bei der Montage des Ausgleich-
swellen- Antriebsrads darauf achten,
dass die Körnermarkierung "a" des
Antriebsrads auf den kurzen Grat "b"
der Ausgleichswellen-Verzahnung
ausgerichtet wird.
3. Montieren:
• Ausgleichswellen-Antriebsritzel
"1"
• Die Körnermarkierung "a" des Ant-
riebsritzels und die Körnermarkier-
ung "b" des Antriebsrads "2".
mussen fluchten.
• Die Körnermarkierung "c" des Aus-
gleichswellen- Antriebsritzels muss
auf den kurzen Grat "d" der Ver-
zahnung am Ende der Kurbelwelle
ausgerichtet werden.
4. Montieren:
• Sicherungsscheibe "1"
• (Ausgleichswellen-Antriebsrad)
"2"
• Primärantriebsritzel "3"
• Sicherungsscheibe "4"
• Mutter (Primarantriebsritzel) "5"
• Das Primärantriebsritzel so montie-
ren, dass dessen Abstufung "a"
zum Motor gerichtet ist.
• Ein Alu-Blechstück "b" zwischen
das Antriebsritzel "6" und das Ant-
riebsrad "7" klemmen.
5. Die Lasche der Sicherungss-
cheibe umbiegen.
Mutter (Ausgleich-
swellen-Antriebsrad):
50 Nm (5.0 m•kg, 36
ft•lb)
Mutter (Primärantrieb-
sritzel):
75 Nm (7.5 m•kg, 54
ft•lb)

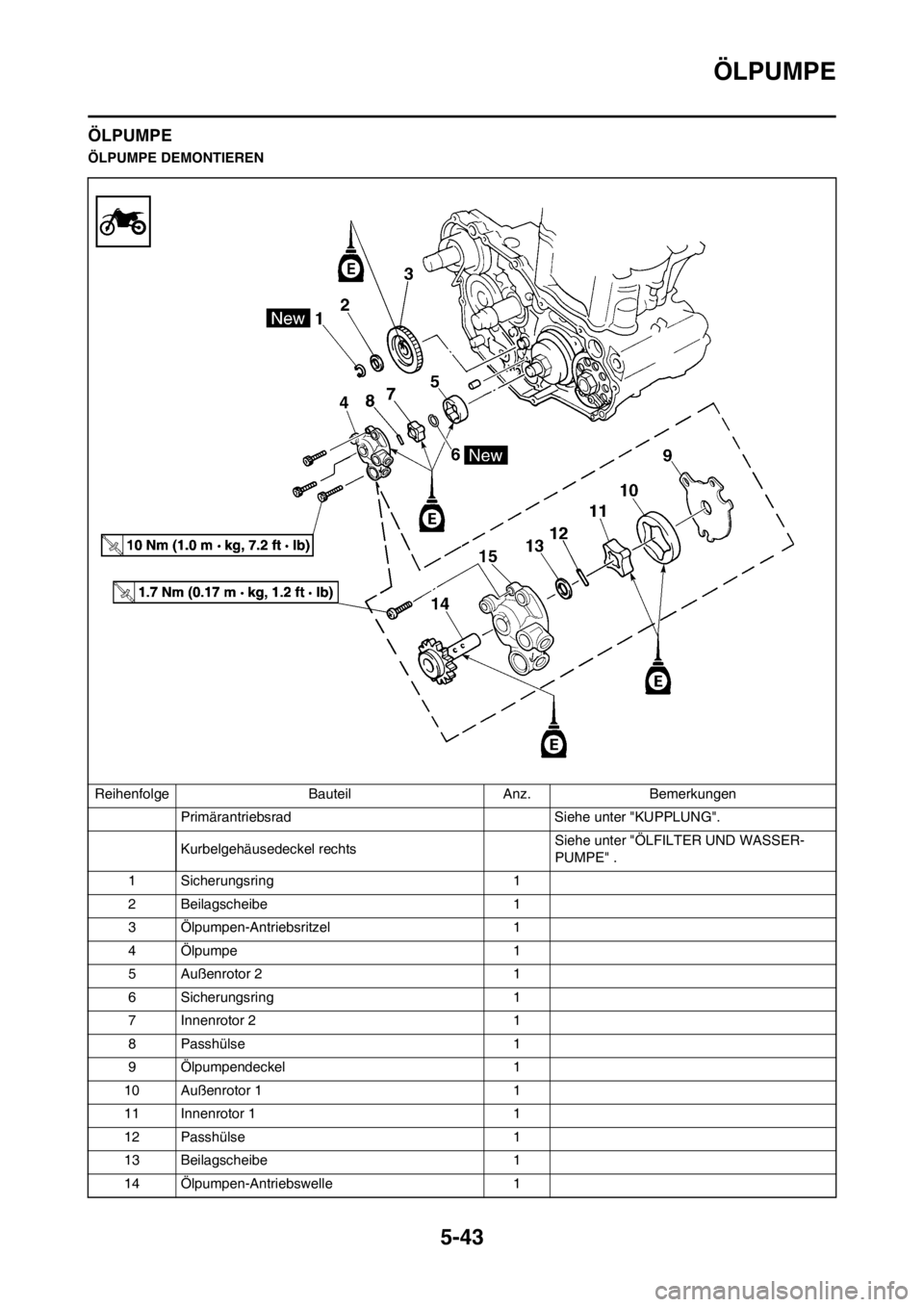

5-43
ÖLPUMPE
ÖLPUMPE
ÖLPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechtsSiehe unter "ÖLFILTER UND WASSER-
PUMPE" .
1 Sicherungsring 1
2 Beilagscheibe 1
3 Ölpumpen-Antriebsritzel 1
4 Ölpumpe 1
5 Außenrotor 2 1
6 Sicherungsring 1
7 Innenrotor 2 1
8 Passhülse 1
9 Ölpumpendeckel 1
10 Außenrotor 1 1
11 Innenrotor 1 1
12 Passhülse 1
13 Beilagscheibe 1
14 Ölpumpen-Antriebswelle 1

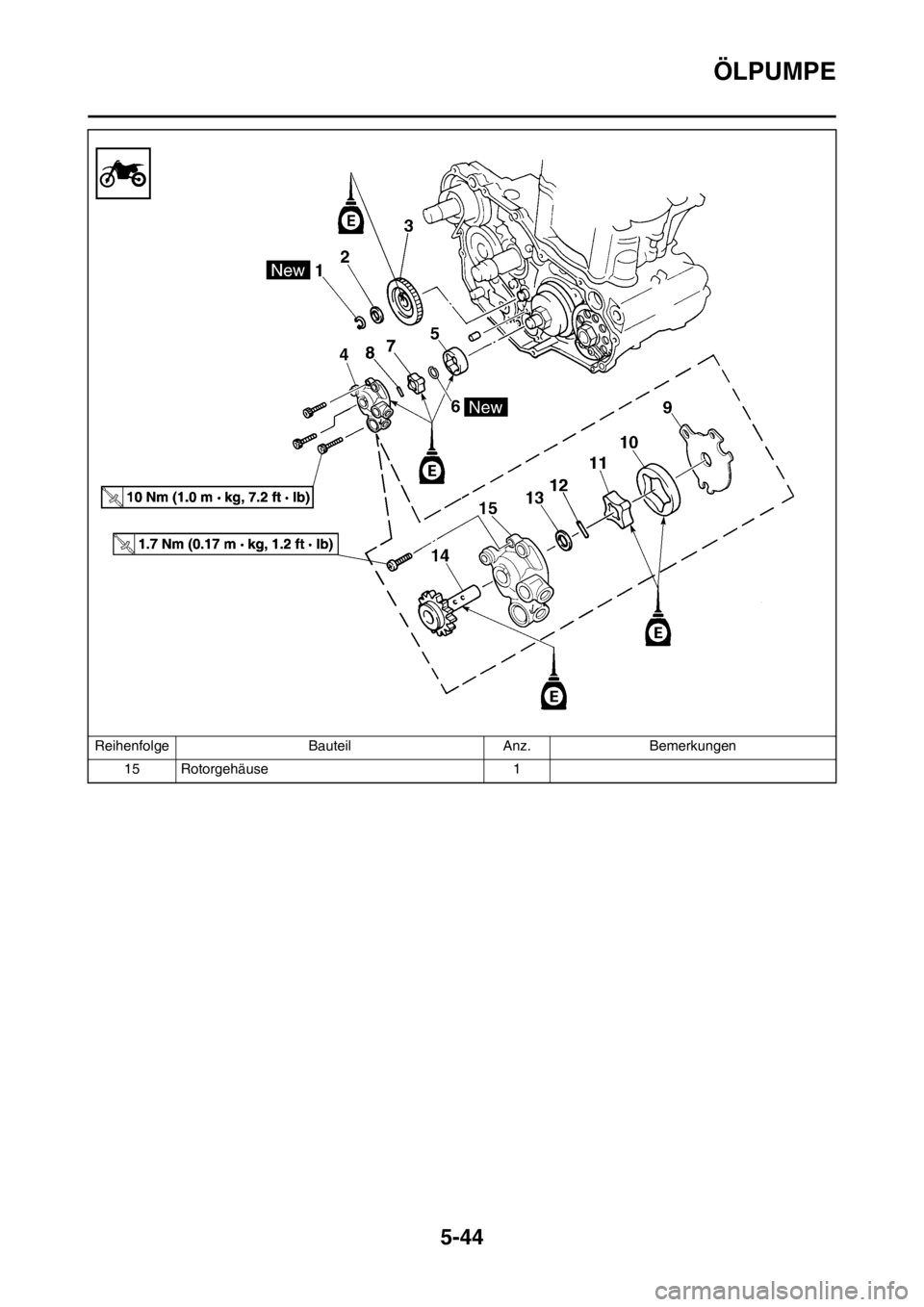

5-44
ÖLPUMPE
15 Rotorgehäuse 1 Reihenfolge Bauteil Anz. Bemerkungen

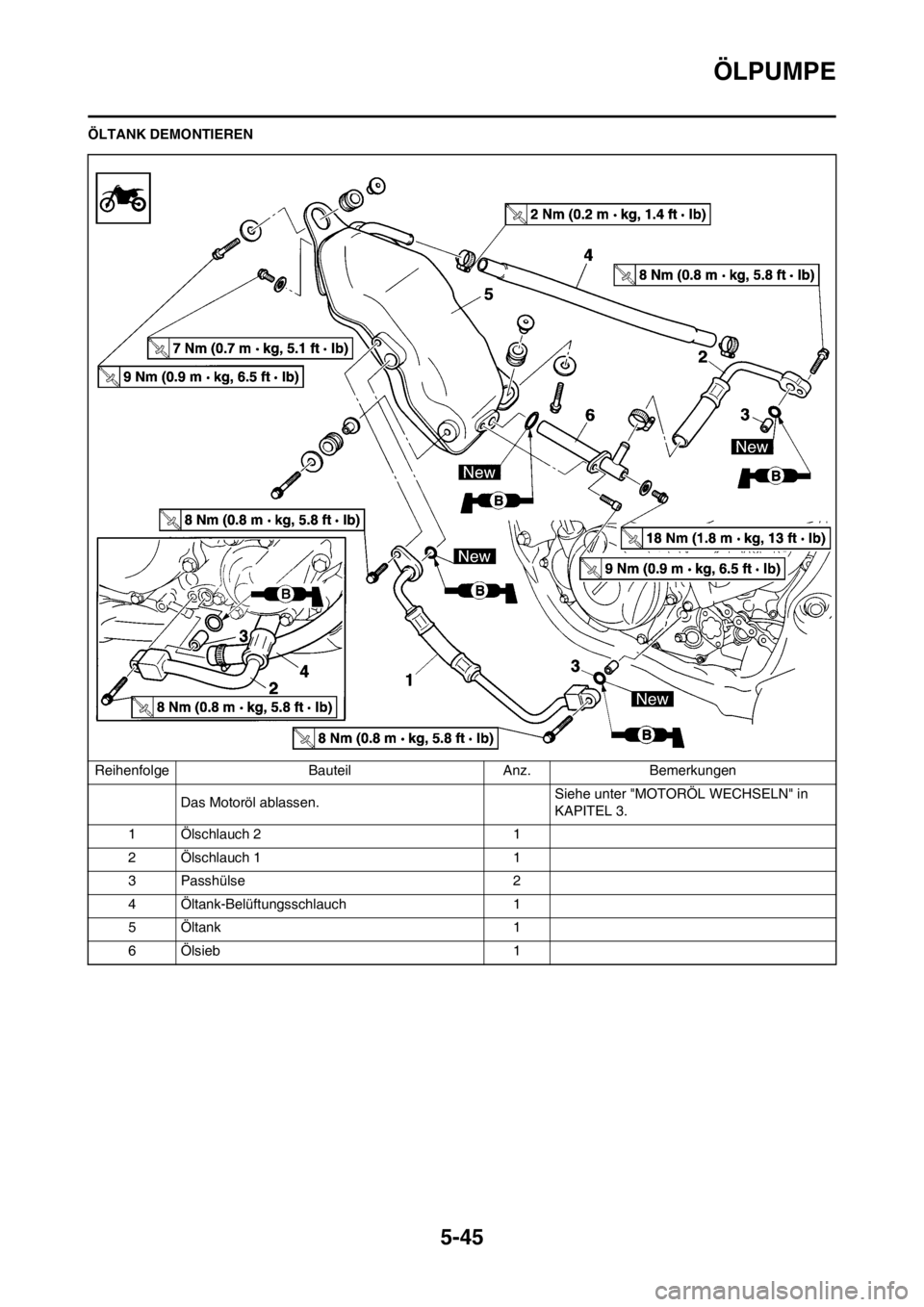

5-45
ÖLPUMPE
ÖLTANK DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen.Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
1 Ölschlauch 2 1
2 Ölschlauch 1 1
3 Passhülse 2
4 Öltank-Belüftungsschlauch 1
5 Öltank 1
6 Ölsieb 1

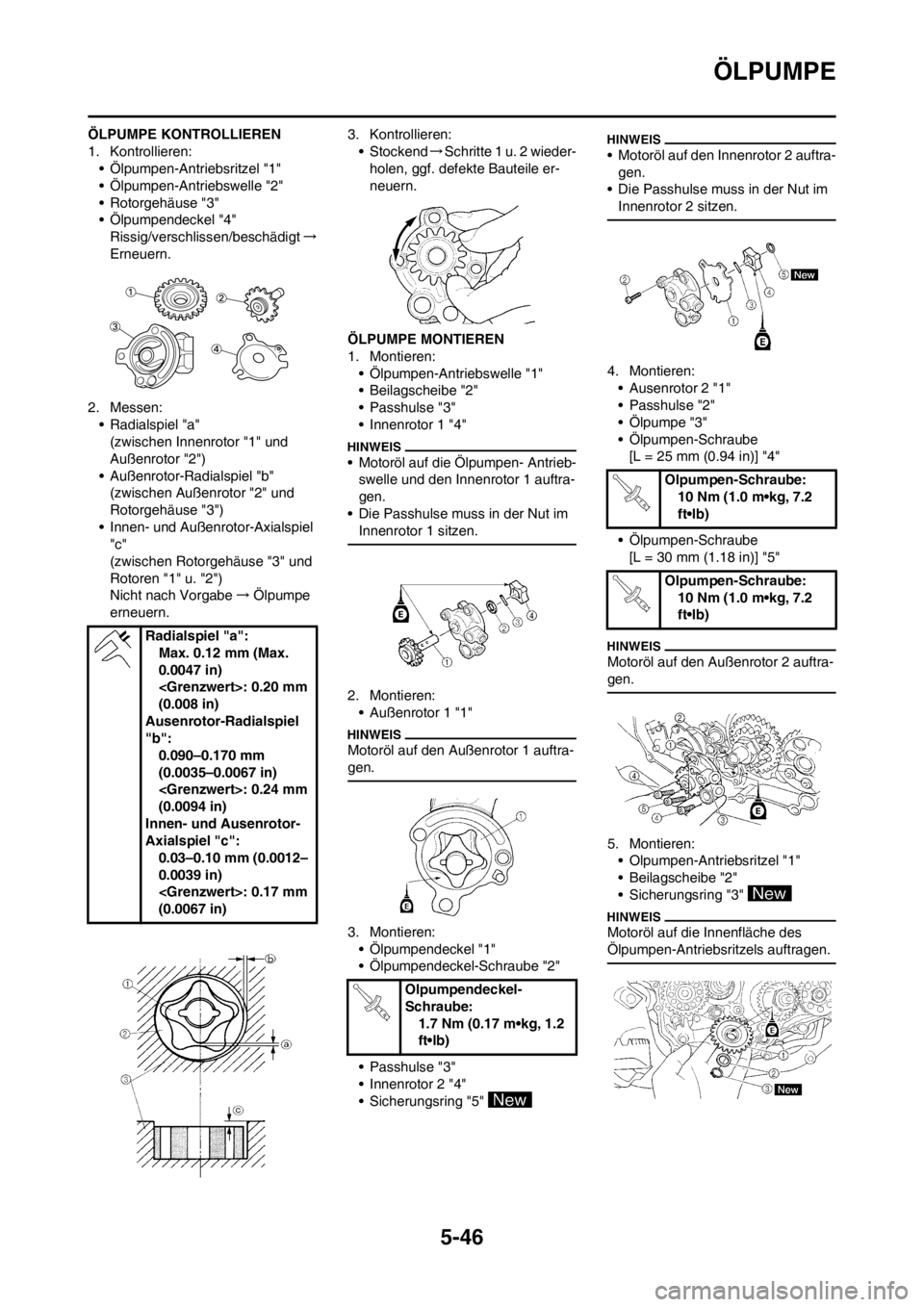

5-46
ÖLPUMPE
ÖLPUMPE KONTROLLIEREN
1. Kontrollieren:
• Ölpumpen-Antriebsritzel "1"
• Ölpumpen-Antriebswelle "2"
• Rotorgehäuse "3"
• Ölpumpendeckel "4"
Rissig/verschlissen/beschädigt→
Erneuern.
2. Messen:
• Radialspiel "a"
(zwischen Innenrotor "1" und
Außenrotor "2")
• Außenrotor-Radialspiel "b"
(zwischen Außenrotor "2" und
Rotorgehäuse "3")
• Innen- und Außenrotor-Axialspiel
"c"
(zwischen Rotorgehäuse "3" und
Rotoren "1" u. "2")
Nicht nach Vorgabe→Ölpumpe
erneuern.3. Kontrollieren:
• Stockend→Schritte 1 u. 2 wieder-
holen, ggf. defekte Bauteile er-
neuern.
ÖLPUMPE MONTIEREN
1. Montieren:
• Ölpumpen-Antriebswelle "1"
• Beilagscheibe "2"
• Passhulse "3"
• Innenrotor 1 "4"
• Motoröl auf die Ölpumpen- Antrieb-
swelle und den Innenrotor 1 auftra-
gen.
• Die Passhulse muss in der Nut im
Innenrotor 1 sitzen.
2. Montieren:
• Außenrotor 1 "1"
Motoröl auf den Außenrotor 1 auftra-
gen.
3. Montieren:
• Ölpumpendeckel "1"
• Ölpumpendeckel-Schraube "2"
• Passhulse "3"
• Innenrotor 2 "4"
• Sicherungsring "5"
• Motoröl auf den Innenrotor 2 auftra-
gen.
• Die Passhulse muss in der Nut im
Innenrotor 2 sitzen.
4. Montieren:
• Ausenrotor 2 "1"
• Passhulse "2"
• Ölpumpe "3"
• Ölpumpen-Schraube
[L = 25 mm (0.94 in)] "4"
• Ölpumpen-Schraube
[L = 30 mm (1.18 in)] "5"
Motoröl auf den Außenrotor 2 auftra-
gen.
5. Montieren:
• Olpumpen-Antriebsritzel "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Motoröl auf die Innenfläche des
Ölpumpen-Antriebsritzels auftragen.
Radialspiel "a":
Max. 0.12 mm (Max.
0.0047 in)
: 0.20 mm
(0.008 in)
Ausenrotor-Radialspiel
"b":
0.090–0.170 mm
(0.0035–0.0067 in)
: 0.24 mm
(0.0094 in)
Innen- und Ausenrotor-
Axialspiel "c":
0.03–0.10 mm (0.0012–
0.0039 in)
: 0.17 mm
(0.0067 in)
Olpumpendeckel-
Schraube:
1.7 Nm (0.17 m•kg, 1.2
ft•lb)
Olpumpen-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Olpumpen-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

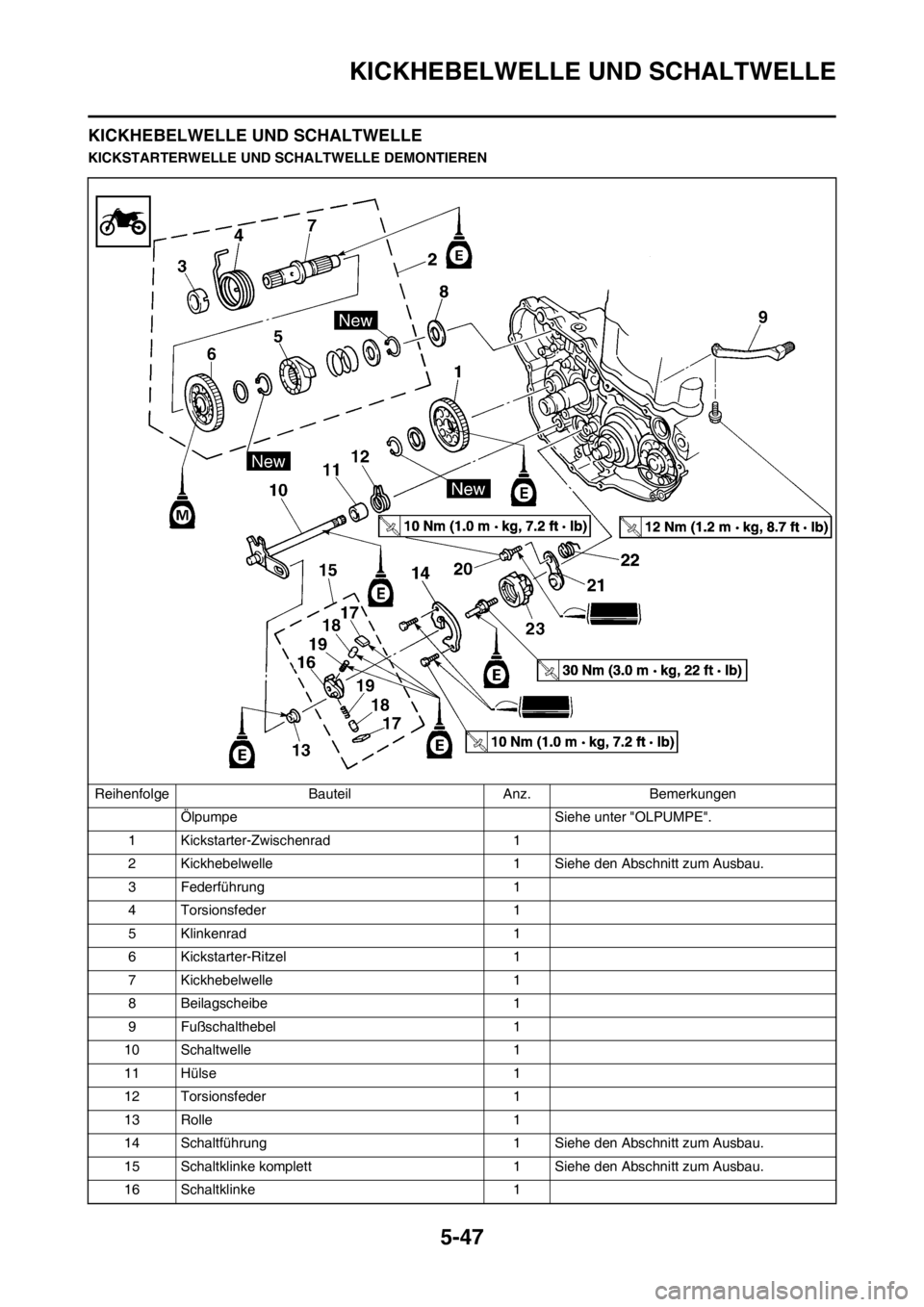

5-47
KICKHEBELWELLE UND SCHALTWELLE
KICKHEBELWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Ölpumpe Siehe unter "OLPUMPE".
1 Kickstarter-Zwischenrad 1
2 Kickhebelwelle 1 Siehe den Abschnitt zum Ausbau.
3 Federführung 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarter-Ritzel 1
7 Kickhebelwelle 1
8 Beilagscheibe 1
9 Fußschalthebel 1
10 Schaltwelle 1
11 Hülse 1
12 Torsionsfeder 1
13 Rolle 1
14 Schaltführung 1 Siehe den Abschnitt zum Ausbau.
15 Schaltklinke komplett 1 Siehe den Abschnitt zum Ausbau.
16 Schaltklinke 1

5-48
KICKHEBELWELLE UND SCHALTWELLE
17 Finger 2
18 Stift 2
19 Feder 2
20 Rastenhebel-Schraube 1
21 Rastenhebel 1
22 Torsionsfeder 1
23 Stiftplatte 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
