ANZUGSMOMENT
ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die
Anzugsmomente für normale
Schraubverbindungen mit ISO-Nor-
mgewinde ersichtlich. Anzugsmo-
mente für spezielle Verschraubungen
und Bauteile werden in jedem Ab-
schnitt dieser Anleitung gesondert
aufgeführt. Um ein Verziehen der
Bauteile zu vermeiden, sollten die
Schraubverbindungen über Kreuz
angezogen werden, bis die vorge-
schriebenen Anzugsmomente er-
reicht sind. Falls nicht anders
angegeben, gelten die genannten
Anzugsmomente für saubere und
trockene Schraubverbindungen bei
Raumtemperatur.A. Schlüsselweite
B. Gewindedurchmesser
MASSEINHEITEN
A
(Mut-
ter)B
(Schr
aube
)ANZUGSMOMENT
Nm m•kg ft•lb
10
mm6 mm 6 0.6 4.3
12
mm8 mm 15 1.5 11
14
mm10
mm30 3.0 22
17
mm12
mm55 5.5 40
19
mm14
mm85 8.5 61
22
mm16
mm130 13 94
Abkürzung EinheitDefinition Messen
mm
Millimeter 10-3 Meter Abstand
cmZentimeter 10-2 Meter Abstand
kgKilogramm 103 Gramm Gewicht
NNewton 1 kg × m/sec2Kraft
NmNewtonmeter N × m Anzugsmoment
m•kgMeterkilogramm m × kg Anzugsmoment
PaPascal N/m2Druck
N/mmNewton pro Millimeter N/mm Federrate
LLiter — Volumen
cm3Kubikzentimeter — Volumen
U/minUmdrehungen pro Minute — Motordrehzahl

2-19

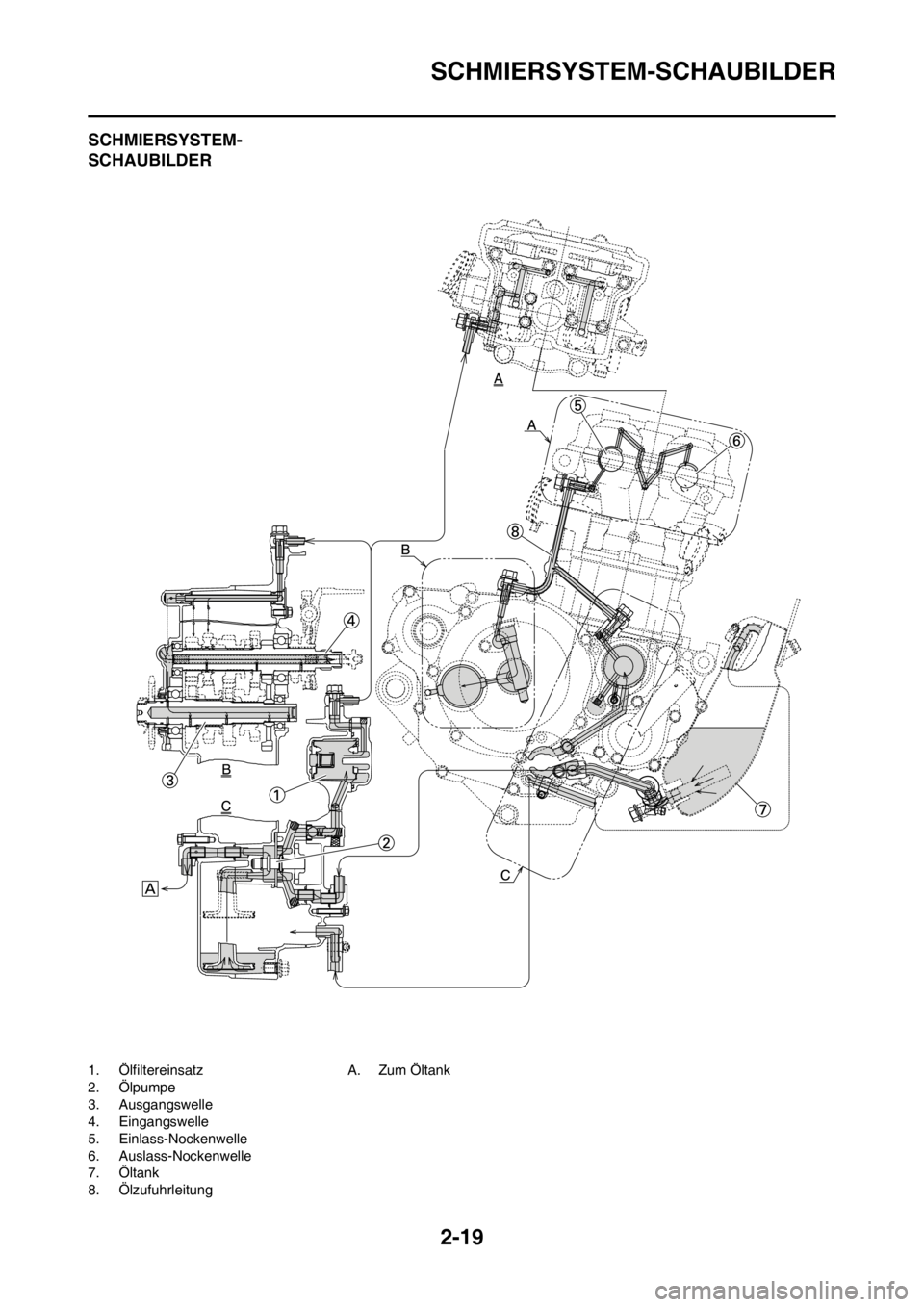

SCHMIERSYSTEM-SCHAUBILDER
SCHMIERSYSTEM-
SCHAUBILDER
1. Ölfiltereinsatz
2. Ölpumpe
3. Ausgangswelle
4. Eingangswelle
5. Einlass-Nockenwelle
6. Auslass-Nockenwelle
7. Öltank
8. ÖlzufuhrleitungA. Zum Öltank

2-20

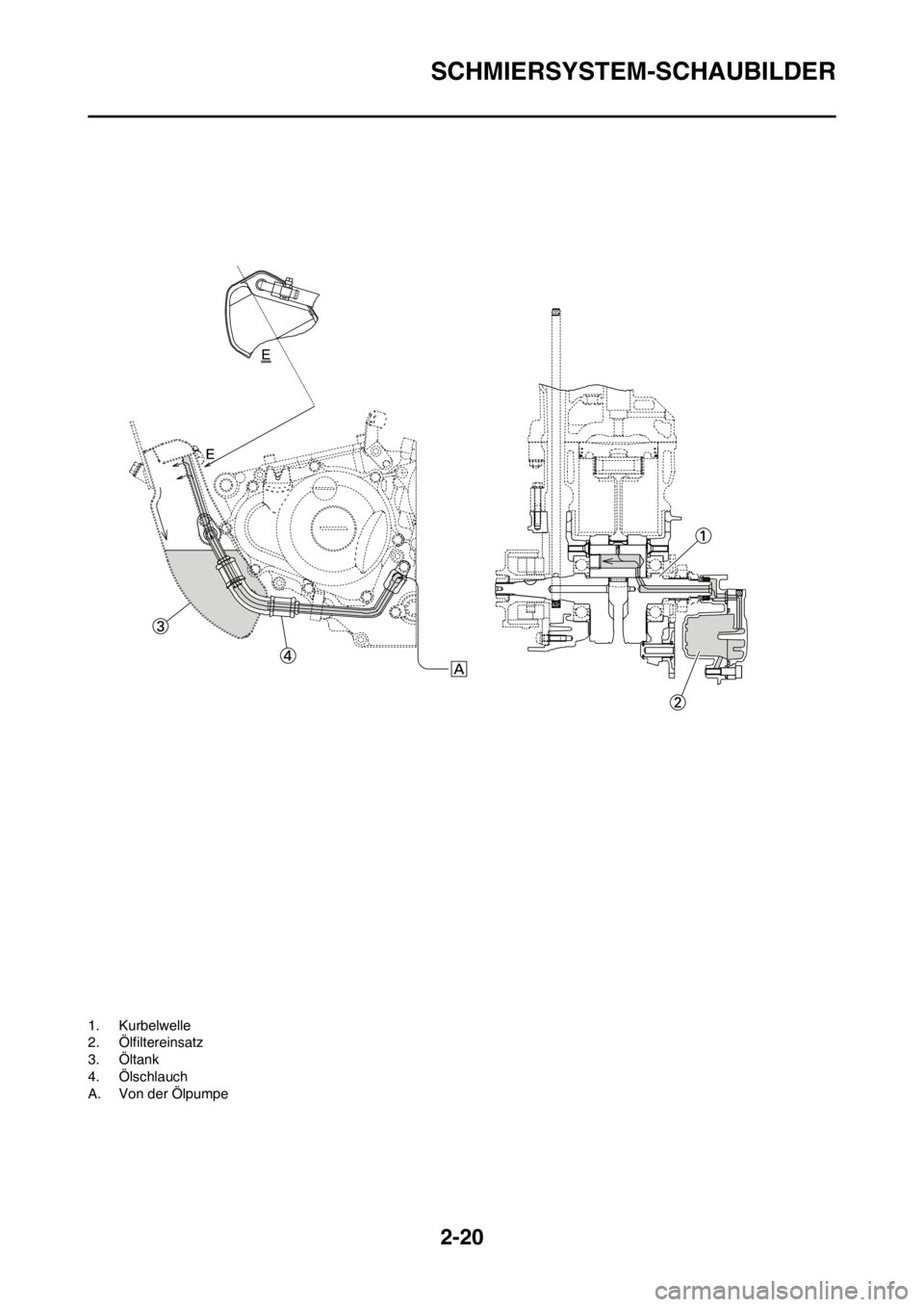

SCHMIERSYSTEM-SCHAUBILDER
1. Kurbelwelle
2. Ölfiltereinsatz
3. Öltank
4. Ölschlauch
A. Von der Ölpumpe

2-21

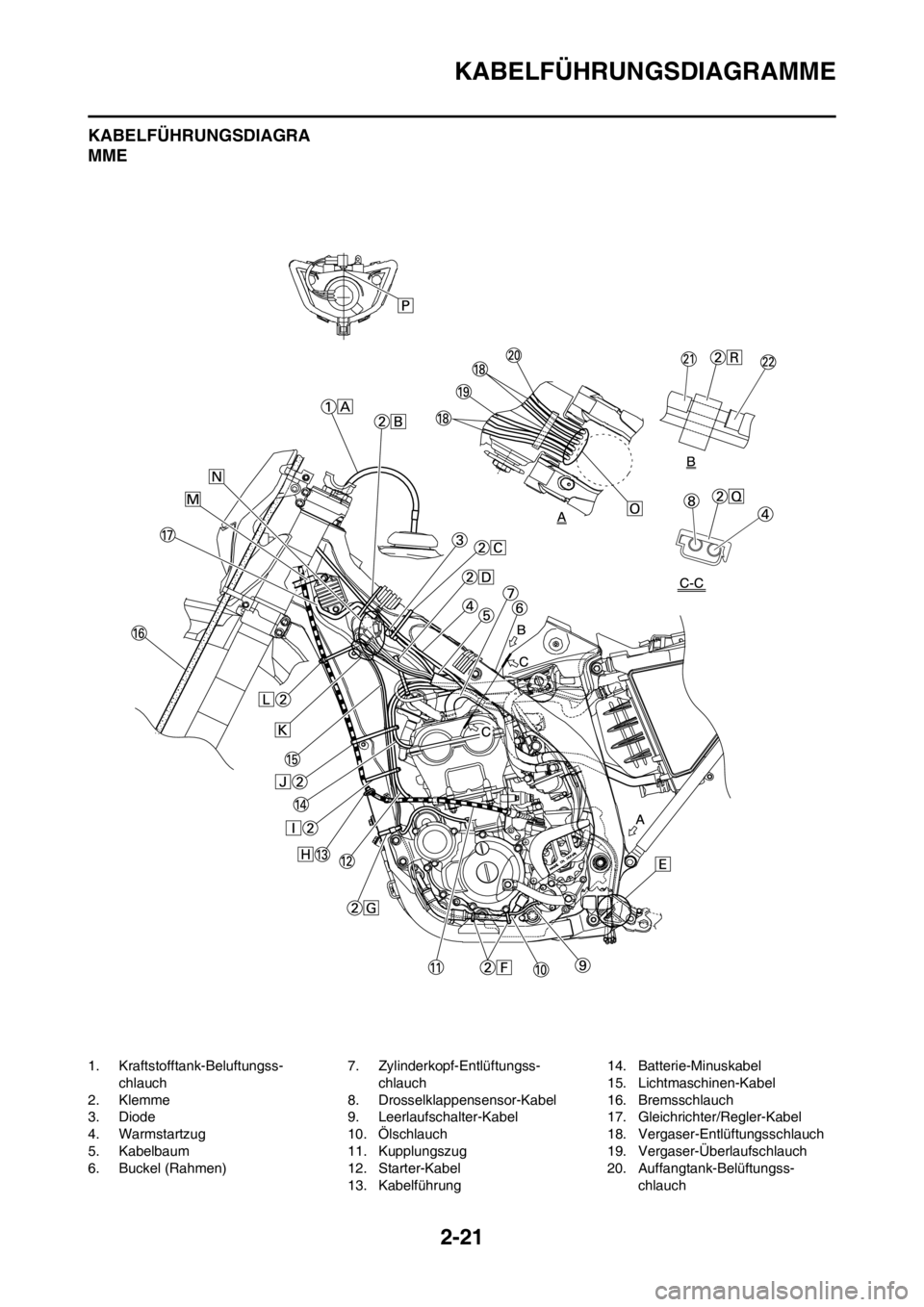

KABELFÜHRUNGSDIAGRAMME
KABELFÜHRUNGSDIAGRA
MME
1. Kraftstofftank-Beluftungss-
chlauch
2. Klemme
3. Diode
4. Warmstartzug
5. Kabelbaum
6. Buckel (Rahmen)7. Zylinderkopf-Entlüftungss-
chlauch
8. Drosselklappensensor-Kabel
9. Leerlaufschalter-Kabel
10. Ölschlauch
11. Kupplungszug
12. Starter-Kabel
13. Kabelführung14. Batterie-Minuskabel
15. Lichtmaschinen-Kabel
16. Bremsschlauch
17. Gleichrichter/Regler-Kabel
18. Vergaser-Entlüftungsschlauch
19. Vergaser-Überlaufschlauch
20. Auffangtank-Belüftungss-
chlauch

2-22
KABELFÜHRUNGSDIAGRAMME
21. Warmstartzug-Schutz
22. Gummiverschluss
A. Das Ende des Kraftstofftank-
Belüftungsschlauchs durch die
Bohrung in der Lenkachse
stecken.
B. Gaszug, Warmstartzug und
Gleichrichter/Regler-Kabel am
Rahmen befestigen. Klemme
unter dem Gaszug auf der rech-
ten Seite des Rahmens position-
ieren, dabei müssen sowohl die
Klemmenenden als auch die Ka-
belbinderenden nach unten
weisen.
C. Diode (an der Markierung),
Gaszug und Warmstartzug am
Rahmen befestigen. Klemm-
enende so positionieren, dass
es in Richtung unterer Rahmen
zeigt und das Kabelbinderende
nach unten zeigt.
D. Kabelbaum, Drosselklappen-
sensor-Kabel, Starter-Kabel und
Batterie-Minuskabel am Rah-
men befestigen. Die Klemme
durch das Loch in der Halterung
(Sekundärluft-Abschaltventil)
führen. Klemmenende so posi-
tionieren, dass es in Richtung
unterer Rahmen zeigt und Ka-
belbinderende abschneiden.
E. Die Vergaser-Entlüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschlauch zwischen
Übertragungshebel und Rah-
menquerrohr führen.
F. Das Leerlaufschalter-Kabel und
den Ölschlauch mit Kabelbind-
ern zusammenbinden und die
Enden abschneiden.
G. Leerlaufschalter- und Lichtmas-
chinen-Kabel am Rahmen bef-
estigen. Klemmenende so
positionieren, dass es in Rich-
tung Außenseite des Rahmens
zeigt und das Kabelbinderende
in Richtung hinterer Rahmen.
H. Den Kupplungszug durch die
Kabelführung leiten.
I. Starter-, Leerlaufschalter- und
Lichtmaschinen-Kabel am Rah-
men befestigen. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und Kabelbinderende absch-
neiden.J. Kupplungszug, Starter-Kabel,
Batterie-Minuskabel, Lichtmas-
chinenkabel und Leerlaufschal-
ter-Kabel am Rahmen
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung hinterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Leerlaufschalter- und Lichtmas-
chinen-Kabel an der Innenseite
des Kabelbaums entlang führen.
L. Kupplungszug, Leerlaufschal-
ter- und Lichtmaschinen-Kabel
am Rahmen befestigen. Klemm-
enende in der Nähe des Kup-
plungszugs positionieren und
Kabelbinderende abschneiden.
M. Den Kabelbaum und Kupplung-
szug durch die Kabelführungen
leiten.
N. Steckverbinder in der Rahmen-
vertiefung positionieren.
O. Die Vergaser-Belüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschläuche so führen,
dass sie das Federbein nicht
berühren.
P. Steckverbinder sichern, indem
er in das Loch im Scheinwerfer-
einsatz gedrückt wird.
Q. Das Drosselklappensensorka-
bel und den Warmstartzug bef-
estigen.
R. Die Klemmschelle zwischen
Warmstartzug-Schutz und
Gummikappe anbringen.

2-23

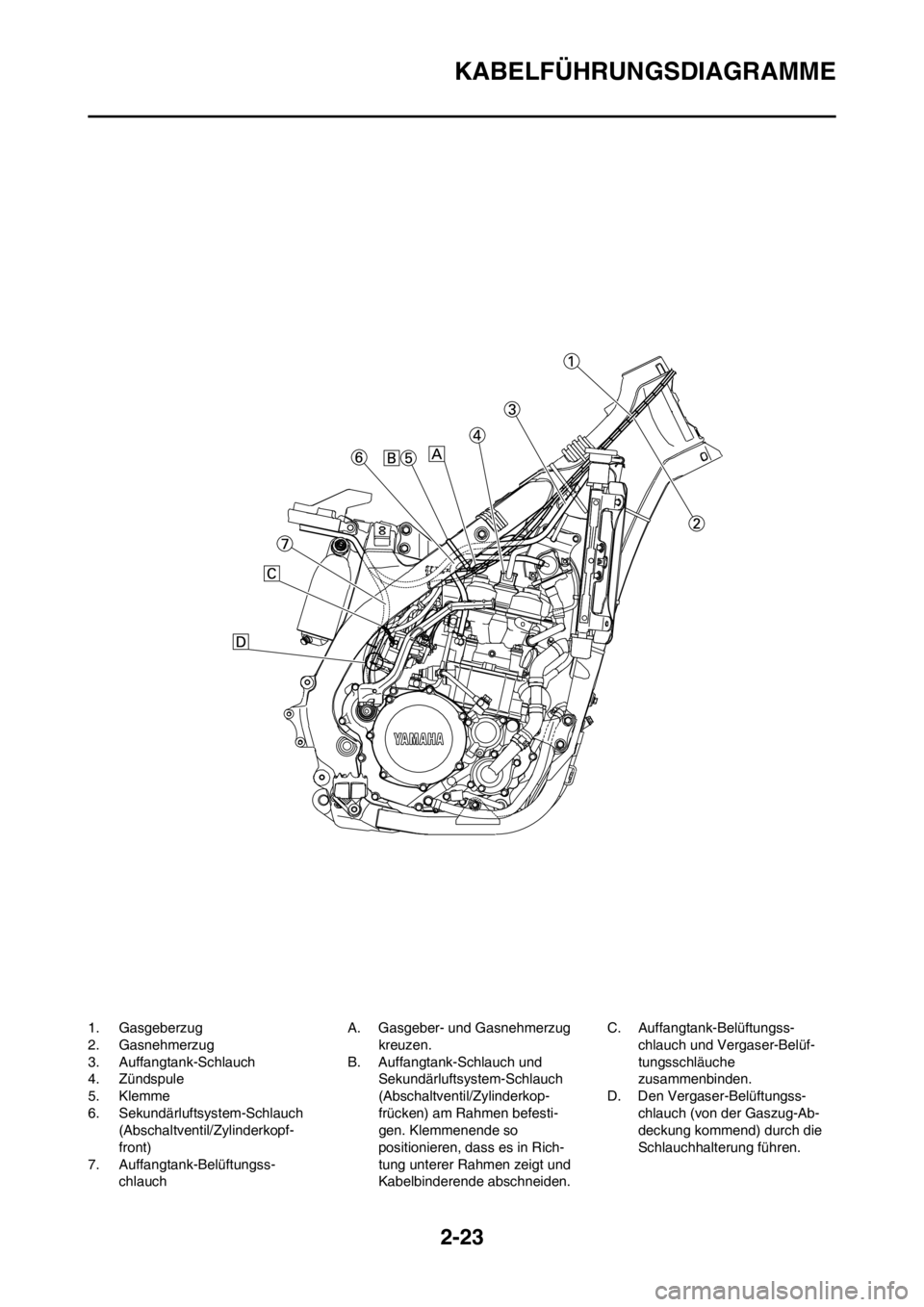

KABELFÜHRUNGSDIAGRAMME
1. Gasgeberzug
2. Gasnehmerzug
3. Auffangtank-Schlauch
4. Zündspule
5. Klemme
6. Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkopf-
front)
7. Auffangtank-Belüftungss-
chlauchA. Gasgeber- und Gasnehmerzug
kreuzen.
B. Auffangtank-Schlauch und
Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkop-
frücken) am Rahmen befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.C. Auffangtank-Belüftungss-
chlauch und Vergaser-Belüf-
tungsschläuche
zusammenbinden.
D. Den Vergaser-Belüftungss-
chlauch (von der Gaszug-Ab-
deckung kommend) durch die
Schlauchhalterung führen.

2-24
KABELFÜHRUNGSDIAGRAMME
1. Hauptbremszylinder
2. Bremsschlauch-Halterung
3. BremsschlauchA. Den Bremsschlauch so montie-
ren, dass der Metallstutzen am
Schlauchende, wie abgebildet,
an der Nase des Bremssattels
anliegt.
B. Den Bremsschlauch durch die
entsprechenden Schlauchhal-
terungen führen.C. Falls der Bremsschlauch die
Feder des Federbeins beruhrt,
den Schlauch entsprechend
umbiegen.
D. Den Bremsschlauch so montie-
ren, dass der Metallstutzen am
Schlauchende, wie abgebildet,
an der Nase des Bremssattels
anliegt.

2-25

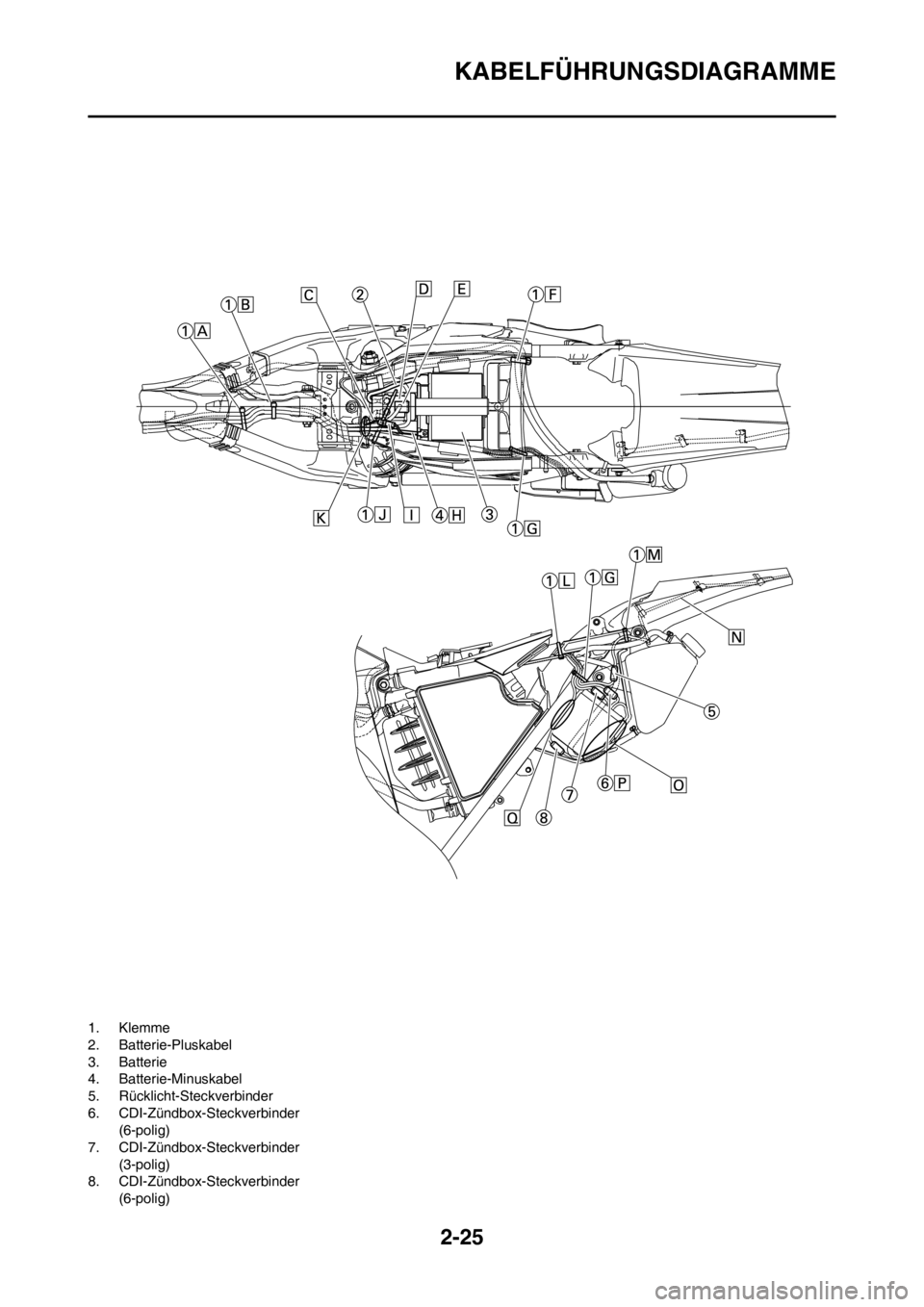

KABELFÜHRUNGSDIAGRAMME
1. Klemme
2. Batterie-Pluskabel
3. Batterie
4. Batterie-Minuskabel
5. Rücklicht-Steckverbinder
6. CDI-Zündbox-Steckverbinder
(6-polig)
7. CDI-Zündbox-Steckverbinder
(3-polig)
8. CDI-Zündbox-Steckverbinder
(6-polig)
