Page 97 of 464
972. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_WE_52E13E■Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
●In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld. Power-gebied
Geeft aan dat het gebruikte vermogen
de bovenlimiet voor milieubewust rijden
overschrijdt.
Eco-gebied
Geeft aan dat er milieubewust wordt
gereden.
Hybrid Eco-gebied
Geeft aan dat er zodanig wordt gere-
den, dat de auto vaak alleen elektrisch
wordt aangedreven. (Wanneer de auto
licht belast wordt, zoals bij langzaam rij-
den, betekent binnen het Hybrid Eco-
gebied blijven dat er milieubewust wordt
gereden.)
Oplaadgebied
Laat het regeneratieve opladen zien.
1
2
3
4
Page 98 of 464
982. Instrumentenpaneel
YARIS_HV_WE_52E13E
Multi-infor matiedisplay
Klok (Blz. 100)
Weergave buitentemperatuur
(Blz. 100)
Schakelstandindicator
(Blz. 189)
Rij-informatie (Blz. 98)
.
De onderwerpen die worden
weergegeven, kunnen worden
gewijzigd door op de knop voor
het wijzigen van de weergave te
drukken.
■Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
Op het multi-informatiedisplay wordt voor de bestuurder een
aantal gegevens, inclusief de klok, met betrekking tot het rijden
weergegeven.
Informatie op display
1
2
3
4
Wijzigen van de weergave
Rijinformatie
Page 99 of 464

992. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_WE_52E13E■
Dagteller
Geeft de afstand weer die met de auto gereden is sinds de teller de
laatste keer is gereset. Dagteller A en B kunnen onafhankelijk van
elkaar worden gebruikt en verschillende afstanden weergeven.
Houd de toets langer dan 1 seconde ingedrukt om te resetten. Houd de
toets ingedrukt wanneer de dagteller wordt weergegeven om de dagteller
op 0 te zetten.
■
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik aan.
• De functie kan worden gereset door de knop langer dan 1 seconde in te
drukken als het actuele brandstofverbruik wordt weergegeven.
• Het weergegeven actuele brandstofverbruik is een globale waarde.
■
Gemiddeld brandstofverbruik
Geeft het gemiddelde brandstofverbruik weer.
• De functie kan worden gereset door de knop langer dan 1 seconde in te
drukken als het gemiddelde brandstofverbruik wordt weergegeven.
• Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
■
Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank
aanwezige brandstof kan worden gereden.
• Deze afstand wordt berekend op basis van het gemiddelde brandstof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weer-
gave mogelijk niet bijgewerkt.
Zet wanneer u gaat tanken het contact UIT. Als er wordt getankt terwijl het
contact niet UIT staat, wordt het display mogelijk niet bijgewerkt.
■
Gemiddelde rijsnelheid
Weergave van de gemiddelde rijsnelheid sinds het starten van het
hybridesysteem of het resetten van de functie.
De functie kan worden gereset door de knop langer dan 1 seconde in te
drukken als de gemiddelde rijsnelheid wordt weergegeven.
Page 100 of 464

1002. Instrumentenpaneel
YARIS_HV_WE_52E13E
Het controlelampje EV kan worden geactiveerd of gedeactiveerd door
de knop voor het wijzigen van de weergave in te drukken als het dis-
play voor de persoonlijke voorkeursinstellingen van het controle-
lampje EV wordt weergegeven.
Om het display voor het aanpassen van controlelampje EV aan de per-
soonlijke voorkeur te wijzigen, houdt u, wanneer de kilometerteller wordt
weergegeven, de knop voor het wijzigen van de weergave ingedrukt tot de
weergave verandert.
De klok kan worden ingesteld door op de toetsen te drukken.
Instellen van de uren
Instellen van de minuten
Het bereik van de temperatuurweergave ligt tussen -40°C en 50°C.
■Display
In de volgende situaties wordt de juiste buitentemperatuur mogelijk
niet weergegeven of duurt het langer voordat het display wijzigt:
●Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 25
km/h)
●Wanneer de buitentemperatuur plotseling verandert (bijvoor-
beeld bij het in- of uitrijden van een garage of tunnel)
■Als of E wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Persoonlijke voorkeursinstellingen controlelampje EV-modus
Klok
1
2
Weergave buitentemperatuur
Page 101 of 464

1012. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_WE_52E13E
■Bij het losnemen en aansluiten van de accukabels
De volgende gegevens worden gereset.
●Gemiddeld brandstofverbruik
●Actieradius
●Gemiddelde rijsnelheid
●Gegevens klok
■LCD-scherm
Op het display kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Het multi-informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het display tra-
ger reageren en worden wijzigingen mogelijk met enige vertraging
weergegeven.
Page 102 of 464
1022. Instrumentenpaneel
YARIS_HV_WE_52E13E
Energiemonitor/verbruiksscherm
Navigatie-/multimediasysteem
Druk op de toets op het navi-
gatie-/multimediasysteem.
Selecteer “Energiemonitor”.
: Indien aanwezig
U kunt de status van het hybridesysteem zien op het navigatie-/
multimediasysteem.
Energiemonitor
Navigatie-/multimediasysteem
Wanneer de auto wordt aangedre-
ven door de elektromotor
(tractiemotor)
Wanneer de auto wordt aangedre-
ven door de benzinemotor
Page 103 of 464
1032. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_WE_52E13EDeze afbeeldingen zijn slechts voorbeelden en kunnen licht afwijken van de
werkelijke situaties.

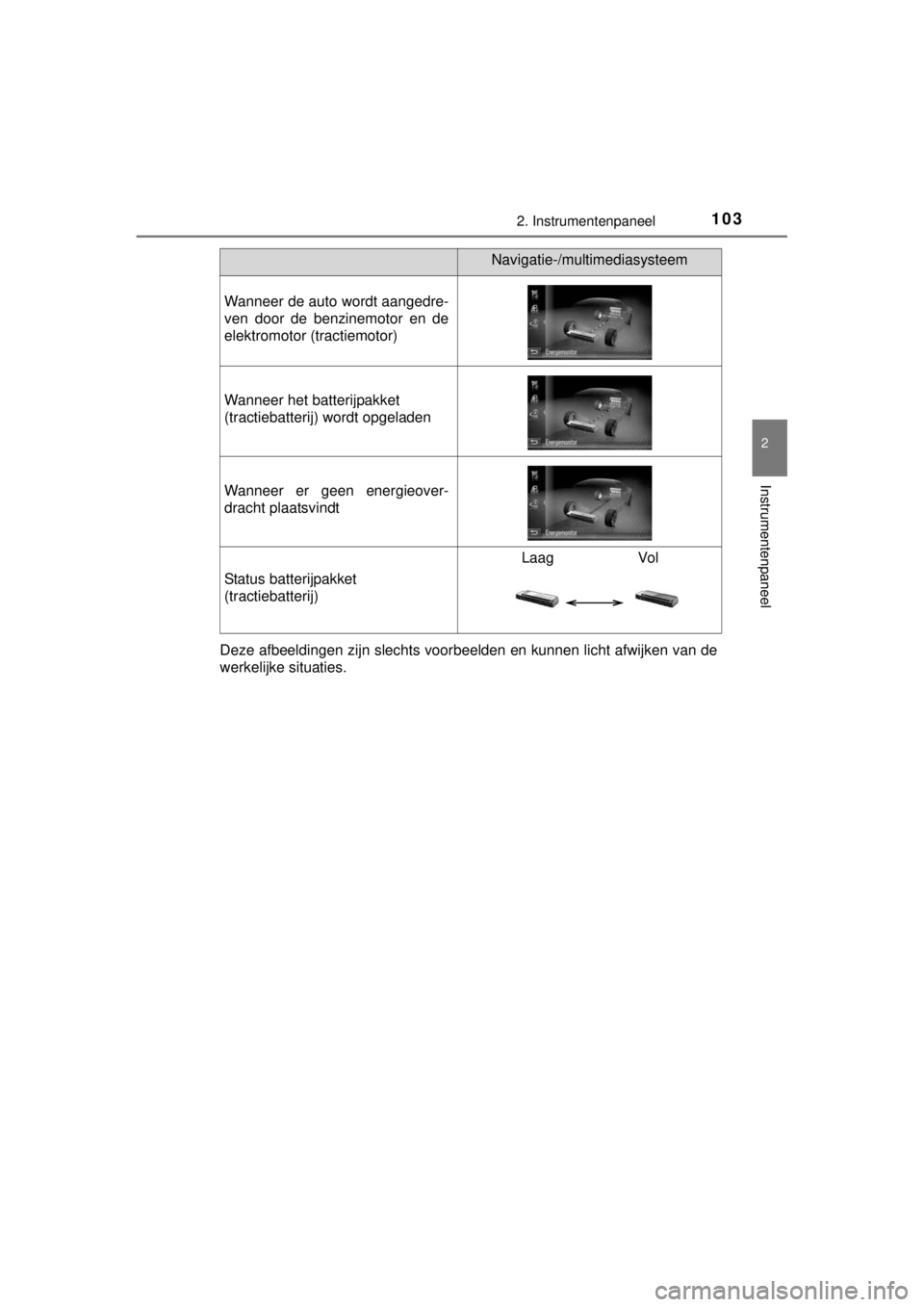

Wanneer de auto wordt aangedre-
ven door de benzinemotor en de
elektromotor (tractiemotor)
Wanneer het batterijpakket
(tractiebatterij) wordt opgeladen
Wanneer er geen energieover-
dracht plaatsvindt
Status batterijpakket
(tractiebatterij)
Laag Vol
Navigatie-/multimediasysteem
Page 104 of 464
1042. Instrumentenpaneel
YARIS_HV_WE_52E13E
Druk op de toets op het
navigatie-/multimediasysteem.
Selecteer “Reisinformatie”.
Weergave van de gemiddelde
rijsnelheid sinds het starten
van het hybridesysteem.
Actieradius (Blz. 106)
Het brandstofverbruik gedu-
rende de laatste 15 minuten
De geregenereerde energie
gedurende de laatste 15 minu-
ten
Eén symbool staat voor 30 Wh. Er worden maximaal 5 symbolen
getoond.
Weergave van de verstreken tijd sinds het starten van het hybride-
systeem.
Resetten van de verbruiksgegevens
Het gemiddelde brandstofverbruik gedurende de laatste 15 minuten
wordt door middel van kleur verdeeld in vorige gemiddelden en
gemiddelden sinds de laatste keer dat het contact AAN is gezet.
Het weergegeven gemiddelde brandstofverbruik is een globale
waarde.
Deze afbeelding is slechts een voorbeeld.
Reisinformatie (navigatie-/multimediasysteem)
1
2
1
2
3
4
5
6
