2014 TOYOTA YARIS HYBRID Instructieboekje (in Dutch)

3057-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Ernstige schade aan de motor voorkomen
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.

3067-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E
Koelvloeistofreservoir
Het koelvloeistofniveau is correct als het zich bij koude motor tus-
sen de streepjes FULL en LOW bevindt.
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
Koelvloeistofreservoir vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich tussen de streepjes F
en L bevindt wanneer het hybridesysteem koud is.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich echter op of
onder het onderste streepje (L)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (F).
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Koelvloeistof
1
2
3
1
2
3

3077-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen extreem vuil is of als u niet
zeker bent van de staat ervan, laat dan uw auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten en brandwonden of ander letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als er koelvloeistof wordt gemorst bij het vullen
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur en de condensor niet
aan, aangezien deze heet kunnen zijn.

3087-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E
Als het ruitensproeiervloeistofni-
veau onder het streepje FULL
staat, moet ruitensproeiervloei-
stof worden bijgevuld tot aan het
streepje FULL.
Ruitensproeiervloeistof
Type BType A
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.

3097-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E
12V-accu
De 12V-accu bevindt zich onder
de rechter achterstoel.
Verwijder de afdekkap na het
verwijderen van de clips.
Verwijder de afdekkap na het
verwijderen van de clips.
Plaats
Verwijderen van de afdekkap van de 12V-accu
1
2

3107-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
Klembeugel
Plaats de afdekkap met de clip.
Exterieur
1
2
Plaatsen van de afdekkap van de 12V-accu
1

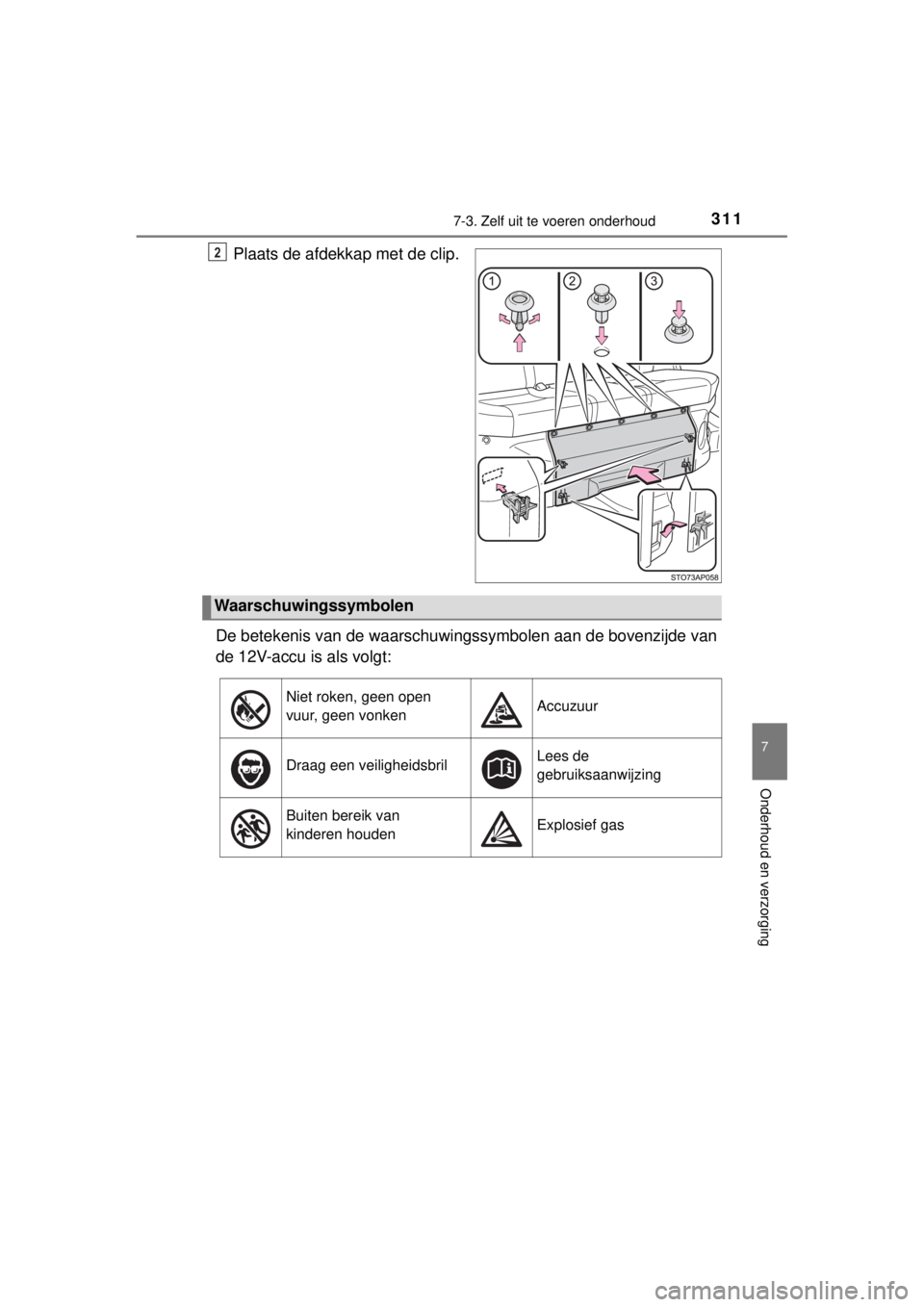

3117-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E
Plaats de afdekkap met de clip.
De betekenis van de waarschuwingssymbolen aan de bovenzijde van
de 12V-accu is als volgt:2
Waarschuwingssymbolen
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas

3127-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■Wanneer de kabels van de 12V-accu worden losgenomen
Neem altijd eerst de minkabel (-) los.
■Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest, is het wellicht niet meteen
mogelijk om de portieren met de instapfunctie van het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstandsbediening of
de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
●Auto's met Smart entry-systeem met startknop: Start het hybridesysteem
met het contact in stand ACC. Het hybridesysteem kan niet worden gestart
als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede poging
echter normaal.
●Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Als de 12V-accu weer wordt aangesloten,
keert de startknop terug naar de stand die was geselecteerd voordat de
12V-accu werd losgenomen. Controleer of het contact UIT is gezet voordat
u de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de
stand van de startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
