2014 TOYOTA YARIS HYBRID Instructieboekje (in Dutch)

89
2Instrumentenpaneel
YARIS_HV_WE_52E13E2. Instrumentenpaneel
Waarschuwingslampjes en
controlelampjes ................. 90
Meters en tellers .................. 95
Multi-informatiedisplay ......... 98
Energiemonitor/
verbruiksscherm .............. 102

902. Instrumentenpaneel
YARIS_HV_WE_52E13E

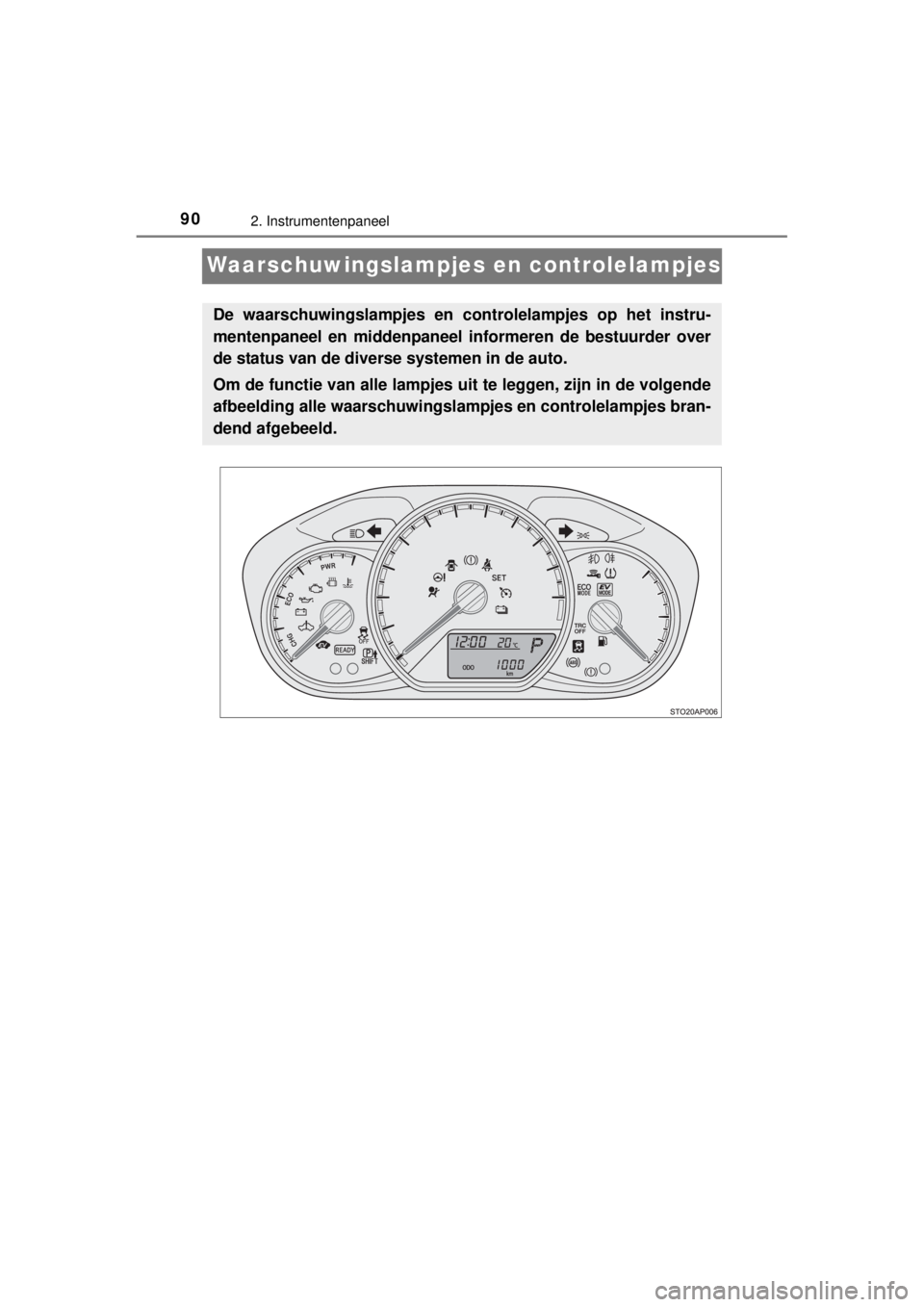

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle waarschuwingslampjes en controlelampjes bran-
dend afgebeeld.

912. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_WE_52E13E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1
(rood)
Waarschuwingslampje
remsysteem
(Blz. 369)*1, 3Controlelampje
Traction Control
(Blz. 371)
*1
Laadstroomcontrole-
lampje (Blz. 369)
*1
(Geel)
Waarschuwingslampje
remsysteem
(Blz. 371)
*1Waarschuwingslampje
lage oliedruk
(Blz. 370)*2
(Geel)
Controlelampje cruise
control (Blz. 371)
*1
(rood)
Waarschuwingslampje
hoge koelvloeistoftem-
peratuur (Blz. 370)*2, 4
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(Blz. 372, 377)
*1Waarschuwingslampje
hybridesysteem
(Blz. 370)*1Waarschuwingslampje
tractiebatterij ontladen
(Blz. 372)
*1Motorcontrolelampje
(Blz. 370)Waarschuwingslampje
open portier/achterklep
(Blz. 372)
*1Waarschuwingslampje
SRS (Blz. 370)Waarschuwingslampje
laag brandstofniveau
(Blz. 372)
*1Waarschuwingslampje
ABS (Blz. 371)Controlelampje bestuur-
ders- en voorpassa-
giersgordel (Blz. 372)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging (Blz. 371)*5Controlelampjes
achterpassagiersgordels
(Blz. 372)

922. Instrumentenpaneel
YARIS_HV_WE_52E13E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje knippert geel om een storing aan te geven. Het groene lampje
knippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*5: Het lampje brandt in het centrale paneel.
*2Waarschuwingslampje
lage bandenspanning
(Blz. 373)*1Waarschuwingslampje
verzoek stand P
(Blz. 373)
*1Waarschuwingslampje
hybridesysteem
oververhit (Blz. 373)

932. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_WE_52E13E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(Blz. 191)*1, 3Controlelampje
Traction Control
(Blz. 214)
Controlelampje
grootlicht (Blz. 194)
*1Controlelampje
TRC OFF (Blz. 214)
Controlelampje
achterlicht (Blz. 193)
*1Controlelampje
VSC OFF (Blz. 215)
*2Controlelampje
mistlampen voor
(Blz. 198)Controlelampje
EV MODE (Blz. 186)
Controlelampje
mistachterlicht
(Blz. 198)
*1Controlelampje
ECO MODE (Blz. 189)
*2
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(Blz. 180)Controlelampje EV
(Blz. 75)
*2
(Groen)
Controlelampje
cruise control
(Blz. 209)Controlelampje READY
(Blz. 176, 180)
*2
Controlelampje SET
(Blz. 209)
Controlelampje
PASSENGER AIR BAG (Blz. 50)
*4

942. Instrumentenpaneel
YARIS_HV_WE_52E13E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem, zoals het antiblokkeersysteem
of airbagsysteem, niet gaat branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te beschermen in
geval van een aanrijding, waardoor ernstig letsel zou kunnen ontstaan. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als dit gebeurt.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen van de motor
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld.
(Blz. 420)

95
2
2. Instrumentenpaneel
Instrumentenpaneel
YARIS_HV_WE_52E13E
Meters en tellers
Hybridesysteemindicator
Geeft uitgaande vermogen en regeneratieniveau hybridesysteem weer
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank zit.
Knop wijzigen weergave
Blz. 98
Multi-informatiedisplay
Blz. 98
Knoppen instellen tijd
Blz. 100
1
2
3
4
5
6

962. Instrumentenpaneel
YARIS_HV_WE_52E13E
De helderheid van de dashboardverlichting (als de lichtschakelaar
aan is) kan worden gewijzigd.
Geef de dimmer van de dash-
boardverlichting weer door de
knop voor het wijzigen van de
weergave in te drukken.
(Blz. 98)
Houd vervolgens de knop inge-
drukt. Stel de helderheid in op het
gewenste niveau door de knop in
te drukken.
■Tellers en display worden verlicht als
Auto's zonder Smart Entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart Entry-systeem en startknop
Het contact AAN staat.
Dimmer dashboardverlichting
