2014 TOYOTA YARIS HYBRID Instructieboekje (in Dutch)

3457-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E■

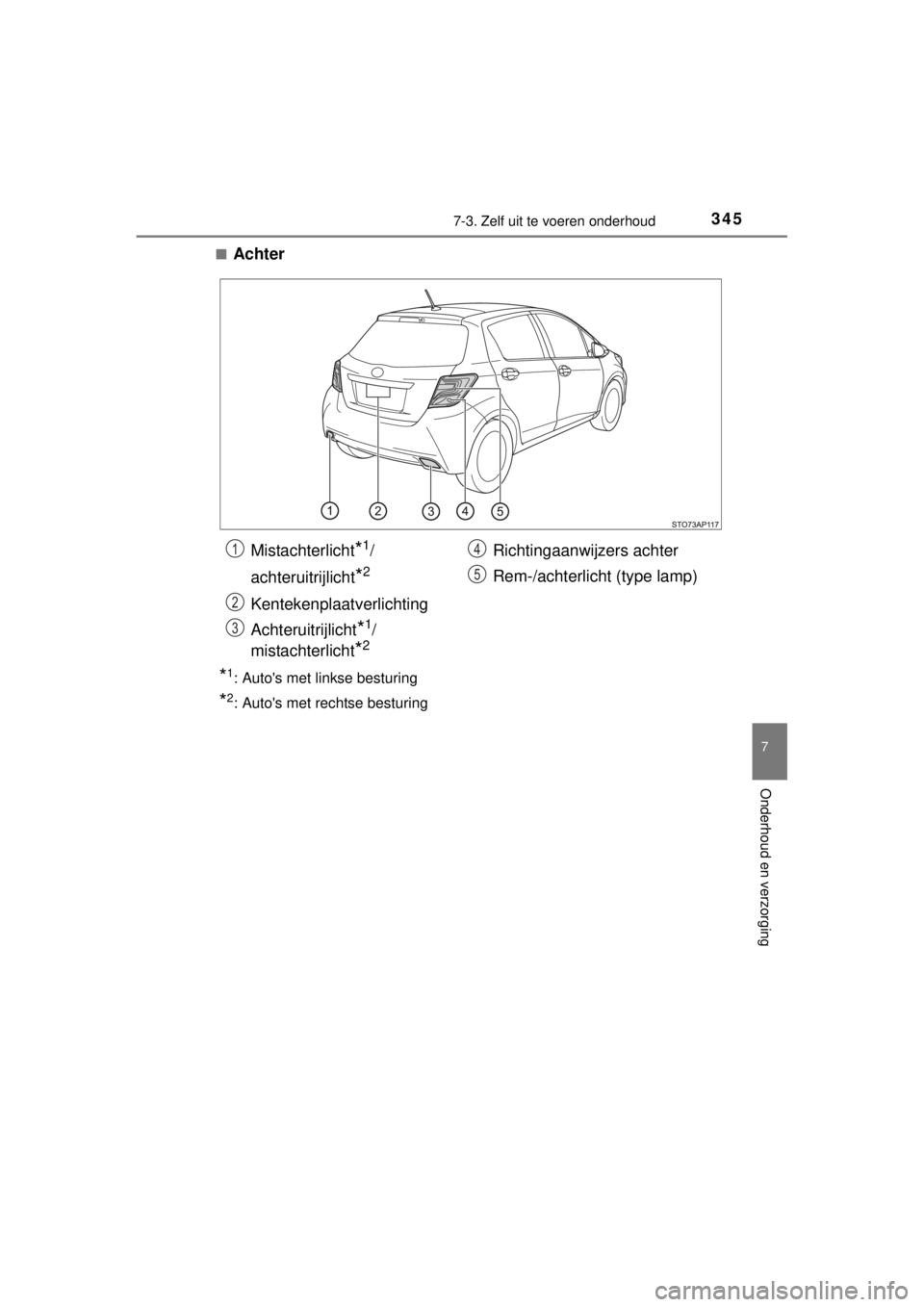

Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Mistachterlicht*1/
achteruitrijlicht
*2
Kentekenplaatverlichting
Achteruitrijlicht
*1/
mistachterlicht
*2
Richtingaanwijzers achter
Rem-/achterlicht (type lamp)1
2
3
4
5

3467-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E■

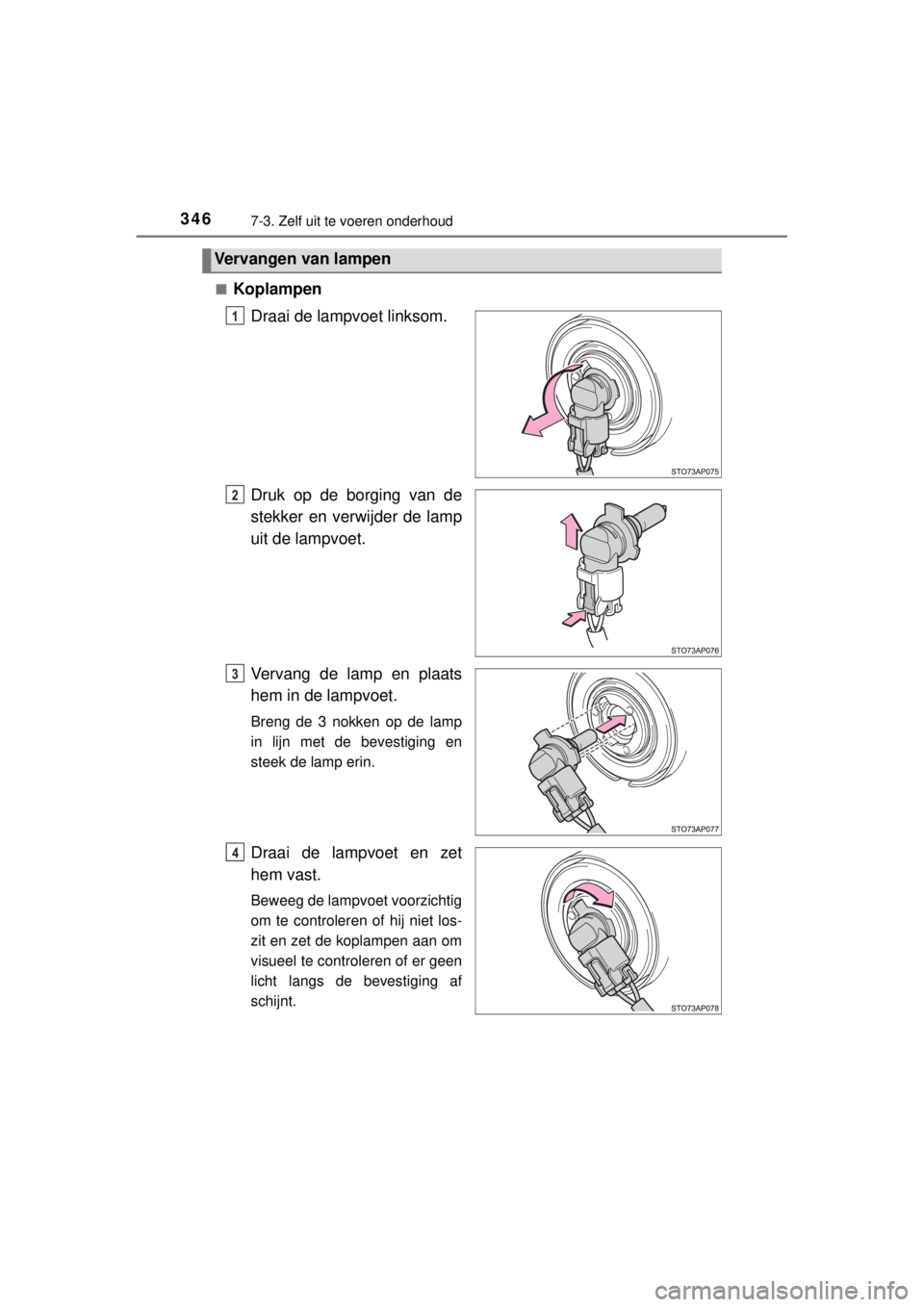

Koplampen
Draai de lampvoet linksom.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de koplampen aan om
visueel te controleren of er geen
licht langs de bevestiging af
schijnt.
Vervangen van lampen
1
2
3
14

3477-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E■

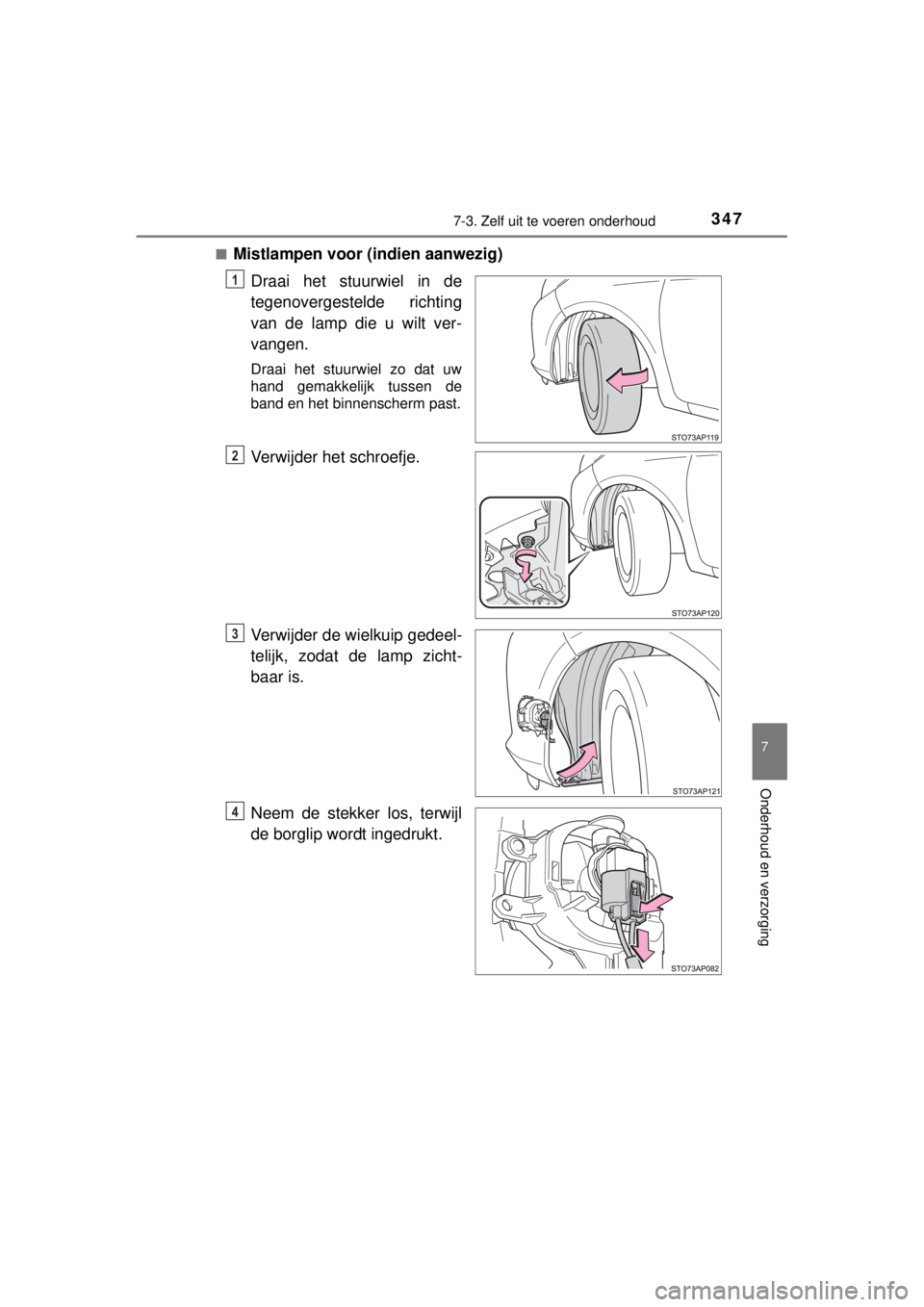

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en het binnenscherm past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4

3487-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E

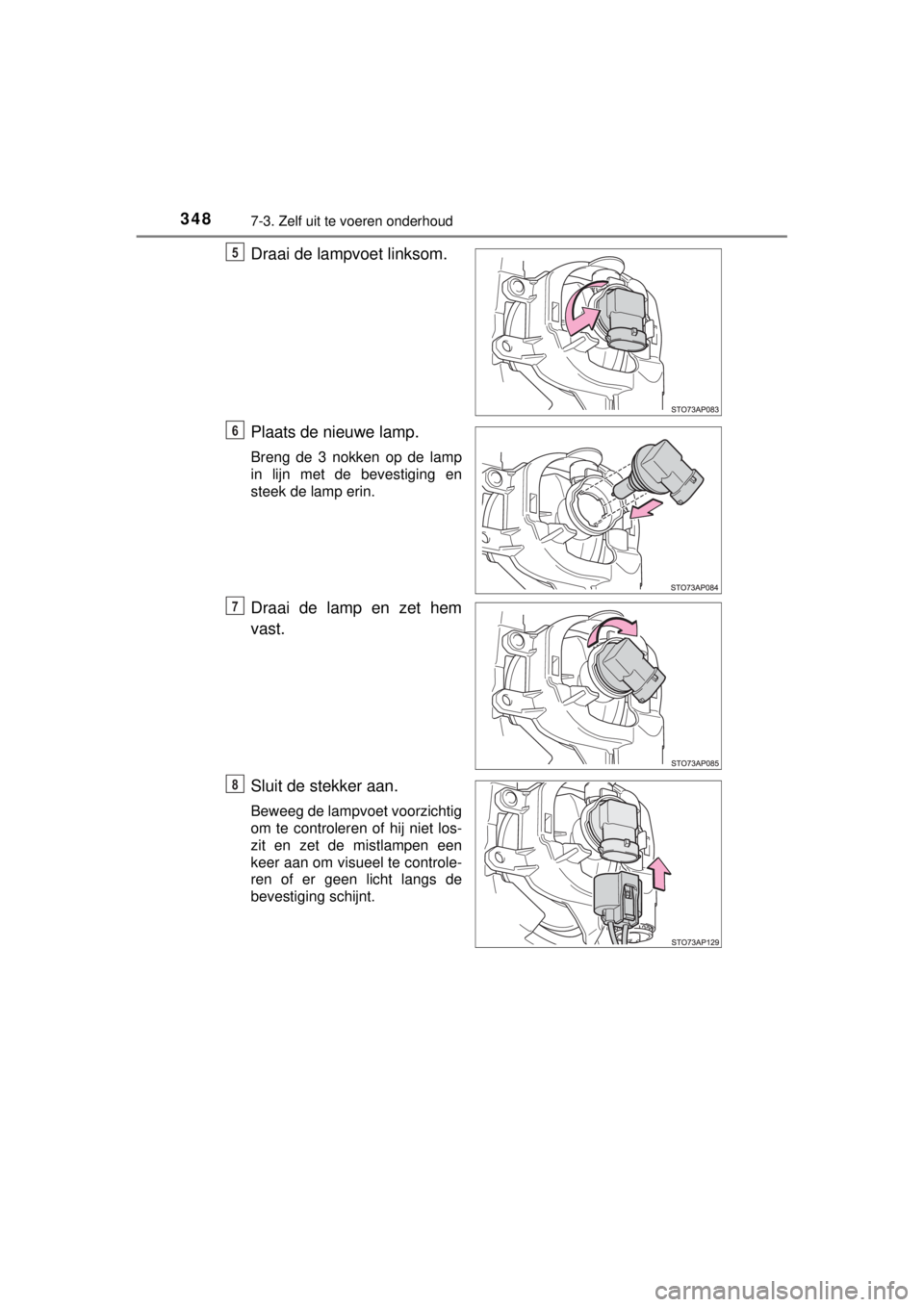

Draai de lampvoet linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen een
keer aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8

3497-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E

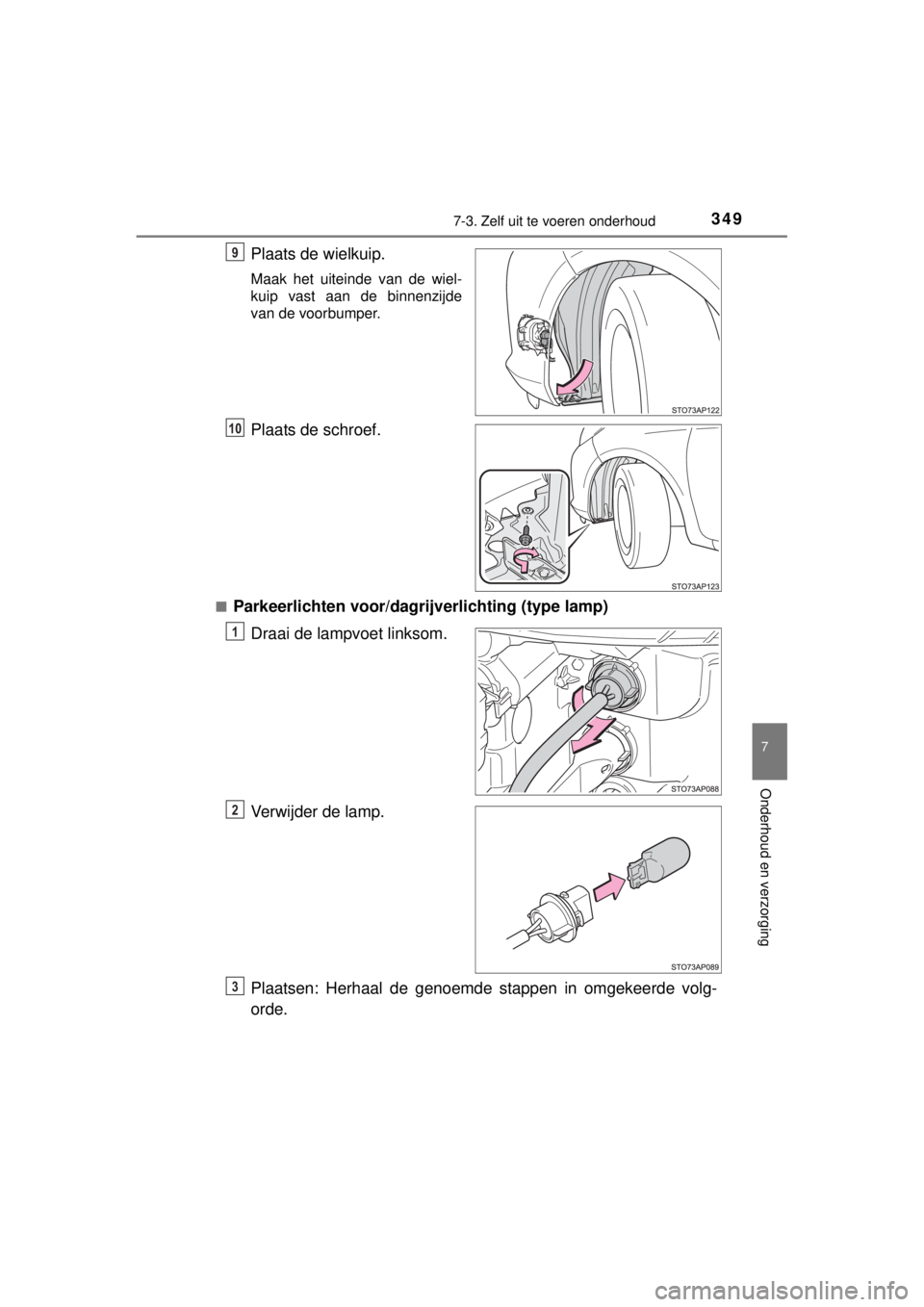

Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
10
1
2
3

3507-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E■

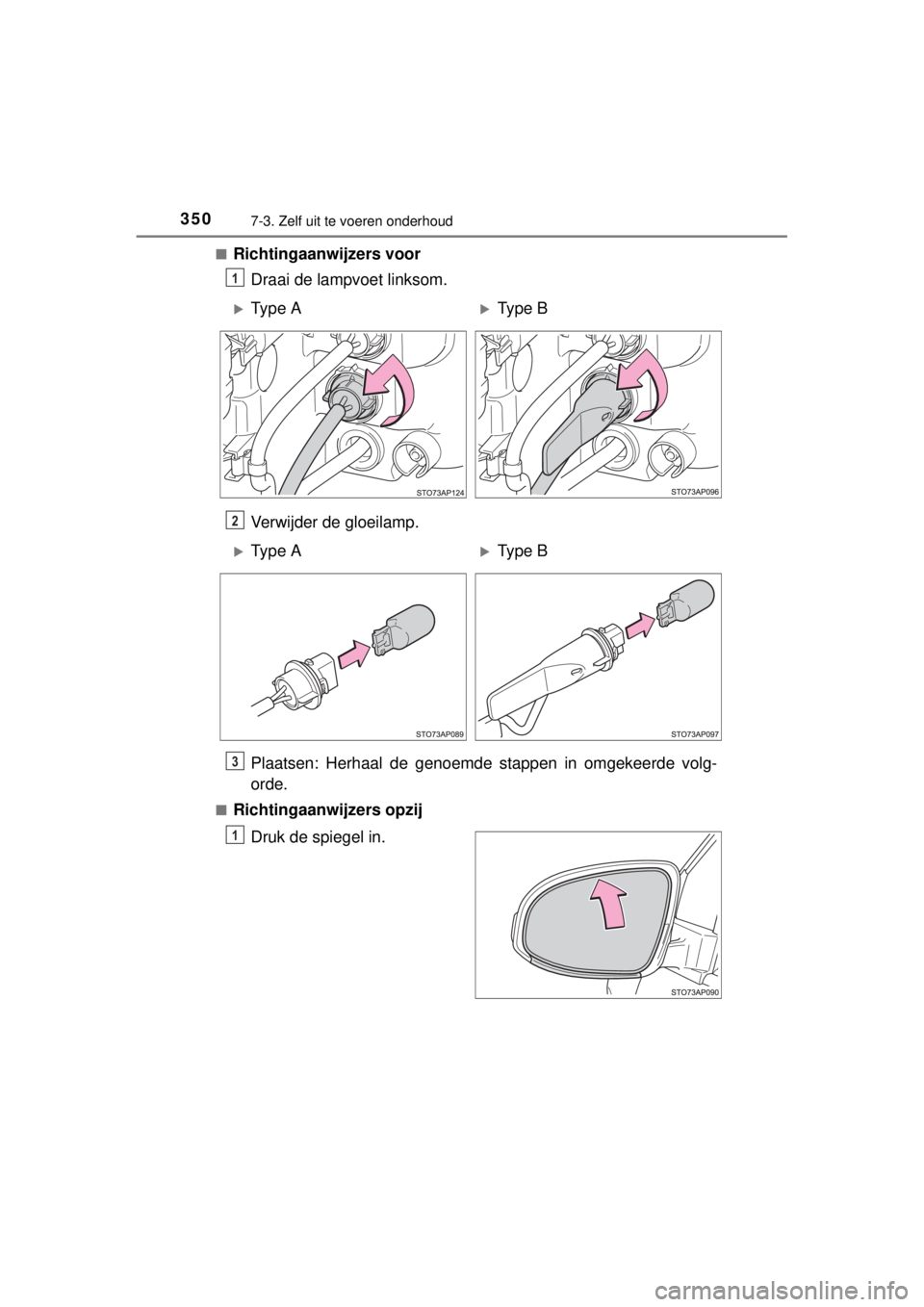

Richtingaanwijzers voor
Draai de lampvoet linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Richtingaanwijzers opzij
Druk de spiegel in.
1
Type AType B
2
Type AType B
3
1

3517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E

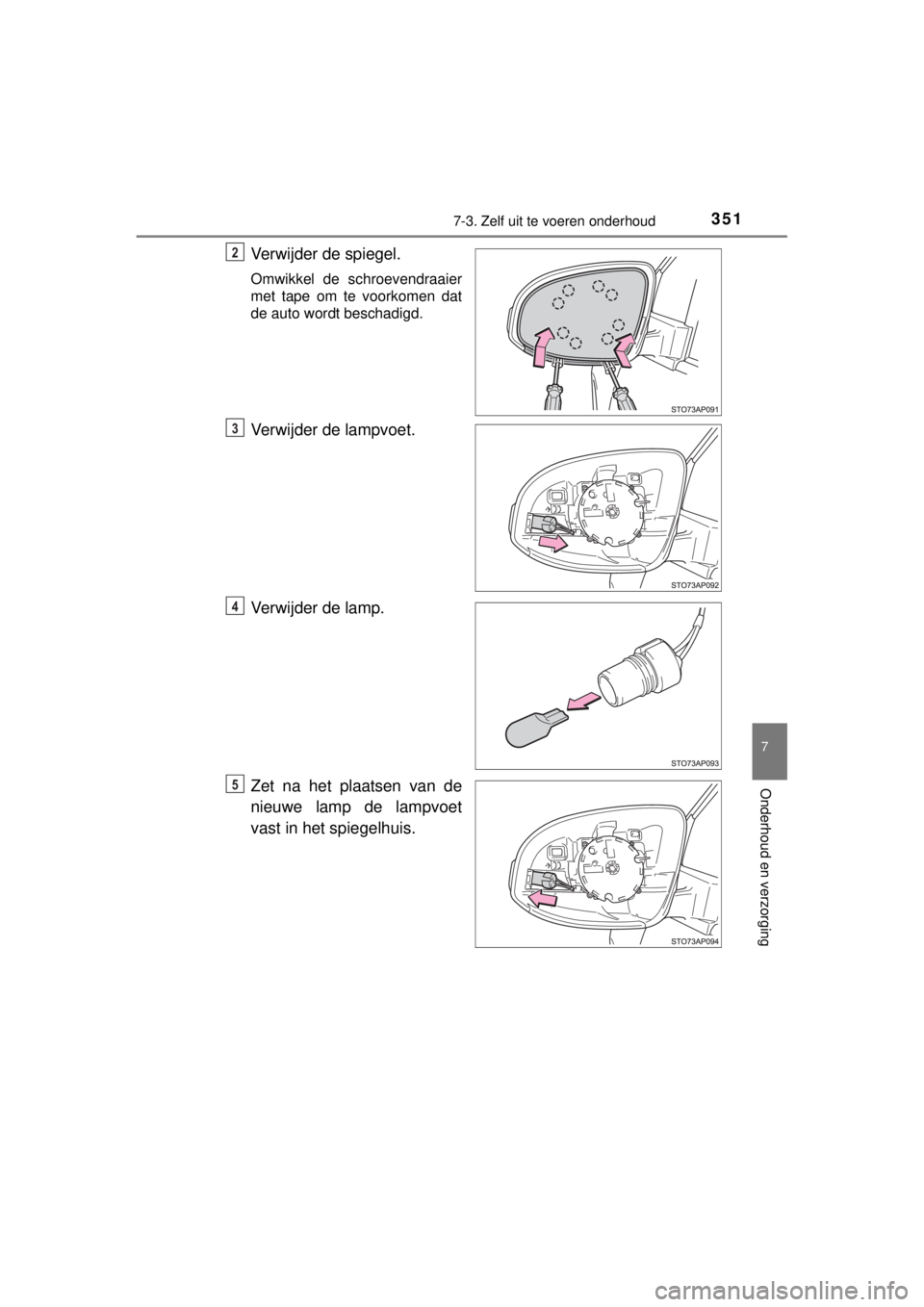

Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
Zet na het plaatsen van de
nieuwe lamp de lampvoet
vast in het spiegelhuis.
2
3
4
5

3527-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E

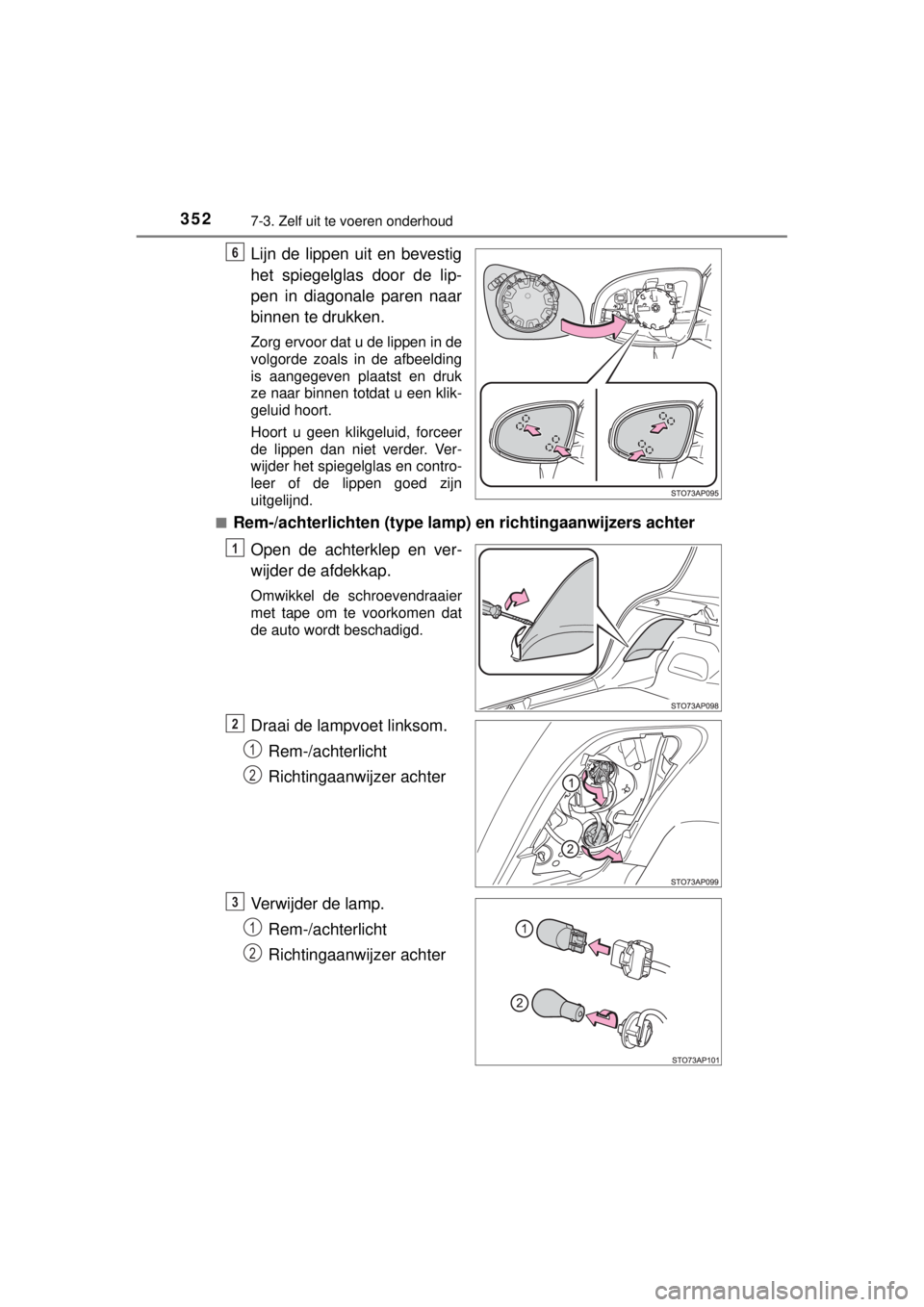

Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
■
Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampvoet linksom.
Rem-/achterlicht
Richtingaanwijzer achter
Verwijder de lamp.
Rem-/achterlicht
Richtingaanwijzer achter
6
1
2
1
2
3
1
2
