2014 TOYOTA YARIS HATCHBACK Instructieboekje (in Dutch)

3777-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■

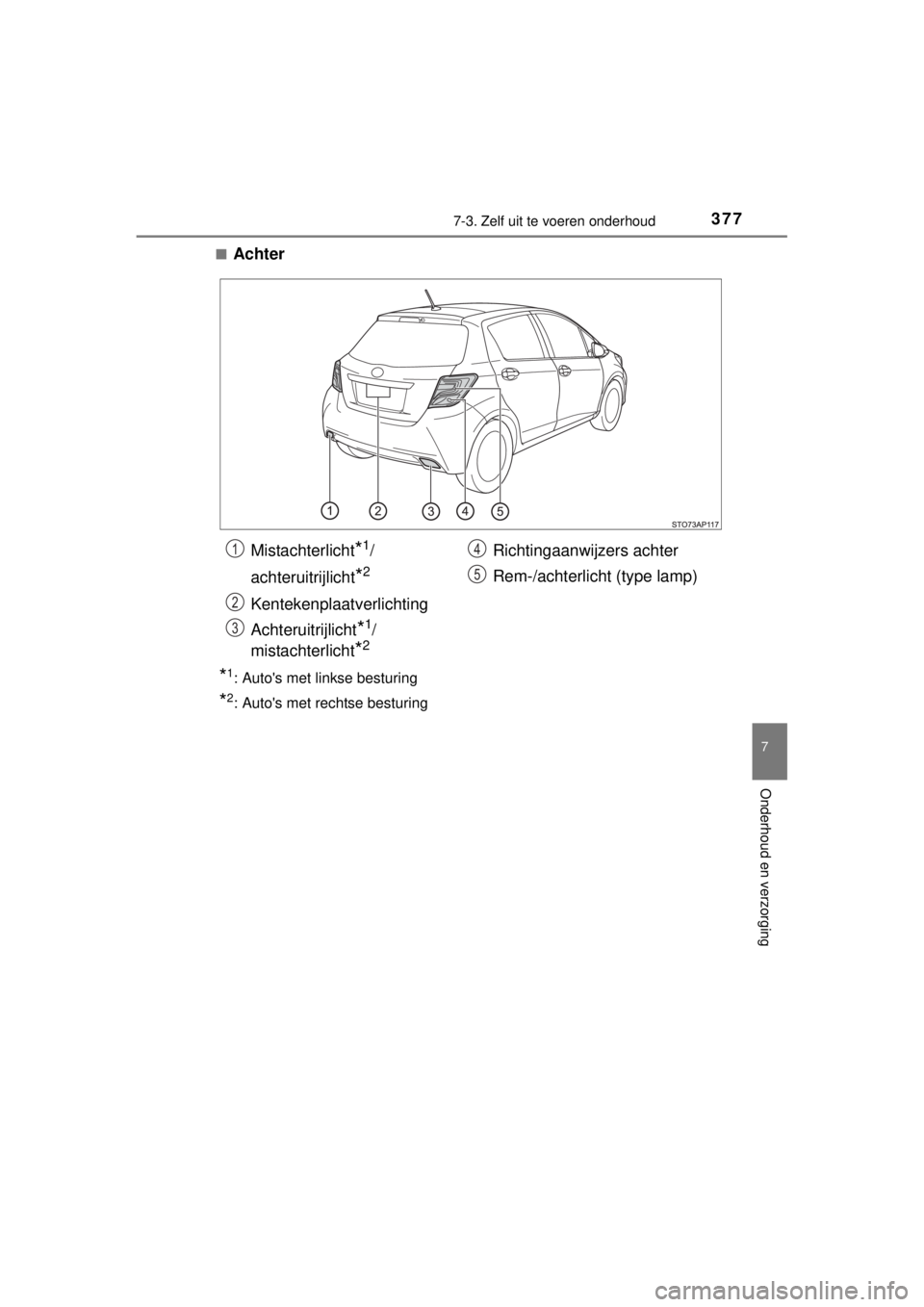

Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Mistachterlicht*1/
achteruitrijlicht
*2
Kentekenplaatverlichting
Achteruitrijlicht
*1/
mistachterlicht
*2
Richtingaanwijzers achter
Rem-/achterlicht (type lamp)1
2
3
4
5

3787-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E■

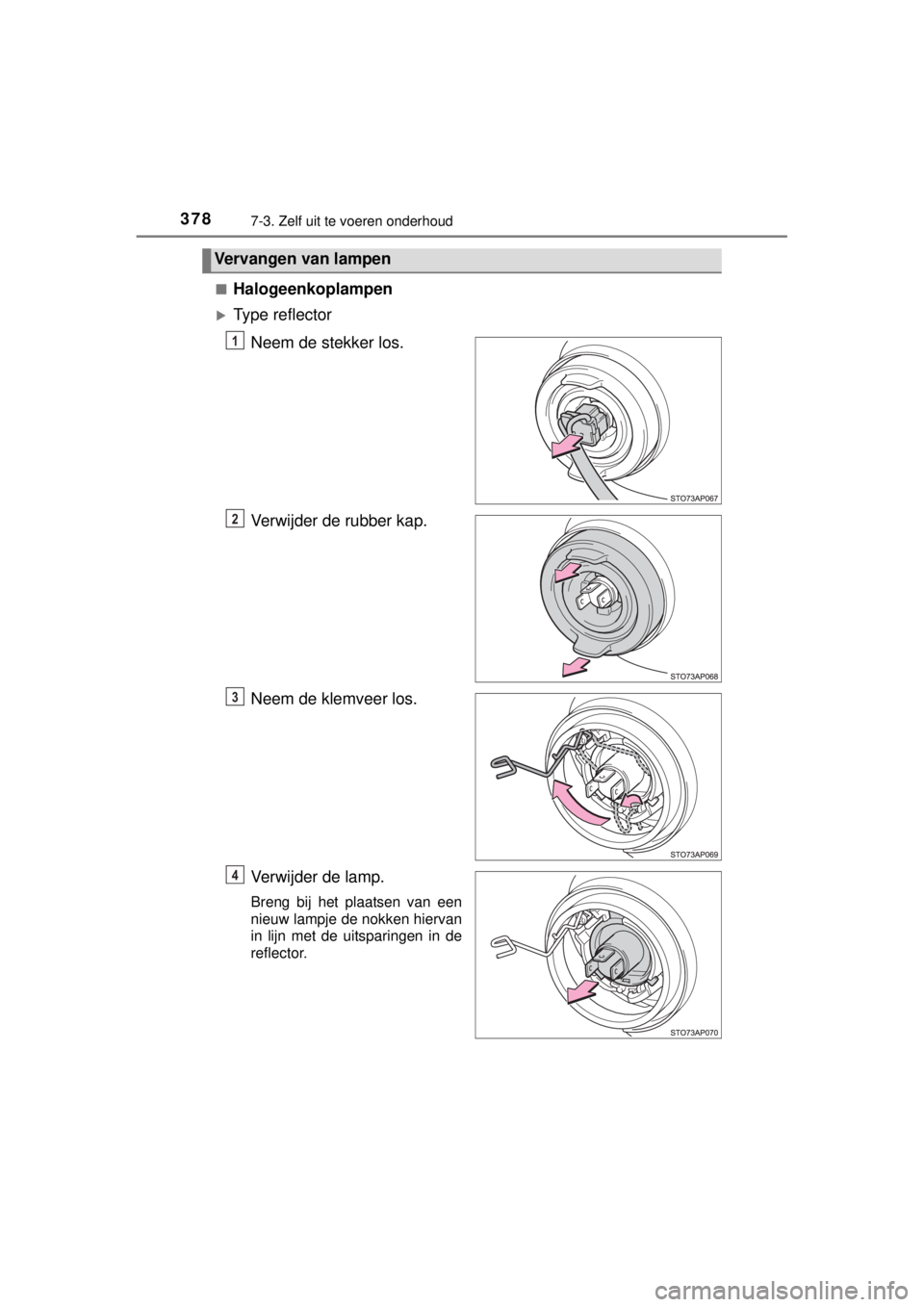

Halogeenkoplampen
Type reflector
Neem de stekker los.
Verwijder de rubber kap.
Neem de klemveer los.
Verwijder de lamp.
Breng bij het plaatsen van een
nieuw lampje de nokken hiervan
in lijn met de uitsparingen in de
reflector.
Vervangen van lampen
1
2
3
4

3797-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E

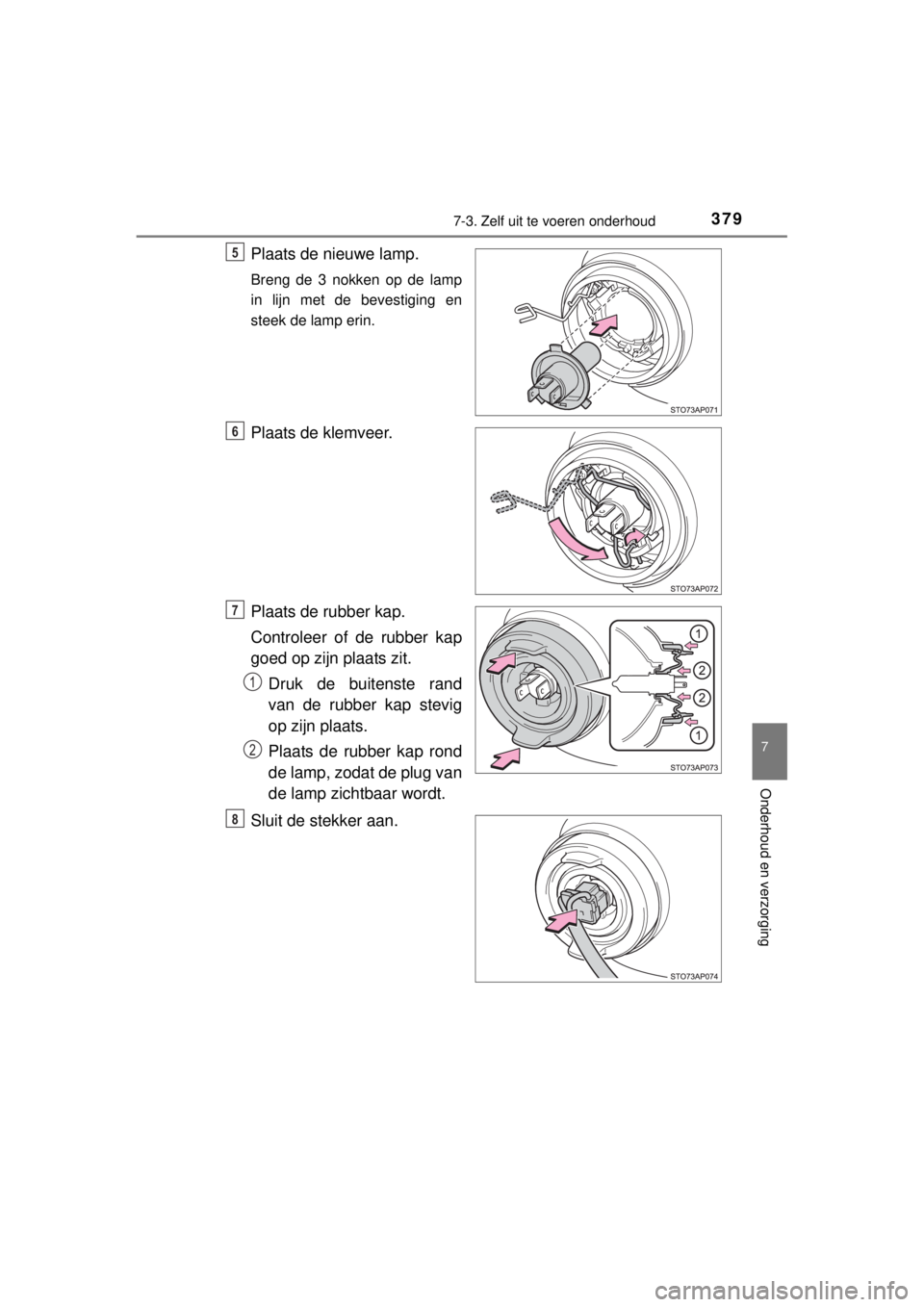

Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Plaats de klemveer.
Plaats de rubber kap.
Controleer of de rubber kap
goed op zijn plaats zit.
Druk de buitenste rand
van de rubber kap stevig
op zijn plaats.
Plaats de rubber kap rond
de lamp, zodat de plug van
de lamp zichtbaar wordt.
Sluit de stekker aan.
5
6
7
1
2
8

3807-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

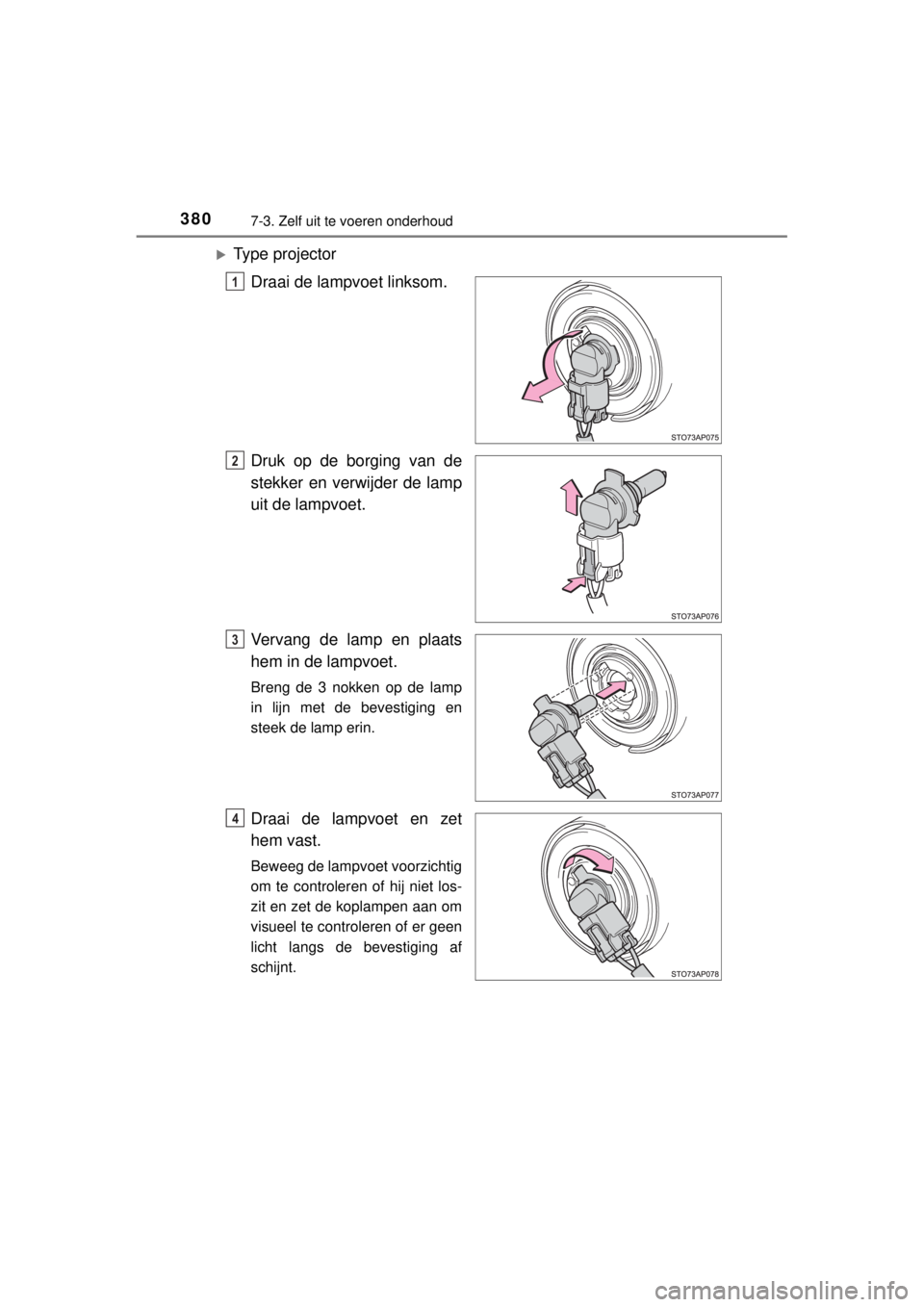

Type projector
Draai de lampvoet linksom.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de koplampen aan om
visueel te controleren of er geen
licht langs de bevestiging af
schijnt.
1
2
3
14

3817-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■

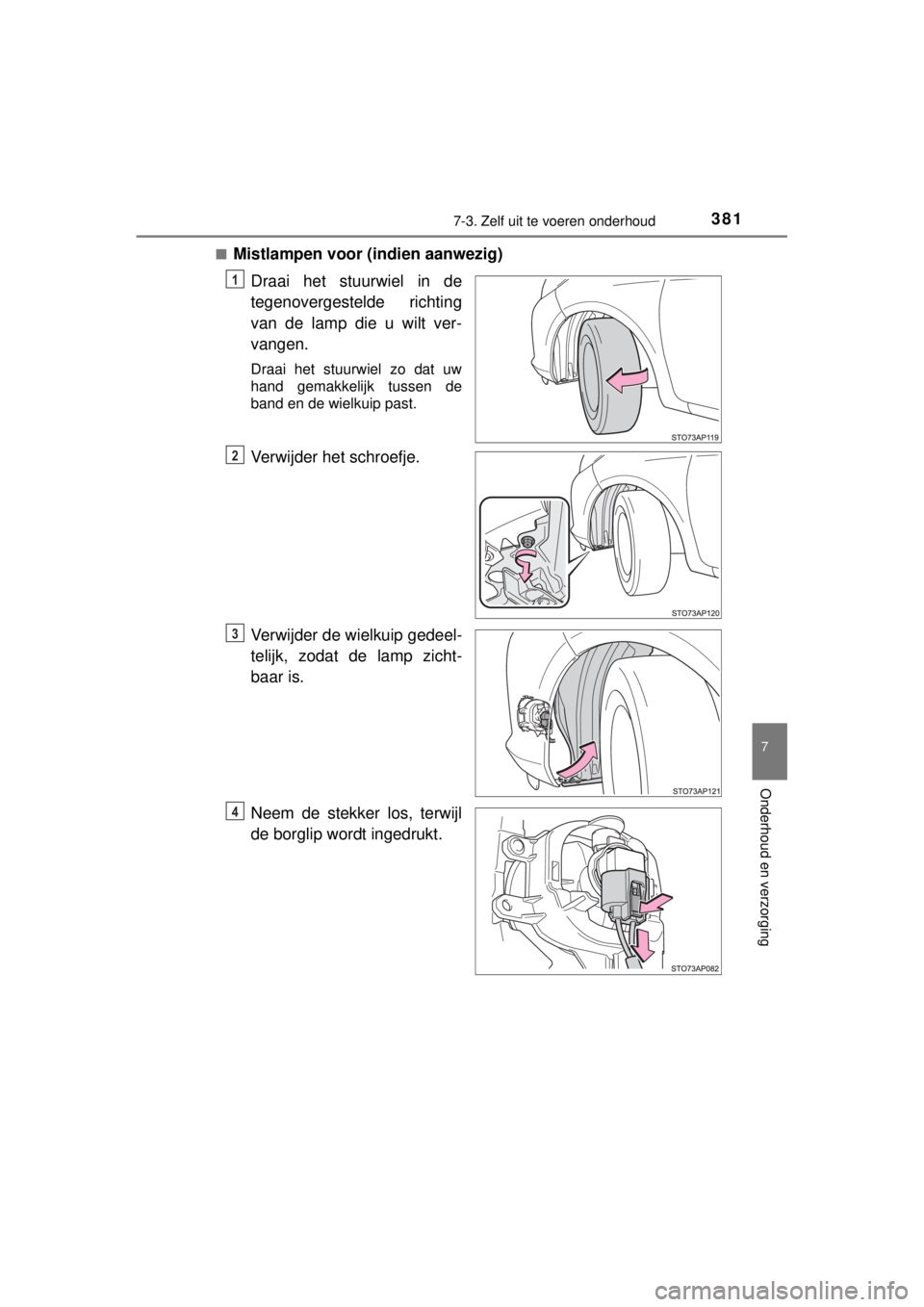

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4

3827-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

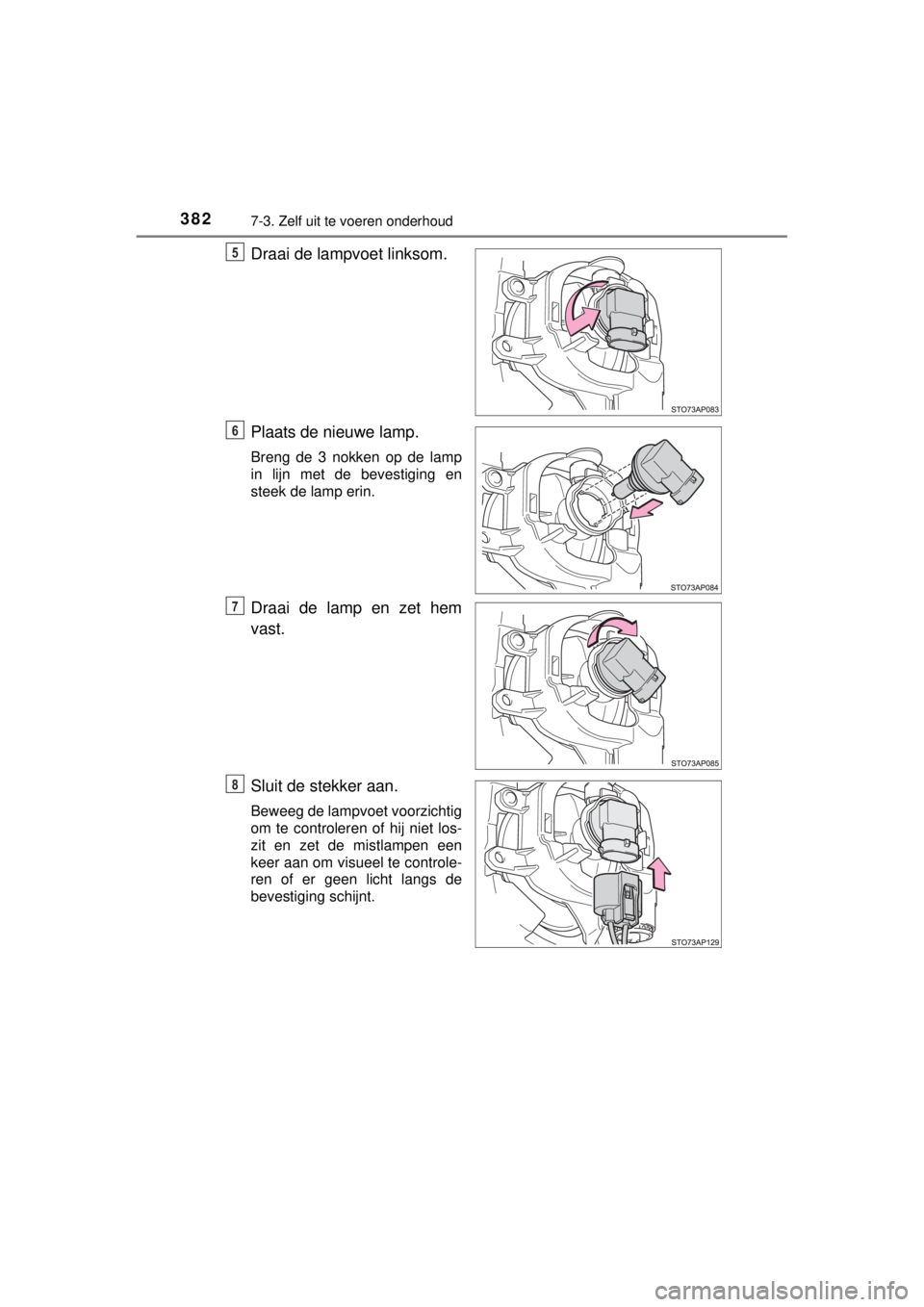

Draai de lampvoet linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen een
keer aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8

3837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E

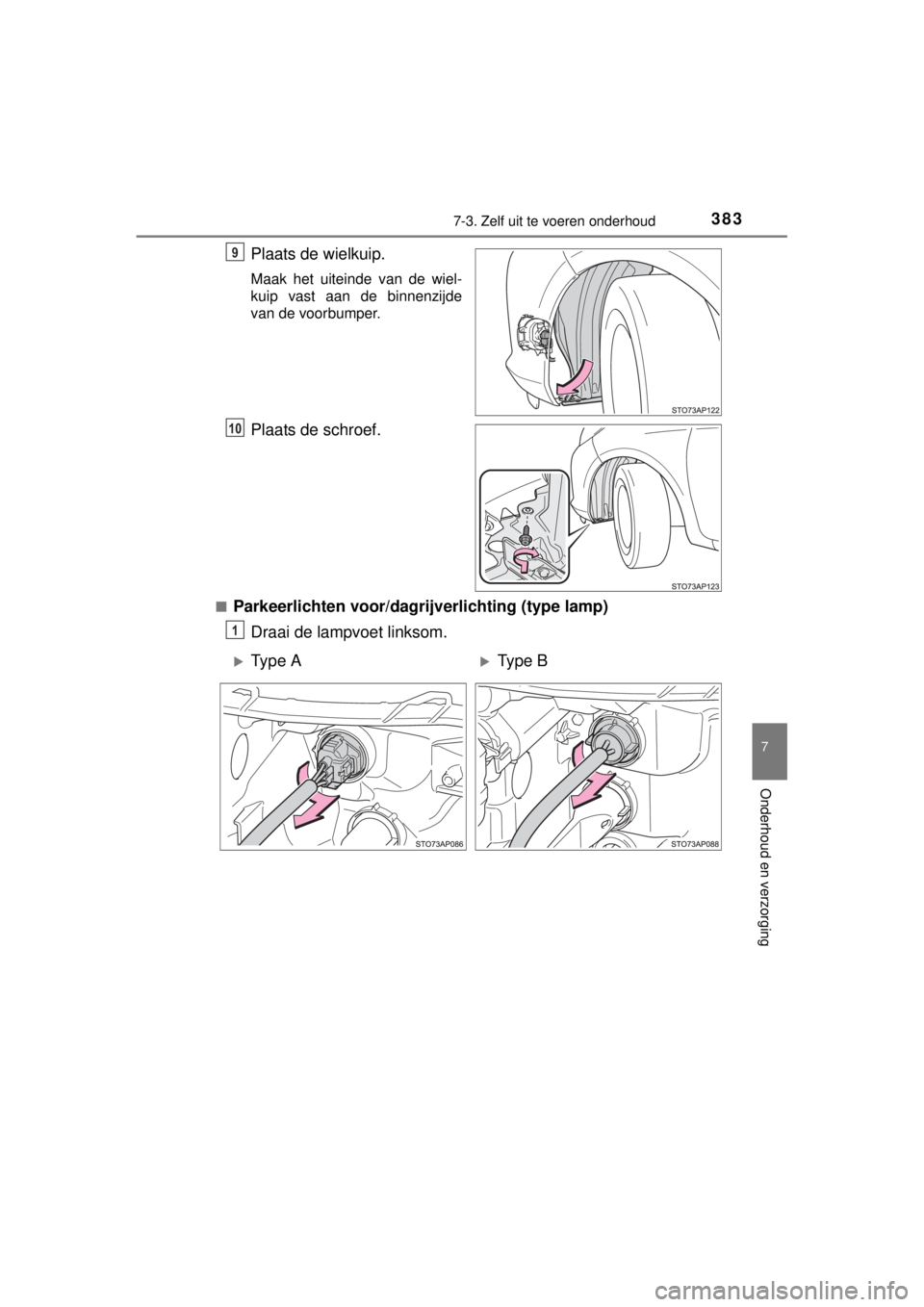

Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lampvoet linksom.
9
10
1
Type AType B

3847-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

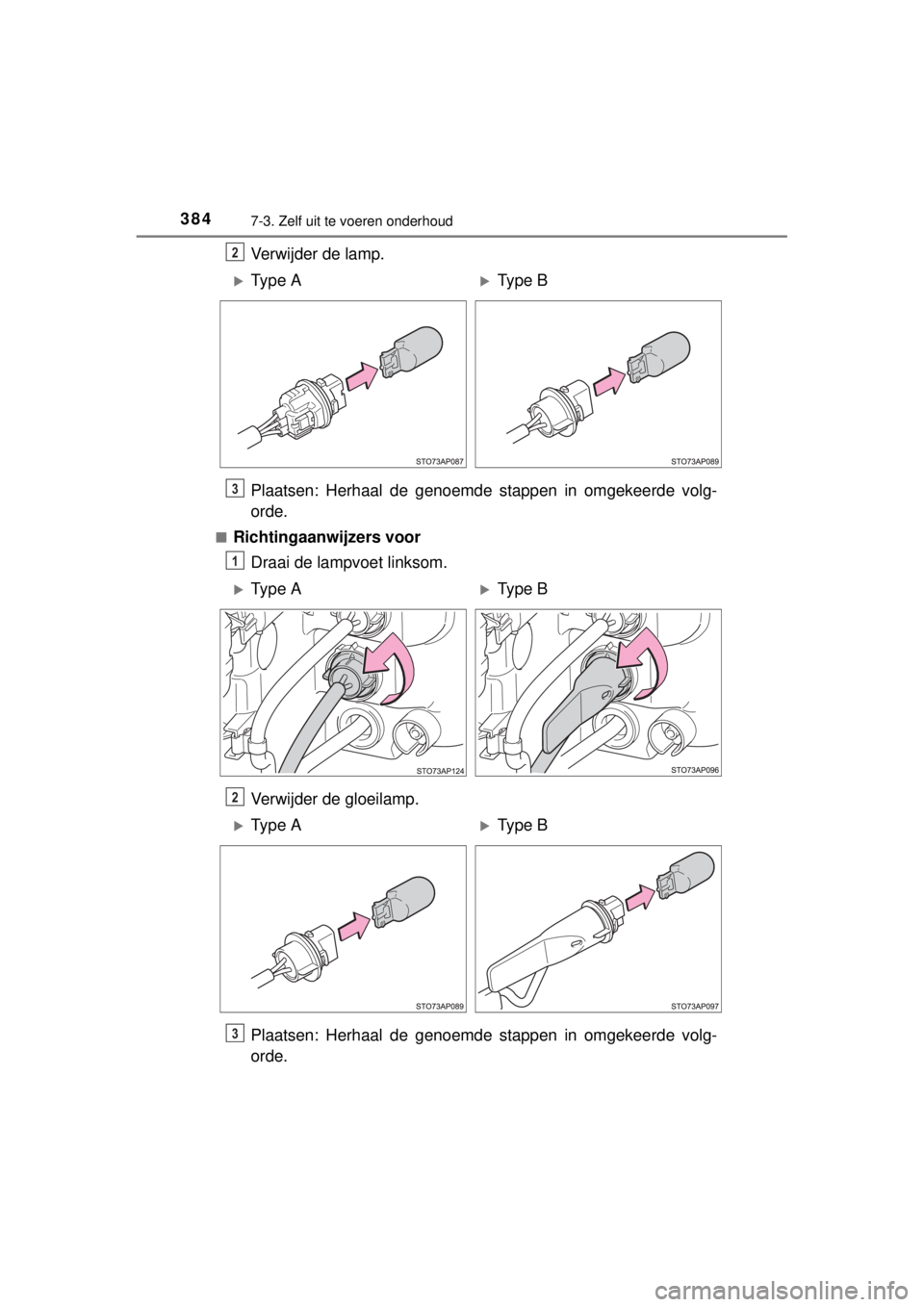

Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Richtingaanwijzers voor
Draai de lampvoet linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
2
Type AType B
3
1
Type AType B
2
Type AType B
3
