2014 TOYOTA YARIS HATCHBACK Instructieboekje (in Dutch)

3697-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbatterij (auto's met Smart entry-systeem
en startknop)
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste deskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in als KCA.
■Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de afstands-
bediening werken niet goed.
●Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Buiten bereik van kinderen houden. Als u dat niet doet, kan dat leiden tot
ernstig letsel.
■Verklaring voor de lithiumbatterij
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Storingen na het vervangen van de batterij voorkomen
Neem, om de kans op ongevallen te beperken, de volgende voorzorgs-
maatregelen in acht:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
●Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
●Verbuig de aansluitingen van de batterij niet.

3707-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte: zekeringenkast type A en B
Zekeringenkast type A
Druk de borglip in en til de klep eraf.
Zekeringenkast type B
Druk de borglip in en til de klep eraf.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
1
2

3717-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
Motorruimte: zekeringenkast type C (auto's met linkse besturing)
Trek aan de rand van de rub-
beren strip om hem los te
maken van het deksel, druk
de borglippen in en verwijder
het deksel.
Verwijder het deksel van de
aansluiting van de accu en
vervolgens dat van de zeke-
ringenkast.
Motorruimte: zekeringenkast type C (auto's met rechtse besturing)
Trek aan de rand van de rub-
beren strip om hem los te
maken van het deksel, druk
de borglippen in en verwijder
het deksel.
Verwijder het deksel van de
aansluiting van de accu en
vervolgens dat van de zeke-
ringenkast.
1
2
1
2

3727-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
Dashboard (auto's met linkse besturing)
Verwijder de klep.
Dashboard (auto's met rechtse besturing)
Verwijder het kapje.
Gebruik geen overmatige kracht
bij het verwijderen van het
kapje, aangezien het kapje aan
de voetenruimteverlichting is
bevestigd.
Verwijder de klep.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3

3737-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A tot F:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. De stroomsterkte staat vermeld op het deksel van de
zekeringenkast.
Type G:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D

3747-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (Blz. 376)
●Laat als de nieuwe zekering direct doorbrandt de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
Ty p e EType F
Ty p e G

3757-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■Bij het terugplaatsen van het deksel (zekeringenkast type C)
Auto's met linkse besturing
Auto's met rechtse besturing Plaats het deksel en haak de groef van
de rubberen strip aan het deksel.
Plaats het deksel en haak de groef van
de rubberen strip aan het deksel.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.

3767-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

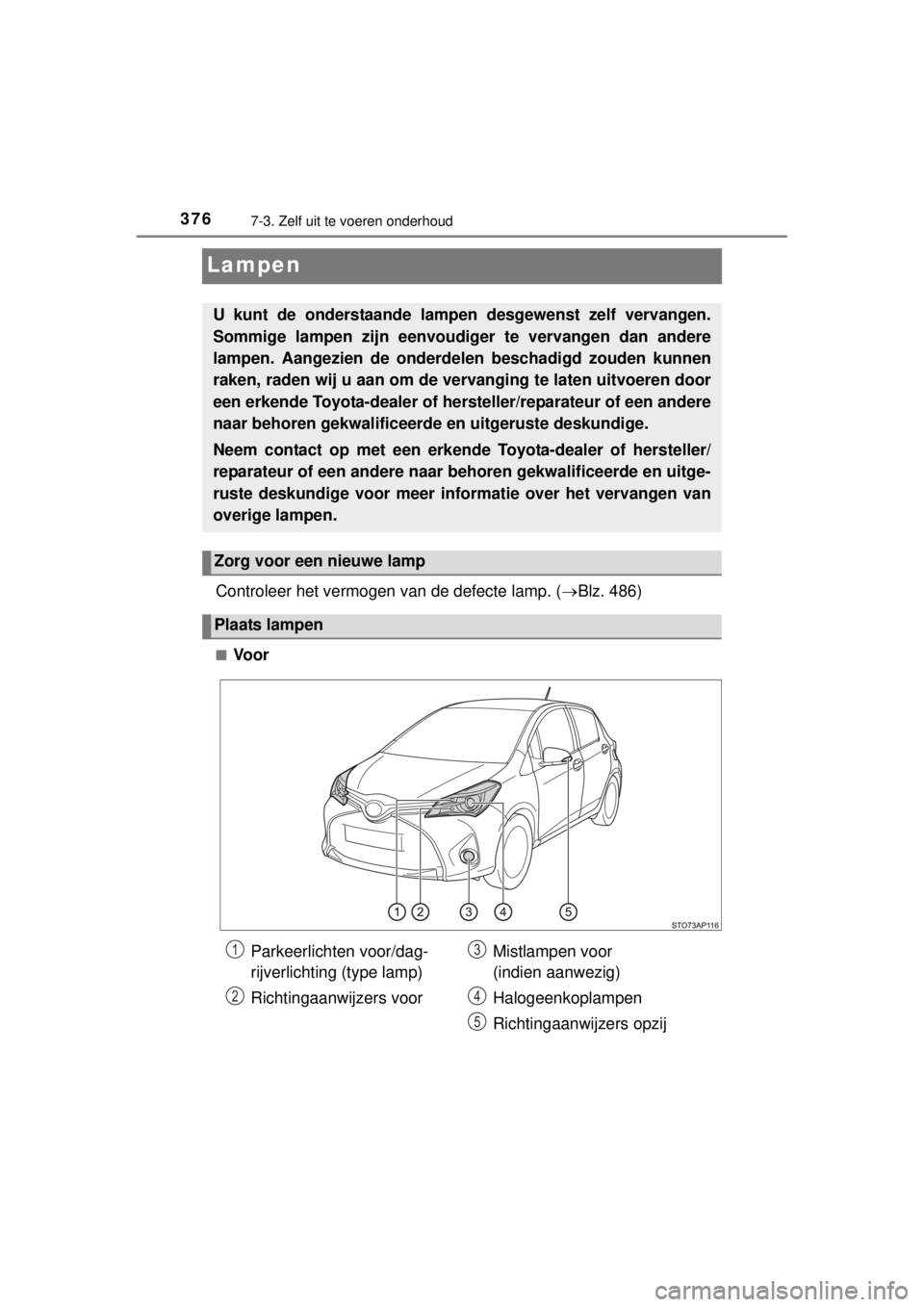

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 486)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie over het vervangen van
overige lampen.
Zorg voor een nieuwe lamp
Plaats lampen
Parkeerlichten voor/dag-
rijverlichting (type lamp)
Richtingaanwijzers voorMistlampen voor
(indien aanwezig)
Halogeenkoplampen
Richtingaanwijzers opzij1
2
3
4
5
