3457-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
Als het ruitensproeiervloeistofni-
veau onder het streepje FULL
staat, moet ruitensproeiervloei-
stof worden bijgevuld tot aan het
streepje FULL.
Sproeierreservoir
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.

3467-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Het water in het brandstoffilter moet worden afgetapt voordat het
waarschuwingslampje van het brandstoffilter gaat branden.
(
Blz. 407)
Zet het contact UIT.
Plaats een klein bakje onder de aftapplug om het water en de
brandstof in op te vangen.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
Brandstof (dieselmotor)
1
2
3
4
5

3477-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
Banden
Nieuw loopvlak
Slijtage-indicator
Versleten loopvlak
De plaats van de slijtage-indicato-
ren wordt aangegeven met de tekst
TWI of  op de wang van de band.
Controleer de staat en de banden-
spanning van het reservewiel ook
als het niet gebruikt wordt.
Wissel de banden zoals aangegeven in de afbeelding.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
Wisselen van banden
Auto's met een reserveband
van een ander type of auto's
met een bandenreparatiesetAuto's met een reserveband
van hetzelfde type als de
gemonteerde banden
VoorVoor

3487-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
Toyota beveelt aan om de banden ongeveer elke 10.000 km van
plaats te wisselen om een gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruik maakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. (Blz. 409)
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor-
den, moeten de identificatiecodes van deze componenten worden
geregistreerd in de ECU van het bandenspanningswaarschuwings-
systeem en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de ID-codes van de bandenspanningssenso-
ren en -zenders registreren door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige. (Blz. 350)
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
●Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzienlijk gaat veranderen)
●Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)
Plaatsen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
Initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)

3497-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■
Initialiseren van het bandenspanningswaarschuwingssys-
teem (auto's met bandenspanningswaarschuwingssysteem)
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning. (Blz. 483)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Houd de resetknop inge-
drukt tot het waarschuwings-
lampje lage bandenspanning
drie keer langzaam knippert.
Auto's zonder Smart entry-systeem en startknop: Laat het con-
tact een paar minuten AAN staan en zet het vervolgens in de
stand ACC of UIT.
Auto's met Smart entry-systeem en startknop: Laat het contact
enkele minuten AAN staan en zet het vervolgens UIT.
1
2
3
4
5

3507-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodzakelijk om de identificatiecode te
registreren. Laat de identificatiecodes registreren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
●Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■Vervangen van banden en wielen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecodes van de bandenspanningssensor en -zender niet zijn
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet goed.
Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage banden-
spanning gedurende 1 minuut knipperen en het blijft daarna branden om aan
te geven dat er een storing in het systeem aanwezig is.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■Brede banden (auto's met 195/50R16 banden)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard banden.
Gebruik daarom winterbanden of sneeuwkettingen op besneeuwde en/of
gladde wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de
weersomstandigheden en de toestand van de weg.
Registreren van identificatiecodes (auto's met bandenspan-
ningswaarschuwingssysteem).

3517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■Routinecontrole van de bandenspanning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■Initialiseren van het bandenspanningswaarschuwingssysteem (auto's
met bandenspanningswaarschuwingssysteem)
Initialiseer de banden als de banden de voorgeschreven spanning hebben.
■Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■Als de initialisatie van het bandenspanningswaarschuwingssysteem
mislukt is (auto's met bandenspanningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
●Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.

3527-3. Zelf uit te voeren onderhoud

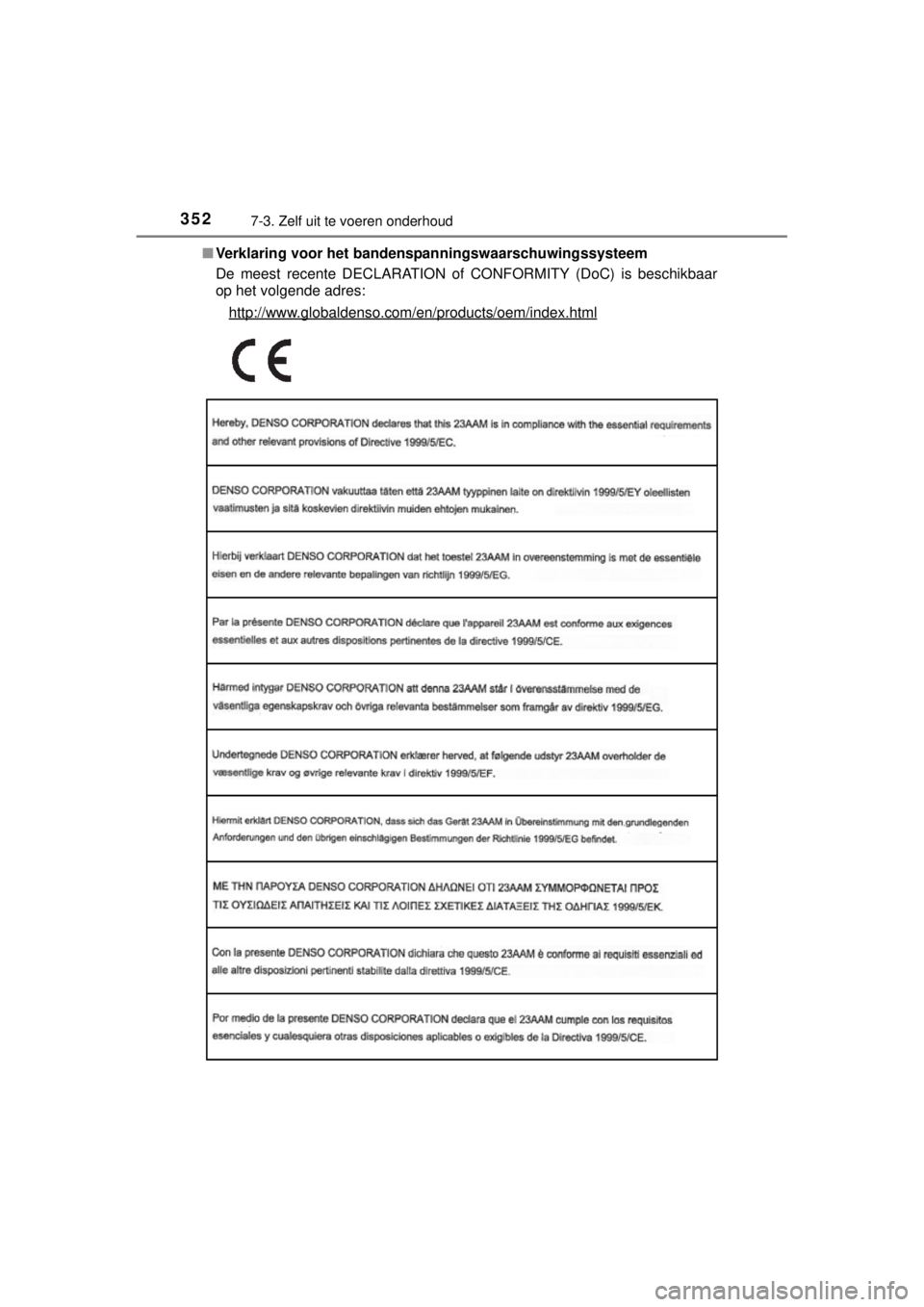

YARIS_F_WE_52D53E■Verklaring voor het bandenspanningswaarschuwingssysteem
De meest recente DECLARATION of CONFORMITY (DoC) is beschikbaar
op het volgende adres:
http://www.globaldenso.com/en/products/oem/index.html
