2014 TOYOTA YARIS HATCHBACK Instructieboekje (in Dutch)

3377-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■
Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
1KR-FE motor1NR-FE motor
1ND-TV motor
Keuze motorolieBlz. 474
Oliehoeveelheid
(minimaal  maximaal)
1KR-FE motor
1,3 l (1,4 qt., 1,1 Imp.qt.)
1NR-FE en 1ND-TV motoren
1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp Schone trechter
1
2
3

3387-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
■Olieverbruik
Er kan tijdens het rijden een bepaalde hoeveelheid olie worden verbruikt. In
de volgende situaties verbruikt de motor mogelijk meer olie en kan het nodig
zijn om tussen twee onderhoudsbeurten olie bij te vullen.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen (behalve Zuid-Afrika) of bij veelvuldig optrekken en
afremmen.
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
■Na het verversen van de motorolie (alleen dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Schakel over op dagteller A op het display terwijl de motor draait.
(Blz. 91)
Zet het contact UIT.
Auto's zonder Smart entry-systeem en startknop:
Houd de knop voor het wijzigen van de weergave (Blz. 91) ingedrukt
en zet het contact AAN (maar start de motor niet, anders wordt de reset-
modus afgebroken). Houd de toets ingedrukt tot de dagteller 000000
aangeeft.
Auto's met Smart entry-systeem en startknop:
Houd de toets voor het wijzigen van de weergave (Blz. 91) ingedrukt
en zet het contact AAN (maar start de motor niet, anders wordt de reset-
modus afgebroken). Houd de toets ingedrukt tot de dagteller 000000
aangeeft.
1
2
3

3397-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige om na
te gaan of uw auto een roetfiltersysteem heeft.
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Ernstige schade aan de motor voorkomen
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
■Motorolie (auto's met roetfiltersysteem
*)
Als u andere motorolie dan ACEA C2 gebruikt, kan de katalysator bescha-
digd raken.

3407-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW van het reservoir bevindt.
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het onderste streepje (LOW) bevindt,
moet koelvloeistof worden bijgevuld tot aan het bovenste streepje
(FULL). (Blz. 458)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van het koelvloeistofreser-
voir, de aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
Koelvloeistof
BenzinemotorDieselmotor
1
2
3

3417-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
Controleer de radiateur, condensor en intercooler en verwijder even-
tueel vuil.
Als een van bovenstaande onderdelen extreem vuil is of als u niet
zeker bent van de staat ervan, laat dan uw auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Als de motor oververhit is
Verwijder nooit de radiateurdop (benzinemotor) of de dop van het koelvloei-
stofreservoir (dieselmotor).
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten en brandwonden of ander letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als er koelvloeistof wordt gemorst bij het vullen
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur, condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.

3427-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

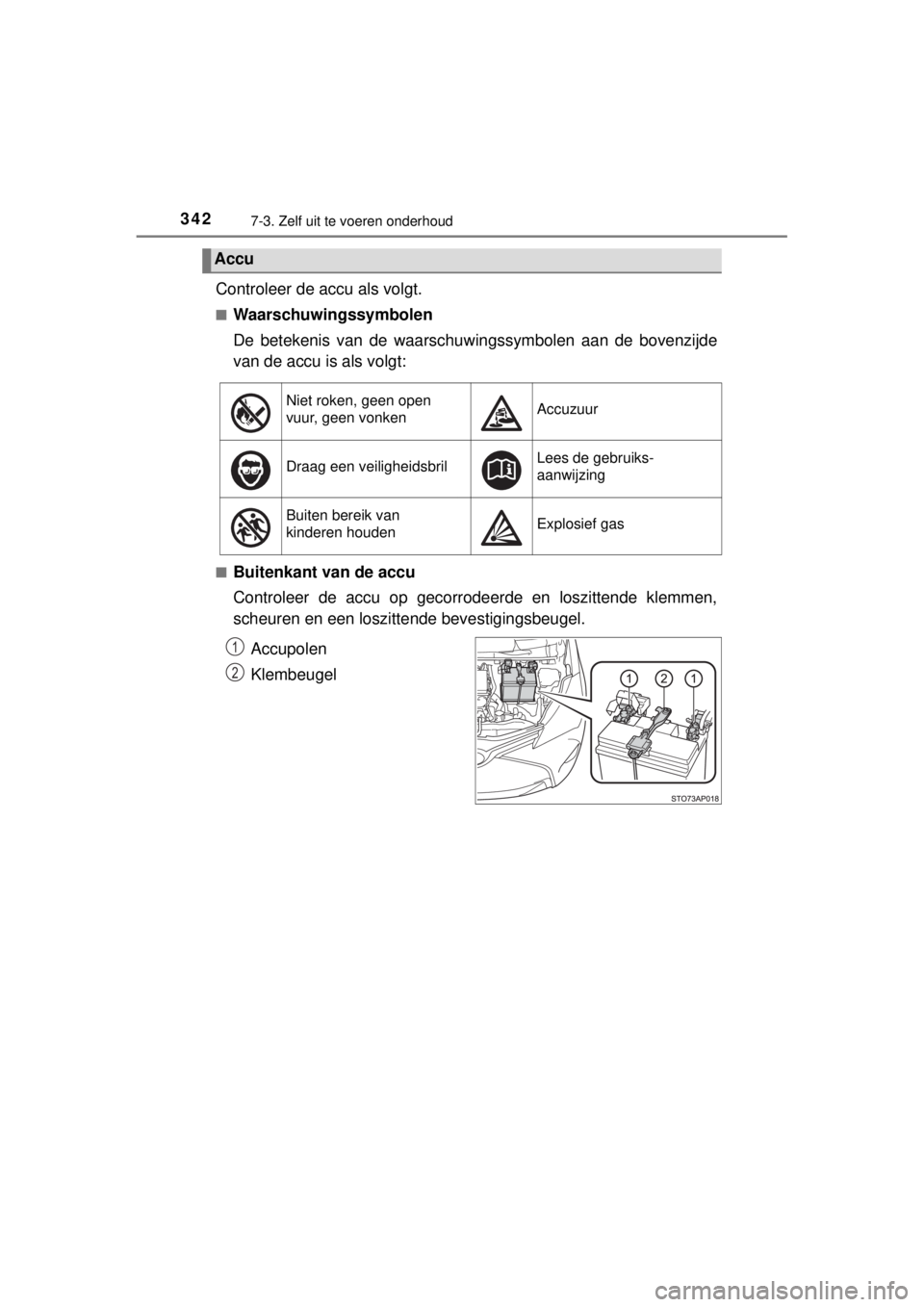

Controleer de accu als volgt.
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de gebruiks-
aanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2

3437-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat een licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het opladen op het volgende:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
●Controleer of de acculader tijdens het aansluiten en losnemen van de accu-
klemmen is uitgeschakeld.
■Na het opladen/aansluiten van de accu (auto's met Smart entry-systeem
en startknop)
●Nadat de accu losgenomen is geweest, is het wellicht niet meteen mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
●Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
●De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Zet de motor af voordat u de accu
losneemt. Wees extra voorzichtig als niet bekend is wat de stand van het
contact was voordat de accu leeg raakte.
Neem, als de motor na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van een licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereedschap.
●Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de accu bezig bent.
●Laat kinderen niet in de buurt spelen als u met de accu bezig bent.

3447-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
WAARSCHUWING
■Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■Procedure voor het opladen van de accu
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een accu met een snellader kan een explosie veroorzaken.
■Noodmaatregelen met betrekking tot elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek de kleding
waar deze op is terechtgekomen uit en handel indien nodig zoals hierbo-
ven beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
